LK 525 MultiZone 3R

LK 525 MultiZone 3R

  • Lågt internt läckage
  • Utmärkt reglering vid låga flöden
  • Klicksystem för ställdon

LK 525 MultiZone 3R är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem. Ventilen är konstruerad så att läckaget är mindre än 0,1% av Kvs vid 100 kPa. Den har även e...

Läs mer

LK 525 MultiZone 3R

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

LK 525 3R - Utvändig gänga

LK 525 3R - Utvändig gänga 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Vikt (kg) Måttskiss Artikellista
066077 G 1" 8,0 62 31 39 132 46 109 58 0,3

066077

Dim. G 1"
Kvs m³/h 8,0
A mm 62
B mm 31
C mm 39
D mm 132
E mm 46
F mm 109
G mm 58
Vikt (kg) 0,3
Måttskiss
Artikellista

Andra dimensioner och Kvs på begäran.

LK 525 3R - Klämringskoppling

LK 525 3R - Klämringskoppling 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Vikt (kg) Måttskiss Artikellista
066079 22 mm 8,0 110 55 50 143 46 109 58 0,4
066080 28 mm 8,0 110 55 54 147 46 109 58 0,6

066079

Dim. 22 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 50
D mm 143
E mm 46
F mm 109
G mm 58
Vikt (kg) 0,4
Måttskiss
Artikellista

066080

Dim. 28 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 54
D mm 147
E mm 46
F mm 109
G mm 58
Vikt (kg) 0,6
Måttskiss
Artikellista

Andra dimensioner och Kvs på begäran.

Detaljerad information

Beskrivning

LK 525 MultiZone 3R är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem.

Ventilen är konstruerad så att läckaget är mindre än 0,1% av Kvs vid 100 kPa. Den har även en så kallad split-linjär-karaktäristik som gör att den har en bra reglering även vid mindre effekter och flöden.

Ventilen får inte monteras med motorn placerad under ventilenheten. Var uppmärksam på att motorn bara kan monteras i ett läge på ventilen.

Motorn har motursgång när svart ledare är spänningssatt och medursgång när brun ledare är spänningssatt.

Ventilenheten kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Spänning: 230 VAC, 50 Hz
Effektförbrukning: 5 VA
Vridvinkel: 90°
Vridmoment: 5 Nm
Läckage: < 0,1% av Kvs vid 100 kPa
Gångtid: 110
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 100 kPa (1 bar)
Arbetstemperatur: Min. 5 °C/Max. 80 °C
(90 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 55 °C
Handmanövrering: Ja
Gängstandard: G - utvändig gänga, ISO 228/1
Kapslingsklass: IP 44
Skyddsklass: II
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Elektrisk anslutning: Fast kabel
Signalkontakt: Tre-polig SPDT
Kabelspecifikation: 3 x 0,75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12164 CW614N
Material, slid/axel: PPS Komposit
Typgodkännande: CE (endast motor)

Applikationer

Kopplingsschema

Tekniska diagram

Ventilkaraktäristik

Kapacitetsdiagram

Dokumentation

Produktblad

LK 525 MultiZone 3R

Instruktionsmanual

525 Isolering - Instruction_248086

Certifikat/Typgodkännande

A840-10-QUA-0019-Rev.00-Declaration of conformity 2.1 237.pdf

Certifikat/Typgodkännande

A840-10-QUA-0019-Rev.00-Declaration of conformity 2.1 234.pdf

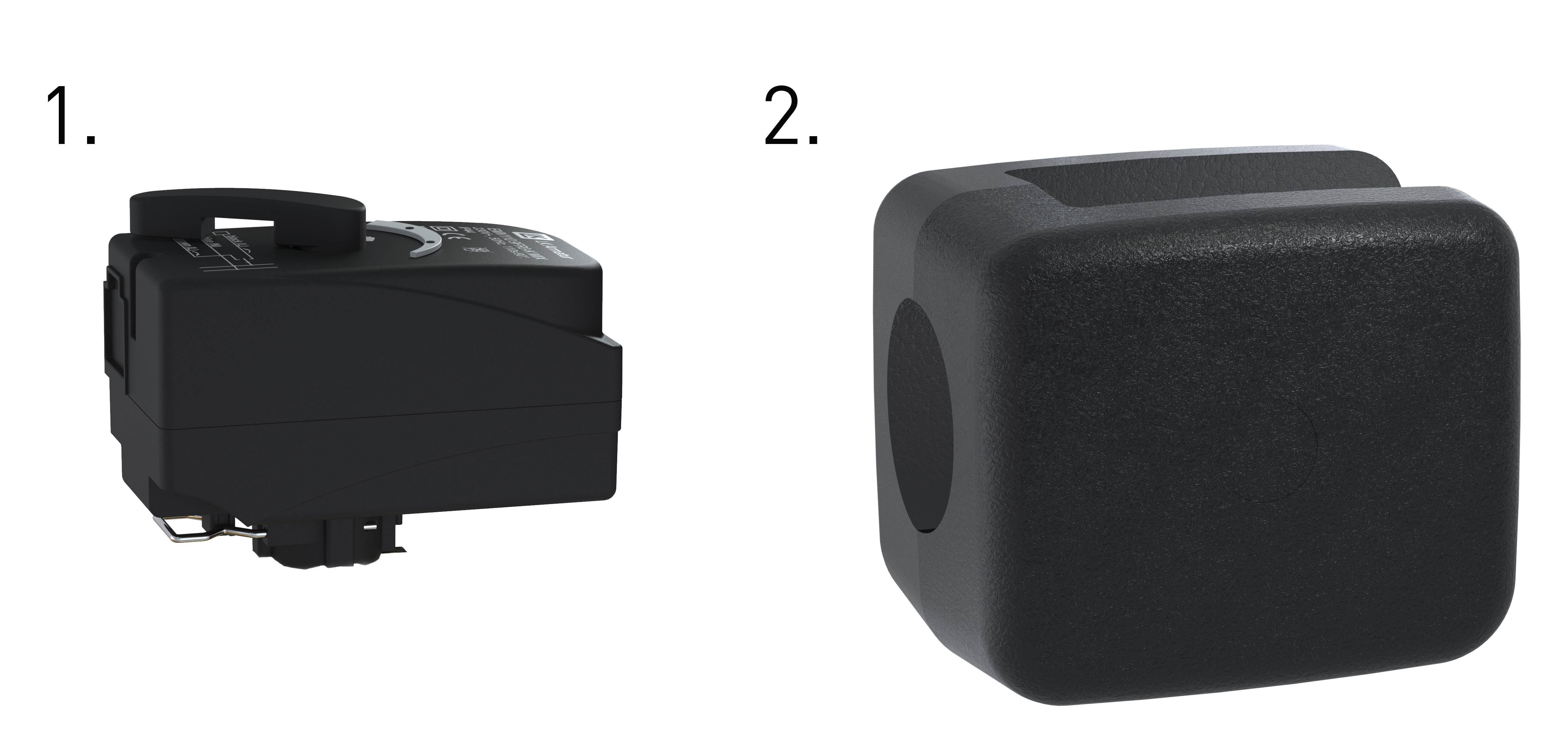

Tillbehör & reservdelar

Artikelnr. Artikel Position
066127 LK 940 EasyMix - 1 m kabel, 230 V 1
066128 LK 940 EasyMix - 1 m kabel 0-10 VDC, 24 VAC 1
187202 Isolering 2

Frågor & svar

Kan man ersätta en Honeywell växelventil och ställdon med en LK 525 MultiZone med ställdon?

Ja det går bra att ersätta och ingen anpassning behövs.

12 februari 2026

Min växelventil roterar åt olika håll, är det något fel?

Nej detta är normalt, växelventilen roterar slumpmässigt mellan port a och b. Rotationen sker med 60° vinkel

12 februari 2026
