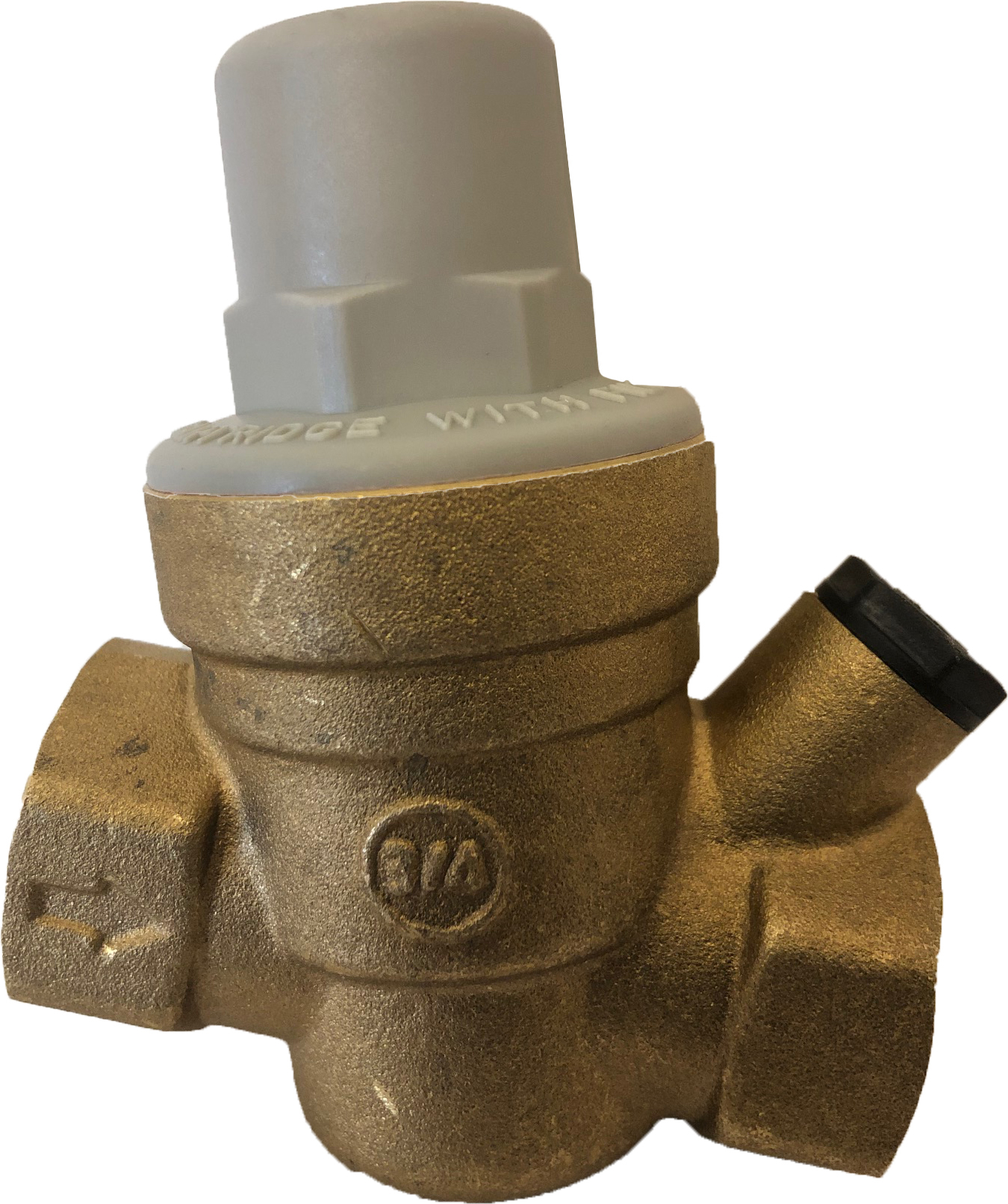

Tryckreduceringsventil

Tryckreduceringsventil

Tryckreduceringsventilen används vid högt ingående statiskt tryck.

Tryckreduceringsventil

Artiklar

Tryckreduceringsventil

Tryckreduceringsventil 2 artiklar

Artikelnr. Dim. A mm B mm C mm D mm Vikt (kg) Måttskiss Artikellista
055941 G ½" 70 95,5 72,7 26,5 0,38
055942 G ¾" 72 95,5 72,7 31,0 0,40

055941

Dim. G ½"
A mm 70
B mm 95,5
C mm 72,7
D mm 26,5
Vikt (kg) 0,38
Måttskiss
Artikellista

055942

Dim. G ¾"
A mm 72
B mm 95,5
C mm 72,7
D mm 31,0
Vikt (kg) 0,40
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Tryckreduceringsventilen används vid högt ingående statiskt tryck.

Pil på ventilhuset anger flödesriktning.
Tryckreduceringsventilen monteras med ventilkåpan vänd uppåt eller liggande rakt åt sidan, med injusteringsskruven lätt åtkomlig. På sidan av ventilhuset finns 1 st anslutning ¼" för manometer. Rörledningen efter ventilen ska ha en raksträcka på minst 5 ggr nom. dimension.
Smutsfilter monteras i de fall det finns risk för föroreningar som kan skada ventilens tätningsytor.

Teknisk data

Arbetstemperatur: 40 °C
Max. arbetstryck: 16 bar. Inställbart mellan 1,5 - 6,0 bar
Förinställt tryck: 3 bar
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
