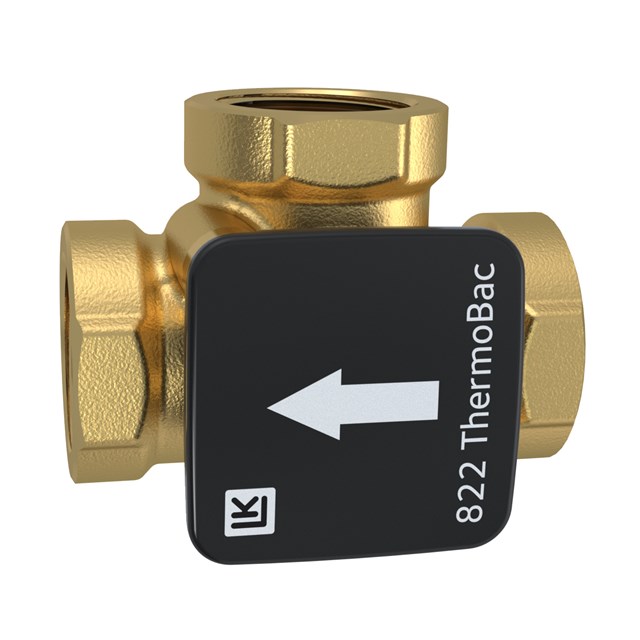

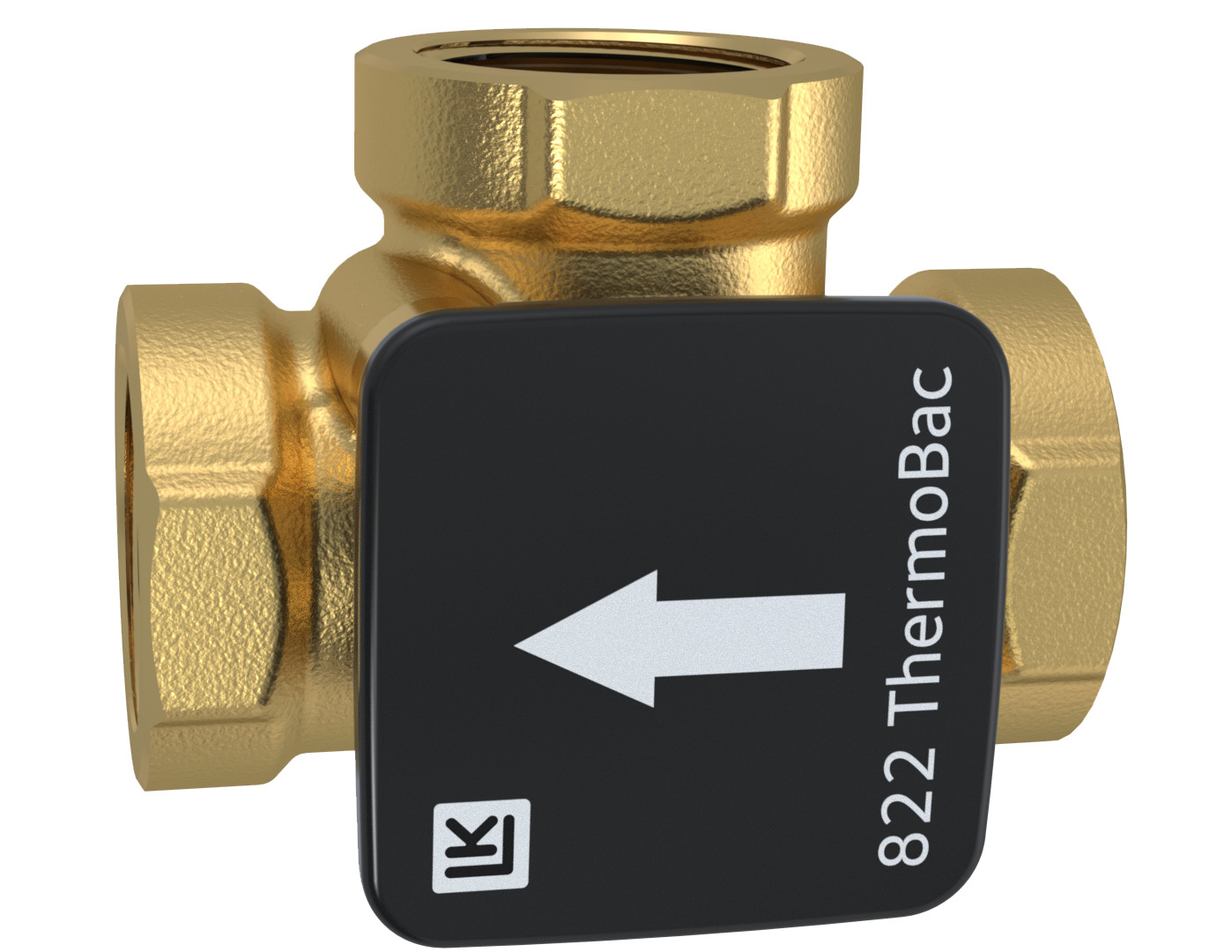

LK 822 ThermoBac

LK 822 ThermoBac

LK 822 ThermoBac är en 3-vägs backventil med lågt öppningstryck och hög flödeskapacitet. Den är särskilt lämplig för värmesystem med ackumulatortank. Backventilen förhindrar återcirkulation från ackumulatortank...

Läs mer

LK 822 ThermoBac

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 822 - Invändig gänga

LK 822 - Invändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
181109 Rp 1" 14,0 82 41 67 21 35 0,7
181110 Rp 1¼" 16,0 84 42 68 24 39 0,7

181109

Dim. Rp 1"
Kvs m³/h 14,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

181110

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,7
Måttskiss
Artikellista

Övriga dimensioner på begäran.

Detaljerad information

Beskrivning

LK 822 ThermoBac är en 3-vägs backventil med lågt öppningstryck och hög flödeskapacitet. Den är särskilt lämplig för värmesystem med ackumulatortank. Backventilen förhindrar återcirkulation från ackumulatortank till panna efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar LK 822 ThermoBac automatiskt för självcirkulation.

LK 822 kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

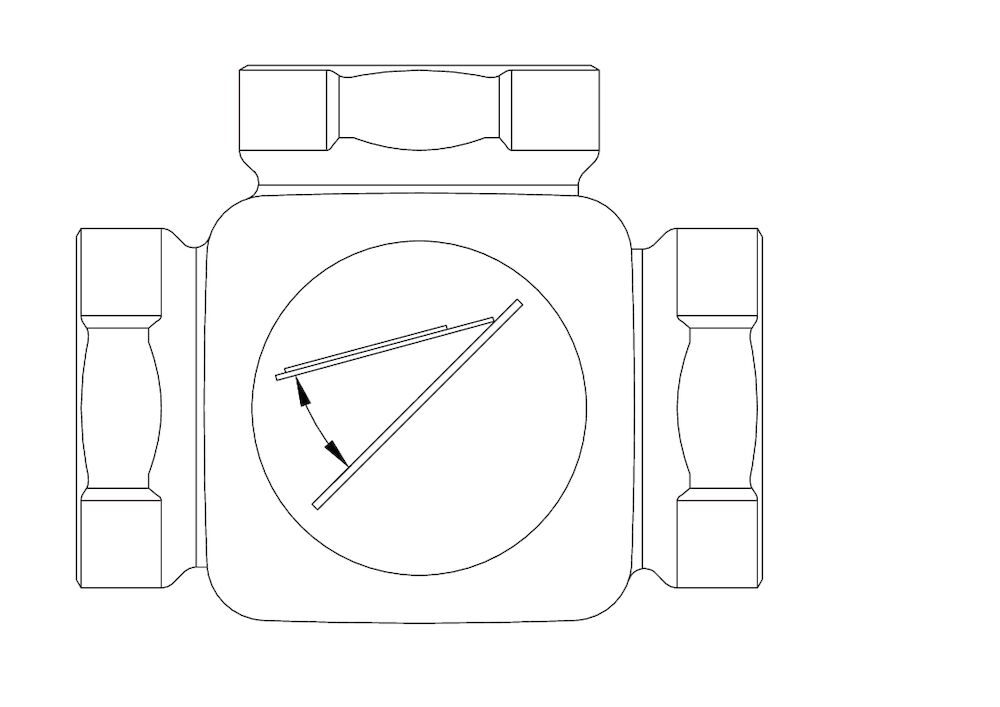

Monteringen av ventilen skall utföras så att backventilens klaff stänger av sin egen tyngd.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 110 °C
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa (0,5 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N
Material, tätningar: EPDM

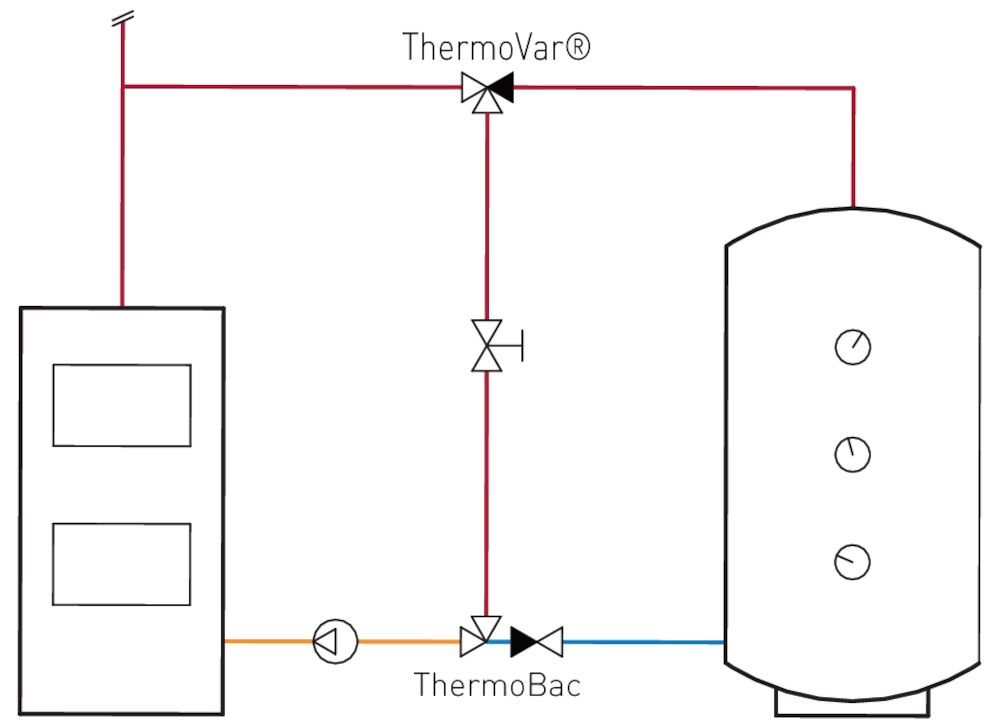

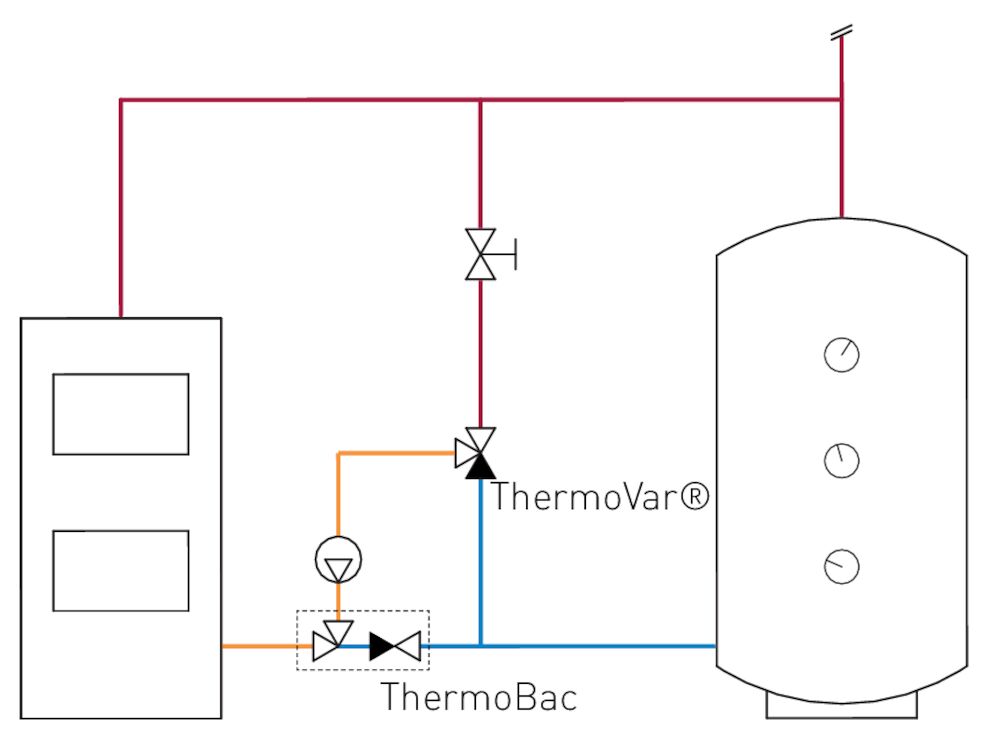

Applikationer

Tekniska diagram

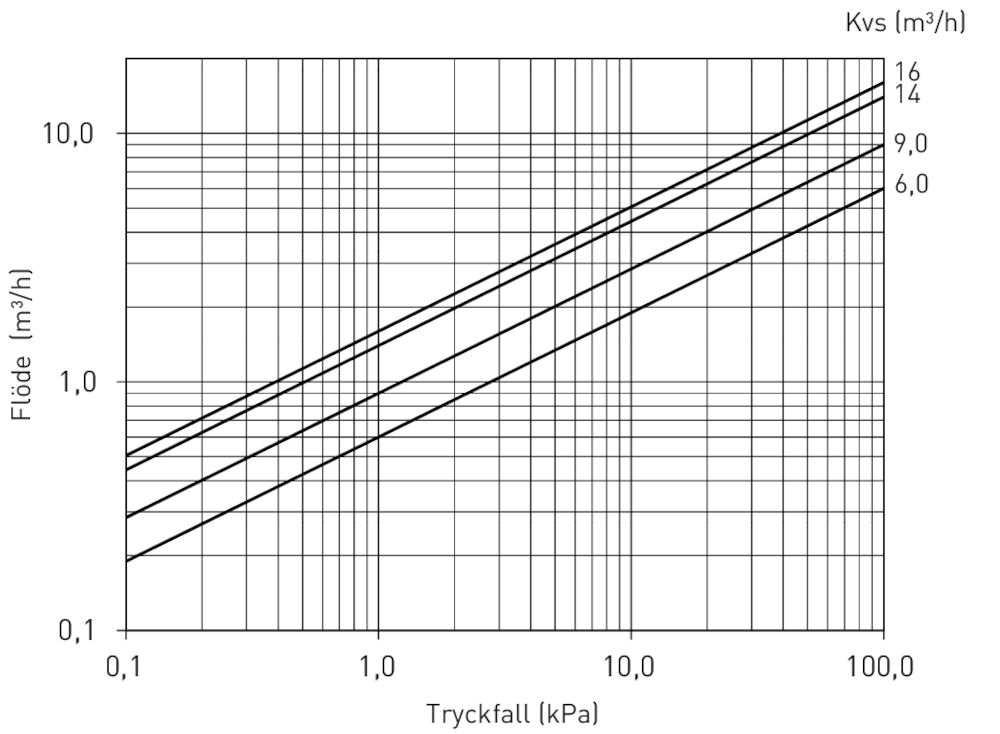

Kapacitetsdiagram

Dokumentation

Produktblad

LK 822 ThermoBac

Instruktionsmanual

822 ThermoBac - Instruction_148359

Instruktionsmanual

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certifikat/Typgodkännande

CE Declaration of Conformity - 822, 826.pdf

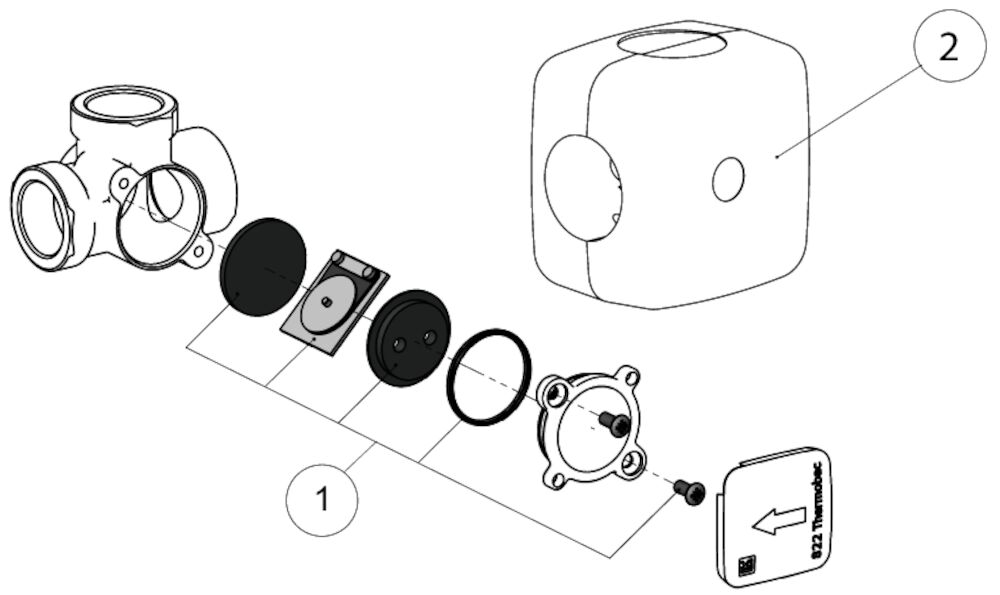

Tillbehör & reservdelar

Artikelnr. Artikel Position
187072 Rep. sats 822, DN 15-32 1
187107 Isolering, DN 15-20 2
187108 Isolering, DN 25-32 2
