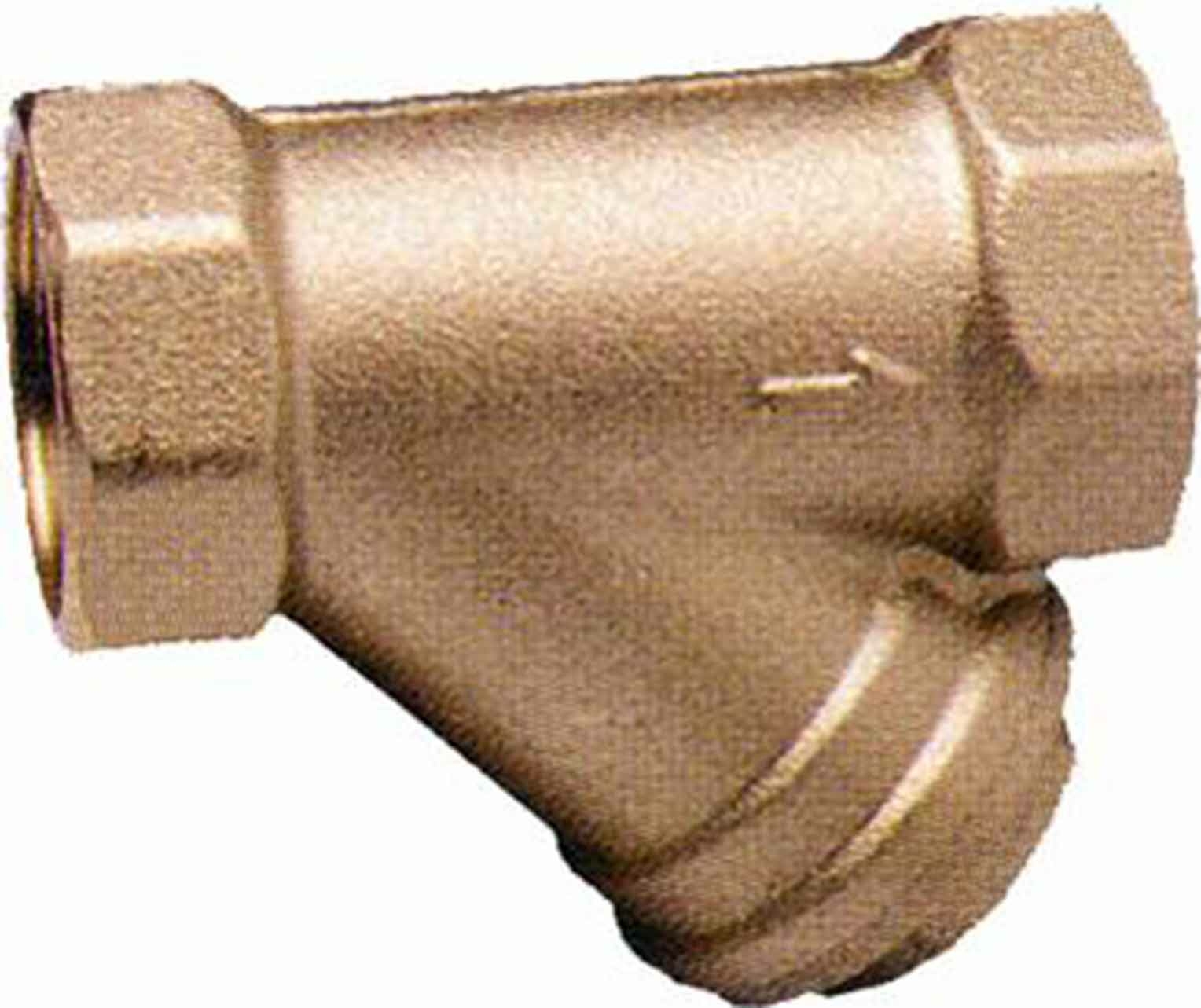

Smutsfilter 50B
50B - Invändig gänga 4 artiklar

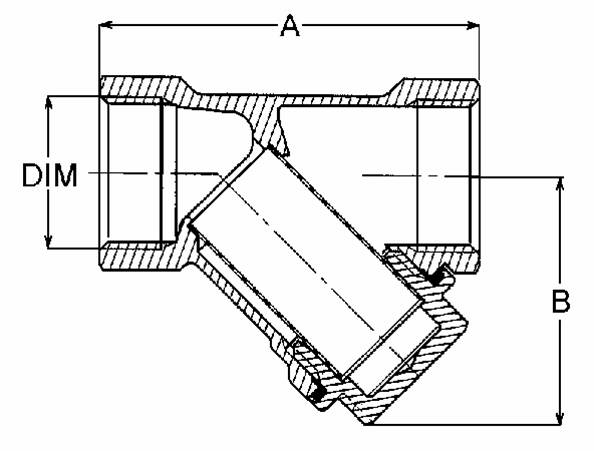

Artikel | Dim. | Kvs m³/h | A mm | B mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|
506 40 90 | G ⅜" | 2,4 | 50 | 36 | 0,1 |
|
|
506 40 91 | G ½" | 3,1 | 53 | 36 | 0,1 |
|
|
506 40 92 | G ¾" | 5,1 | 65 | 43 | 0,2 |
|
|
506 40 93 | G 1" | 77 | 54 | 0,3 |
|
506 40 90
Dim. | G ⅜" |
Kvs m³/h | 2,4 |
A mm | 50 |
B mm | 36 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
506 40 91
Dim. | G ½" |
Kvs m³/h | 3,1 |
A mm | 53 |
B mm | 36 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
506 40 92
Dim. | G ¾" |
Kvs m³/h | 5,1 |
A mm | 65 |
B mm | 43 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
506 40 93
Dim. | G 1" |
Kvs m³/h | |
A mm | 77 |
B mm | 54 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
Artikel 506 40 90
A mm | 50 |
B mm | 36 |
Artikel 506 40 91
A mm | 53 |
B mm | 36 |
Artikel 506 40 92
A mm | 65 |
B mm | 43 |
Artikel 506 40 93
A mm | 77 |
B mm | 54 |
Beskrivning
Smutsfilter 50B används i värme- och kylsystem.
Pil på filterhuset anger flödesriktning. Bästa funktion erhålls när smutsfiltret är monterat i horisontell ledning och med filtertrumman riktad nedåt. Smutsfiltret ska vara monterat i avstängningsbar zon. Detta för att utströmmande vatten enkelt ska kunna uppsamlas vid rengöring av filtret, samt att onödig vattenpåfyllning av systemet undviks.
Rengöring av filtret bör utföras enligt fastställd rutin. Vid nyinstallation är det lämpligt att filtret rengörs redan efter någon månads drifttid. Tidsintervallen kan sedan utökas beroende av föroreningsgraden i filtret. Använd vid behov vanligt diskmedel eller tvållösning för rengöring av filtertrumman.
Teknisk data
Arbetstemperatur: | Max. 150 °C |
Max. arbetstryck: | 1,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: |
Material, smutsfilter Mässing MS58 (**=Rödgods) Material, filtertrumma Rostfritt stål SS 2331-02 |
Övrigt: |
Specifikation filtertrumma: Antal hål/cm² 240 st Hålareal 0,10 mm² Filterhål Ø max 0,3 mm |
Material, lockpackning: | Viton |
Teknisk data
Arbetstemperatur: | Max. 150 °C |
Max. arbetstryck: | 1,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: |
Material, smutsfilter Mässing MS58 (**=Rödgods) Material, filtertrumma Rostfritt stål SS 2331-02 |
Övrigt: |
Specifikation filtertrumma: Antal hål/cm² 240 st Hålareal 0,10 mm² Filterhål Ø max 0,3 mm |
Material, lockpackning: | Viton |
Smutsfilter 50B används i värme- och kylsystem.
50B - Invändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | Vikt (kg) |
---|---|---|---|---|---|
506 40 90 | G ⅜" | 2,4 | 50 | 36 | 0,1 |
506 40 91 | G ½" | 3,1 | 53 | 36 | 0,1 |
506 40 92 | G ¾" | 5,1 | 65 | 43 | 0,2 |
506 40 93 | G 1" | 77 | 54 | 0,3 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
