Smutsfilter 50A
50A - Invändig gänga 8 artiklar

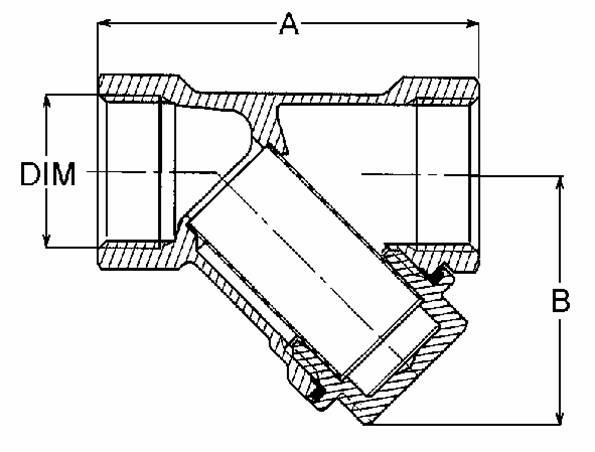

Artikel | Dim. | A mm | B mm | Anmärkning | Kvs m³/h | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|
506 40 80 | G ¼" | 50 | 36 | Max arb.tryck: 1,6 MPa |
|
|||
506 40 82 | G ½" | 53 | 36 | Max arb.tryck: 1,6 MPa *(Viton) | 4,8 | 0,1 |
|
|
506 40 83 | G ¾" | 65 | 43 | Max arb.tryck: 1,6 MPa *(Viton) | 5,9 | 0,2 |
|
|
506 40 84 | G 1" | 77 | 54 | Max arb.tryck: 1,6 MPa *(Viton) | 7,8 | 0,3 |
|
|
506 40 85 | G 1 ¼" | 91 | 65 | Max arb.tryck: 1,4 MPa | 15,3 | 0,5 |
|
|
506 40 86 | G 1 ½" | 102 | 75 | Max arb.tryck: 1,4 MPa | 23 | 0,7 |
|
|
506 40 87 | G 2" | 118 | 89 | Max arb.tryck: 1,4 MPa | 37 | 1,2 |
|
|
506 40 89 | G 3" | 174 | 126 | Max arb.tryck: 1,4 MPa (** Rödgods) | 86 | 2,5 |
|
506 40 80
Dim. | G ¼" |
A mm | 50 |
B mm | 36 |
Anmärkning | Max arb.tryck: 1,6 MPa |
Kvs m³/h | |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
506 40 82
Dim. | G ½" |
A mm | 53 |
B mm | 36 |
Anmärkning | Max arb.tryck: 1,6 MPa *(Viton) |
Kvs m³/h | 4,8 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
506 40 83
Dim. | G ¾" |
A mm | 65 |
B mm | 43 |
Anmärkning | Max arb.tryck: 1,6 MPa *(Viton) |
Kvs m³/h | 5,9 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
506 40 84
Dim. | G 1" |
A mm | 77 |
B mm | 54 |
Anmärkning | Max arb.tryck: 1,6 MPa *(Viton) |
Kvs m³/h | 7,8 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
506 40 85
Dim. | G 1 ¼" |
A mm | 91 |
B mm | 65 |
Anmärkning | Max arb.tryck: 1,4 MPa |
Kvs m³/h | 15,3 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
506 40 86
Dim. | G 1 ½" |
A mm | 102 |
B mm | 75 |
Anmärkning | Max arb.tryck: 1,4 MPa |
Kvs m³/h | 23 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
506 40 87
Dim. | G 2" |
A mm | 118 |
B mm | 89 |
Anmärkning | Max arb.tryck: 1,4 MPa |
Kvs m³/h | 37 |
Vikt (kg) | 1,2 |
Måttskiss | |
Artikellista |
|
506 40 89
Dim. | G 3" |
A mm | 174 |
B mm | 126 |
Anmärkning | Max arb.tryck: 1,4 MPa (** Rödgods) |
Kvs m³/h | 86 |
Vikt (kg) | 2,5 |
Måttskiss | |
Artikellista |
|
Artikel 506 40 80
A mm | 50 |
B mm | 36 |
Artikel 506 40 82
A mm | 53 |
B mm | 36 |
Artikel 506 40 83
A mm | 65 |
B mm | 43 |
Artikel 506 40 84
A mm | 77 |
B mm | 54 |
Artikel 506 40 85
A mm | 91 |
B mm | 65 |
Artikel 506 40 86
A mm | 102 |
B mm | 75 |
Artikel 506 40 87
A mm | 118 |
B mm | 89 |
Artikel 506 40 89
A mm | 174 |
B mm | 126 |
Beskrivning

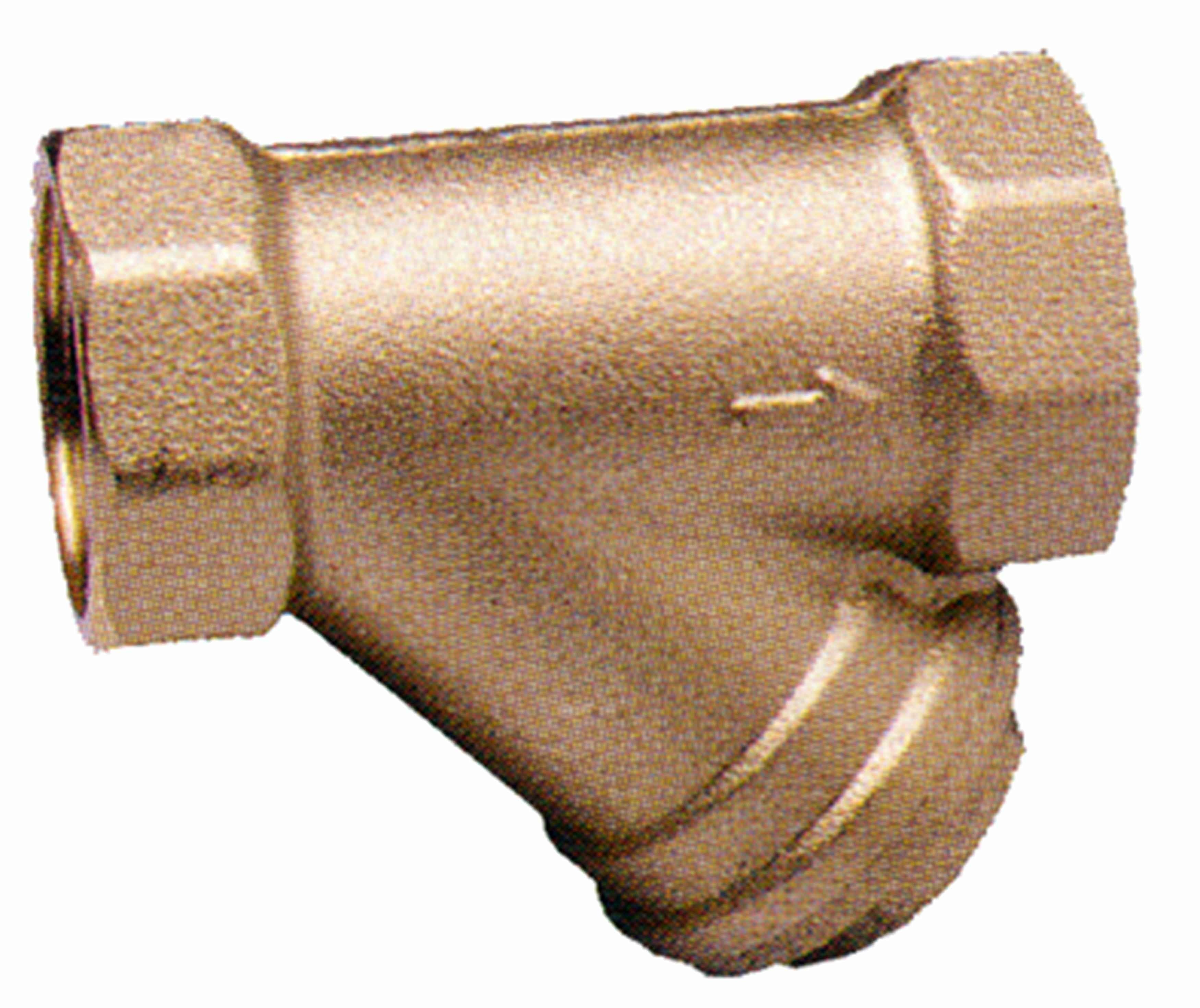

Smutsfilter 50A används i värme- och kylsystem.
Pil på filterhuset anger flödesriktning. Bästa funktion erhålls när smutsfiltret är monterat i horisontell ledning och med filtertrumman riktad nedåt. Smutsfiltret ska vara monterat i avstängningsbar zon. Detta för att utströmmande vatten enkelt ska kunna uppsamlas vid rengöring av filtret, samt att onödig vattenpåfyllning av systemet undviks.
Rengöring av filtret bör utföras enligt fastställd rutin. Vid nyinstallation är det lämpligt att filtret rengörs redan efter någon månads drifttid. Tidsintervallen kan sedan utökas beroende av föroreningsgraden i filtret. Använd vid behov vanligt diskmedel eller tvållösning för rengöring av filtertrumman.
Teknisk data
Arbetstemperatur: | Max. 120 °C för storlek DN 15 och DN 20, för övriga max 110 °C |
Gängstandard: | G - invändig gänga |
Övrigt: |
Material, smutsfilter Mässing MS58 (**=Rödgods) Material, filtertrumma Rostfritt stål SS 2331-02 Material, tätning NBR (*=Viton) |
Övrigt: |
Specifikation filtertrumma: Antal hål/cm² 70 st Hålarea 0,25 mm² Filterhål Ø max 0,5 mm |
