LK 841 ThermoMix®

Intern

LK 841 ThermoMix®

  • Lämplig för motorisering.
  • Lågt inre läckage

LK 841 ThermoMix® 4-vägs shuntventil är avsedd för värmesystem där en hög returtemperatur krävs för att förhindra korrosion och därmed förlänga värmekällans livslängd. LK 841 är lämplig för motorisering. LK 8...

Läs mer

LK 841 ThermoMix®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

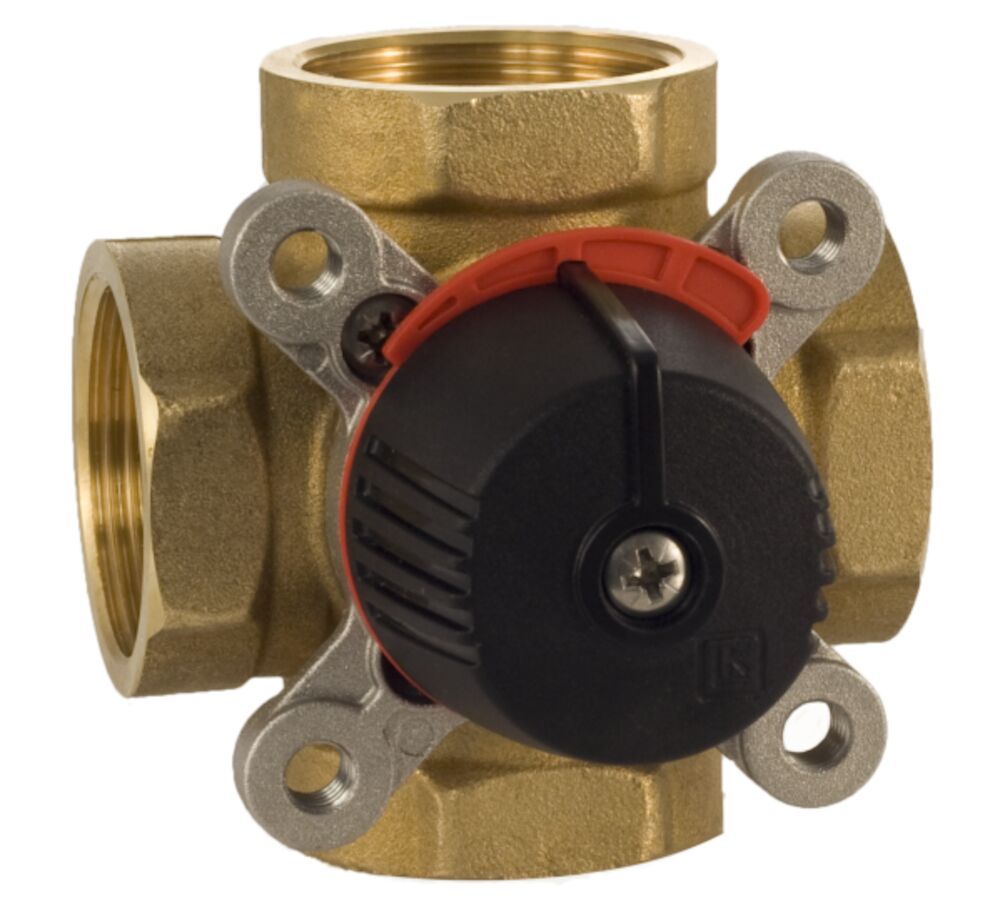

LK 841 - Invändig gänga

LK 841 - Invändig gänga 6 artiklar

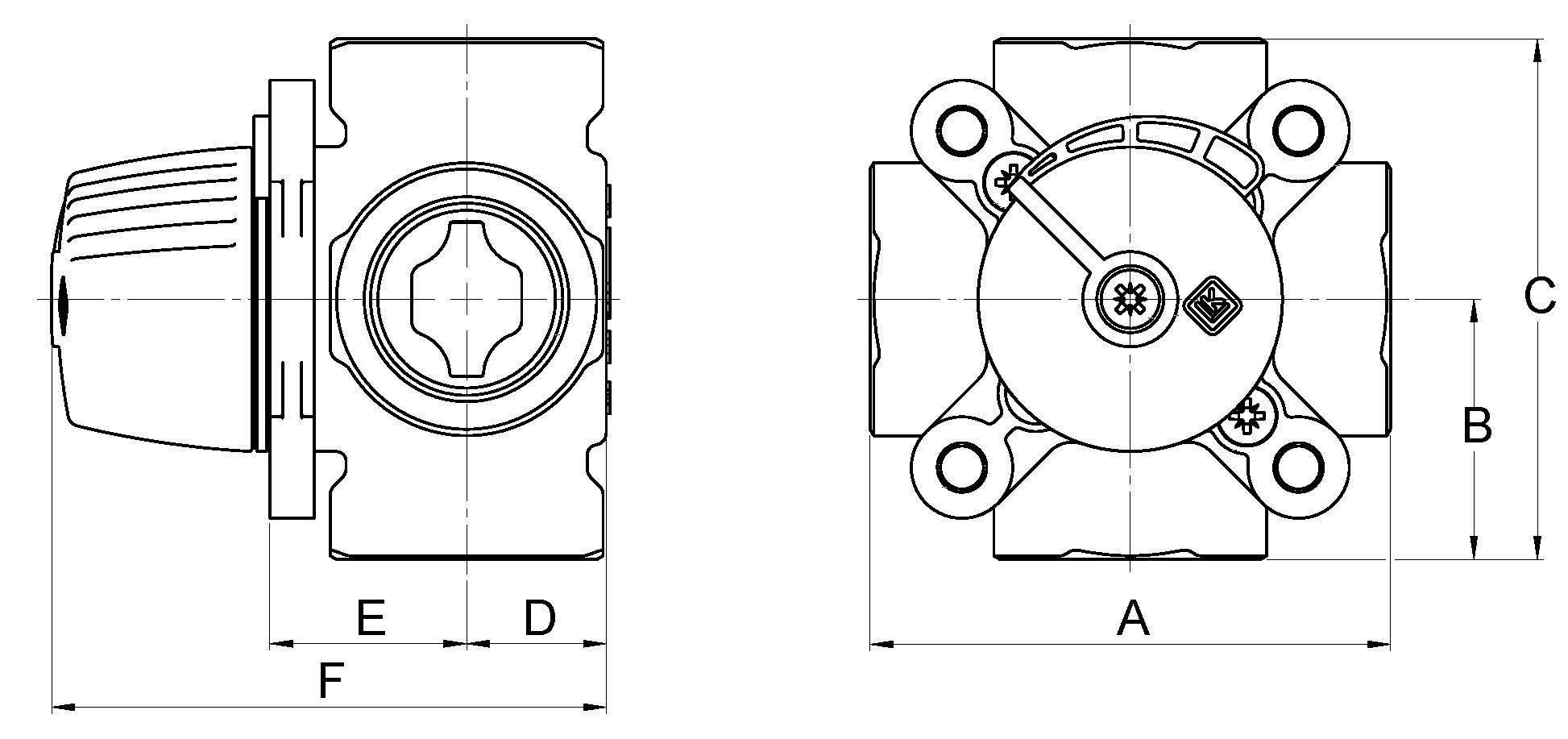

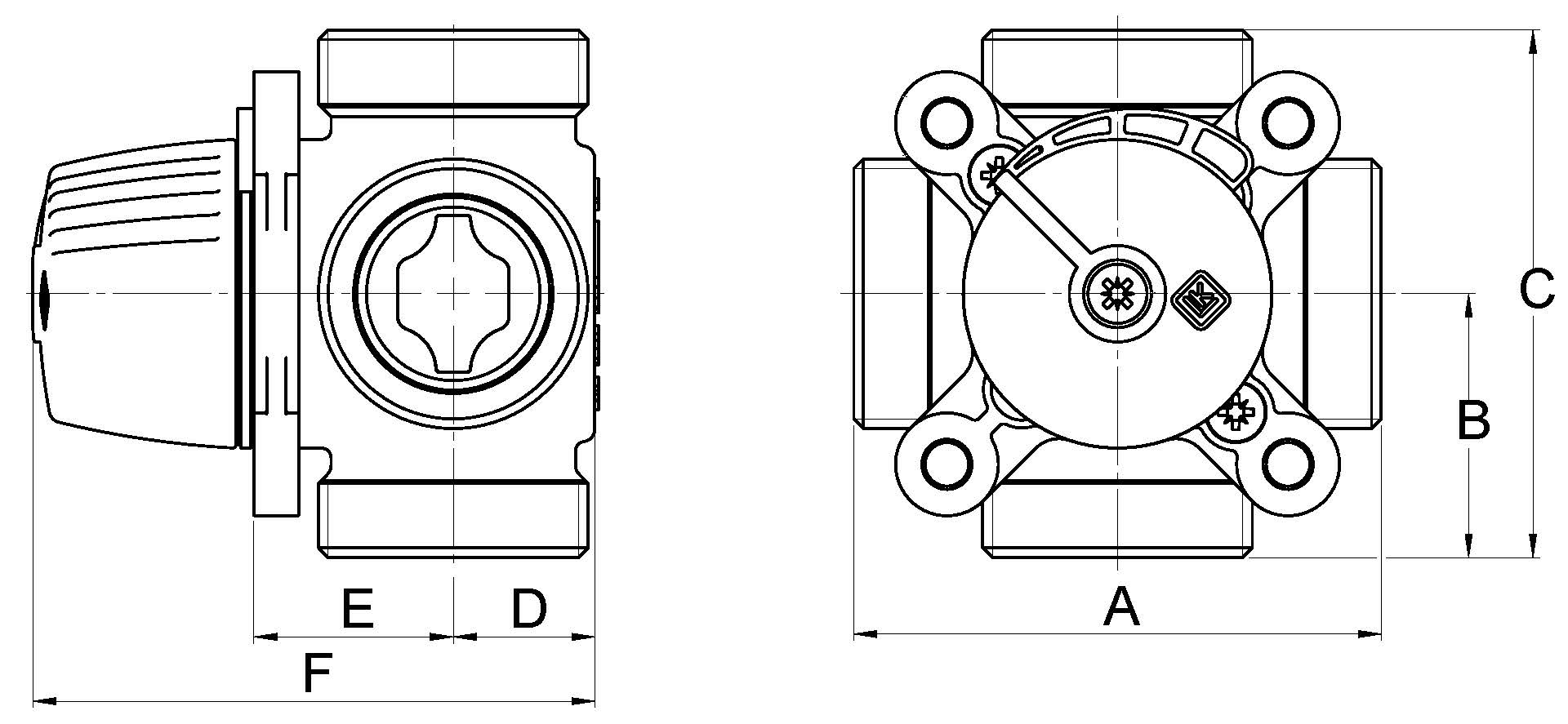

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180862 Rp ½" 2,5 80 40 80 20 28 82 0,7
180863 Rp ¾" 4,0 80 40 80 20 28 82 0,7
180864 Rp ¾" 6,3 80 40 80 20 28 82 0,7
180865 Rp 1" 8,0 82 41 82 22 31 87 0,8
180866 Rp 1" 12 82 41 82 22 31 87 0,8
180867 Rp 1¼" 15 84 42 84 25 32 91 0,9

180862

Dim. Rp ½"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180863

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180864

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180865

Dim. Rp 1"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180866

Dim. Rp 1"
Kvs m³/h 12
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180867

Dim. Rp 1¼"
Kvs m³/h 15
A mm 84
B mm 42
C mm 84
D mm 25
E mm 32
F mm 91
Vikt (kg) 0,9
Måttskiss
Artikellista

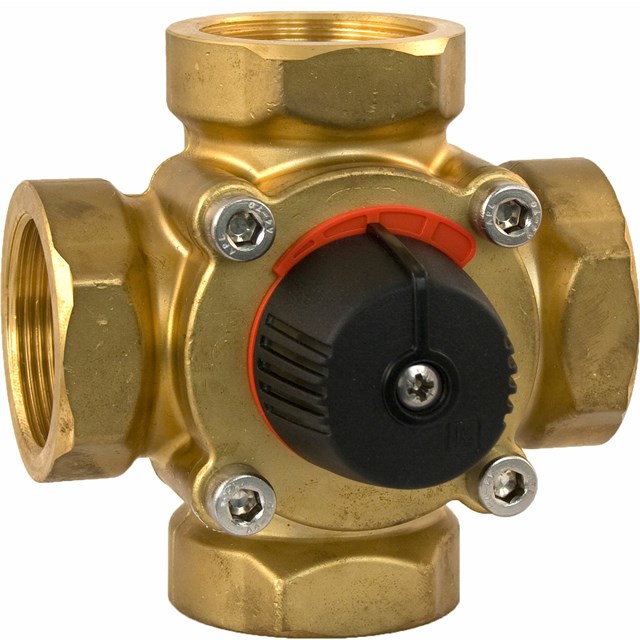

LK 841 - Invändig gänga

LK 841 - Invändig gänga 2 artiklar

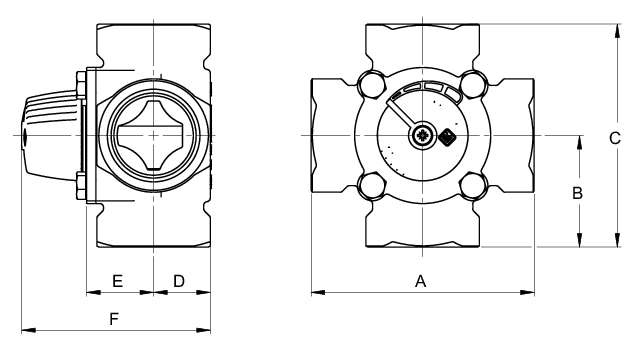

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181198 Rp 1½" 24 118 59 118 30 36 100 2,3
181199 Rp 2" 40 127 63,5 127 35 40 109 2,7

181198

Dim. Rp 1½"
Kvs m³/h 24
A mm 118
B mm 59
C mm 118
D mm 30
E mm 36
F mm 100
Vikt (kg) 2,3
Måttskiss
Artikellista

181199

Dim. Rp 2"
Kvs m³/h 40
A mm 127
B mm 63,5
C mm 127
D mm 35
E mm 40
F mm 109
Vikt (kg) 2,7
Måttskiss
Artikellista

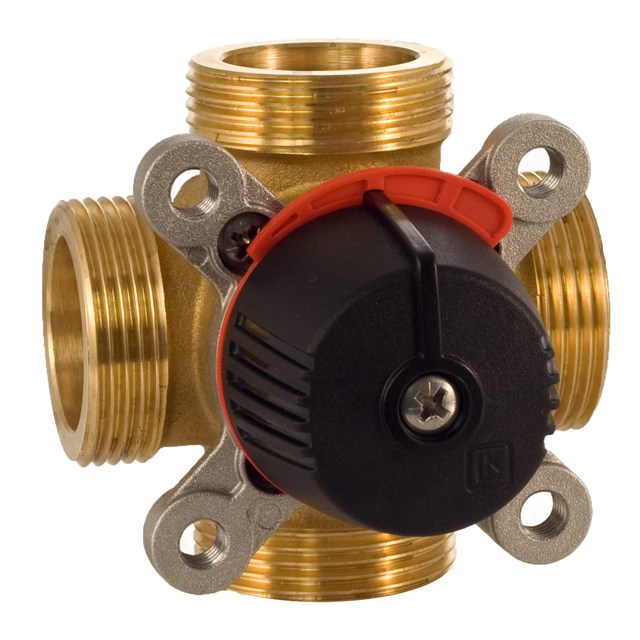

LK 841 - Utvändig gänga

LK 841 - Utvändig gänga 5 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180869 G 1" 4,0 80 40 80 20 28 82 0,7
180870 G 1" 6,3 80 40 80 20 28 82 0,7
180871 G 1¼" 8,0 82 41 82 22 31 87 0,8
180872 G 1¼" 12 82 41 82 22 31 87 0,8
180873 G 1½" 15 84 42 84 24 32 90 0,9

180869

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180870

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180871

Dim. G 1¼"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180872

Dim. G 1¼"
Kvs m³/h 12
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180873

Dim. G 1½"
Kvs m³/h 15
A mm 84
B mm 42
C mm 84
D mm 24
E mm 32
F mm 90
Vikt (kg) 0,9
Måttskiss
Artikellista

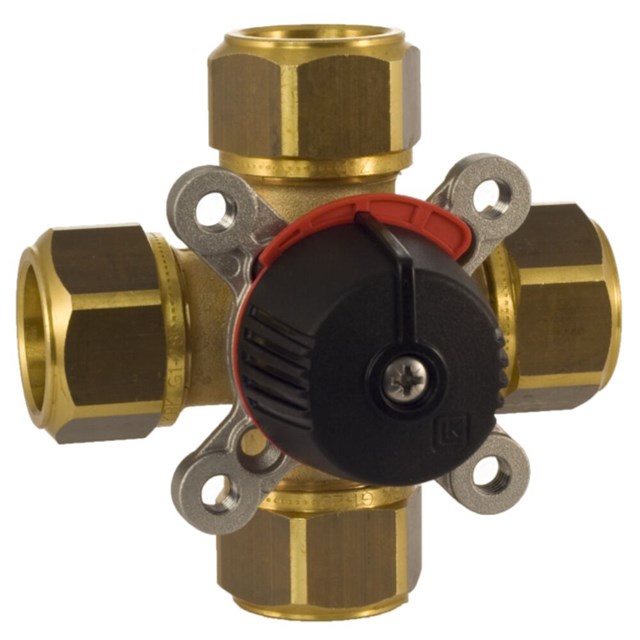

LK 841 - Klämringskoppling

LK 841 - Klämringskoppling 5 artiklar

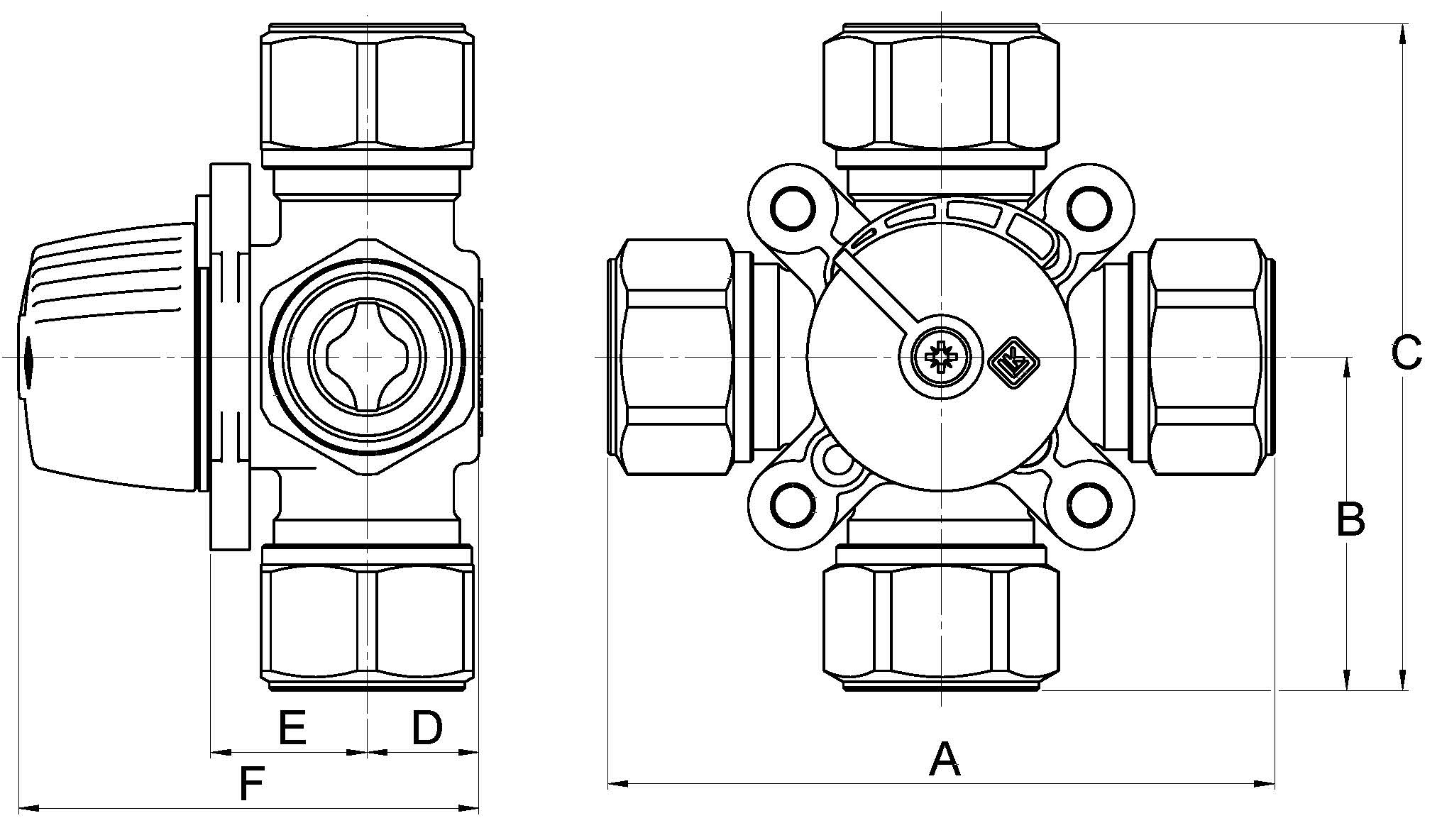

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180874 15 mm 2,5 114 57 114 20 28 82 1,0
180875 18 mm 2,5 114 57 114 20 28 82 1,2
180876 22 mm 2,5 114 57 114 20 28 82 1,0
180877 28 mm 4,0 120 60 120 20 28 82 1,0
180878 28 mm 6,3 120 60 120 20 28 82 1,0

180874

Dim. 15 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Vikt (kg) 1,0
Måttskiss
Artikellista

180875

Dim. 18 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Vikt (kg) 1,2
Måttskiss
Artikellista

180876

Dim. 22 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Vikt (kg) 1,0
Måttskiss
Artikellista

180877

Dim. 28 mm
Kvs m³/h 4,0
A mm 120
B mm 60
C mm 120
D mm 20
E mm 28
F mm 82
Vikt (kg) 1,0
Måttskiss
Artikellista

180878

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 120
D mm 20
E mm 28
F mm 82
Vikt (kg) 1,0
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 841 ThermoMix® 4-vägs shuntventil är avsedd för värmesystem där en hög returtemperatur krävs för att förhindra korrosion och därmed förlänga värmekällans livslängd.

LK 841 är lämplig för motorisering.

LK 841 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 841 ThermoMix® kan enkelt anpassas för höger- eller vänstermontage.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 110 °C (120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa (0,5 bar)
Läckage: < 1,5% av Kvs vid 50 kPa
Vridvinkel: 90°
Vridmoment: < 1 Nm
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, inre lock: PPS Komposit
Material, yttre lock: Aluminium
Material, slid/axel: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

Applikationer

Tekniska diagram

Ventilkaraktäristik

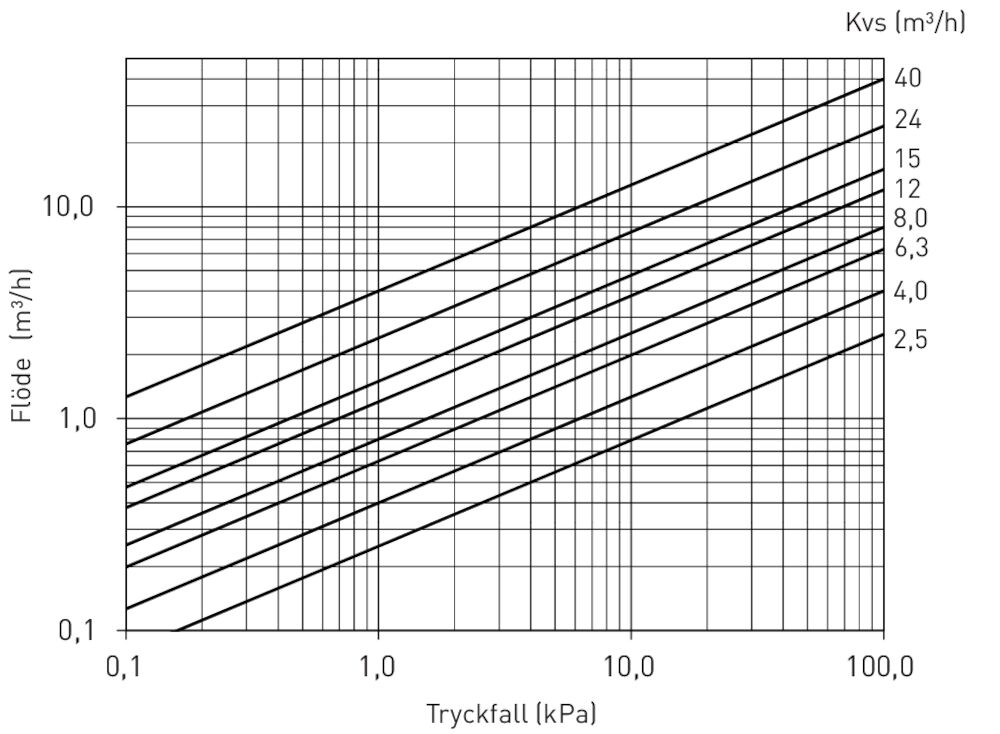

Kapacitetsdiagram

Dokumentation

Produktblad

LK 841 ThermoMix®

Instruktionsmanual

841 ThermoMix DN 40_50 - Instruction_148577

Instruktionsmanual

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Instruktionsmanual

841 ThermoMix - Instruction_048613

Certifikat/Typgodkännande

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

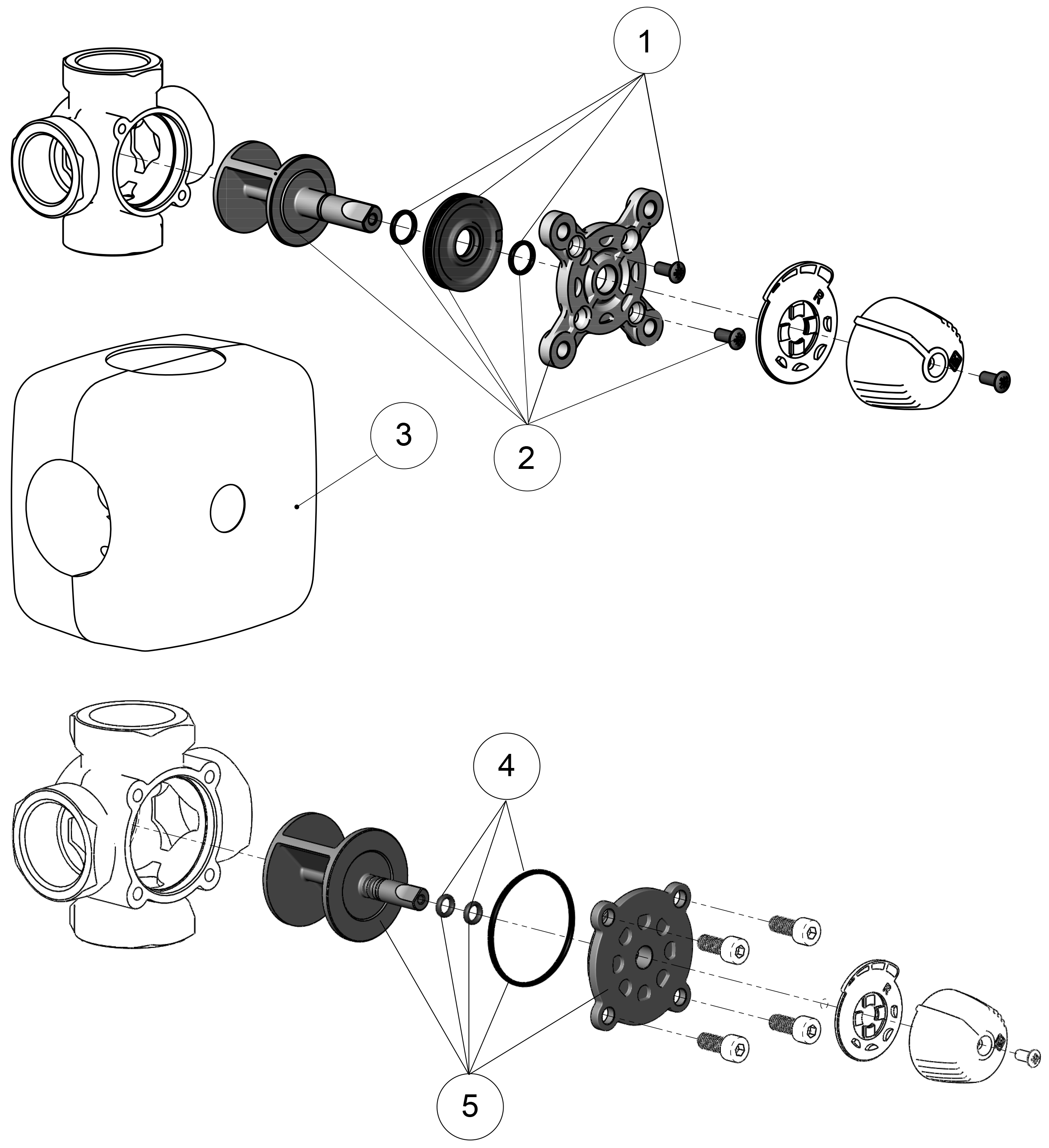

Tillbehör & reservdelar

Artikelnr. Artikel Position
187066 Tätningssats 811/840/841, DN 15-20 1
187067 Tätningssats 840/841/842, DN 25-32 1
187069 Rep. sats 841, DN 15-20 2
187071 Rep. sats 841/842, DN 25-32 2
187107 Isolering, DN 15-20 3
187108 Isolering, DN 25-32 3
187078 Tätningssats 840/841, DN 40-50 4
187080 Rep. sats 841, DN 40-50 5

Frågor & svar

Passar LK SmartComfort på en shuntventil av ett annat fabrikat?

Ja vi tillhandahåller monteringssatser för andra fabrikat, se under monteringssatser på hemsidan
