LK 840 ThermoMix® C
LK 840 C - Invändig gänga 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181855 | Rp ½" | 0,6 | 80 | 40 | 64 | 20 | 27 | 71 | 0,7 |
|
181855
Dim. | Rp ½" |
Kvs m³/h | 0,6 |
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
Andra dimensioner på begäran.
Artikel 181855
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Artikel 181856
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Artikel 181859
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
LK 840 C - Utvändig gänga 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181868 | G 1" | 6,3 | 80 | 40 | 64 | 20 | 27 | 71 | 0,7 |
|
181868
Dim. | G 1" |
Kvs m³/h | 6,3 |
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
Andra dimensioner på begäran.
Artikel 181866
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Artikel 181868
A mm | 80 |
B mm | 40 |
C mm | 64 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
LK 840 C - Klämringskoppling 3 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181873 | 15 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
|
|
181874 | 18 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
|
|
181875 | 22 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
|
181873
Dim. | 15 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
181874
Dim. | 18 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
181875
Dim. | 22 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
Artikel 181873
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Artikel 181874
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
Artikel 181875
A mm | 114 |
B mm | 57 |
C mm | 81 |
D mm | 20 |
E mm | 27 |
F mm | 71 |
LK 940 C 2 artiklar
Artikel | Anslutning | Spänning | Vridmoment | Gångtid | A mm | B mm | C mm | D mm | E mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|---|
066127 | 1 m kabel | 230 V | 5 Nm | 110 s* | 109 | 58 | 45 | 73 | 85 | 0,4 |
|
|
066128 | 1 m kabel 0-10 VDC | 24 VAC | 5 Nm | 110 s* | 109 | 58 | 45 | 73 | 85 | 0,4 |
|
066127
Anslutning | 1 m kabel |
Spänning | 230 V |
Vridmoment | 5 Nm |
Gångtid | 110 s* |
A mm | 109 |
B mm | 58 |
C mm | 45 |
D mm | 73 |
E mm | 85 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
066128
Anslutning | 1 m kabel 0-10 VDC |
Spänning | 24 VAC |
Vridmoment | 5 Nm |
Gångtid | 110 s* |
A mm | 109 |
B mm | 58 |
C mm | 45 |
D mm | 73 |
E mm | 85 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
*Övriga driftstider på begäran.
Artikel 066127
A mm | 109 |
B mm | 58 |
C mm | 45 |
D mm | 73 |
E mm | 85 |
Artikel 066128
A mm | 109 |
B mm | 58 |
C mm | 45 |
D mm | 73 |
E mm | 85 |
Beskrivning

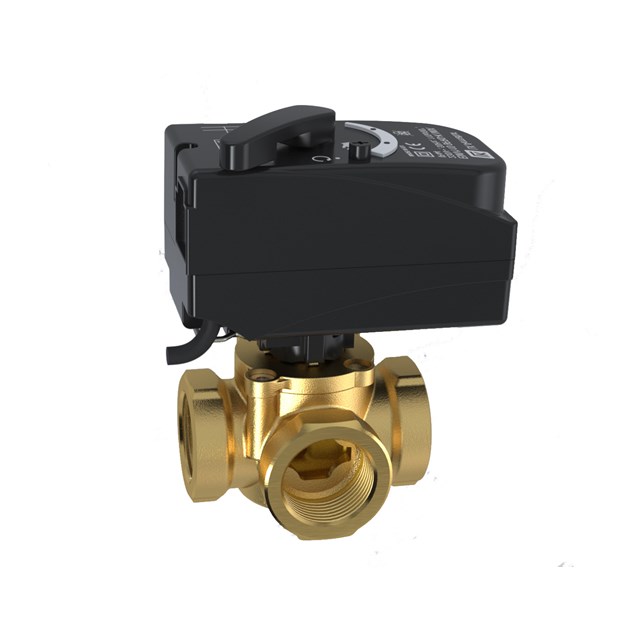

LK 840 Thermomix C är en motoriserad 3-vägs shuntventil som kan användas som blandningsventil eller som en fördelningsventil i värmesystem.
Ställdon LK 940 Thermomix C skall användas på LK 840 Thermomix C. Montering/demontering av ställdonet på LK 840 Thermomix C är enkelt och säkert med hjälp av clip-systemet.
Beroende på modell kan ställdonet styras av en styrenhet med en 3-polig SPDT utgång eller en proportionell 0-10 V / 4-20 mA utgång. Rotationsvinkeln är elektriskt begränsad till 90°.
Vid behov kan ställdonet sättas i manuellt läge genom att trycka på knappen på kåpan. Motorn kan nu ställas i valfri position genom att vrida handtaget på framsidan. Positionen visas på den vändbara skalan.
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kortvarigt) |
Omgivningstemperatur: |
Min. 5 °C/Max. 60 °C (shuntventil) Min. 0 °C/Max. 50 °C (ställmotor) |
Max. arbetstryck: | 1,0 Mpa (10 bar) |
Max. differenstryck: | 50 kPa (0,5 bar) |
Läckage: | < 1% av Kvs vid 50 kPa |
Vridvinkel: |
90°/360° (shuntventil) 90° (ställdon - elektriskt begränsad) |
Vridmoment: |
< 1 Nm (shuntventil)
5 Nm (ställdon) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Ställmotor: |
230 VAC 50 Hz
24 VAC 50 Hz |
Gångtid: | 110 s |
Gångriktning: | Valfri |
Lägesindikering: | Vändbar skala |
Handmanövrering: | Mekanisk frikoppling |
Elektrisk anslutning: | Kabel 1 m |
Signalkontakt: |
3-polig SPDT
0 - 10 VDC/4-20 mA |
Kapslingsklass: | IP 44 |
Skyddsklass: | II |
Material, ventilhus: | Mässing EN 12165 CW617N |
Material, slid/axel: | Mässing EN 12165 CW617N |
Material, tätningar: | EPDM |
Axeltätning: | Två O-ringar |
Applikationer

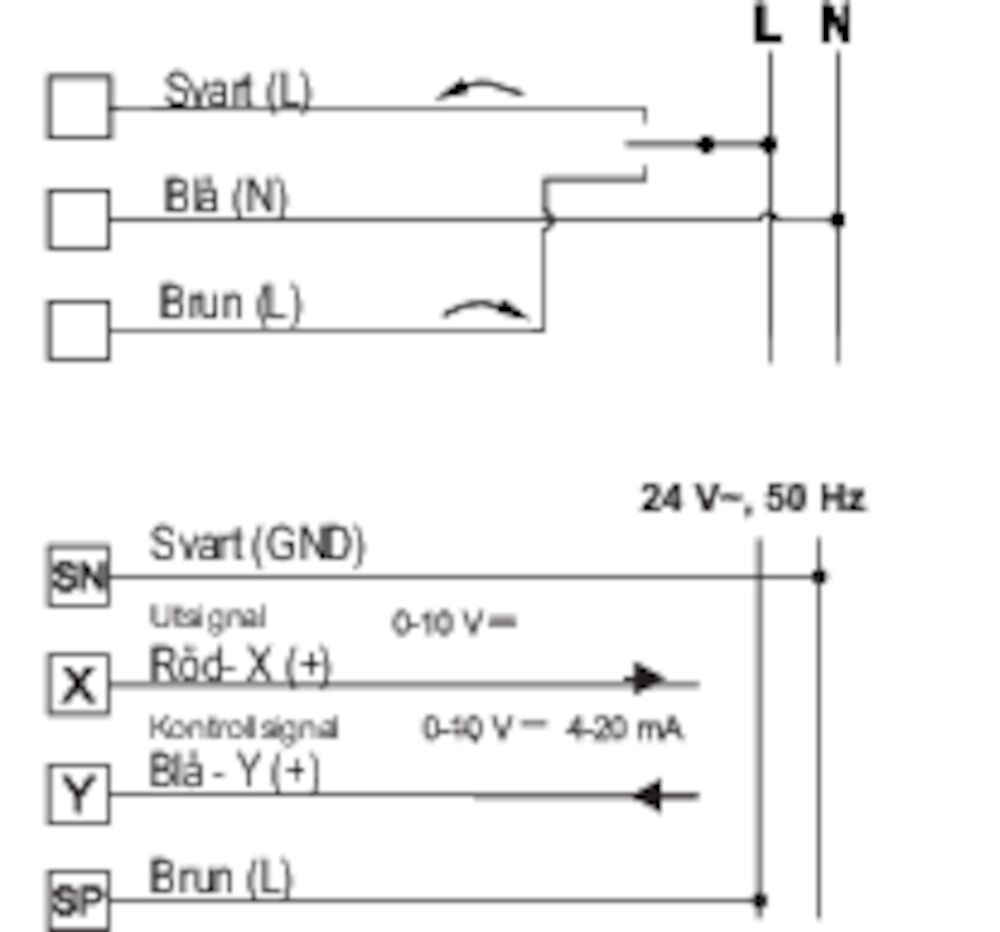

Kopplingsschema
Tekniska diagram
Ventilkaraktäristik

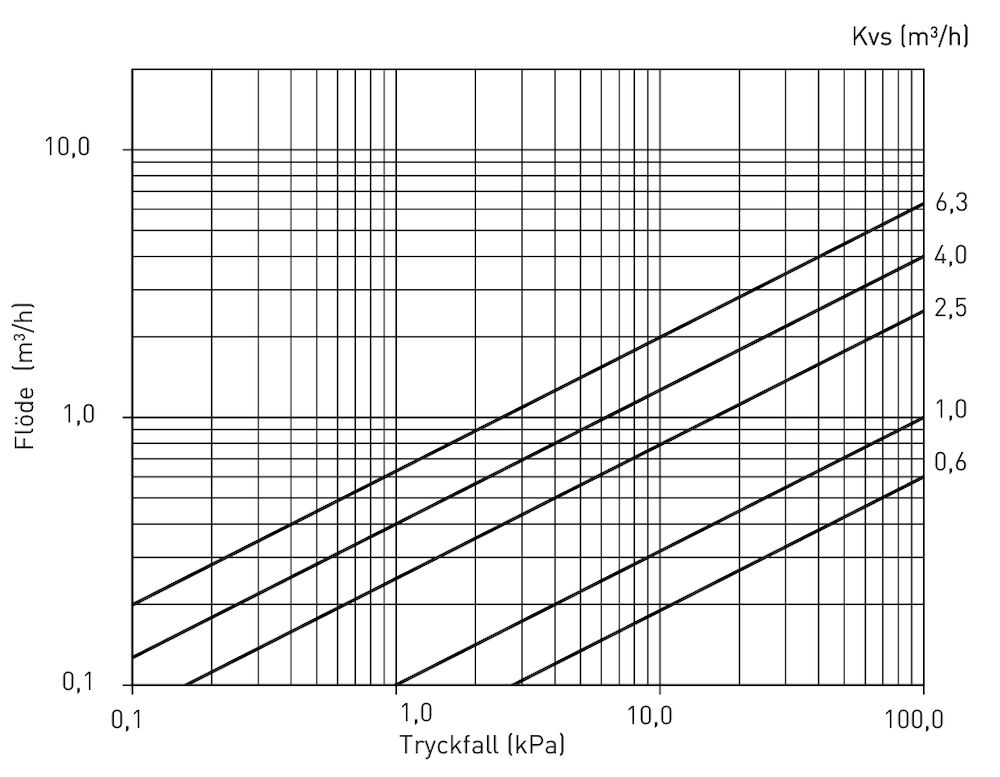

Kapacitetsdiagram
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kortvarigt) |
Omgivningstemperatur: |
Min. 5 °C/Max. 60 °C (shuntventil) Min. 0 °C/Max. 50 °C (ställmotor) |
Max. arbetstryck: | 1,0 Mpa (10 bar) |
Max. differenstryck: | 50 kPa (0,5 bar) |
Läckage: | < 1% av Kvs vid 50 kPa |
Vridvinkel: |
90°/360° (shuntventil) 90° (ställdon - elektriskt begränsad) |
Vridmoment: |
< 1 Nm (shuntventil)
5 Nm (ställdon) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Ställmotor: |
230 VAC 50 Hz
24 VAC 50 Hz |
Gångtid: | 110 s |
Gångriktning: | Valfri |
Lägesindikering: | Vändbar skala |
Handmanövrering: | Mekanisk frikoppling |
Elektrisk anslutning: | Kabel 1 m |
Signalkontakt: |
3-polig SPDT
0 - 10 VDC/4-20 mA |
Kapslingsklass: | IP 44 |
Skyddsklass: | II |
Material, ventilhus: | Mässing EN 12165 CW617N |
Material, slid/axel: | Mässing EN 12165 CW617N |
Material, tätningar: | EPDM |
Axeltätning: | Två O-ringar |
LK 840 Thermomix C är en motoriserad 3-vägs shuntventil som kan användas som blandningsventil eller som en fördelningsventil i värmesystem.
Kopplingsschema
Ventilkaraktäristik
Kapacitetsdiagram
LK 840 C - Invändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181855 | Rp ½" | 0,6 | 80 | 40 | 64 | 20 | 27 | 71 | 0,7 |
Andra dimensioner på begäran.
LK 840 C - Utvändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181868 | G 1" | 6,3 | 80 | 40 | 64 | 20 | 27 | 71 | 0,7 |
Andra dimensioner på begäran.
LK 840 C - Klämringskoppling
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181873 | 15 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
181874 | 18 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
181875 | 22 mm | 2,5 | 114 | 57 | 81 | 20 | 27 | 71 | 0,8 |
LK 940 C
Artikel | Anslutning | Spänning | Vridmoment | Gångtid | A mm | B mm | C mm | D mm | E mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|---|
066127 | 1 m kabel | 230 V | 5 Nm | 110 s* | 109 | 58 | 45 | 73 | 85 | 0,4 |
066128 | 1 m kabel 0-10 VDC | 24 VAC | 5 Nm | 110 s* | 109 | 58 | 45 | 73 | 85 | 0,4 |
*Övriga driftstider på begäran.
