LK 840 ThermoMix®

Intern

LK 840 ThermoMix®

LK 840 ThermoMix® är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem. LK 840 ThermoMix® är lämplig för motorisering. LK 840 kan förses med en isolering - se under ti...

Läs mer

LK 840 ThermoMix®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

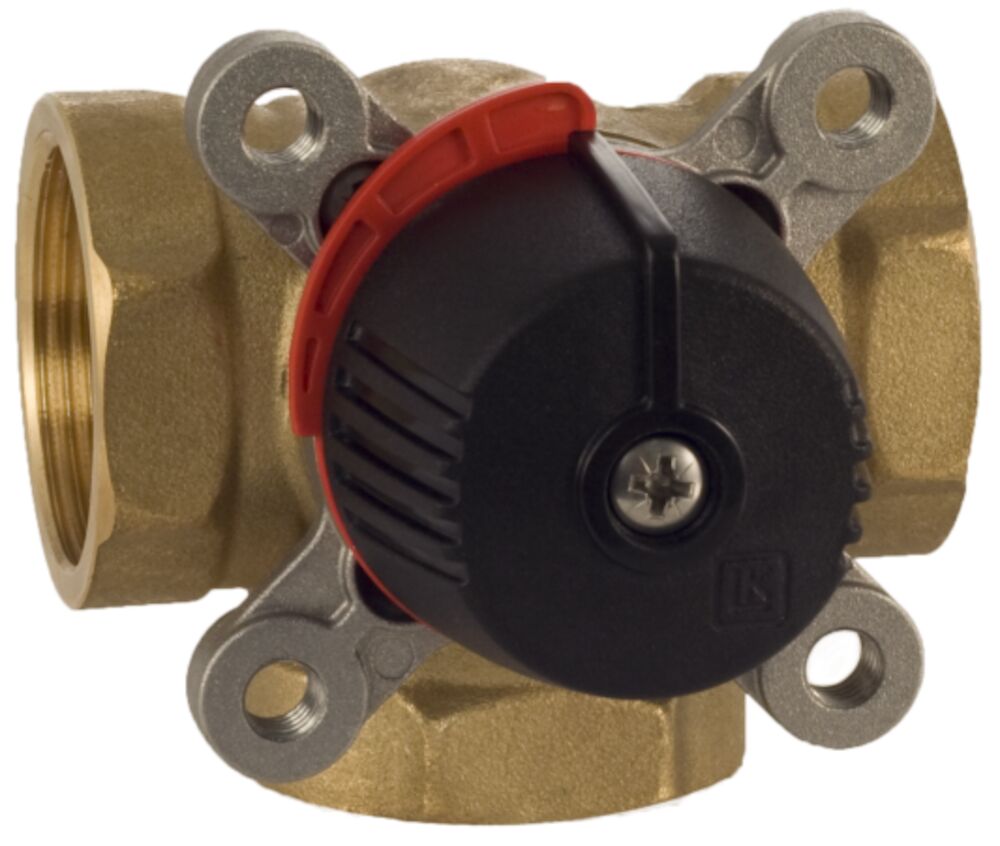

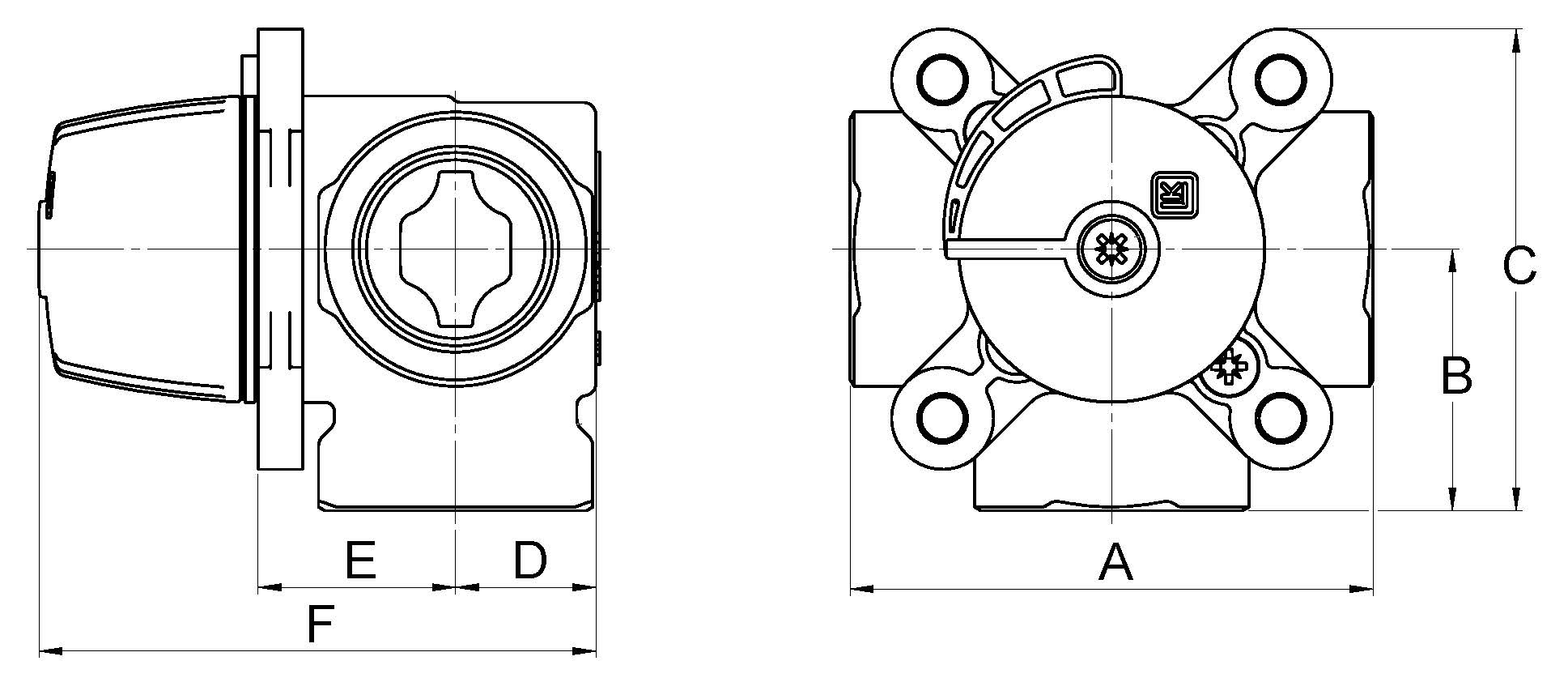

LK 840 - Invändig gänga

LK 840 - Invändig gänga 8 artiklar

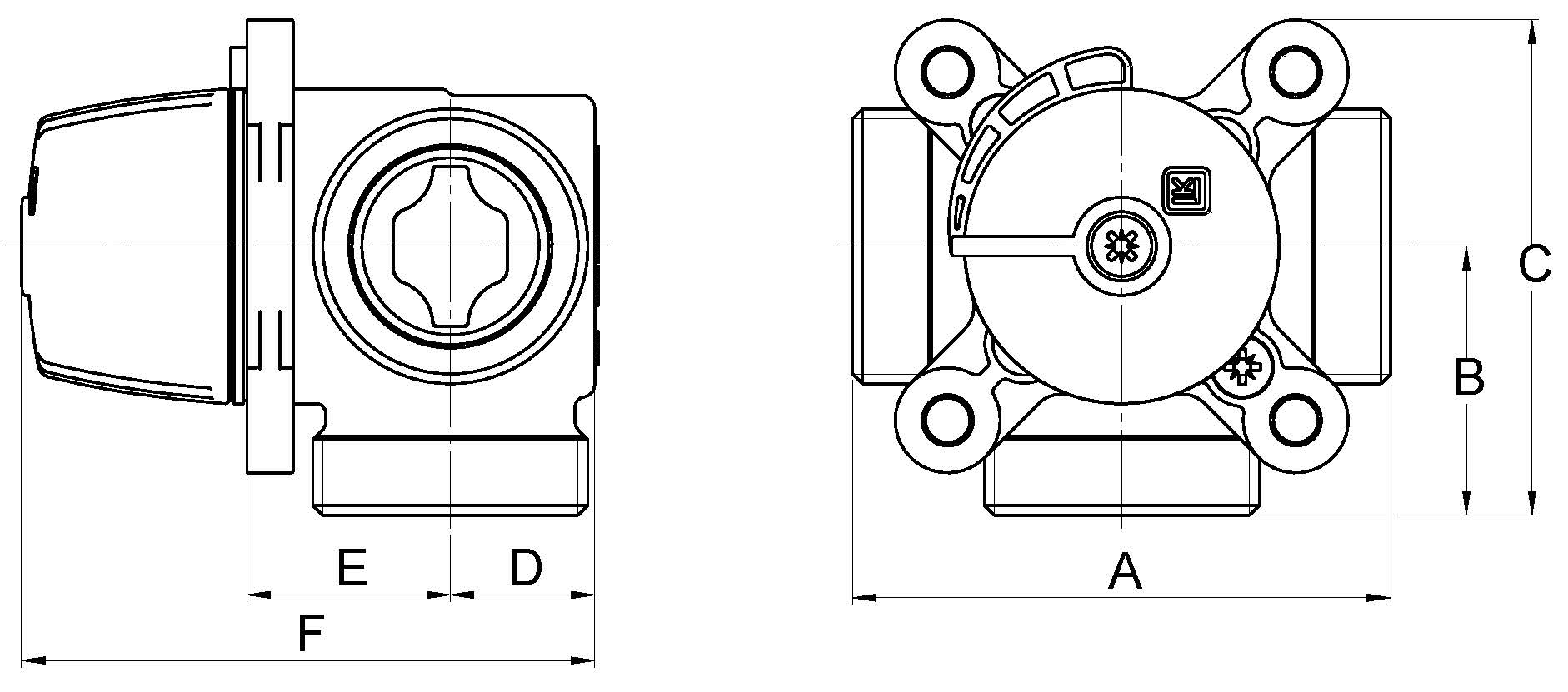

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181010 Rp ½" 0,6 80 40 75 20 28 82 0,7
181011 Rp ½" 1,0 80 40 75 20 28 82 0,7
180845 Rp ½" 2,5 80 40 75 20 28 82 0,7
180846 Rp ¾" 4,0 80 40 75 20 28 82 0,7
180847 Rp ¾" 6,3 80 40 75 20 28 82 0,7
181350 Rp 1" 6,3 82 41 76 22 31 87 0,8
180849 Rp 1" 12 82 41 76 22 31 87 0,8
180850 Rp 1¼" 15 84 42 77 25 32 91 0,9

181010

Dim. Rp ½"
Kvs m³/h 0,6
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

181011

Dim. Rp ½"
Kvs m³/h 1,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180845

Dim. Rp ½"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180846

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180847

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

181350

Dim. Rp 1"
Kvs m³/h 6,3
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180849

Dim. Rp 1"
Kvs m³/h 12
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180850

Dim. Rp 1¼"
Kvs m³/h 15
A mm 84
B mm 42
C mm 77
D mm 25
E mm 32
F mm 91
Vikt (kg) 0,9
Måttskiss
Artikellista

Ventilen finns även med spindelns fas vriden 180° (Utförande E) - för mer information vänligen kontakta vår försäljningsavdelning.

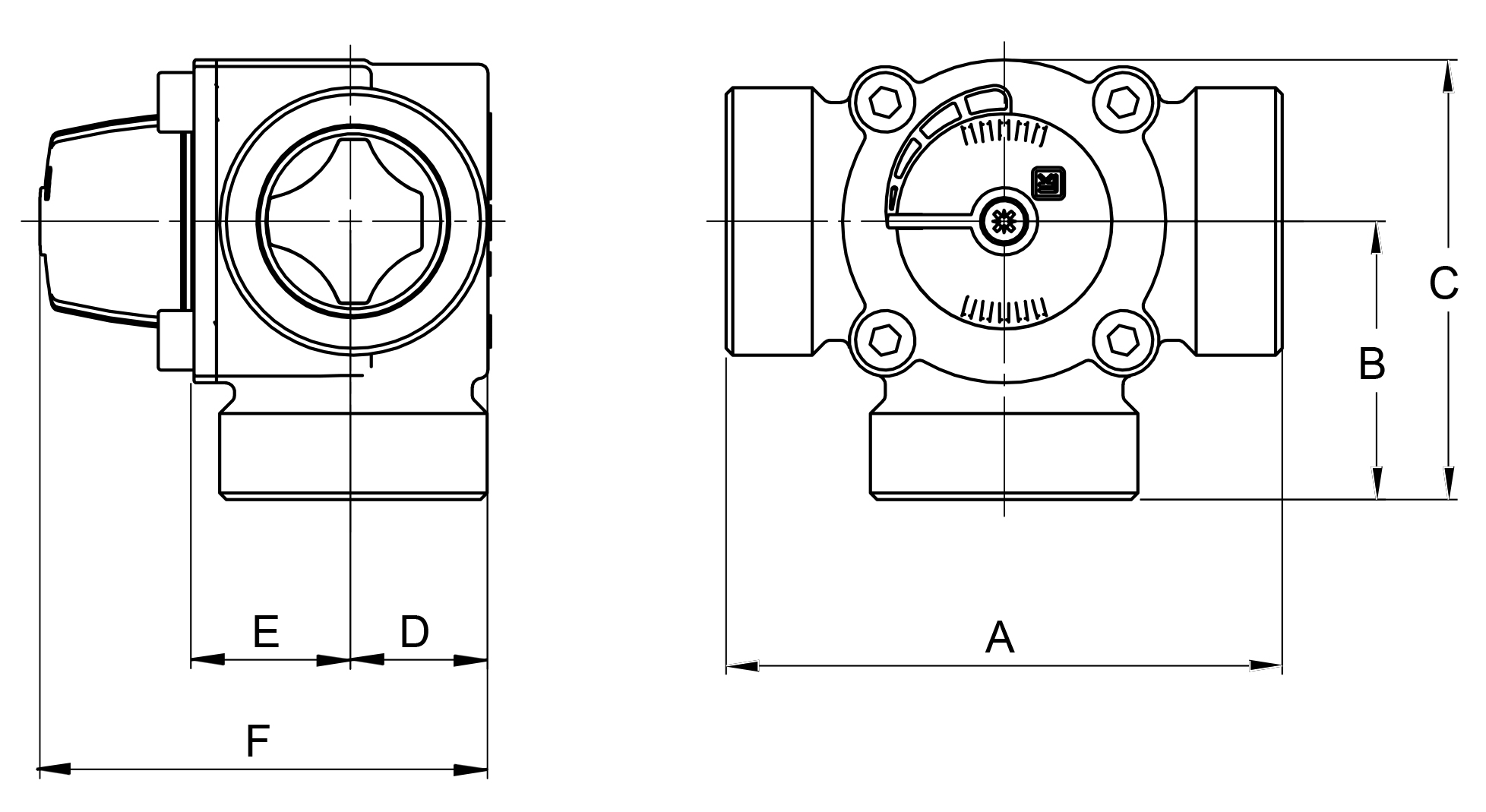

LK 840 - Invändig gänga

LK 840 - Invändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181196 Rp 1½" 24 118 59 95 30 36 100 2,1
181197 Rp 2" 40 127 63,5 100 35 40 109 2,4

181196

Dim. Rp 1½"
Kvs m³/h 24
A mm 118
B mm 59
C mm 95
D mm 30
E mm 36
F mm 100
Vikt (kg) 2,1
Måttskiss
Artikellista

181197

Dim. Rp 2"
Kvs m³/h 40
A mm 127
B mm 63,5
C mm 100
D mm 35
E mm 40
F mm 109
Vikt (kg) 2,4
Måttskiss
Artikellista

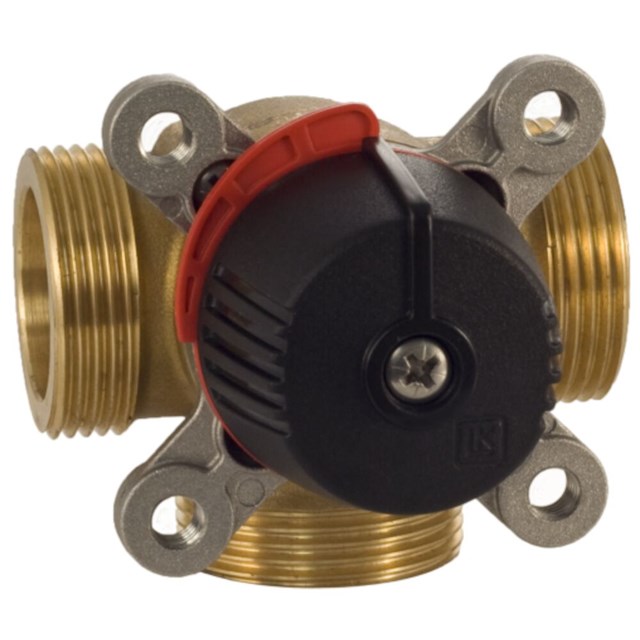

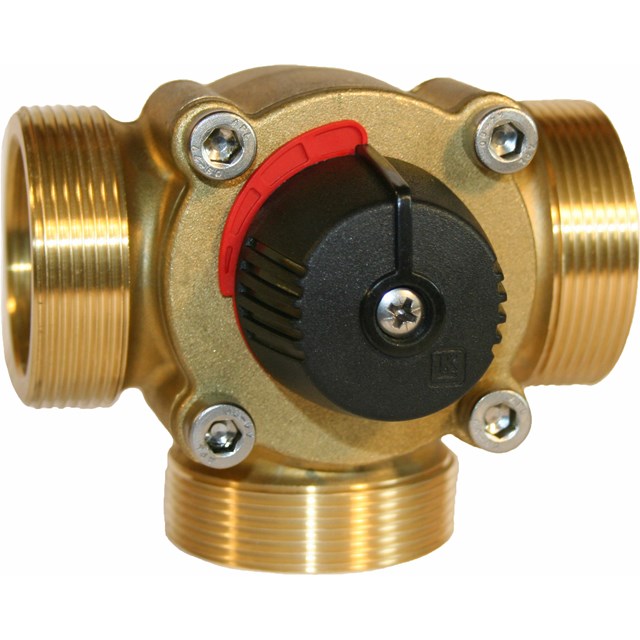

LK 840 - Utvändig gänga

LK 840 - Utvändig gänga 6 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180851 G ¾" 2,5 80 40 75 20 28 82 0,7
180852 G 1" 4,0 80 40 75 20 28 82 0,7
180853 G 1" 6,3 80 40 75 20 28 82 0,7
180854 G 1¼" 8,0 82 41 76 22 31 87 0,8
180855 G 1¼" 12 82 41 76 22 31 87 0,8
180856 G 1½" 15 84 42 77 24 32 90 0,9

180851

Dim. G ¾"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180852

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180853

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,7
Måttskiss
Artikellista

180854

Dim. G 1¼"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180855

Dim. G 1¼"
Kvs m³/h 12
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Vikt (kg) 0,8
Måttskiss
Artikellista

180856

Dim. G 1½"
Kvs m³/h 15
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Vikt (kg) 0,9
Måttskiss
Artikellista
LK 840 - Utvändig gänga

LK 840 - Utvändig gänga 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181519 G 2" 24 124 62 98 30 36 100 2,1

181519

Dim. G 2"
Kvs m³/h 24
A mm 124
B mm 62
C mm 98
D mm 30
E mm 36
F mm 100
Vikt (kg) 2,1
Måttskiss
Artikellista

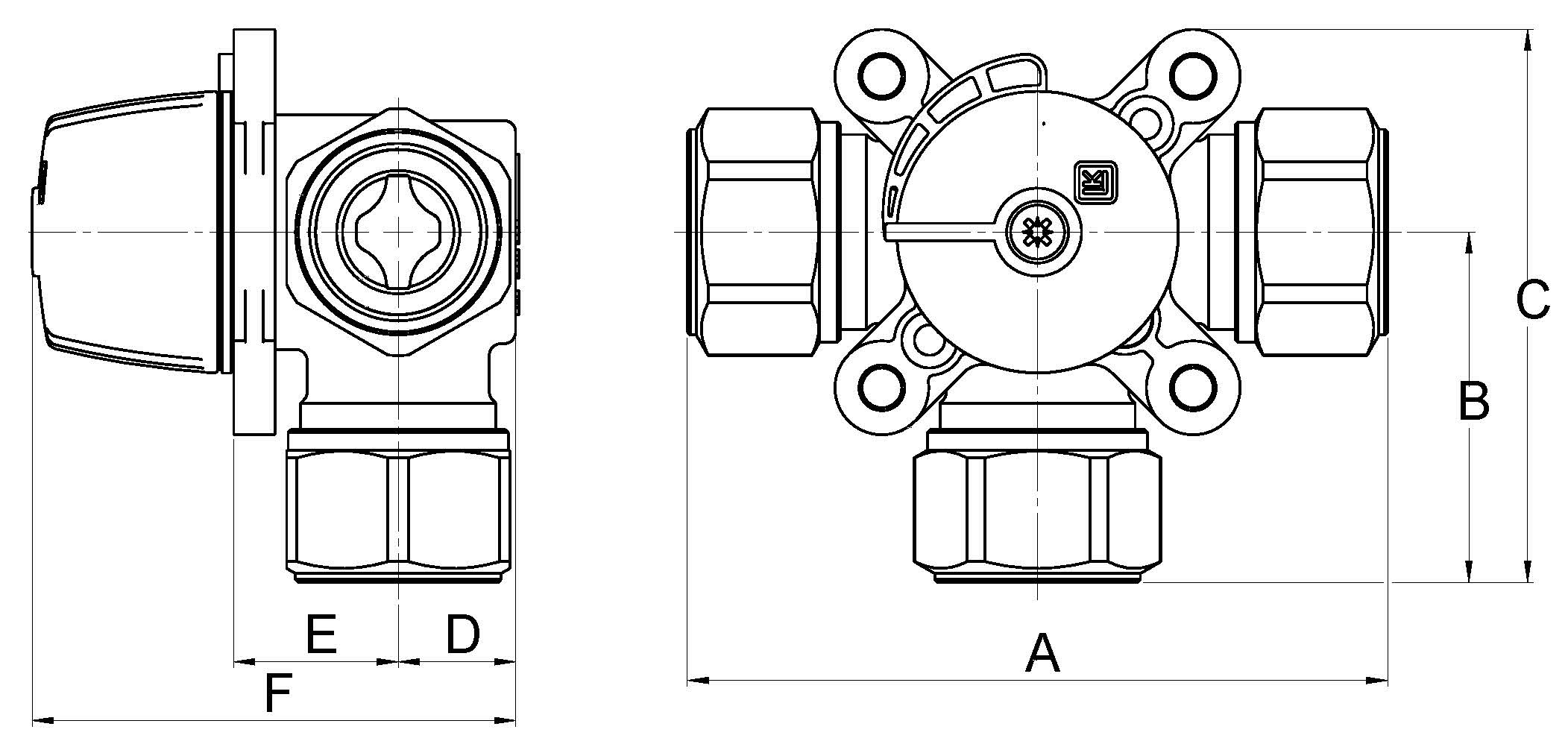

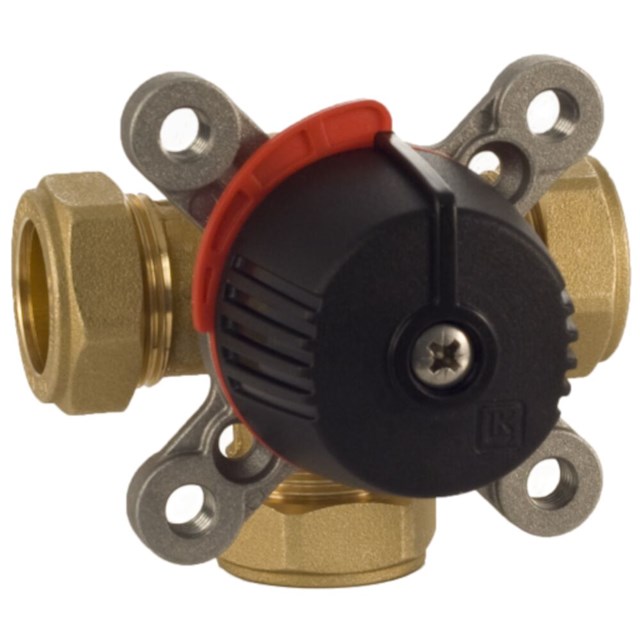

LK 840 - Klämringskoppling

LK 840 - Klämringskoppling 6 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180857 15 mm 2,5 114 57 92 20 28 82 0,8
180858 18 mm 2,5 114 57 92 20 28 82 0,8
180859 22 mm 2,5 114 57 92 20 28 82 0,8
180893 22 mm 6,3 87 44 78 20 28 82 0,8
180860 28 mm 4,0 120 60 95 20 28 82 0,8
180861 28 mm 6,3 120 60 95 20 28 82 0,8

180857

Dim. 15 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

180858

Dim. 18 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

180859

Dim. 22 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

180893

Dim. 22 mm
Kvs m³/h 6,3
A mm 87
B mm 44
C mm 78
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

180860

Dim. 28 mm
Kvs m³/h 4,0
A mm 120
B mm 60
C mm 95
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

180861

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 95
D mm 20
E mm 28
F mm 82
Vikt (kg) 0,8
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 840 ThermoMix® är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem.
LK 840 ThermoMix® är lämplig för motorisering.
LK 840 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 840 ThermoMix® kan enkelt anpassas för höger- eller vänstermontage.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 110 °C (120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa ( 0,5 bar)
Läckage: < 1% av Kvs vid 50 kPa
Vridvinkel: 90°/360°
Vridmoment: < 1 Nm
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, inre lock: PPS Komposit
Material, yttre lock: Aluminium
Material, slid/axel: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

Applikationer

Tekniska diagram

Ventilkaraktäristik

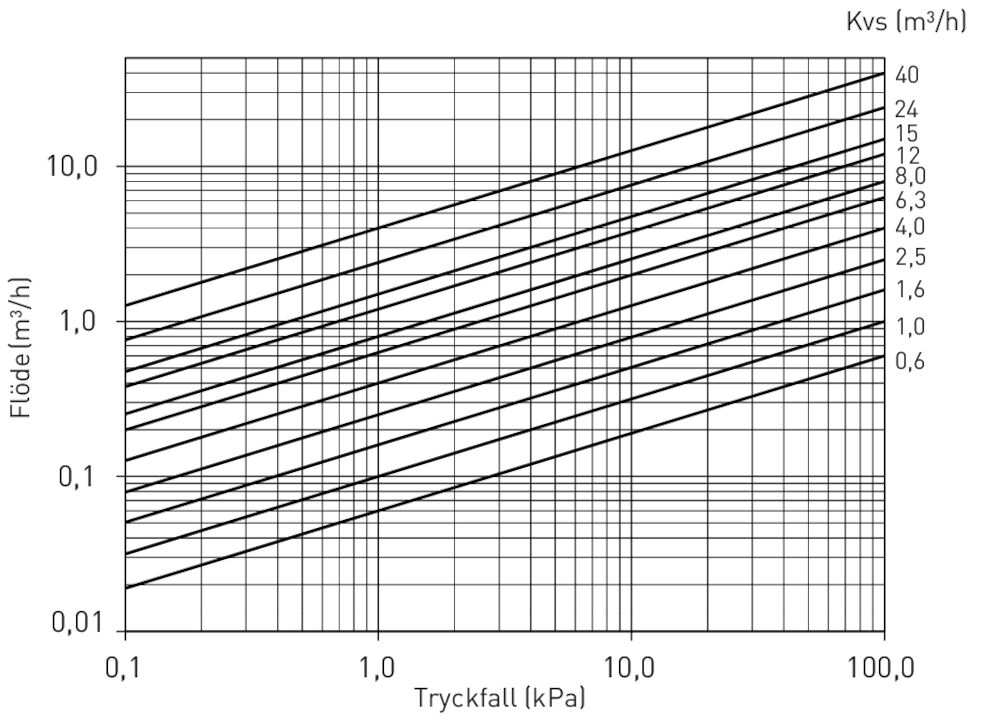

Kapacitetsdiagram

Dokumentation

Produktblad

LK 840 ThermoMix®

Instruktionsmanual

840 ThermoMix - Instruction_ 048612

Instruktionsmanual

840 ThermoMix DN 40_50 - Instruction_148576

Instruktionsmanual

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certifikat/Typgodkännande

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

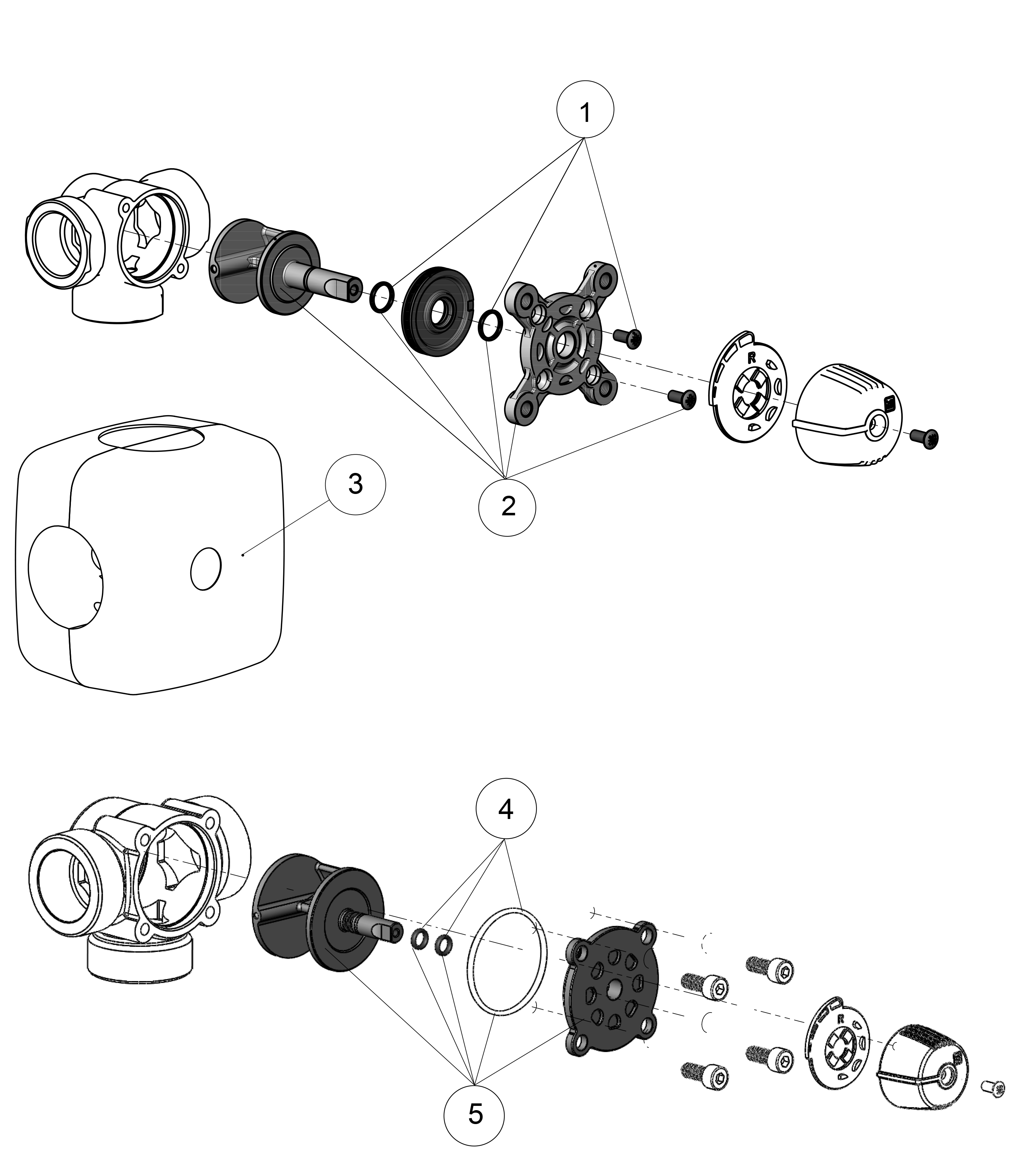

Tillbehör & reservdelar

Artikelnr. Artikel Position
187066 Tätningssats 811/840/841, DN 15-20 1
187067 Tätningssats 840/841/842, DN 25-32 1
187068 Rep. sats 840, DN 15-20 2
187070 Rep. sats 840, DN 25-32 2
187107 Isolering, DN 15-20 3
187108 Isolering, DN 25-32 3
187078 Tätningssats 840/841, DN 40-50 4
187079 Rep. sats 840, DN 40 5
187116 Rep. sats 840, DN 50 5

Video

LK SmartComfort monteras på LK 840 ThermoMix®
LK 840 ThermoMix® - Byte av tätningssats

Frågor & svar

Passar LK SmartComfort på en shuntventil av ett annat fabrikat?

Ja vi tillhandahåller monteringssatser för andra fabrikat, se under monteringssatser på hemsidan
