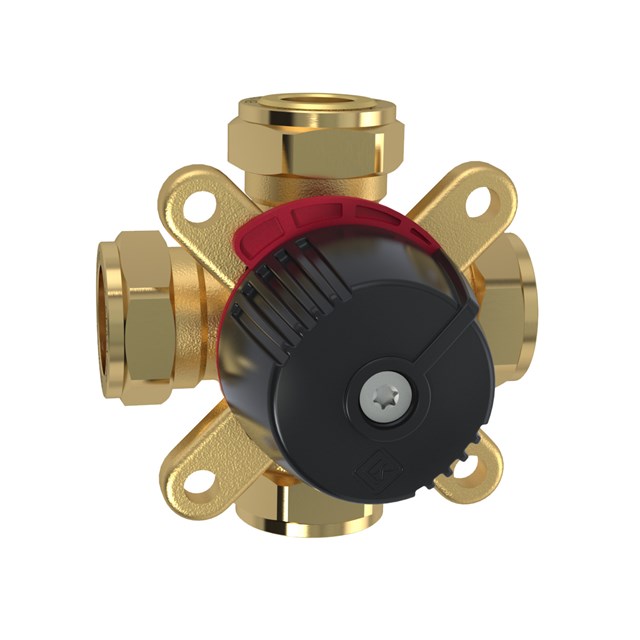

LK 831 ThermoMix® B

LK 831 ThermoMix® B

  • Lätt att anpassa för montering på höger eller vänster sida
  • Enkel att motorisera

LK 831 ThermoMix® B 4-vägs bivalent shuntventil är avsedd för värme­system med två energikällor som är serie- eller parallellkopplade eller för ackumulatorsystem där energi tas från två nivåer. LK 831 ThermoMi...

Läs mer

LK 831 ThermoMix® B

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

LK 831 - Klämringskoppling

LK 831 - Klämringskoppling 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
180591 22 mm 4,0 87 43,5 87 20 26 80 0,7

180591

Dim. 22 mm
Kvs m³/h 4,0
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Vikt (kg) 0,7

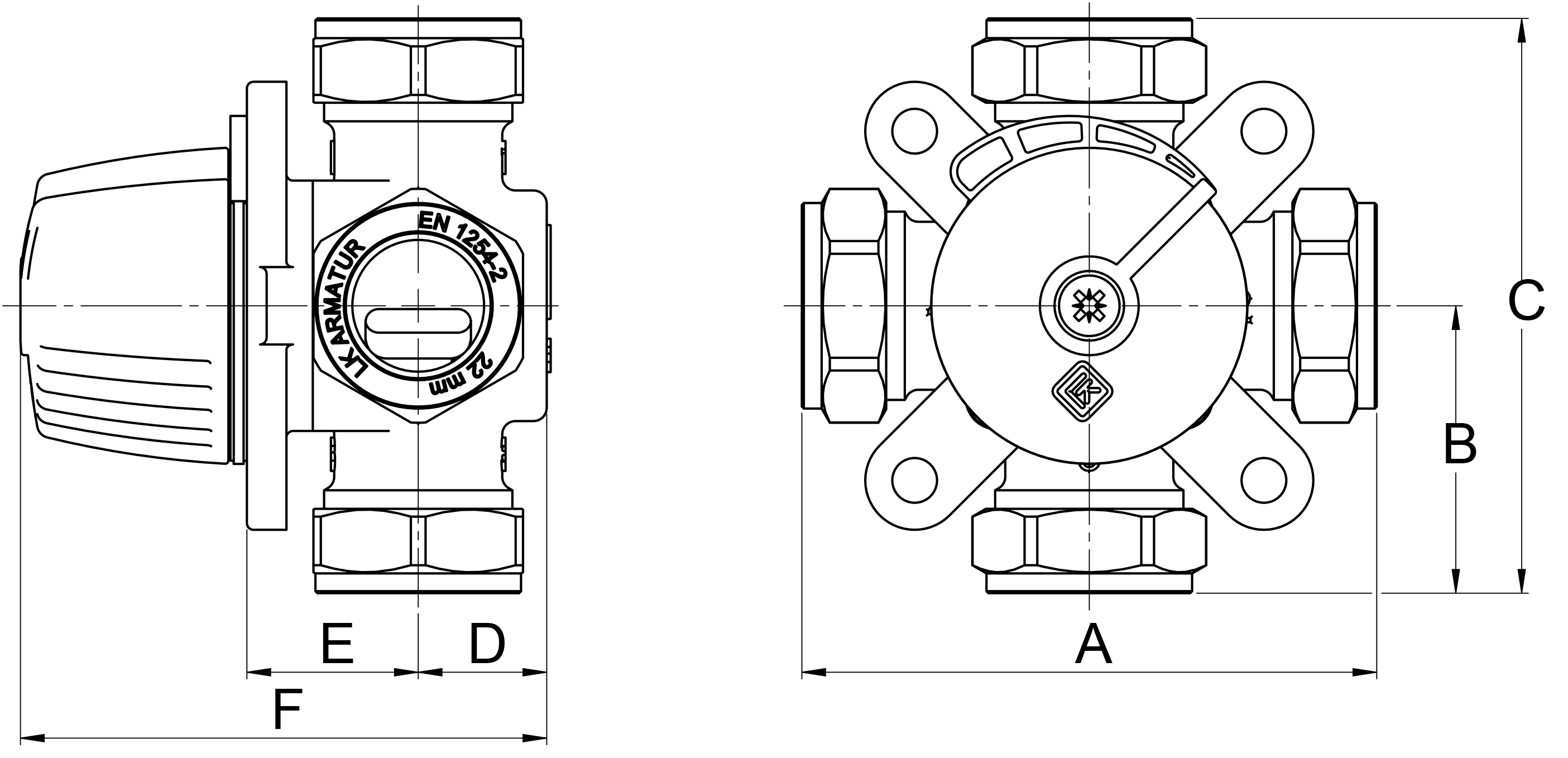

Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 831 ThermoMix® B 4-vägs bivalent shuntventil är avsedd för värme­system med två energikällor som är serie- eller parallellkopplade eller för ackumulatorsystem där energi tas från två nivåer.

LK 831 ThermoMix® B är utformad för att användas med en automatisk shuntreglering, vilket säkerställer att den mest fördelaktiga värmekällan alltid prioriteras.

Monteringen av ventilen är lägesoberoende. Anslutningsportarna är märkta 1-4. Ventilen ska monteras enligt 1=Tillopp, 2=Retur, 3=Sekundär värme och 4=Primär värme.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 110 °C
(120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa ( 0,5 bar)
Läckage: < 1% av Kvs vid 50 kPa
Vridvinkel: 90°
Vridmoment: < 1 Nm
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N
Material, slid/axel: Mässing EN 12164 CW614N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

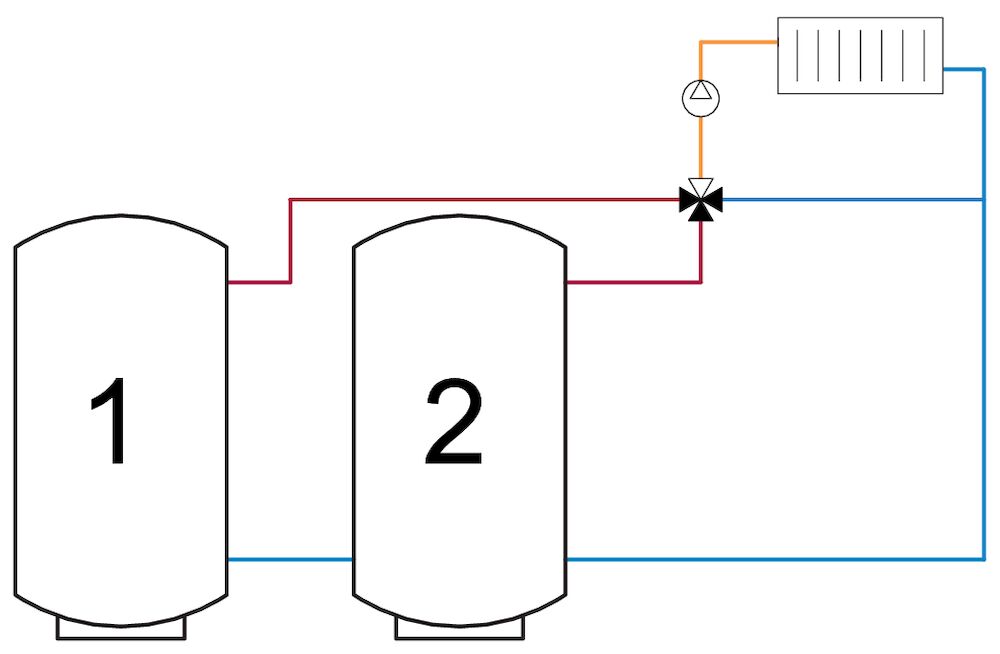

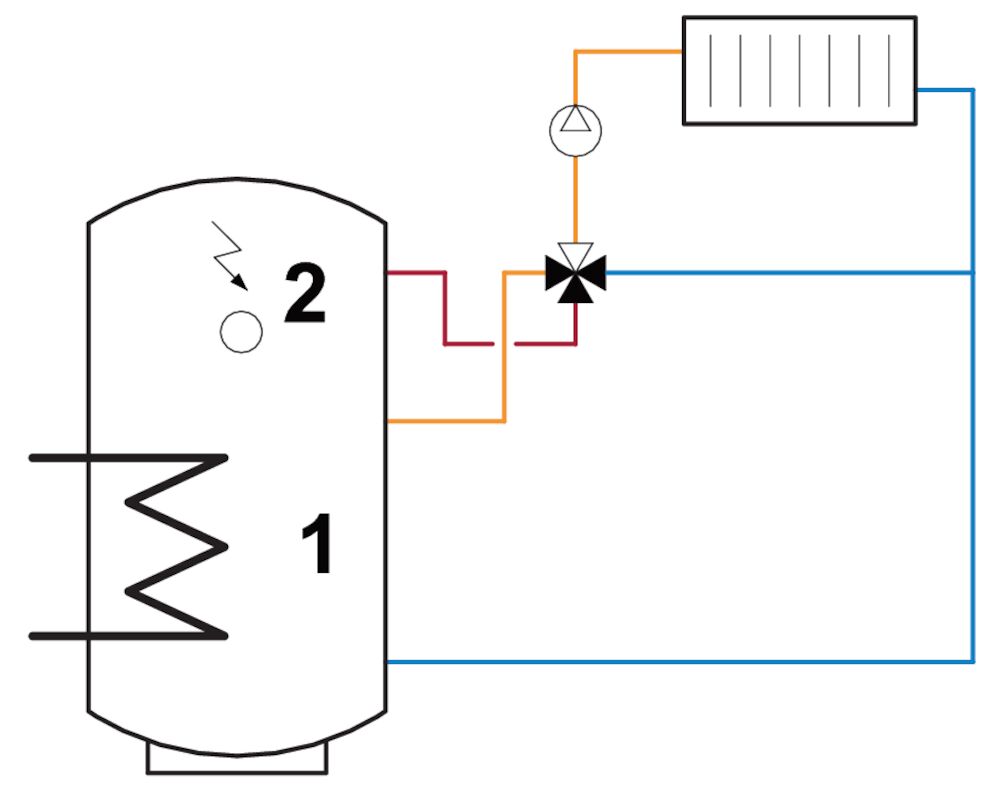

Applikationer

Tekniska diagram

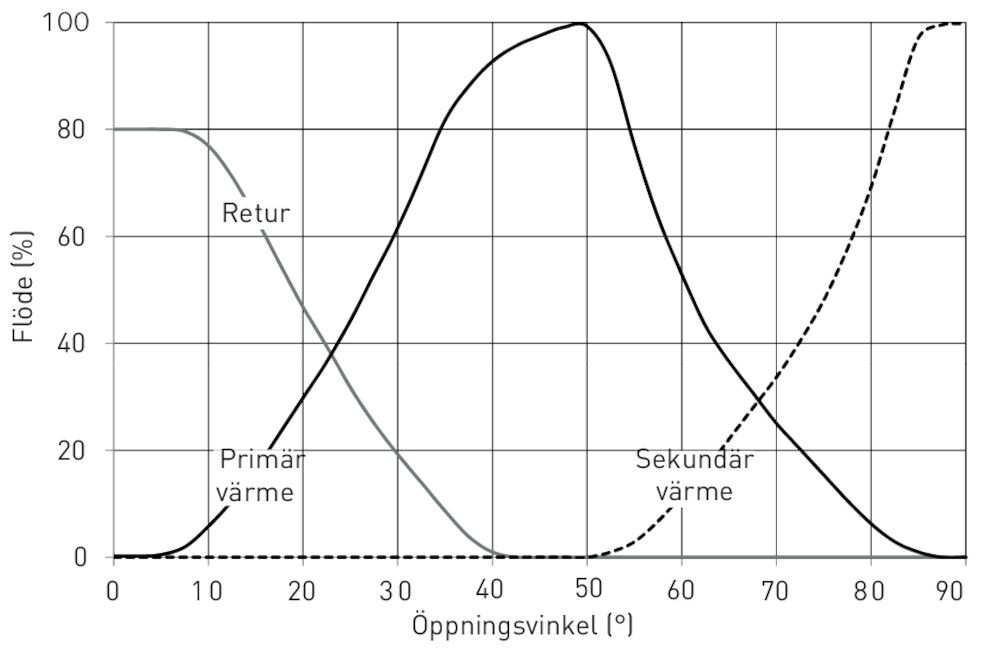

Ventilkaraktäristik

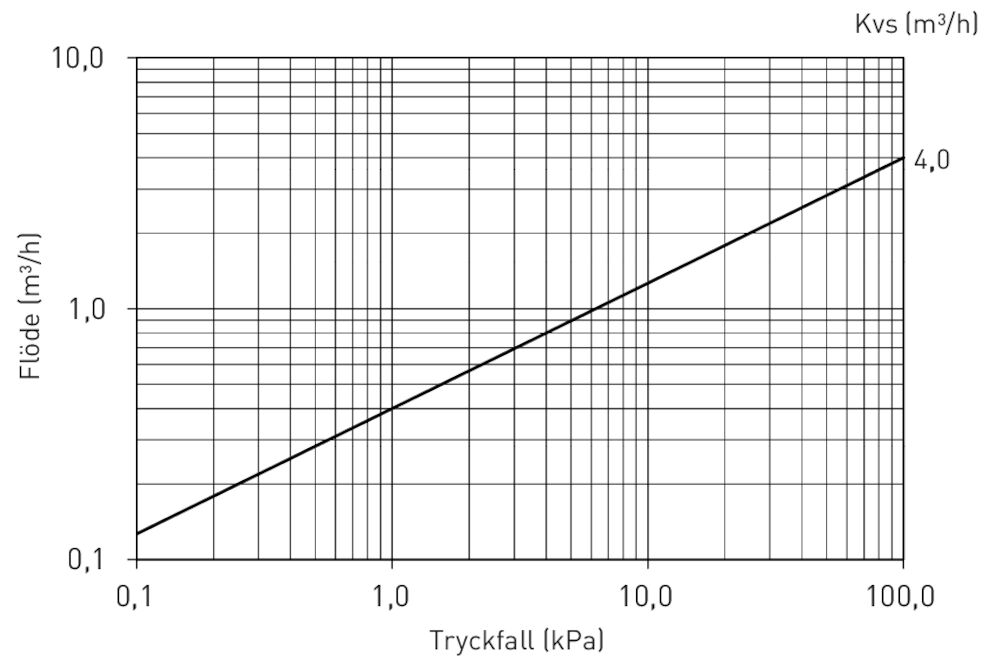

Kapacitetsdiagram

Dokumentation

Produktblad

LK 831 ThermoMix® B

Instruktionsmanual

831 ThermoMix - Instruction_148841

Certifikat/Typgodkännande

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

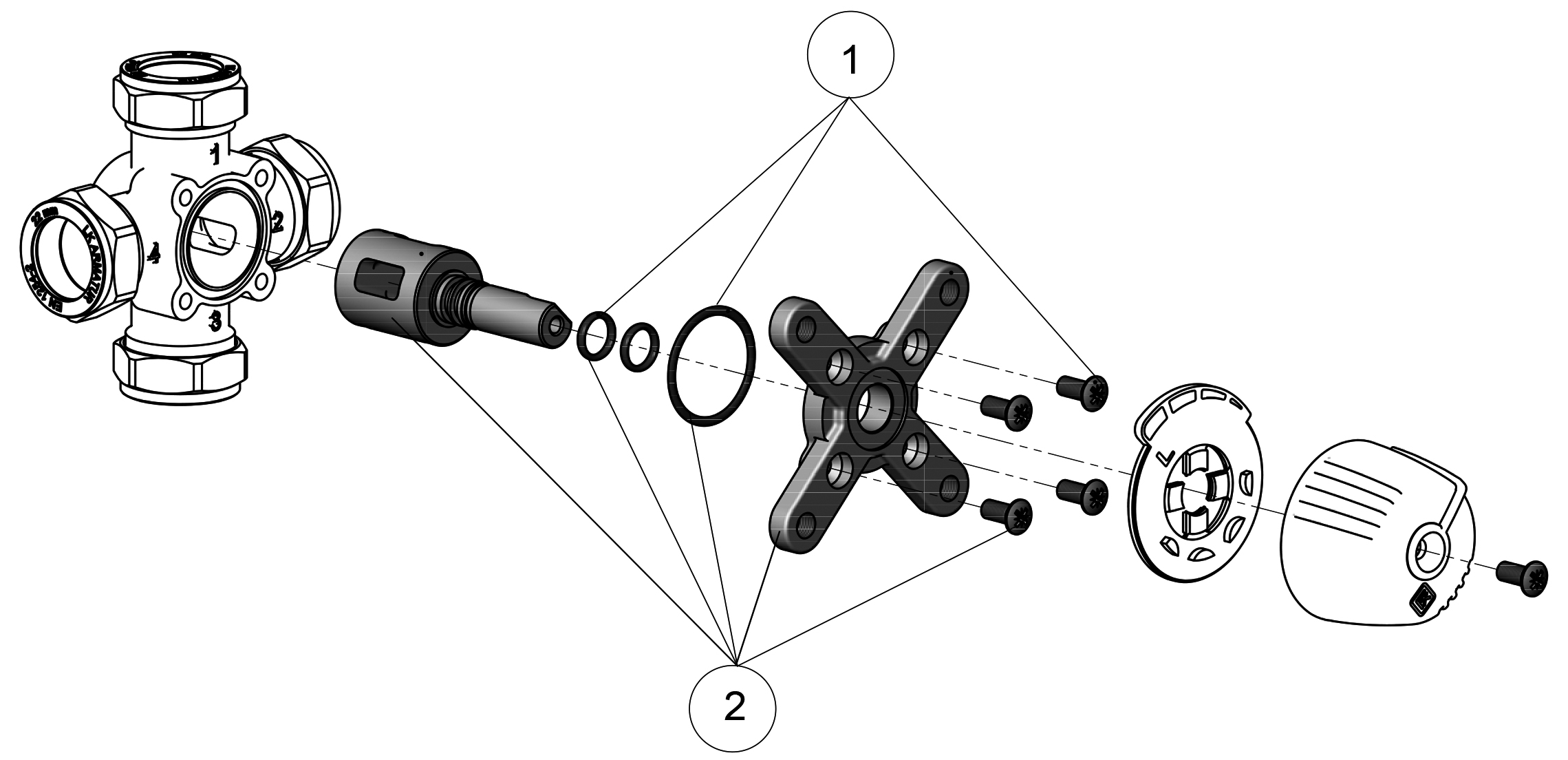

Tillbehör & reservdelar

Artikelnr. Artikel Position
187059 Tätningssats 830/831, DN 15-20 1
187065 Rep. sats 831, DN 20, Kvs 4,0 2

Video

LK 831 ThermoMix®

Frågor & svar

Passar LK SmartComfort på en shuntventil av ett annat fabrikat?

Ja vi tillhandahåller monteringssatser för andra fabrikat, se under monteringssatser på hemsidan
