LK 520 MultiFill® 32

Artiklar
Detaljerad information
Dokumentation

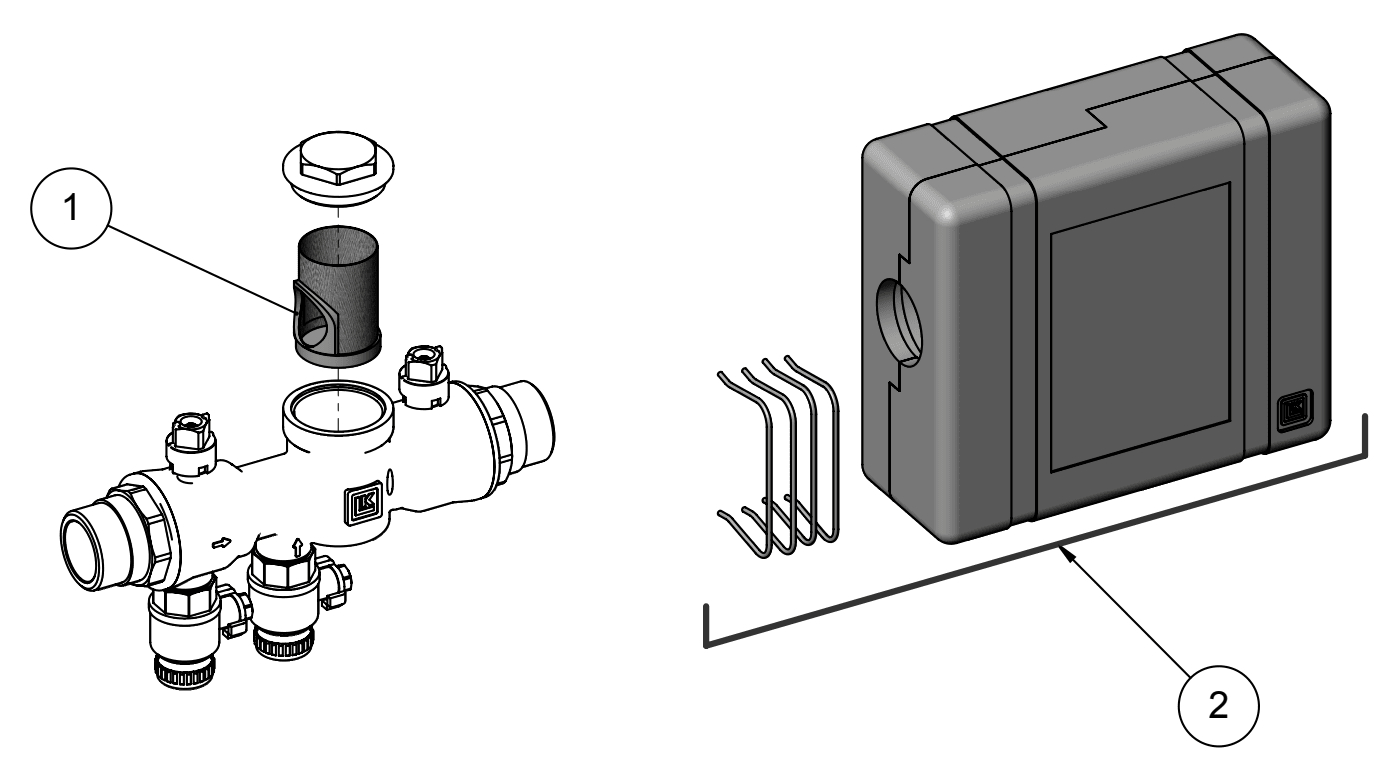

Tillbehör & reservdelar
Frågor & svar

Artiklar

LK 520-32 Utvändig gänga 1 artikel

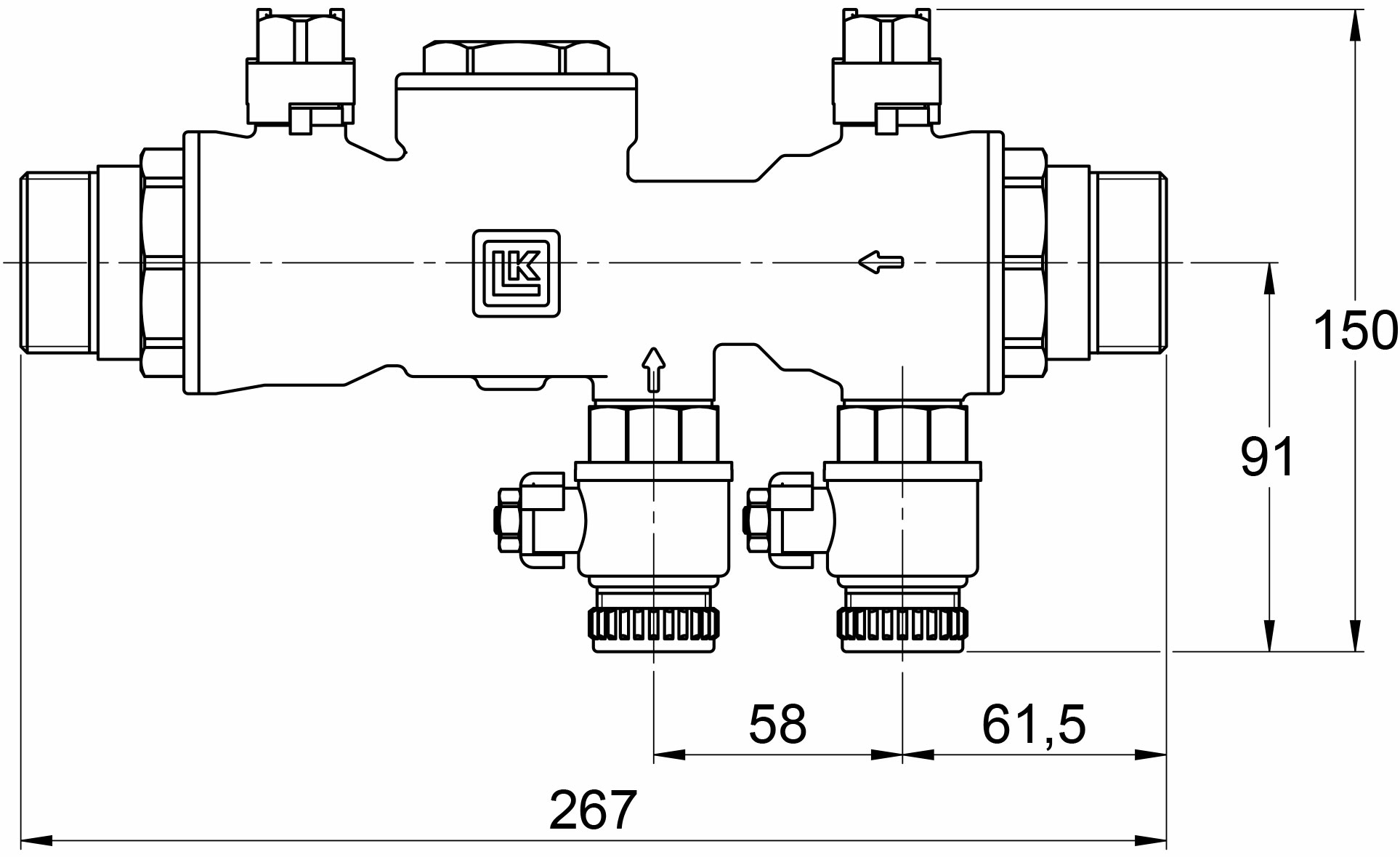

Dimension 1 - Röranslutning mot kollektorslang Dimension 2 - Anslutning för påfyllning av vätska

Artikel	Dim.	Dim. 2	Kvs m³/h	Vikt (kg)	Artikellista
091193	2 x G 1¼"	2 x G ¾"	22	3,2

Dim.	2 x G 1¼"
Dim. 2	2 x G ¾"

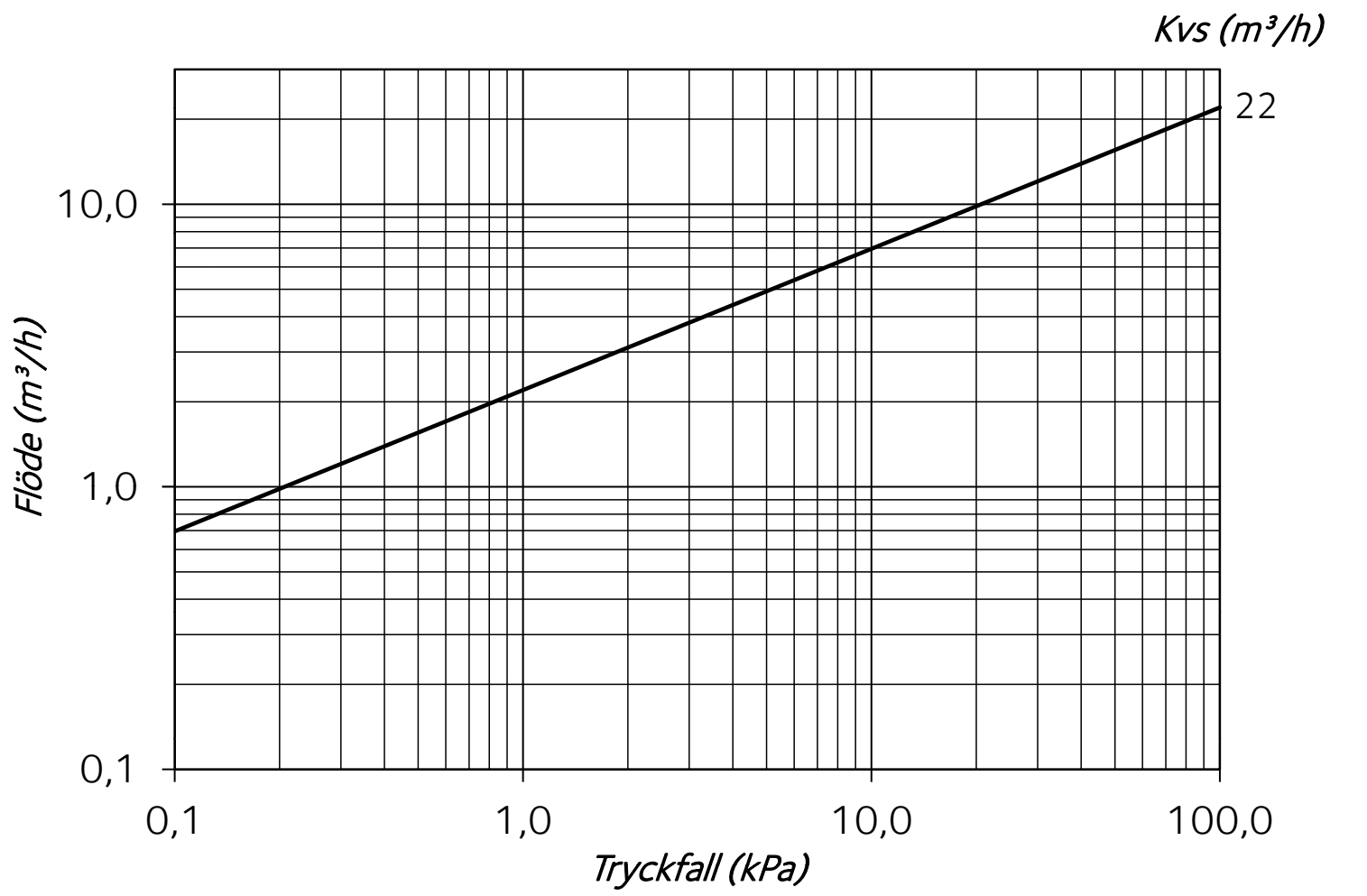

Kvs m³/h	22
Vikt (kg)	3,2
Artikellista

Detaljerad information

Beskrivning

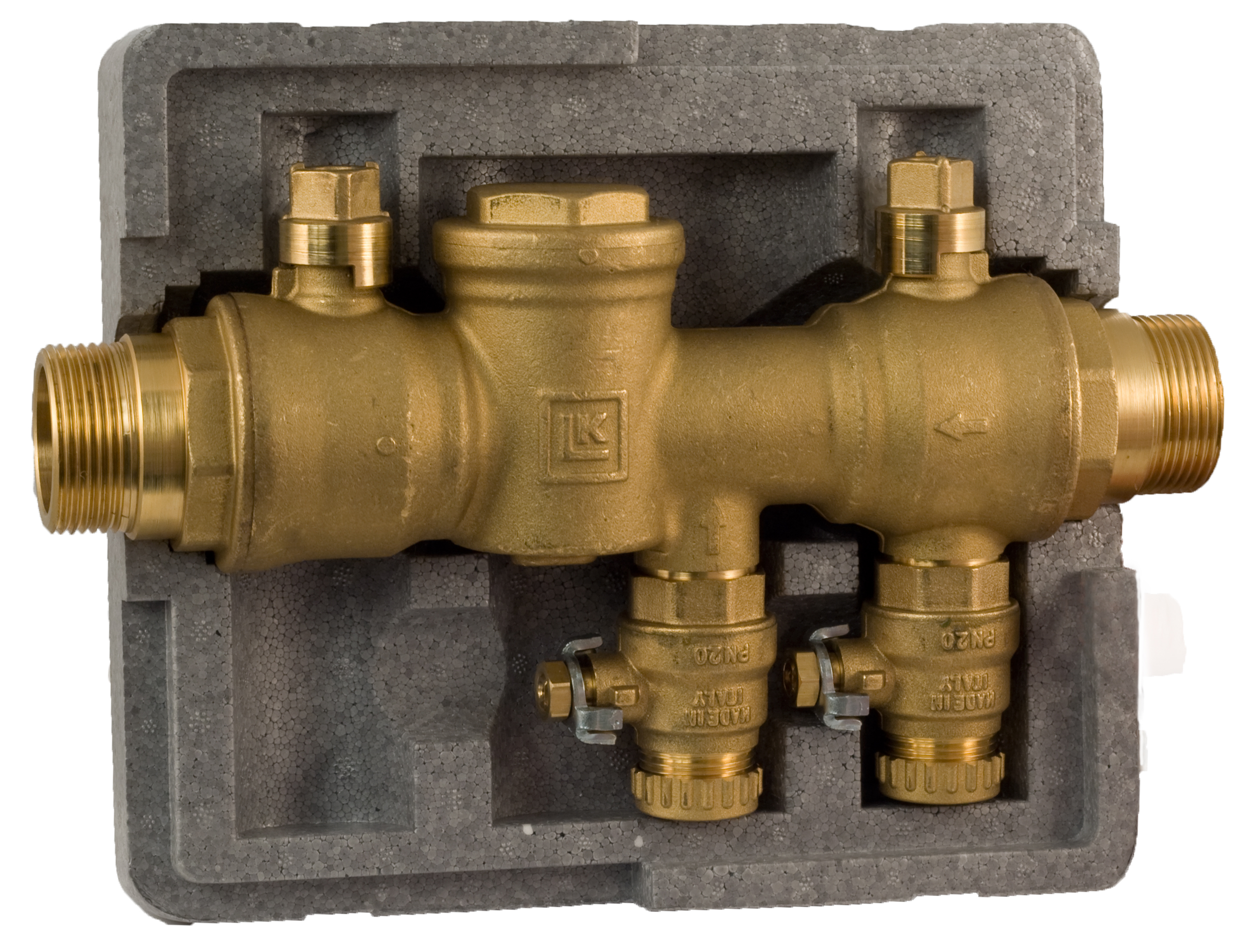

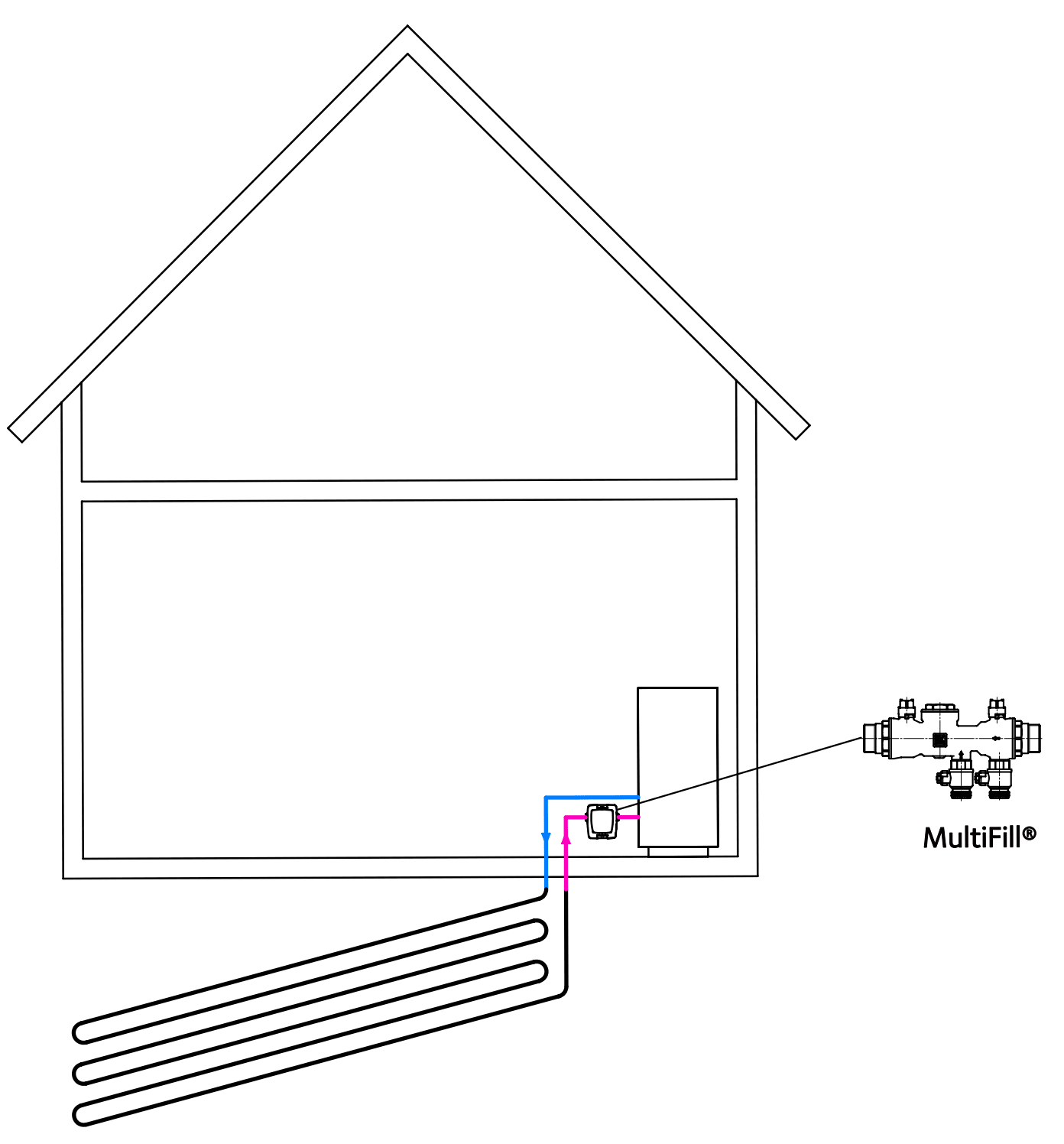

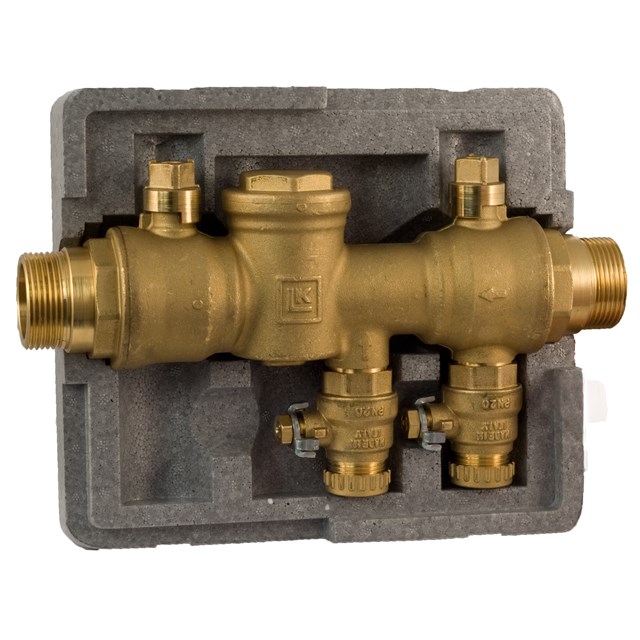

LK 520 MultiFill® 32 är en kompakt kombinationsventil för enkel påfyllning av köldbärarvätska i kollektorslangen till markvärmepumpar. Ventilen har ett filter som skyddar förångaren mot eventuella partiklar. Den levereras med en isolering för att skydda mot kondens och eventuell isbildning. Ventilens kompakta konstruktion gör den installationsvänlig även i trånga utrymmen. LK 520 MultiFill® 32 kan även användas i andra applikationer med behov av påfyllning och filtrering.

Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras med den medlevererade isoleringen.

Utöver rengöring av filtret krävs inget underhåll. Rengöring av filtret bör utföras direkt efter installation, efter en månad och därefter vartannat år eller vid påfyllning av vätska i systemet. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck:	1,0 MPa (10 bar)
Arbetstemperatur:	Min. -20°C/Max. +60°C
Masköppning, filter:	1,0 mm
Gängstandard:	G - utvändig gänga
Media 1:	Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Material, ventilhus:	Mässing EN 12165 CW617N
Material, isolering:	Expanderad Polystyren EPS
Material, filterinsats:	Rostfritt stål
Material, tätningar:	EPDM

Applikationer

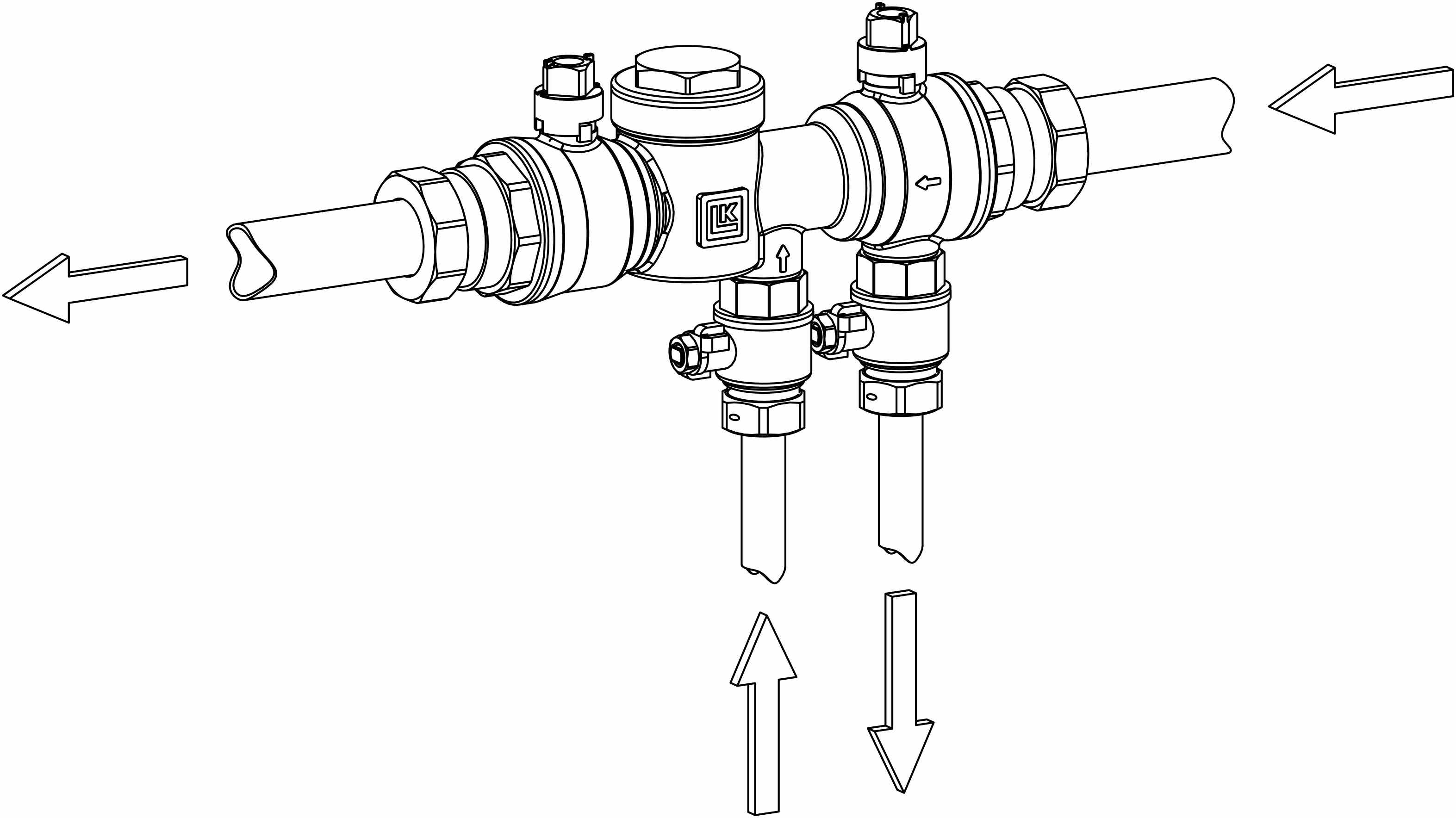

Påfyllning av köldbärarvätska

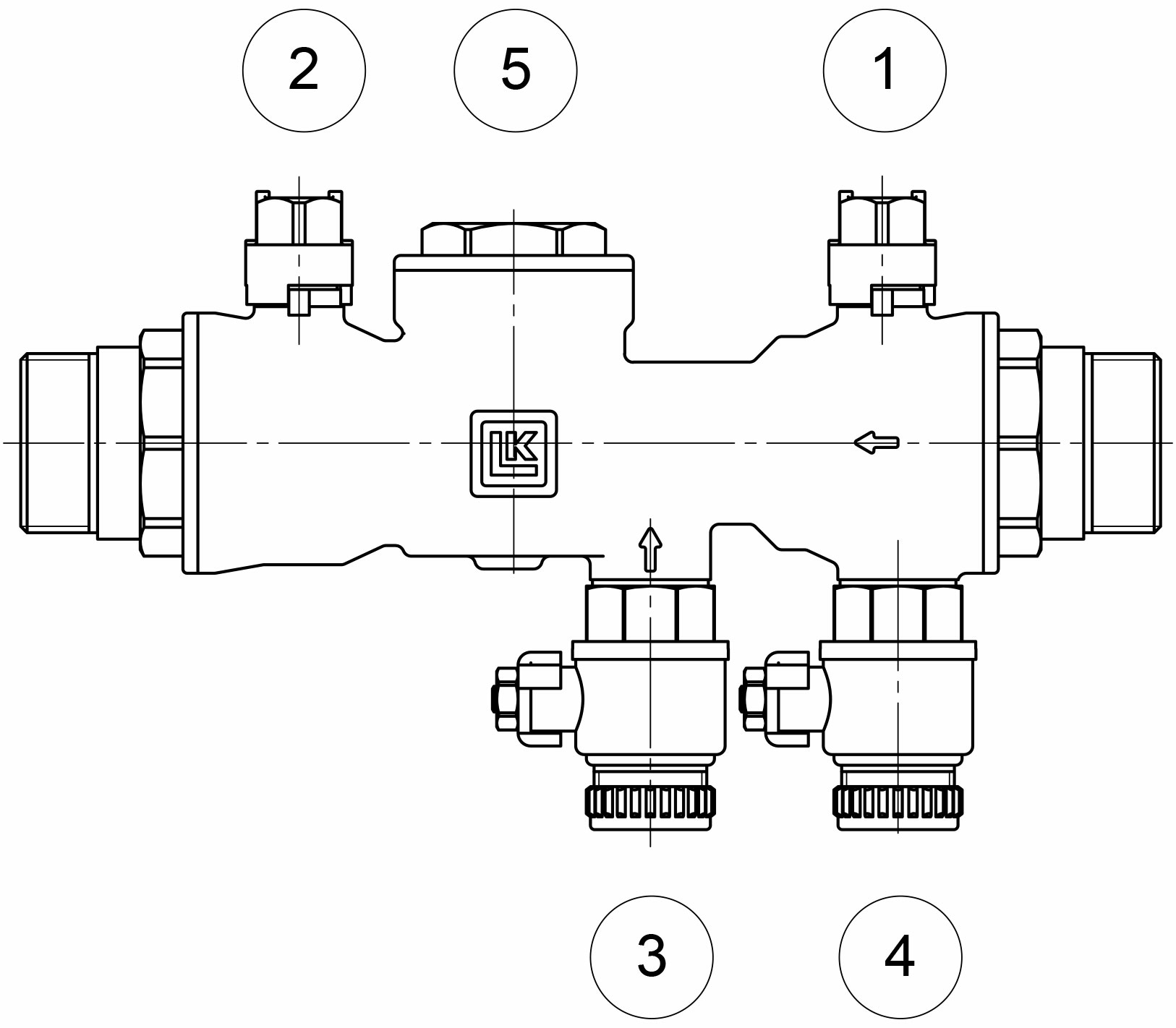

Stäng ventil 1. Anslut köldbärarpåfyllningen enligt flödespil till ventil 3. Anslut köldbärarretur till ventil 4. Efter avslutad påfyllning, stäng ventilerna 3 och 4. Öppna ventil 1.

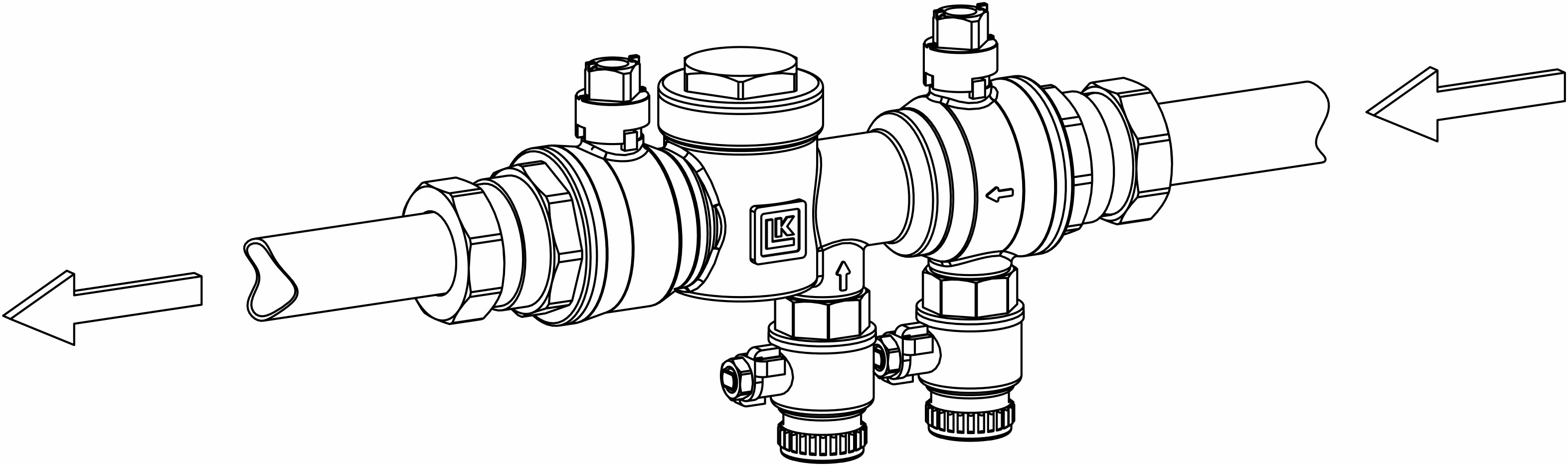

Rengöring av filtret
Stäng ventilerna 1 och 2. Skruva av filterlocket 5. Spola rent filtret. Vid återmontering skall tappen under filterhållaren passas in i avsett hål i filterhuset. Fyll därefter på några centiliter köldbärarvätska för att undvika luft i systemet.
