LK 522 FilterBall Magnet

LK 522 FilterBall Magnet

  • Avzinkningshärdig mässing
  • Enkel rengöring av filter
  • Magnet Neodym, 12.000 gs

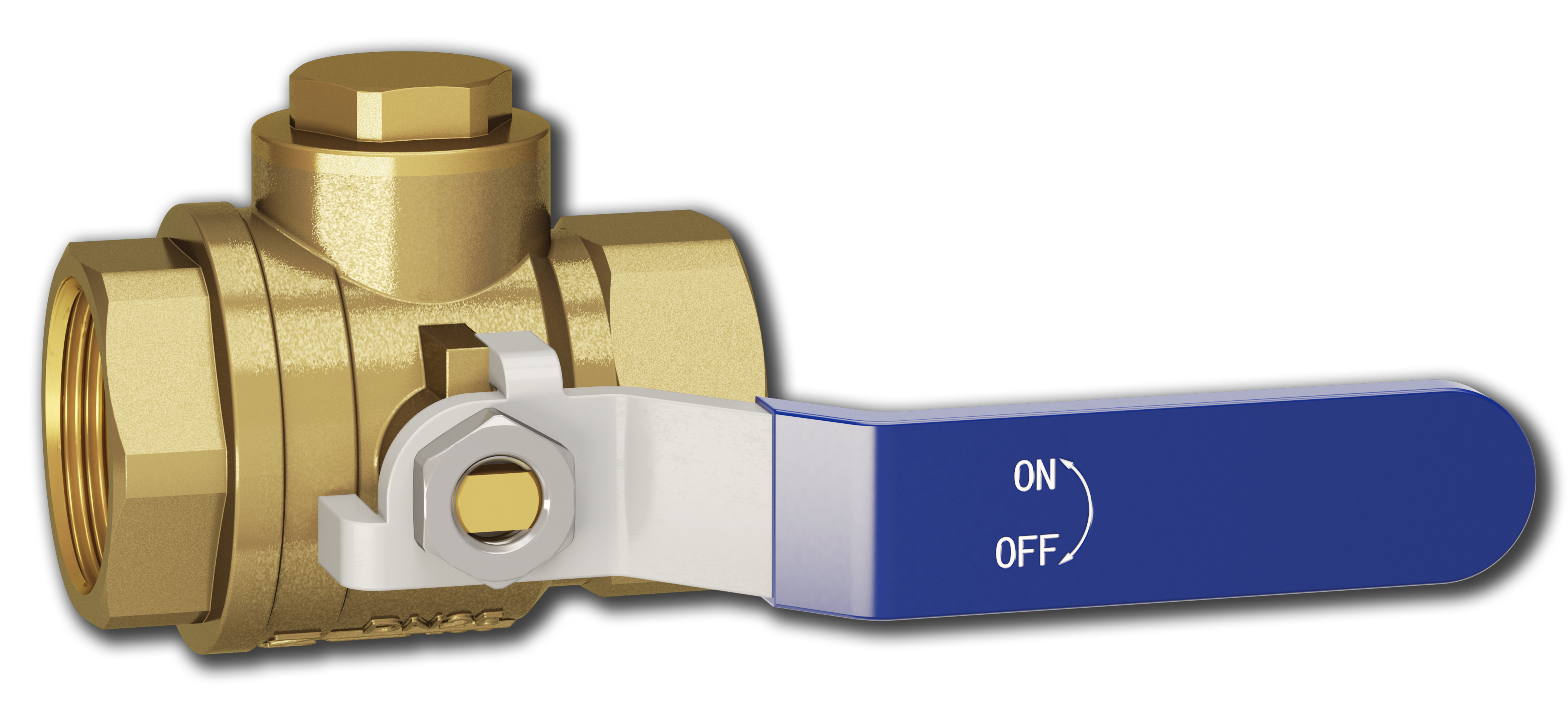

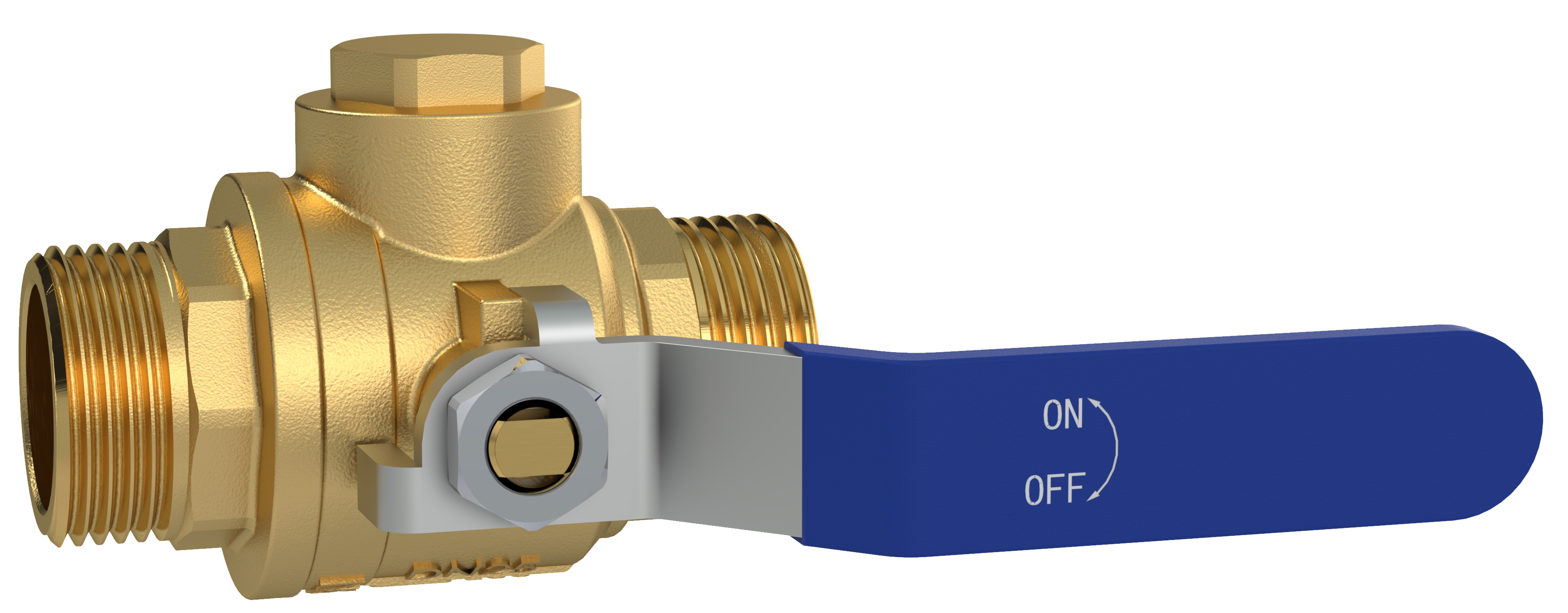

LK 522 FilterBall Magnet är en kulfilterventil med intergrerad magnet för uppsamling av magnetit, lämplig för värme-, kyl- och tappvattensystem.

LK 522 FilterBall Magnet

Artiklar

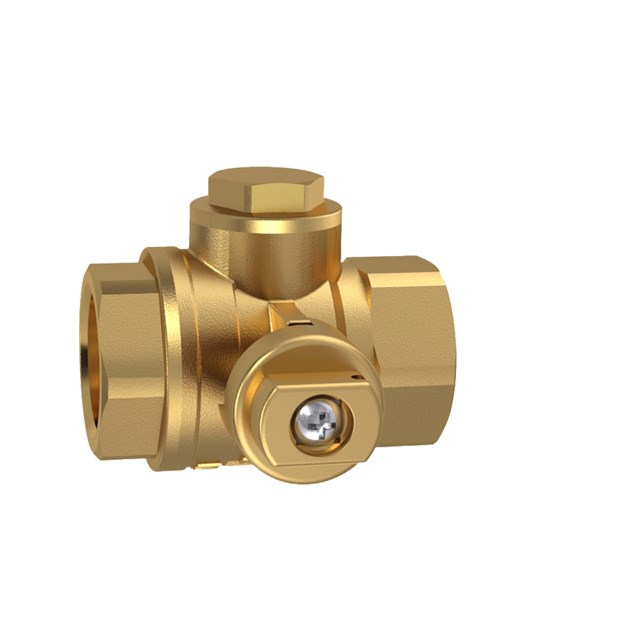

LK 522 Magnet - Invändig gänga

LK 522 Magnet - Invändig gänga 5 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmärkning Vikt (kg) Måttskiss Artikellista
182274 Rp ¾" 5,0 60 55 87 117 51 Masköppning, filter: 0,7 mm 0,3
182275 Rp 1" 10,0 71 60 107 142 61 Masköppning, filter: 0,7 mm 0,5
182276 Rp 1¼" 17,0 84 65 107 149 75 Masköppning, filter: 0,7 mm 0,9
182277 Rp 1½" 31,0 93 80 143 189 88 Masköppning, filter: 0,7 mm 1,3
182278 Rp 2" 43,0 119 90 143 203 105 Masköppning, filter: 0,7 mm 2,1

182274

Dim. Rp ¾"
Kvs m³/h 5,0
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,3
Måttskiss
Artikellista

182275

Dim. Rp 1"
Kvs m³/h 10,0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,5
Måttskiss
Artikellista

182276

Dim. Rp 1¼"
Kvs m³/h 17,0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,9
Måttskiss
Artikellista

182277

Dim. Rp 1½"
Kvs m³/h 31,0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 1,3
Måttskiss
Artikellista

182278

Dim. Rp 2"
Kvs m³/h 43,0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 2,1
Måttskiss
Artikellista

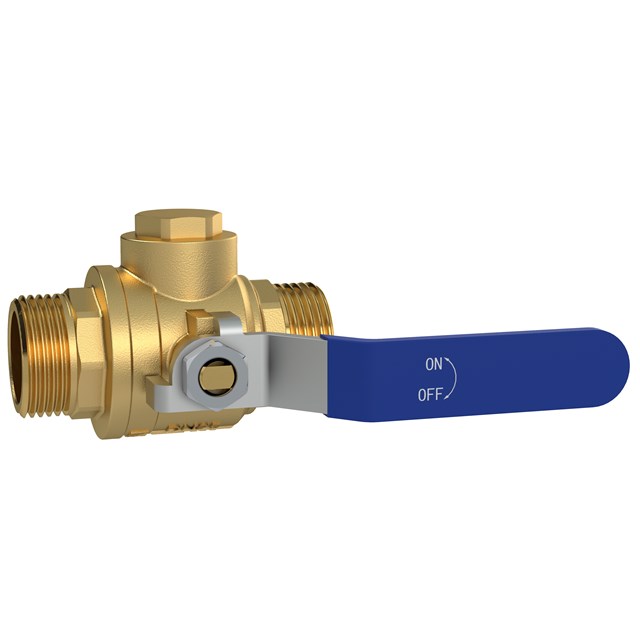

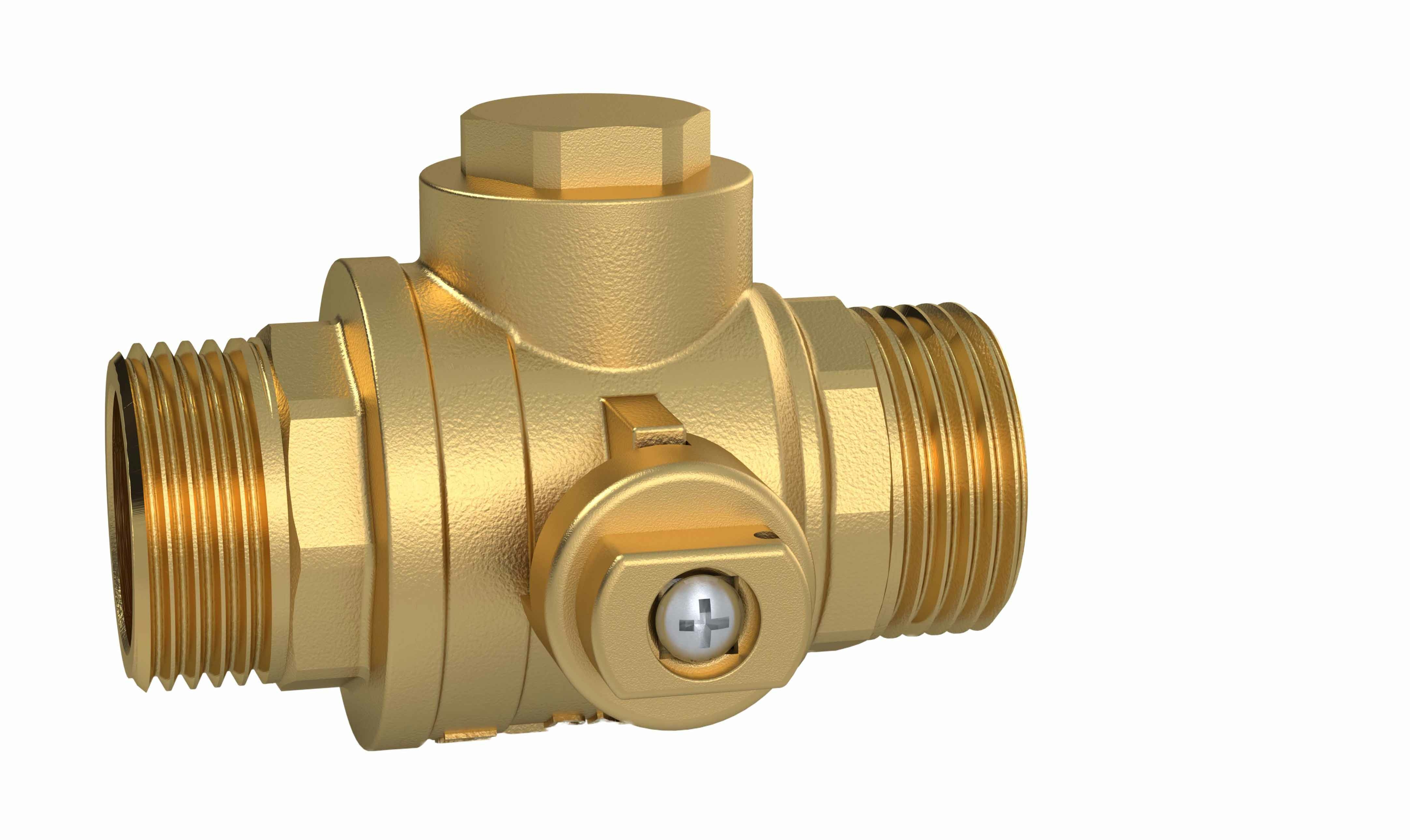

LK 522 Magnet - Utvändig gänga

LK 522 Magnet - Utvändig gänga 2 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmärkning Vikt (kg) Måttskiss Artikellista
182436 G ¾" 4,5 74 55 87 126 51 Masköppning, filter: 0,7 mm 0,4
182437 G 1" 9,0 85,5 60 107 153 61 Masköppning, filter: 0,7 mm 0,6

182436

Dim. G ¾"
Kvs m³/h 4,5
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,4
Måttskiss
Artikellista

182437

Dim. G 1"
Kvs m³/h 9,0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,6
Måttskiss
Artikellista

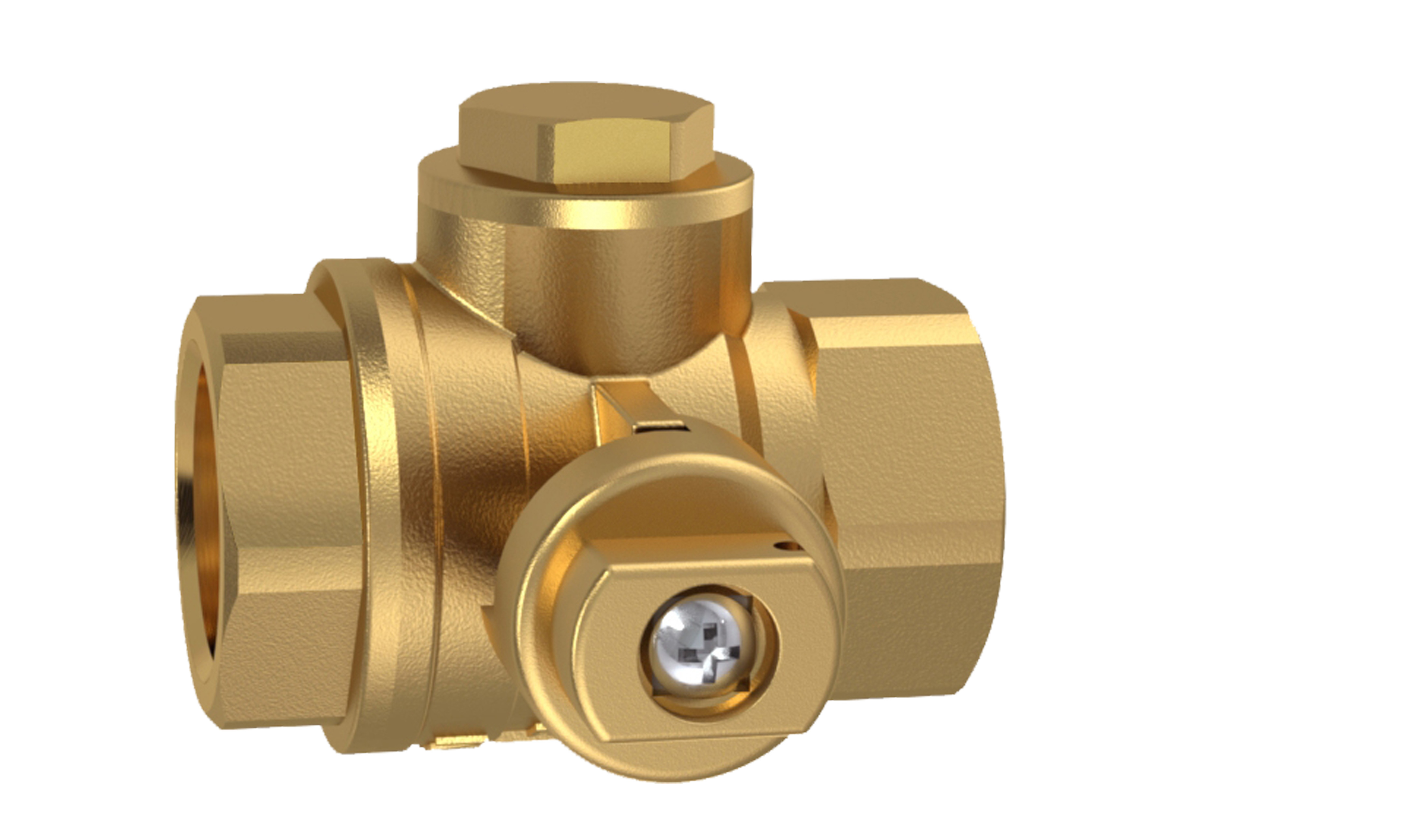

LK 522 Magnet, utan vred - Invändig gänga

LK 522 Magnet, utan vred - Invändig gänga 5 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182343 Rp 1" 9,0 71 46 36 61 Masköppning, filter: 0,5 mm 0,5
182342 Rp ¾" 4,5 60 42 30 51 Masköppning, filter: 0,5 mm 0,3
182344 Rp 1¼" 16,0 84 54 42 75 Masköppning, filter: 0,5 mm 0,9
182345 Rp 1½" 19,0 93 61 47 88 Masköppning, filter: 0,5 mm 1,3
182346 Rp 2" 21,0 119 69 60 105 Masköppning, filter: 0,5 mm 2,1

182343

Dim. Rp 1"
Kvs m³/h 9,0
A mm 71
B mm 46
C mm 36
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,5
Måttskiss
Artikellista

182342

Dim. Rp ¾"
Kvs m³/h 4,5
A mm 60
B mm 42
C mm 30
D mm 51
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,3
Måttskiss
Artikellista

182344

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 54
C mm 42
D mm 75
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,9
Måttskiss
Artikellista

182345

Dim. Rp 1½"
Kvs m³/h 19,0
A mm 93
B mm 61
C mm 47
D mm 88
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 1,3
Måttskiss
Artikellista

182346

Dim. Rp 2"
Kvs m³/h 21,0
A mm 119
B mm 69
C mm 60
D mm 105
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 2,1
Måttskiss
Artikellista

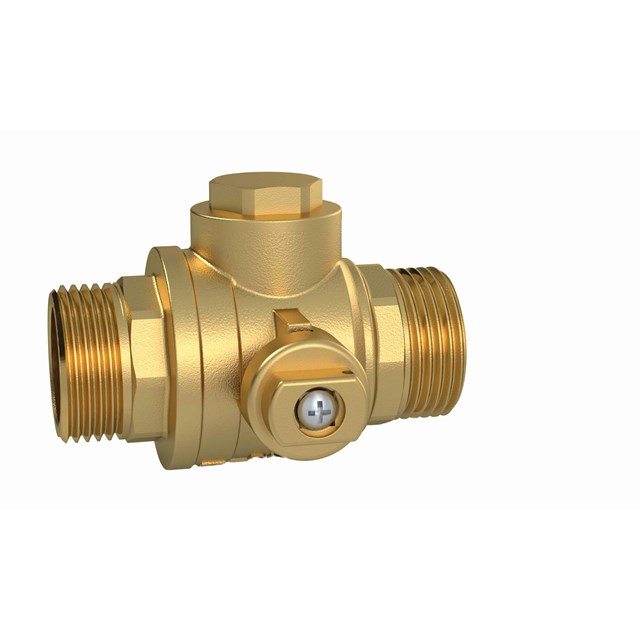

LK 522 Magnet, utan handtag - Utvändig gänga

LK 522 Magnet, utan handtag - Utvändig gänga 2 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182438 G ¾" 4,5 74 42 39 61 Masköppning, filter: 0,5 mm 0,4
182439 G 1" 9,0 85,5 46 45,5 61 Masköppning, filter: 0,5 mm 0,6

182438

Dim. G ¾"
Kvs m³/h 4,5
A mm 74
B mm 42
C mm 39
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,4
Måttskiss
Artikellista

182439

Dim. G 1"
Kvs m³/h 9,0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,6
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 522 FilterBall Magnet är en kulfilterventil med intergrerad magnet för uppsamling av magnetit, lämplig för värme-, kyl- och tappvattensystem.

Filter och magnet rengörs enkelt genom att stänga kulventilen, skruva av locket och ta ut magnet och filter.

Ventilen kräver inget underhåll men installationen bör ändå kontrolleras regelbundet.

Teknisk data

Arbetstemperatur: Min. -20 °C/Max. 120 °C
Max. arbetstryck: 1,6 MPa (16 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: ISO 228/1
Masköppning, filter: 0,7 mm / 0,5 mm
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Material, filterinsats: Rostfritt stål
Övrigt: Magnet Neodym
Material, lockpackning: EPDM
Material, tätningar: PTFE
Axeltätning: Två O-ringar, EPDM

Applikationer

Tekniska diagram

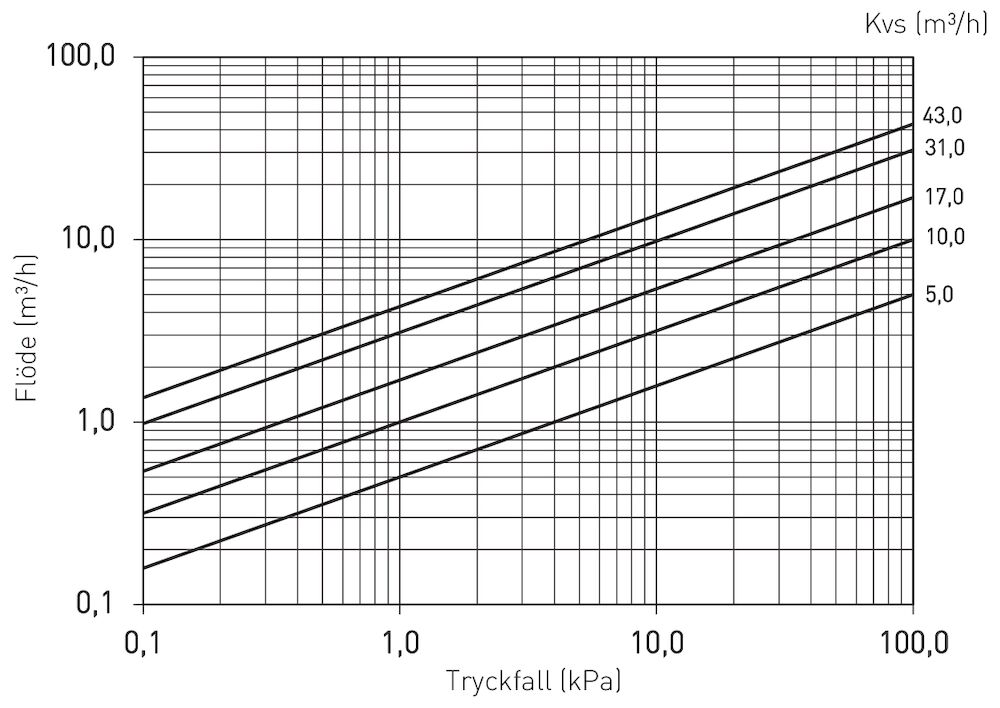

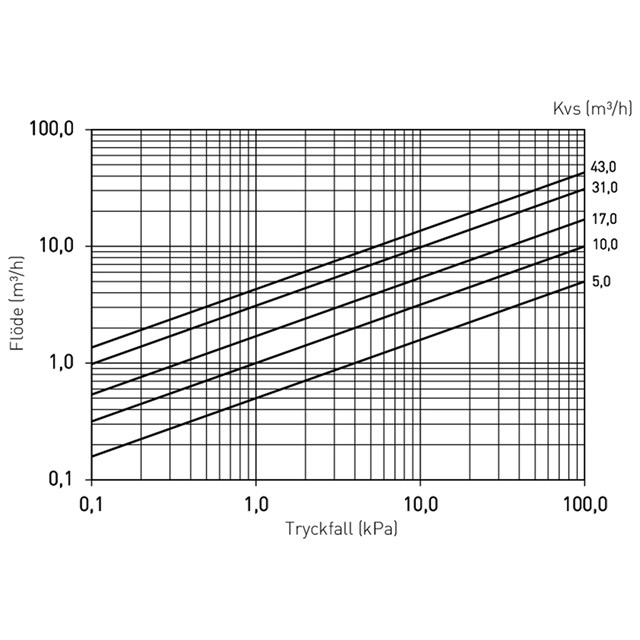

Kapacitetsdiagram - 0,7 mm

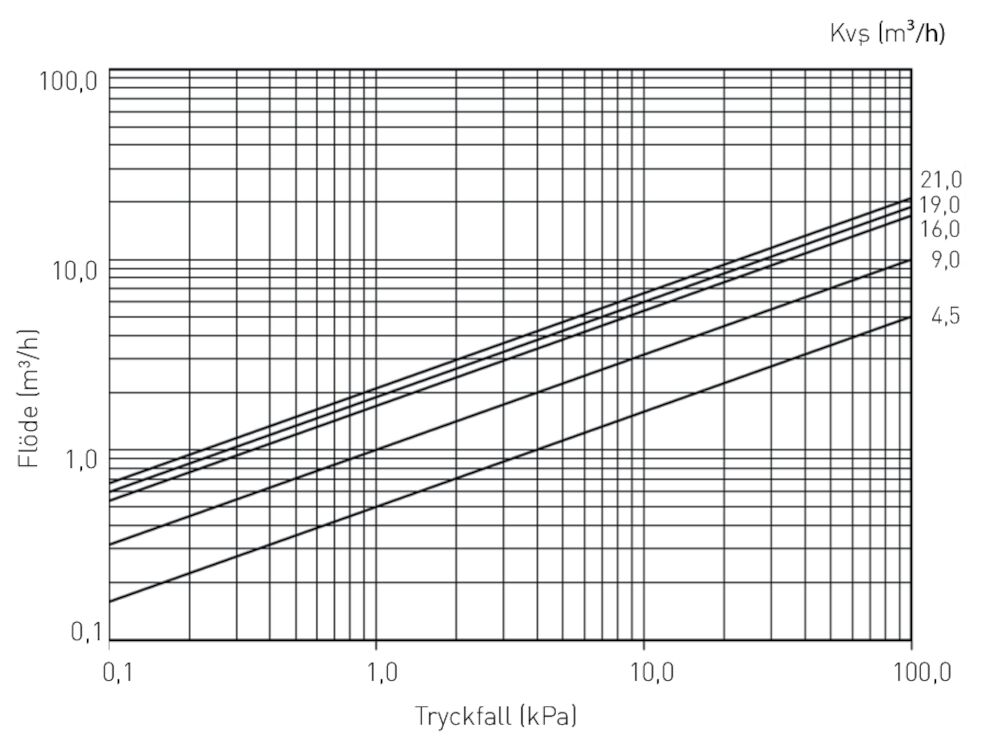

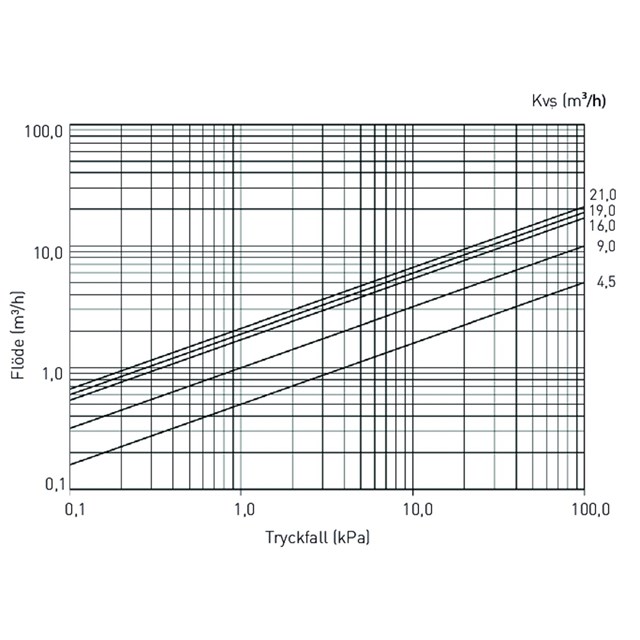

Kapacitetsdiagram - 0,5 mm

Tillbehör & reservdelar

Artikelnr. Artikel Position
095355 522 ¾" Magnet, Låsring 1
095356 522 1" Magnet, Låsring 1
095357 522 1¼" Magnet, Låsring 1
095358 522 1½" Magnet, låsring 1
095359 522 2" Magnet, låsring 1
095414 Filter ¾", Masköppning: 0,7 mm 2
095415 Filter 1", Masköppning: 0,7 mm 2
095416 Filter 1¼", Masköppning: 0,7 mm 2
095417 Filter 1½", Masköppning: 0,7 mm 2
095418 Filter 2", Masköppning: 0,7 mm 2
095419 Filter ¾", Masköppning: 0,5 mm 2
095420 Filter 1", Masköppning: 0,5 mm 2
095421 Filter 2", Masköppning: 0,5 mm 2
095422 Filter 1½", Masköppning: 0,5 mm 2
095423 Filter 2", Masköppning: 0,5 mm 2
095437 Lock & O-Ring ¾" 3
095438 Lock & O-Ring 1" 3
095439 Lock & O-Ring 1¼" 3
095440 Lock & O-Ring 1½" 3
095441 Lock & O-Ring 2" 3

Video

LK 522 FilterBall Magnet
