LK 522 FilterBall

LK 522 FilterBall

  • Avzinkningshärdig mässing
  • Enkel rengöring av filter

LK 522 FilterBall är en kulventil med integrerat filter, lämplig för värme-, kyl- och tappvattensystem.

LK 522 FilterBall

Artiklar

LK 522 - Invändig gänga

LK 522 - Invändig gänga 5 artiklar

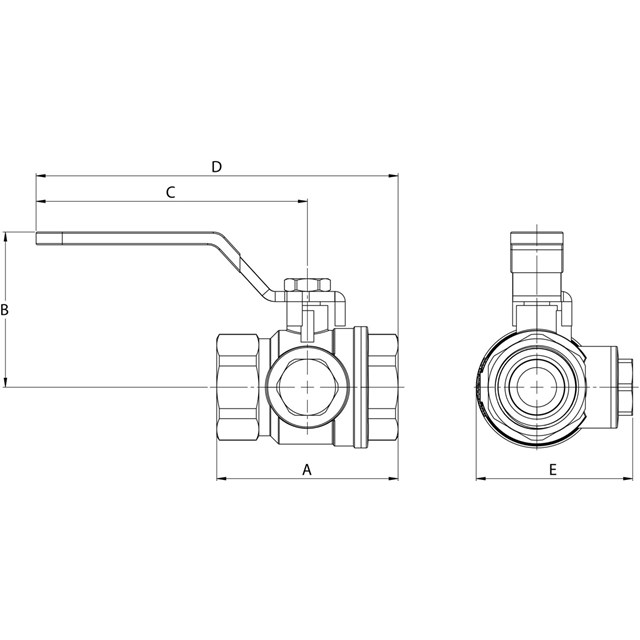

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmärkning Vikt (kg) Måttskiss Artikellista
182015 Rp ¾" 7,5 60 55 87 117 51 Masköppning, filter: 0,7 mm 0,3
182016 Rp 1" 11,0 71 60 107 142 61 Masköppning, filter: 0,7 mm 0,5
182017 Rp 1¼" 20,0 84 65 107 149 75 Masköppning, filter: 0,7 mm 0,9
182018 Rp 1½" 33,0 93 80 143 189 88 Masköppning: filter: 0,7 mm 1,3
182019 Rp 2" 55,0 119 90 143 203 105 Masköppning, filter: 0,7 mm 2,1

182015

Dim. Rp ¾"
Kvs m³/h 7,5
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,3
Måttskiss
Artikellista

182016

Dim. Rp 1"
Kvs m³/h 11,0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,5
Måttskiss
Artikellista

182017

Dim. Rp 1¼"
Kvs m³/h 20,0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,9
Måttskiss
Artikellista

182018

Dim. Rp 1½"
Kvs m³/h 33,0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Anmärkning Masköppning: filter: 0,7 mm
Vikt (kg) 1,3
Måttskiss
Artikellista

182019

Dim. Rp 2"
Kvs m³/h 55,0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 2,1
Måttskiss
Artikellista
LK 522 - Utvändig gänga

LK 522 - Utvändig gänga 2 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmärkning Vikt (kg) Måttskiss Artikellista
182432 G ¾" 5,0 74 55 87 126 51 Masköppning, filter: 0,7 mm 0,4
182433 G 1" 10,0 85,5 60 107 153 61 Masköppning, filter: 0,7 mm 0,6

182432

Dim. G ¾"
Kvs m³/h 5,0
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,4
Måttskiss
Artikellista

182433

Dim. G 1"
Kvs m³/h 10,0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Anmärkning Masköppning, filter: 0,7 mm
Vikt (kg) 0,6
Måttskiss
Artikellista
LK 522 utan vred - Invändig gänga

LK 522 utan vred - Invändig gänga 5 artiklar

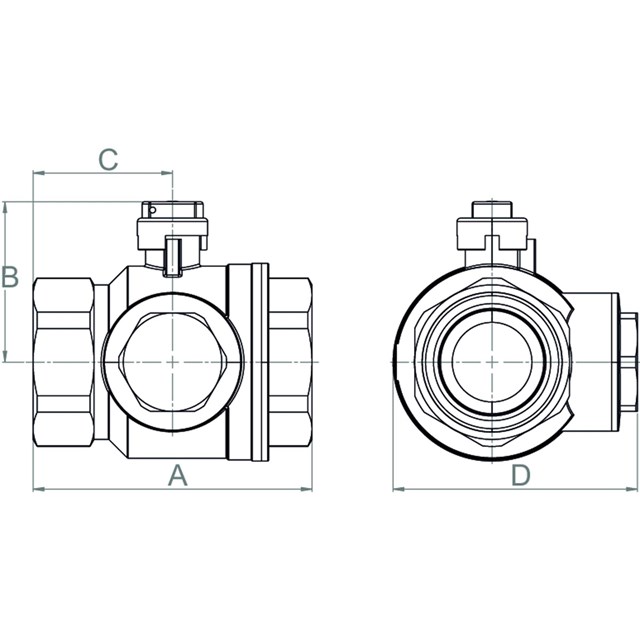

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182337 Rp ¾" 5,0 60 42 30 51 Masköppning, filter: 0,5 mm 0,3
182338 Rp 1" 10,0 71 46 36 61 Masköppning, filter: 0,5 mm 0,5
182339 Rp 1¼" 17,0 84 54 42 75 Masköppning, filter: 0,5 mm 0,9
182340 Rp 1½" 19,0 93 61 47 88 Masköppning, filter: 0,5 mm 1,3
182341 Rp 2" 21,0 119 69 60 105 Masköppning, filter: 0,5 mm 2,1

182337

Dim. Rp ¾"
Kvs m³/h 5,0
A mm 60
B mm 42
C mm 30
D mm 51
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,3
Måttskiss
Artikellista

182338

Dim. Rp 1"
Kvs m³/h 10,0
A mm 71
B mm 46
C mm 36
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,5
Måttskiss
Artikellista

182339

Dim. Rp 1¼"
Kvs m³/h 17,0
A mm 84
B mm 54
C mm 42
D mm 75
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,9
Måttskiss
Artikellista

182340

Dim. Rp 1½"
Kvs m³/h 19,0
A mm 93
B mm 61
C mm 47
D mm 88
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 1,3
Måttskiss
Artikellista

182341

Dim. Rp 2"
Kvs m³/h 21,0
A mm 119
B mm 69
C mm 60
D mm 105
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 2,1
Måttskiss
Artikellista
LK 522 utan vred - Utvändig gänga

LK 522 utan vred - Utvändig gänga 2 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182434 G ¾" 5,0 74 42 39 61 Masköppning, filter: 0,5 mm 0,4
182435 G 1" 10,0 85,5 46 45,5 61 Masköppning, filter: 0,5 mm 0,6

182434

Dim. G ¾"
Kvs m³/h 5,0
A mm 74
B mm 42
C mm 39
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,4
Måttskiss
Artikellista

182435

Dim. G 1"
Kvs m³/h 10,0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Anmärkning Masköppning, filter: 0,5 mm
Vikt (kg) 0,6
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 522 FilterBall är en kulventil med integrerat filter, lämplig för värme-, kyl- och tappvattensystem.

Filtret rengörs enkelt genom att stänga kulventilen, skruva av locket och ta ut filtret.

Ventilen kräver inget underhåll men installationen bör ändå kontrolleras regelbundet.

Teknisk data

Arbetstemperatur: Min. -20 °C/Max. 120 °C
Max. arbetstryck: 1,6 MPa (16 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: ISO 228/1
Masköppning, filter: 0,7 mm / 0,5 mm
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Material, filterinsats: Rostfritt stål
Material, lockpackning: EPDM
Material, tätningar: PTFE
Axeltätning: Två O-ringar, EPDM

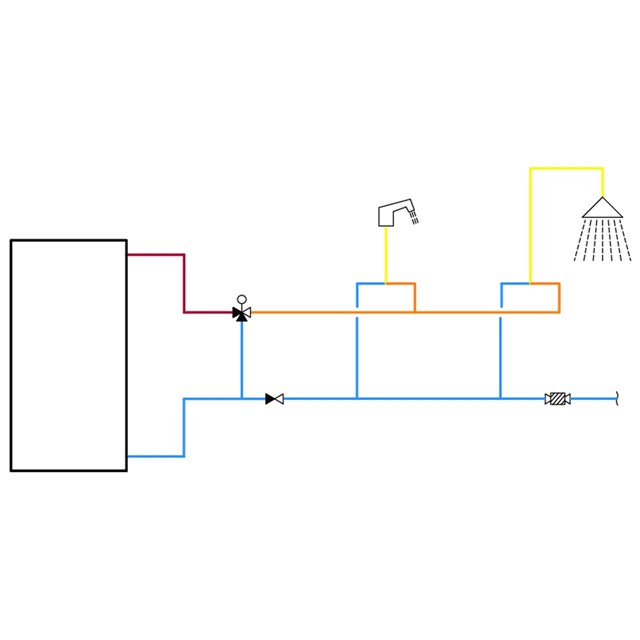

Applikationer

Tekniska diagram

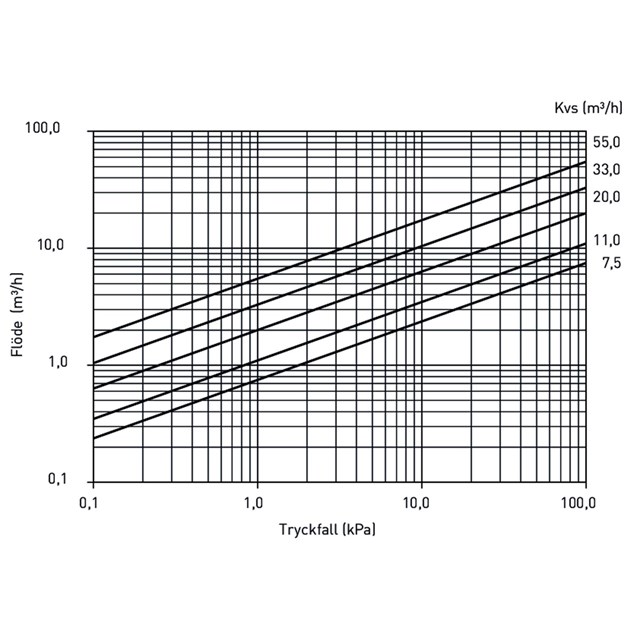

Kapacitetsdiagram - 0,7 mm

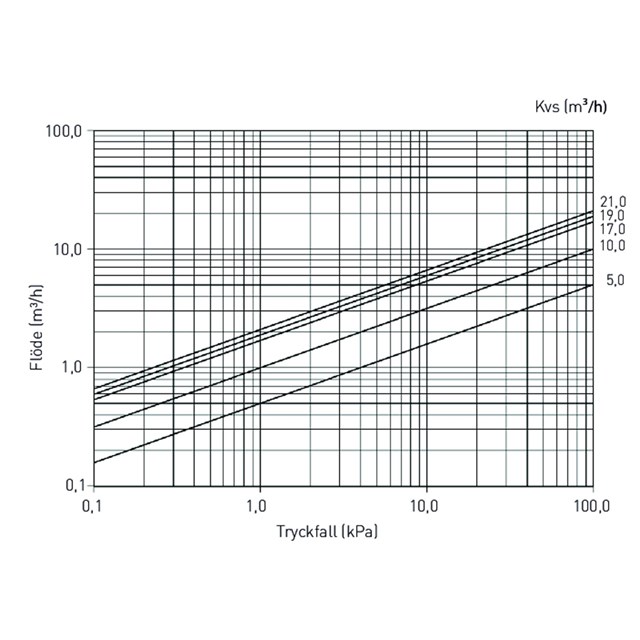

Kapacitetsdiagram - 0,5 mm

Tillbehör & reservdelar

Artikelnr. Artikel Position
095414 Filter ¾", Masköppning: 0,7 mm 1
095415 Filter 1", Masköppning: 0,7 mm 1
095416 Filter 1¼", Masköppning: 0,7 mm 1
095417 Filter 1½", Masköppning: 0,7 mm 1
095418 Filter 2", Masköppning: 0,7 mm 1
095419 Filter ¾", Masköppning: 0,5 mm 1
095420 Filter 1", Masköppning: 0,5 mm 1
095421 Filter 2", Masköppning: 0,5 mm 1
095422 Filter 1½", Masköppning: 0,5 mm 1
095423 Filter 2", Masköppning: 0,5 mm 1
095425 Låsring / Clip ¾" 2
095426 Låsring / Clip 1" 2
095428 Låsring / Clip 1½" 2
095427 Låsring / Clip 1¼" 2
095429 Låsring / Clip 2" 2
095437 Lock & O-Ring ¾" 3
095438 Lock & O-Ring 1" 3
095439 Lock & O-Ring 1¼" 3
095440 Lock & O-Ring 1½" 3
095441 Lock & O-Ring 2" 3
