Smutsfilter 49

Smutsfilter 49

Smutsfilter 49 används för tappvatten och i värme- och kylsystem.

Smutsfilter 49

Artiklar

49 - Invändig gänga

49 - Invändig gänga 4 artiklar

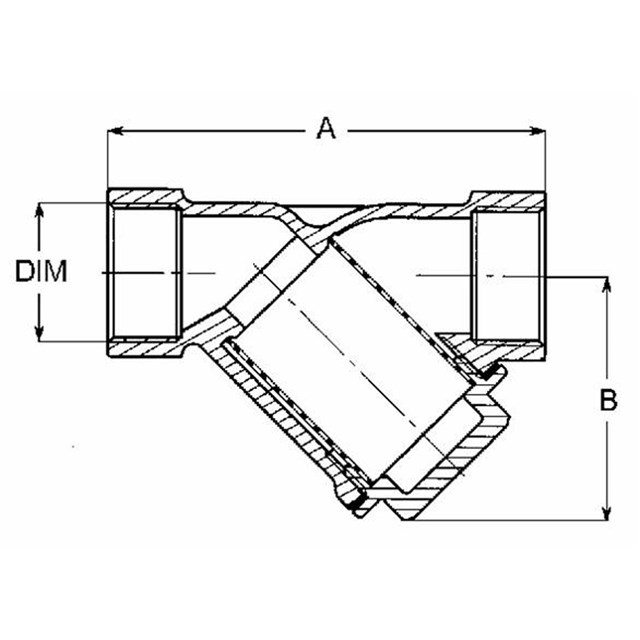

Artikelnr. Dim. Kvs m³/h A mm B mm Anmärkning Vikt (kg) Måttskiss Artikellista
055460 G ½" 4,8 57 41 Max arb.tryck: 1,6 MPa 0,2
055461 G ¾" 5,7 83 47 Max arb.tryck: 1,6 MPa 0,4
055463 G 1 ¼" 15 107 68 Max arb.tryck: 1,4 MPa 0,7
055466 G 2 ½" 65 170 109 Max arb.tryck: 1,4 MPa

055460

Dim. G ½"
Kvs m³/h 4,8
A mm 57
B mm 41
Anmärkning Max arb.tryck: 1,6 MPa
Vikt (kg) 0,2
Måttskiss
Artikellista

055461

Dim. G ¾"
Kvs m³/h 5,7
A mm 83
B mm 47
Anmärkning Max arb.tryck: 1,6 MPa
Vikt (kg) 0,4
Måttskiss
Artikellista

055463

Dim. G 1 ¼"
Kvs m³/h 15
A mm 107
B mm 68
Anmärkning Max arb.tryck: 1,4 MPa
Vikt (kg) 0,7
Måttskiss
Artikellista

055466

Dim. G 2 ½"
Kvs m³/h 65
A mm 170
B mm 109
Anmärkning Max arb.tryck: 1,4 MPa
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Smutsfilter 49 används för tappvatten och i värme- och kylsystem.

Pil på filterhuset anger flödesriktning. Bästa funktion erhålls när smutsfiltret är monterat i horisontell ledning och med filtertrumman riktad nedåt. Smutsfiltret ska vara monterat i avstängningsbar zon. Detta för att utströmmande vatten enkelt ska kunna uppsamlas vid rengöring av filtret, samt att onödig vattenpåfyllning av systemet undviks.

Rengöring av filtret bör utföras enligt fastställd rutin. Vid nyinstallation är det lämpligt att filtret rengörs redan efter någon månads drifttid. Tidsintervallen kan sedan utökas beroende av föroreningsgraden i filtret. Använd vid behov vanligt diskmedel eller tvållösning för rengöring av filtertrumman.

Teknisk data

Arbetstemperatur: Max. 110 °C
Gängstandard: G - invändig gänga
Övrigt: Material, smutsfilter Rödgods
Material, filtertrumma Rostfritt stål SS 2331-02
Övrigt: Specifikation filtertrumma:
Antal hål/cm² 70 st
Hålarea 0,25 mm²
Filterhål Ø max 5 mm
Material, lockpackning: Fiber
