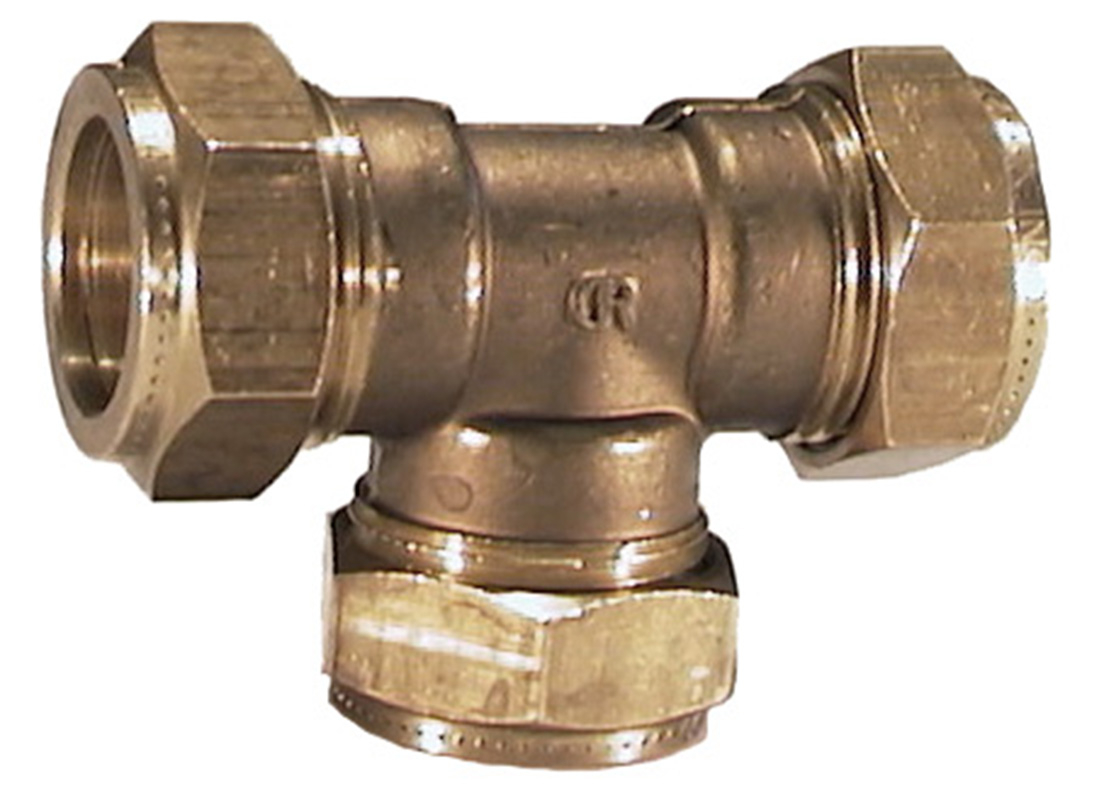

T-koppling 601

T-koppling 601

T-rörskoppling med liksidig respektive reducerad dimension. Lämplig för värme- och tappvatten, luft, gas och vissa oljor. För mer information, se separat produktblad för klämringskopplingar.

T-koppling 601

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

601 - Klämringskoppling

601 - Klämringskoppling 39 artiklar

Kopplingarna tillhandahålls även i förkromat utförande mot förfrågan. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen. Mutter på kopplingar i dimensioner upp t.o.m 28 mm har nyckelgrepp med rillor. Dimensioner 35, 42 och 54 mm har mutter med sexkantsgrepp.

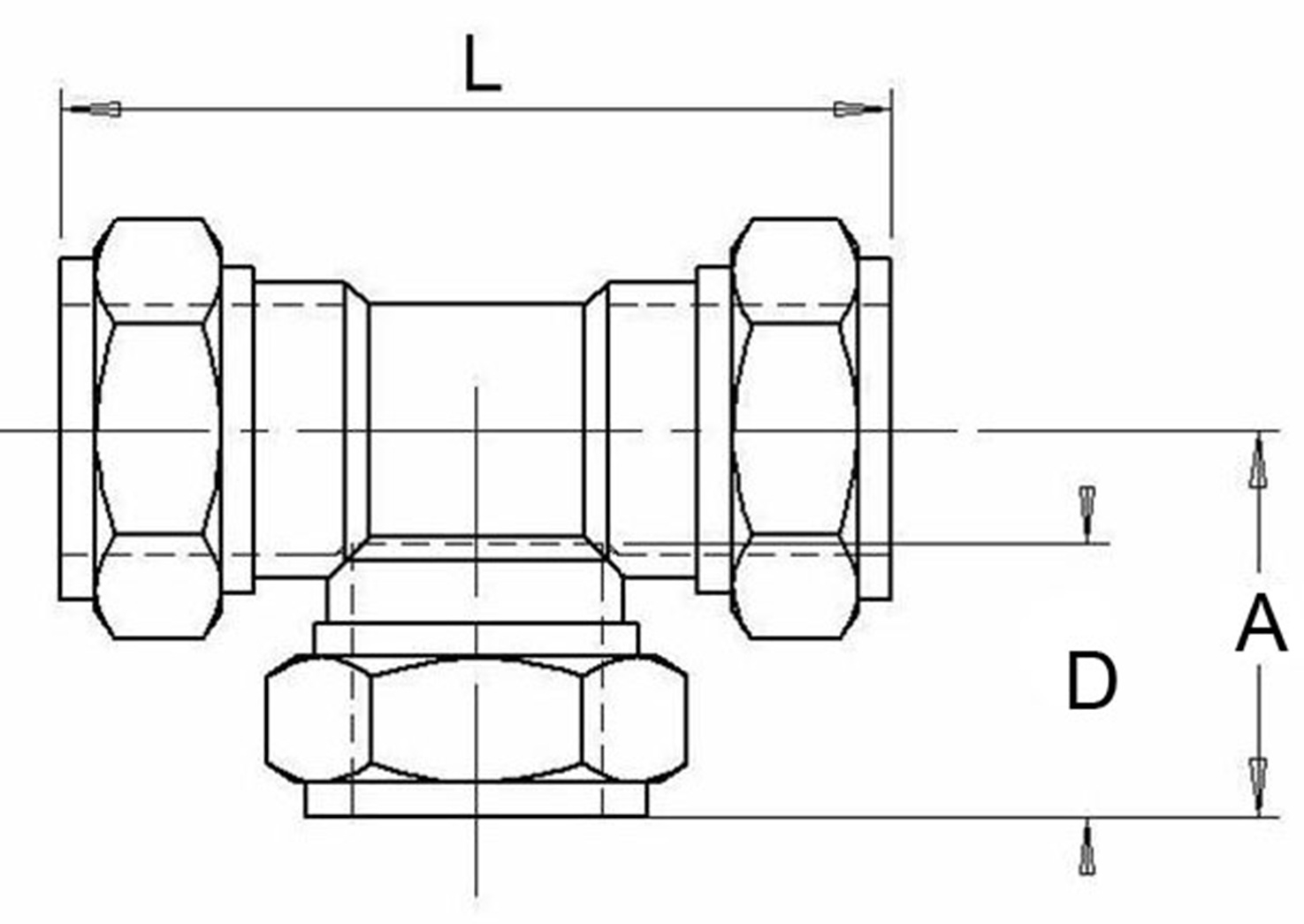

Artikel Dim. Vikt (kg) A mm D mm L mm Måttskiss Artikellista
189 32 05 6 0,04
189 32 13 8 0,06 24 16 50
189 32 21 10 0,07 26 19 54
189 32 39 12 0,09 30 19 58
189 32 47 15 0,1 30 21 62
189 32 54 18 0,2 33 24 69
189 32 62 22 0,2 37 26 75
189 32 70 28 0,3 42 26 85
189 32 88 35 0,4 50 30 100
189 32 96 42 0,6 56 34 112
189 33 04 54 1,3 72 40 141
189 34 29 12 x 10 x 10 0,08 29 19 58
189 35 51 15 x 10 x 10 0,1 30 19 61
189 35 85 15 x 12 x 12 0,1 32 20 58
189 36 35 15 x 12 x 15 0,1 31 20 59
189 35 02 15 x 15 x 10 0,1 34 22 64
189 36 43 15 x 18 x 15 0,1 34 23 69
189 36 50 15 x 22 x 15 0,1 34 25 70
189 37 00 16 x 15 x 16 0,1 32 21 67
189 36 76 18 x 12 x 12 0,1 33 20 59
189 37 75 18 x 12 x 15 0,1 33 20 61
189 37 34 18 x 12 x 18 0,1 33 20 59
189 37 18 18 x 15 x 15 0,1 33 22 64
189 37 42 18 x 15 x 18 0,2 34 22 66
189 36 92 18 x 18 x 12 0,1 33 22 68
189 37 26 18 x 18 x 15 0,2 34 23 70
189 39 57 22 x 12 x 22 0,2 35 20 66
189 38 66 22 x 15 x 15 0,2 35 22 66
189 39 65 22 x 15 x 22 0,2 35 22 69
189 39 73 22 x 18 x 22 0,2 34 24 73
189 38 33 22 x 22 x 12 0,1 37 25 71
189 38 82 22 x 22 x 15 0,2 37 24 71
189 39 32 22 x 22 x 18 0,2 36 25 73
189 41 53 28 x 15 x 22 0,2 41 22 70
189 42 11 28 x 15 x 28 0,3 38 21 69
189 41 79 28 x 22 x 22 0,3 39 25 77
189 42 37 28 x 22 x 28 0,3 39 25 77
189 40 62 28 x 28 x 15 0,2 39 25 75
189 41 87 28 x 28 x 22 0,2 39 25 77

189 32 05

Dim. 6
Vikt (kg) 0,04
A mm
D mm
L mm
Måttskiss
Artikellista

189 32 13

Dim. 8
Vikt (kg) 0,06
A mm 24
D mm 16
L mm 50
Måttskiss
Artikellista

189 32 21

Dim. 10
Vikt (kg) 0,07
A mm 26
D mm 19
L mm 54
Måttskiss
Artikellista

189 32 39

Dim. 12
Vikt (kg) 0,09
A mm 30
D mm 19
L mm 58
Måttskiss
Artikellista

189 32 47

Dim. 15
Vikt (kg) 0,1
A mm 30
D mm 21
L mm 62
Måttskiss
Artikellista

189 32 54

Dim. 18
Vikt (kg) 0,2
A mm 33
D mm 24
L mm 69
Måttskiss
Artikellista

189 32 62

Dim. 22
Vikt (kg) 0,2
A mm 37
D mm 26
L mm 75
Måttskiss
Artikellista

189 32 70

Dim. 28
Vikt (kg) 0,3
A mm 42
D mm 26
L mm 85
Måttskiss
Artikellista

189 32 88

Dim. 35
Vikt (kg) 0,4
A mm 50
D mm 30
L mm 100
Måttskiss
Artikellista

189 32 96

Dim. 42
Vikt (kg) 0,6
A mm 56
D mm 34
L mm 112
Måttskiss
Artikellista

189 33 04

Dim. 54
Vikt (kg) 1,3
A mm 72
D mm 40
L mm 141
Måttskiss
Artikellista

189 34 29

Dim. 12 x 10 x 10
Vikt (kg) 0,08
A mm 29
D mm 19
L mm 58
Måttskiss
Artikellista

189 35 51

Dim. 15 x 10 x 10
Vikt (kg) 0,1
A mm 30
D mm 19
L mm 61
Måttskiss
Artikellista

189 35 85

Dim. 15 x 12 x 12
Vikt (kg) 0,1
A mm 32
D mm 20
L mm 58
Måttskiss
Artikellista

189 36 35

Dim. 15 x 12 x 15
Vikt (kg) 0,1
A mm 31
D mm 20
L mm 59
Måttskiss
Artikellista

189 35 02

Dim. 15 x 15 x 10
Vikt (kg) 0,1
A mm 34
D mm 22
L mm 64
Måttskiss
Artikellista

189 36 43

Dim. 15 x 18 x 15
Vikt (kg) 0,1
A mm 34
D mm 23
L mm 69
Måttskiss
Artikellista

189 36 50

Dim. 15 x 22 x 15
Vikt (kg) 0,1
A mm 34
D mm 25
L mm 70
Måttskiss
Artikellista

189 37 00

Dim. 16 x 15 x 16
Vikt (kg) 0,1
A mm 32
D mm 21
L mm 67
Måttskiss
Artikellista

189 36 76

Dim. 18 x 12 x 12
Vikt (kg) 0,1
A mm 33
D mm 20
L mm 59
Måttskiss
Artikellista

189 37 75

Dim. 18 x 12 x 15
Vikt (kg) 0,1
A mm 33
D mm 20
L mm 61
Måttskiss
Artikellista

189 37 34

Dim. 18 x 12 x 18
Vikt (kg) 0,1
A mm 33
D mm 20
L mm 59
Måttskiss
Artikellista

189 37 18

Dim. 18 x 15 x 15
Vikt (kg) 0,1
A mm 33
D mm 22
L mm 64
Måttskiss
Artikellista

189 37 42

Dim. 18 x 15 x 18
Vikt (kg) 0,2
A mm 34
D mm 22
L mm 66
Måttskiss
Artikellista

189 36 92

Dim. 18 x 18 x 12
Vikt (kg) 0,1
A mm 33
D mm 22
L mm 68
Måttskiss
Artikellista

189 37 26

Dim. 18 x 18 x 15
Vikt (kg) 0,2
A mm 34
D mm 23
L mm 70
Måttskiss
Artikellista

189 39 57

Dim. 22 x 12 x 22
Vikt (kg) 0,2
A mm 35
D mm 20
L mm 66
Måttskiss
Artikellista

189 38 66

Dim. 22 x 15 x 15
Vikt (kg) 0,2
A mm 35
D mm 22
L mm 66
Måttskiss
Artikellista

189 39 65

Dim. 22 x 15 x 22
Vikt (kg) 0,2
A mm 35
D mm 22
L mm 69
Måttskiss
Artikellista

189 39 73

Dim. 22 x 18 x 22
Vikt (kg) 0,2
A mm 34
D mm 24
L mm 73
Måttskiss
Artikellista

189 38 33

Dim. 22 x 22 x 12
Vikt (kg) 0,1
A mm 37
D mm 25
L mm 71
Måttskiss
Artikellista

189 38 82

Dim. 22 x 22 x 15
Vikt (kg) 0,2
A mm 37
D mm 24
L mm 71
Måttskiss
Artikellista

189 39 32

Dim. 22 x 22 x 18
Vikt (kg) 0,2
A mm 36
D mm 25
L mm 73
Måttskiss
Artikellista

189 41 53

Dim. 28 x 15 x 22
Vikt (kg) 0,2
A mm 41
D mm 22
L mm 70
Måttskiss
Artikellista

189 42 11

Dim. 28 x 15 x 28
Vikt (kg) 0,3
A mm 38
D mm 21
L mm 69
Måttskiss
Artikellista

189 41 79

Dim. 28 x 22 x 22
Vikt (kg) 0,3
A mm 39
D mm 25
L mm 77
Måttskiss
Artikellista

189 42 37

Dim. 28 x 22 x 28
Vikt (kg) 0,3
A mm 39
D mm 25
L mm 77
Måttskiss
Artikellista

189 40 62

Dim. 28 x 28 x 15
Vikt (kg) 0,2
A mm 39
D mm 25
L mm 75
Måttskiss
Artikellista

189 41 87

Dim. 28 x 28 x 22
Vikt (kg) 0,2
A mm 39
D mm 25
L mm 77
Måttskiss
Artikellista

Detaljerad information

Beskrivning

T-rörskoppling med liksidig respektive reducerad dimension. Lämplig för värme- och tappvatten, luft, gas och vissa oljor. För mer information, se separat produktblad för klämringskopplingar.

Teknisk data

Max. arbetstryck: 1,6 MPa
Arbetstemperatur: Max. 100 °C
Gängstandard: G - utvändig gänga
Övrigt: Material, Avzinkningshärdig mässing
Gängstandard, Dimensionerna 8, 12 och 15 mm har cylindrisk rörgänga (G) ¼”, ⅜” resp. ½”

Dokumentation

Produktblad

T-koppling 601
