Språng 5041
Språng 5041 - Invändig lödning 14 artiklar

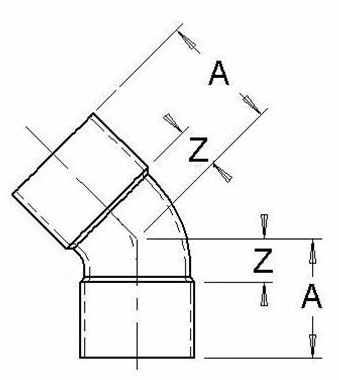

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
200 06 10 | 8 | 11 | 4 | 0,01 |
|
|
200 06 28 | 10 | 12 | 4 | 0,01 |
|
|
200 06 36 | 12 | 14 | 5 | 0,01 |
|
|
200 06 44 | 15 | 17 | 6 | 0,01 |
|
|
200 06 69 | 18 | 20 | 7 | 0,02 |
|
|
200 06 77 | 22 | 25 | 9 | 0,03 |
|
|
200 06 85 | 28 | 29 | 10 | 0,05 |
|
|
200 06 93 | 35 | 36 | 13 | 0,1 |
|
|
200 07 19 | 42 | 42 | 15 | 0,1 |
|
|
200 07 27 | 54 | 54 | 22 | 0,3 |
|
|
200 07 34 | 70 | 70 | 34 |
|
||
200 07 35 | 76 | 90 | 32 |
|
||
200 07 43 | 89 | 75 | 37 |
|
||
200 07 50 | 108 | 108 | 60 |
|
200 06 10
Dim. | 8 |
A mm | 11 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 06 28
Dim. | 10 |
A mm | 12 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 06 36
Dim. | 12 |
A mm | 14 |
Z mm | 5 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 06 44
Dim. | 15 |
A mm | 17 |
Z mm | 6 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 06 69
Dim. | 18 |
A mm | 20 |
Z mm | 7 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 06 77
Dim. | 22 |
A mm | 25 |
Z mm | 9 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 06 85
Dim. | 28 |
A mm | 29 |
Z mm | 10 |
Vikt (kg) | 0,05 |
Måttskiss | |
Artikellista |
|
200 06 93
Dim. | 35 |
A mm | 36 |
Z mm | 13 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 07 19
Dim. | 42 |
A mm | 42 |
Z mm | 15 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 07 27
Dim. | 54 |
A mm | 54 |
Z mm | 22 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
200 07 34
Dim. | 70 |
A mm | 70 |
Z mm | 34 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
200 07 35
Dim. | 76 |
A mm | 90 |
Z mm | 32 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
200 07 43
Dim. | 89 |
A mm | 75 |
Z mm | 37 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
200 07 50
Dim. | 108 |
A mm | 108 |
Z mm | 60 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
Artikel 200 06 10
A mm | 11 |
Z mm | 4 |
Artikel 200 06 28
A mm | 12 |
Z mm | 4 |
Artikel 200 06 36
A mm | 14 |
Z mm | 5 |
Artikel 200 06 44
A mm | 17 |
Z mm | 6 |
Artikel 200 06 69
A mm | 20 |
Z mm | 7 |
Artikel 200 06 77
A mm | 25 |
Z mm | 9 |
Artikel 200 06 85
A mm | 29 |
Z mm | 10 |
Artikel 200 06 93
A mm | 36 |
Z mm | 13 |
Artikel 200 07 19
A mm | 42 |
Z mm | 15 |
Artikel 200 07 27
A mm | 54 |
Z mm | 22 |
Artikel 200 07 34
A mm | 70 |
Z mm | 34 |
Artikel 200 07 35
A mm | 90 |
Z mm | 32 |
Artikel 200 07 43
A mm | 75 |
Z mm | 37 |
Artikel 200 07 50
A mm | 108 |
Z mm | 60 |
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Koppar Cu motsvarande DIN 1787, ISO 1337 |

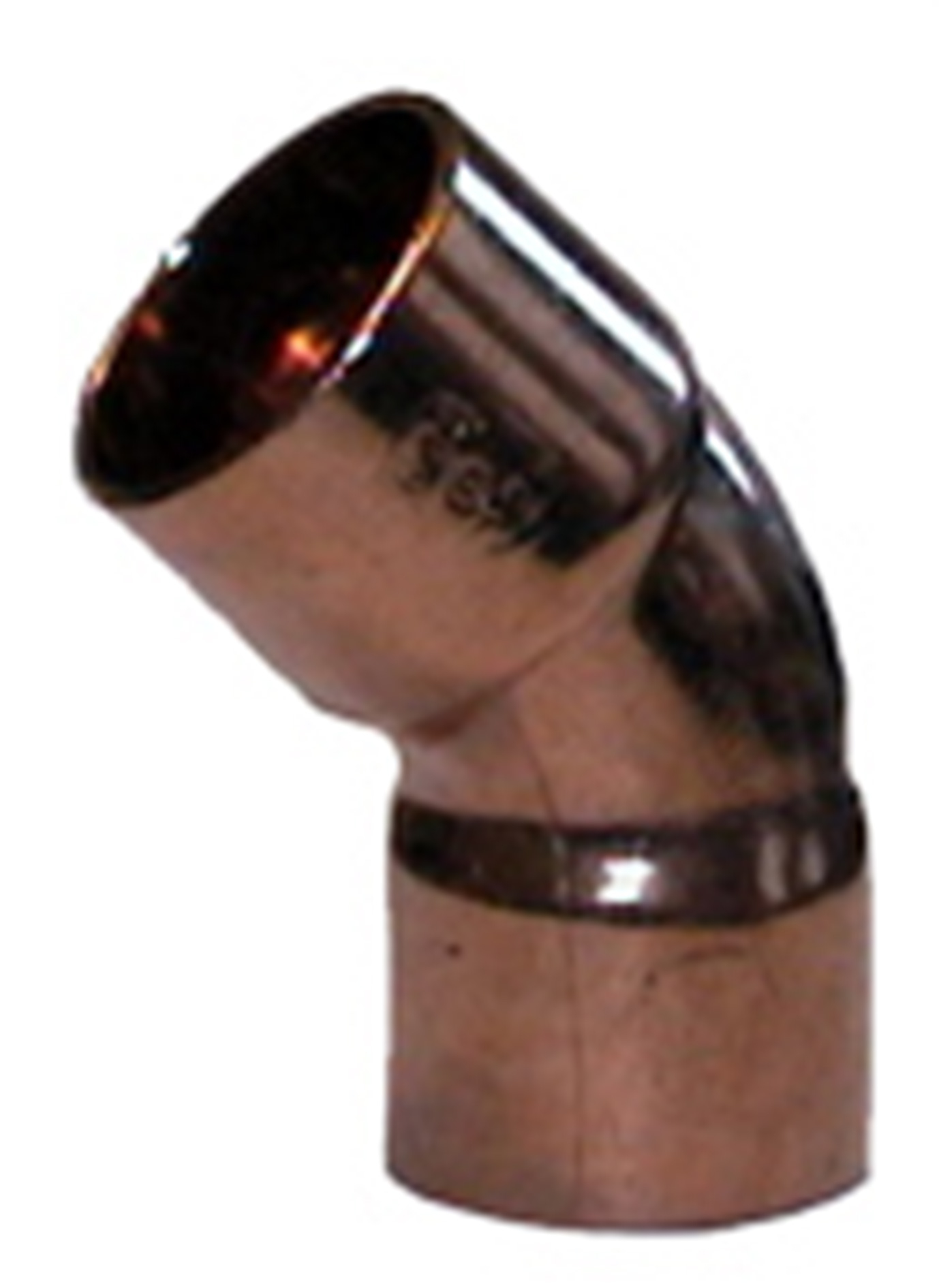

Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
Språng 5041 - Invändig lödning
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) |
---|---|---|---|---|
200 06 10 | 8 | 11 | 4 | 0,01 |
200 06 28 | 10 | 12 | 4 | 0,01 |
200 06 36 | 12 | 14 | 5 | 0,01 |
200 06 44 | 15 | 17 | 6 | 0,01 |
200 06 69 | 18 | 20 | 7 | 0,02 |
200 06 77 | 22 | 25 | 9 | 0,03 |
200 06 85 | 28 | 29 | 10 | 0,05 |
200 06 93 | 35 | 36 | 13 | 0,1 |
200 07 19 | 42 | 42 | 15 | 0,1 |
200 07 27 | 54 | 54 | 22 | 0,3 |
200 07 34 | 70 | 70 | 34 | |
200 07 35 | 76 | 90 | 32 | |
200 07 43 | 89 | 75 | 37 | |
200 07 50 | 108 | 108 | 60 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
