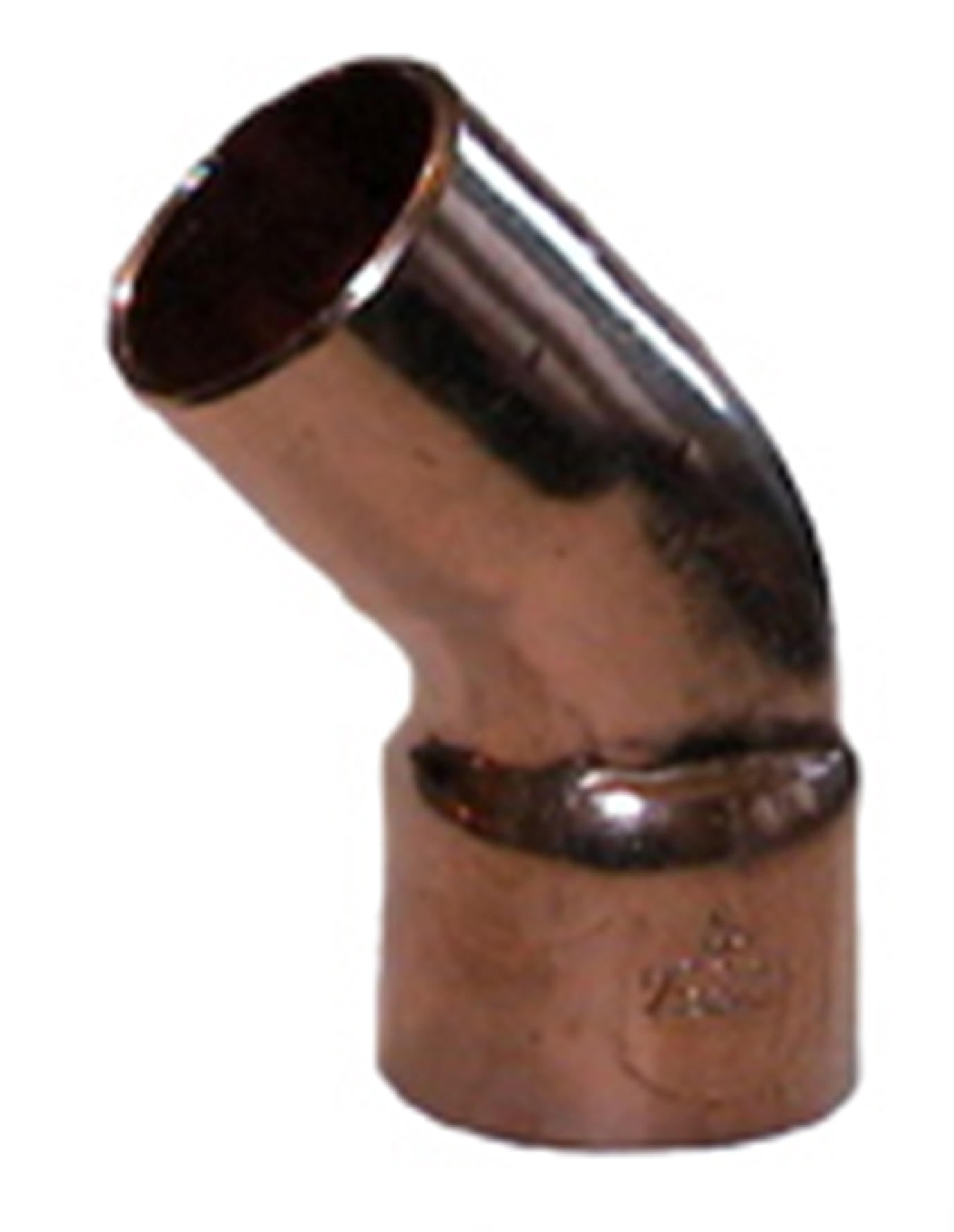

Språng 5040
Språng 5040 - Invändig lödning / Utvändig lödning 9 artiklar

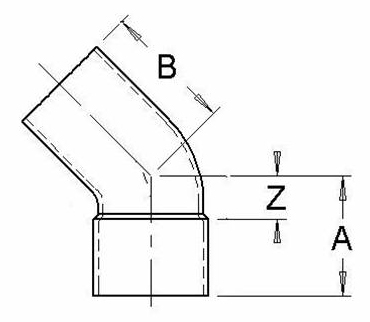

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|
200 04 20 | 10 | 12 | 14 | 4 | 0,01 |
|
|
200 04 38 | 12 | 14 | 16 | 5 | 0,01 |
|
|
200 04 46 | 15 | 17 | 19 | 5 | 0,01 |
|
|
200 04 61 | 18 | 20 | 22 | 7 | 0,02 |
|
|
200 04 79 | 22 | 25 | 27 | 9 | 0,03 |
|
|
200 04 87 | 28 | 29 | 31 | 10 | 0,05 |
|
|
200 04 95 | 35 | 37 | 39 | 14 | 0,1 |
|
|
200 05 11 | 42 | 42 | 44 | 15 | 0,1 |
|
|
200 05 29 | 54 | 52 | 54 | 20 | 0,3 |
|
200 04 20
Dim. | 10 |
A mm | 12 |
B mm | 14 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 04 38
Dim. | 12 |
A mm | 14 |
B mm | 16 |
Z mm | 5 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 04 46
Dim. | 15 |
A mm | 17 |
B mm | 19 |
Z mm | 5 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 04 61
Dim. | 18 |
A mm | 20 |
B mm | 22 |
Z mm | 7 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 04 79
Dim. | 22 |
A mm | 25 |
B mm | 27 |
Z mm | 9 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 04 87
Dim. | 28 |
A mm | 29 |
B mm | 31 |
Z mm | 10 |
Vikt (kg) | 0,05 |
Måttskiss | |
Artikellista |
|
200 04 95
Dim. | 35 |
A mm | 37 |
B mm | 39 |
Z mm | 14 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 05 11
Dim. | 42 |
A mm | 42 |
B mm | 44 |
Z mm | 15 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 05 29
Dim. | 54 |
A mm | 52 |
B mm | 54 |
Z mm | 20 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
Artikel
Artikel 200 04 20
A mm | 12 |
B mm | 14 |
Z mm | 4 |
Artikel 200 04 38
A mm | 14 |
B mm | 16 |
Z mm | 5 |
Artikel 200 04 46
A mm | 17 |
B mm | 19 |
Z mm | 5 |
Artikel 200 04 61
A mm | 20 |
B mm | 22 |
Z mm | 7 |
Artikel 200 04 79
A mm | 25 |
B mm | 27 |
Z mm | 9 |
Artikel 200 04 87
A mm | 29 |
B mm | 31 |
Z mm | 10 |
Artikel 200 04 95
A mm | 37 |
B mm | 39 |
Z mm | 14 |
Artikel 200 05 11
A mm | 42 |
B mm | 44 |
Z mm | 15 |
Artikel 200 05 29
A mm | 52 |
B mm | 54 |
Z mm | 20 |
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Koppar Cu motsvarande DIN 1787, ISO 1337 |
Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
Språng 5040 - Invändig lödning / Utvändig lödning
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Z mm | Vikt (kg) |
---|---|---|---|---|---|
200 04 20 | 10 | 12 | 14 | 4 | 0,01 |
200 04 38 | 12 | 14 | 16 | 5 | 0,01 |
200 04 46 | 15 | 17 | 19 | 5 | 0,01 |
200 04 61 | 18 | 20 | 22 | 7 | 0,02 |
200 04 79 | 22 | 25 | 27 | 9 | 0,03 |
200 04 87 | 28 | 29 | 31 | 10 | 0,05 |
200 04 95 | 35 | 37 | 39 | 14 | 0,1 |
200 05 11 | 42 | 42 | 44 | 15 | 0,1 |
200 05 29 | 54 | 52 | 54 | 20 | 0,3 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
