Vinkelkoppling 4096
Vinkelkoppling 4096 - Invändig lödning 7 artiklar

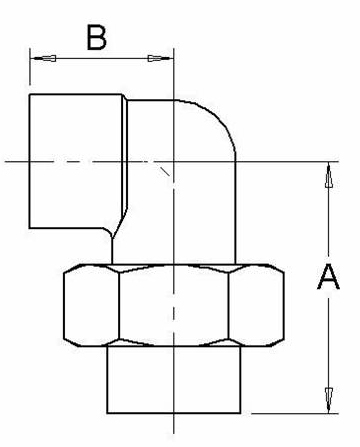

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
201 24 41 | 15 | 45 | 19 | 0,1 |
|
|
201 24 66 | 18 | 44 | 23 | 0,1 |
|
|
201 24 74 | 22 | 49 | 28 | 0,2 |
|
|
201 24 82 | 28 | 62 | 35 | 0,3 |
|
|
201 24 90 | 35 | 66 | 43 |
|
||
201 25 16 | 42 | 78 | 51 |
|
||
201 25 24 | 54 | 94 | 60 |
|
201 24 41
Dim. | 15 |
A mm | 45 |
B mm | 19 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
201 24 66
Dim. | 18 |
A mm | 44 |
B mm | 23 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
201 24 74
Dim. | 22 |
A mm | 49 |
B mm | 28 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
201 24 82
Dim. | 28 |
A mm | 62 |
B mm | 35 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
201 24 90
Dim. | 35 |
A mm | 66 |
B mm | 43 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
201 25 16
Dim. | 42 |
A mm | 78 |
B mm | 51 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
201 25 24
Dim. | 54 |
A mm | 94 |
B mm | 60 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
Artikel
Artikel 201 24 41
A mm | 45 |
B mm | 19 |
Artikel 201 24 66
A mm | 44 |
B mm | 23 |
Artikel 201 24 74
A mm | 49 |
B mm | 28 |
Artikel 201 24 82
A mm | 62 |
B mm | 35 |
Artikel 201 24 90
A mm | 66 |
B mm | 43 |
Artikel 201 25 16
A mm | 78 |
B mm | 51 |
Artikel 201 25 24
A mm | 94 |
B mm | 60 |
Beskrivning

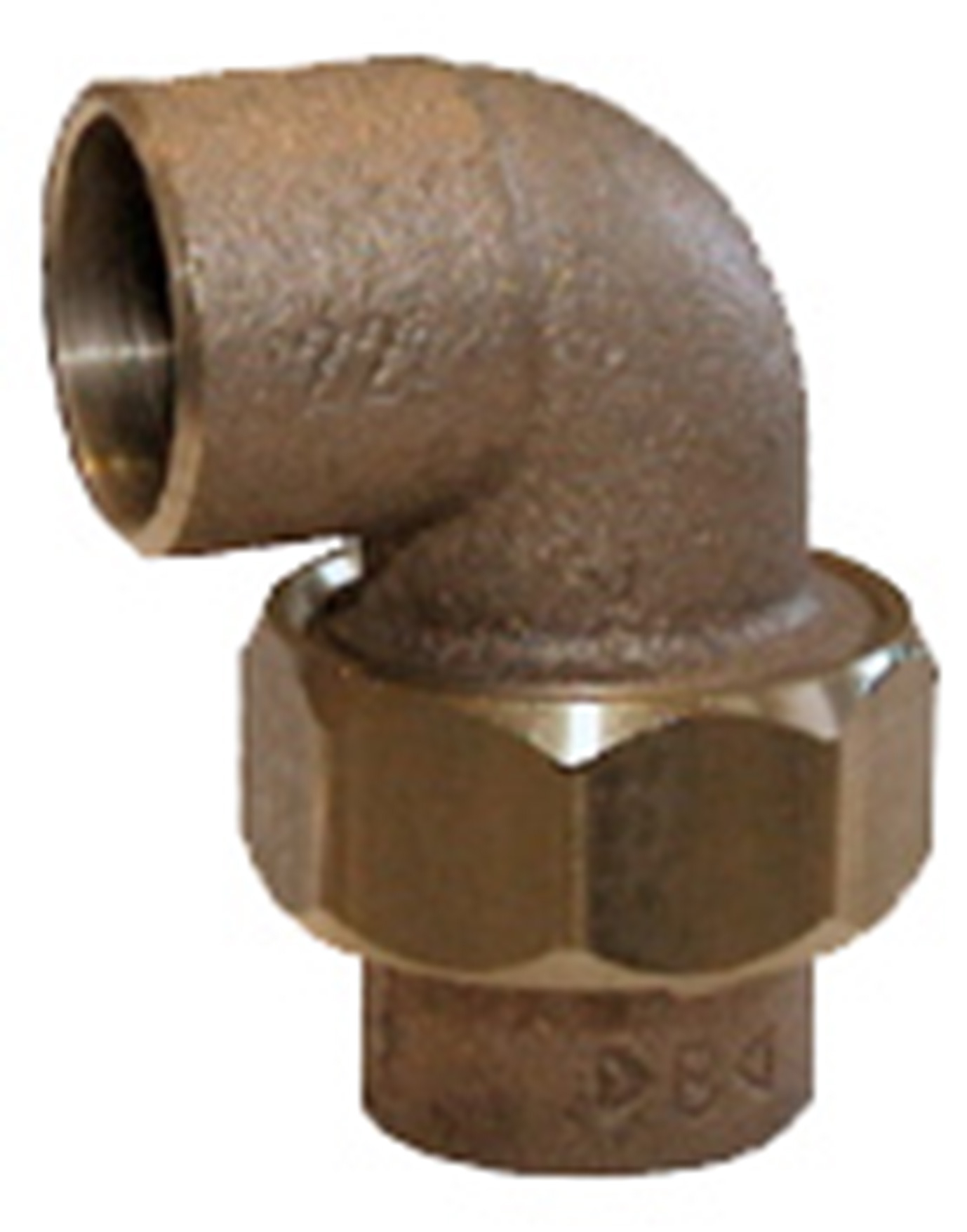

Skruvkoppling i vinkel 90° avsedd för skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Max arbetstryck
