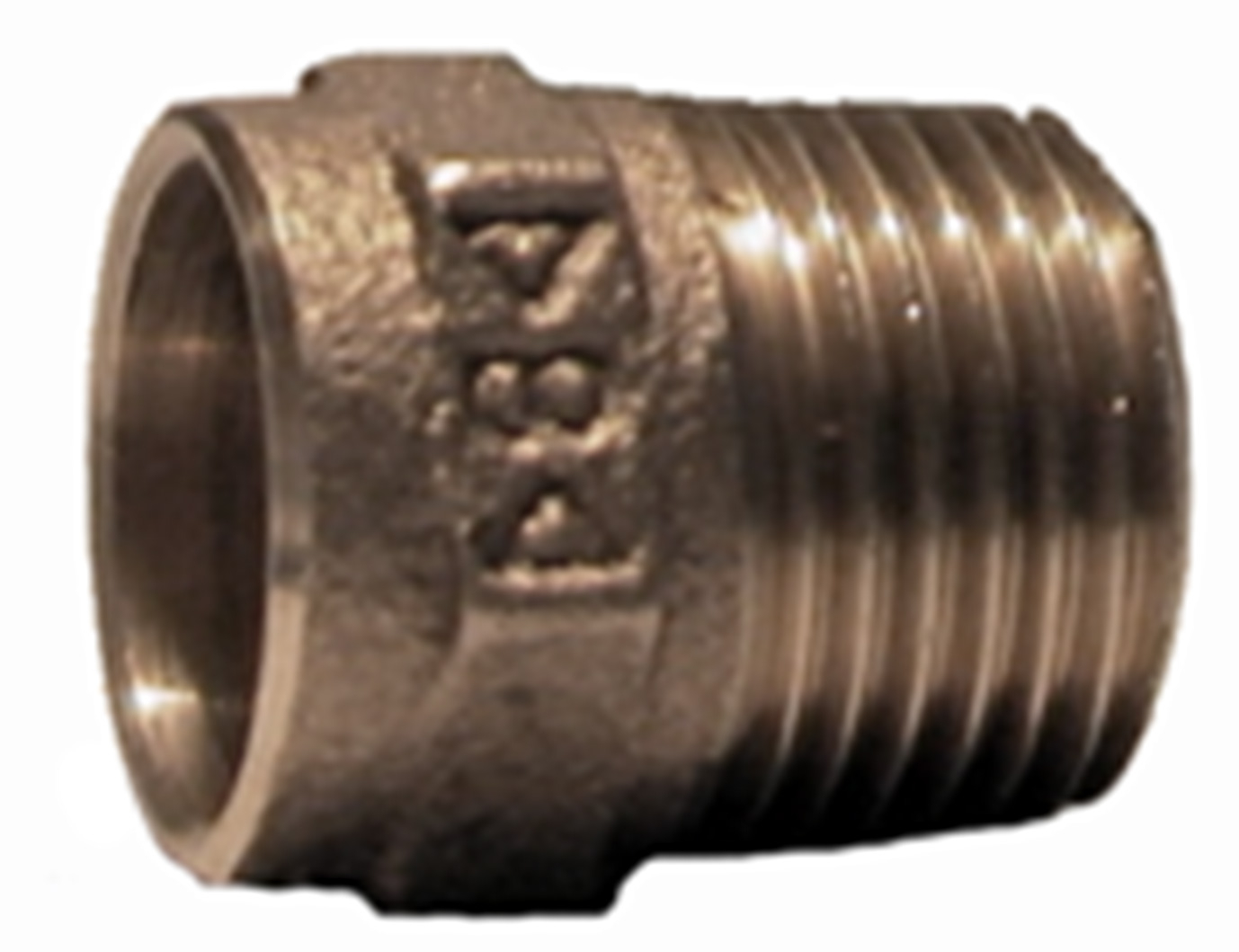

Övergångsnippel 4243G
4243G - Invändig lödning / Utvändig gänga 14 artiklar
Gängstandard enligt DIN 2999, ISO 7. Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
200 80 43 | 10 mm x ¼" | 21 | 13 | 0,02 |
|
|
200 80 50 | 10 mm x ⅜" | 21 | 13 | 0,02 |
|
|
200 81 00 | 12 mm x ½" | 24 | 15 | 0,02 |
|
|
200 81 34 | 15 mm x R ½" | 25 | 14 | 0,03 |
|
|
200 82 17 | 18 mm x R ¾" | 26 | 13 | 0,06 |
|
|
200 82 41 | 22 mm x R ¾" | 29,5 | 15 | 0,05 |
|
|
200 82 58 | 22 mm x R 1" | 30 | 15 | 0,06 |
|
|
200 82 82 | 28 mm x R ¾" | 41 | 22 | 0,1 |
|
|
200 82 90 | 28 mm x R 1" | 36 | 17 | 0,1 |
|
|
200 83 32 | 35 mm x R 1¼" | 43 | 20 | 0,1 |
|
|
200 83 81 | 42 mm x R 1½" | 48 | 21 | 0,2 |
|
|
200 84 23 | 54 mm x R 2" | 58 | 26 | 0,3 |
|
|
200 84 49 | 70 mm x 2½" R 2½" | 70 | 37 | 0,7 |
|
|
200 84 64 | 76 mm x 2½" R 2½" | 69 | 35 | 0,7 |
|
200 80 43
Dim. | 10 mm x ¼" |
A mm | 21 |
Z mm | 13 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 80 50
Dim. | 10 mm x ⅜" |
A mm | 21 |
Z mm | 13 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 81 00
Dim. | 12 mm x ½" |
A mm | 24 |
Z mm | 15 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 81 34
Dim. | 15 mm x R ½" |
A mm | 25 |
Z mm | 14 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 82 17
Dim. | 18 mm x R ¾" |
A mm | 26 |
Z mm | 13 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
200 82 41
Dim. | 22 mm x R ¾" |
A mm | 29,5 |
Z mm | 15 |
Vikt (kg) | 0,05 |
Måttskiss | |
Artikellista |
|
200 82 58
Dim. | 22 mm x R 1" |
A mm | 30 |
Z mm | 15 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
200 82 82
Dim. | 28 mm x R ¾" |
A mm | 41 |
Z mm | 22 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 82 90
Dim. | 28 mm x R 1" |
A mm | 36 |
Z mm | 17 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 83 32
Dim. | 35 mm x R 1¼" |
A mm | 43 |
Z mm | 20 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 83 81
Dim. | 42 mm x R 1½" |
A mm | 48 |
Z mm | 21 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
200 84 23
Dim. | 54 mm x R 2" |
A mm | 58 |
Z mm | 26 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
200 84 49
Dim. | 70 mm x 2½" R 2½" |
A mm | 70 |
Z mm | 37 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
200 84 64
Dim. | 76 mm x 2½" R 2½" |
A mm | 69 |
Z mm | 35 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
Artikel
Artikel 200 80 43
A mm | 21 |
Z mm | 13 |
Artikel 200 80 50
A mm | 21 |
Z mm | 13 |
Artikel
Artikel 200 81 00
A mm | 24 |
Z mm | 15 |
Artikel
Artikel 200 81 34
A mm | 25 |
Z mm | 14 |
Artikel
Artikel 200 82 17
A mm | 26 |
Z mm | 13 |
Artikel
Artikel 200 82 41
A mm | 29,5 |
Z mm | 15 |
Artikel 200 82 58
A mm | 30 |
Z mm | 15 |
Artikel
Artikel 200 82 82
A mm | 41 |
Z mm | 22 |
Artikel 200 82 90
A mm | 36 |
Z mm | 17 |
Artikel
Artikel 200 83 32
A mm | 43 |
Z mm | 20 |
Artikel
Artikel 200 83 81
A mm | 48 |
Z mm | 21 |
Artikel 200 84 23
A mm | 58 |
Z mm | 26 |
Artikel 200 84 49
A mm | 70 |
Z mm | 37 |
Artikel 200 84 64
A mm | 69 |
Z mm | 35 |
Beskrivning
Rak övergångsnippel lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Gängstandard: | R - utvändig gänga konisk |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Max arbetstryck
