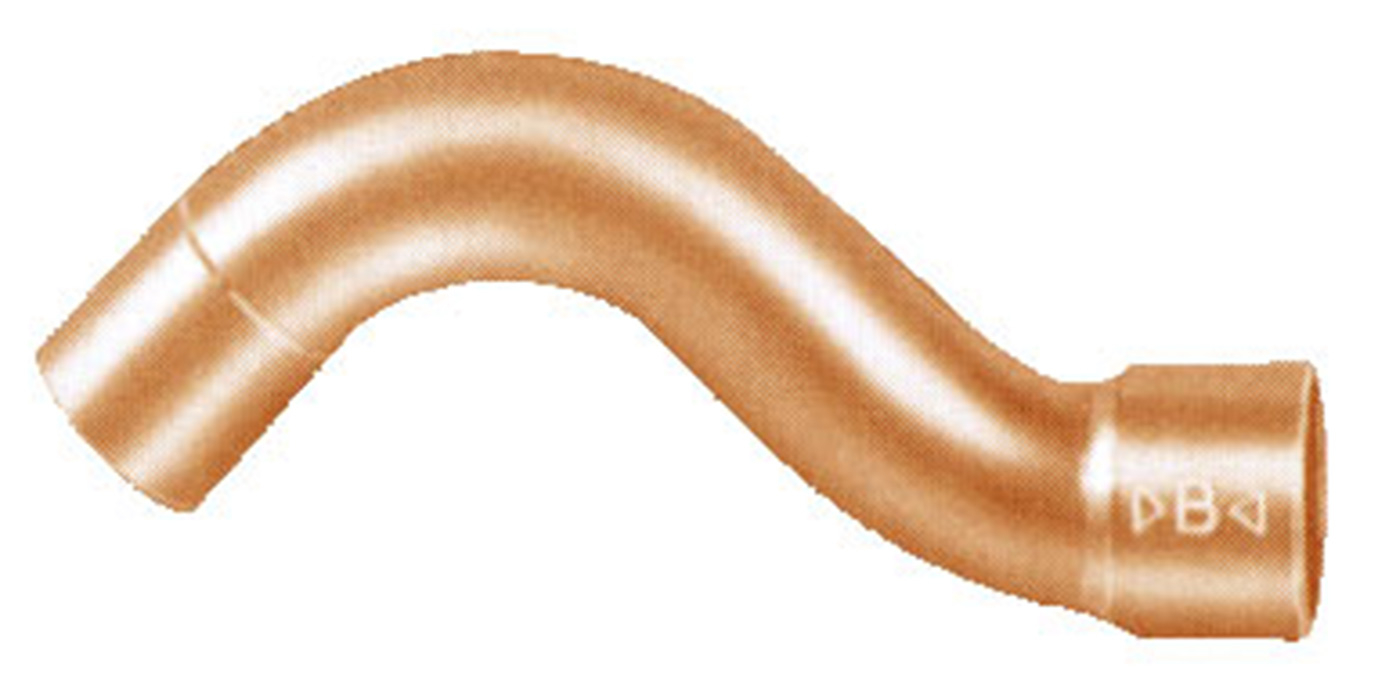

Överfallsböj 5086
Överfallsböj 5086 - Invändig lödning / Utvändig lödning 4 artiklar
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11.

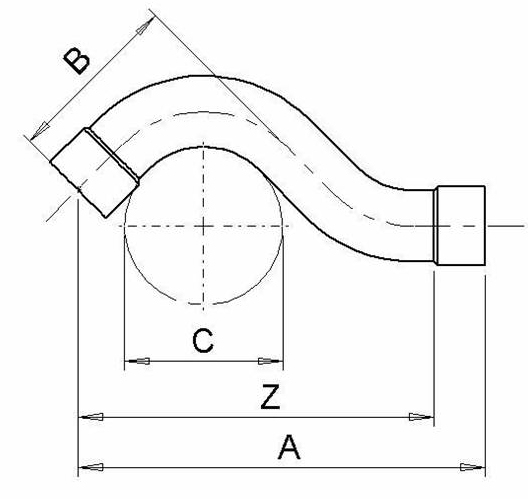

Artikel | Dim. | A mm | B mm | C mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|
051151 | 12 | 82 | 38 | 40 | 73 | 0,02 |
|
|
051152 | 15 | 94 | 42 | 40 | 83 | 0,04 |
|
|
051119 | 18 | 103 | 45 | 40 | 90 | 0,06 |
|
|
051153 | 22 | 121 | 54 | 40 | 105 | 0,09 |
|
051151
Dim. | 12 |
A mm | 82 |
B mm | 38 |
C mm | 40 |
Z mm | 73 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
051152
Dim. | 15 |
A mm | 94 |
B mm | 42 |
C mm | 40 |
Z mm | 83 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
051119
Dim. | 18 |
A mm | 103 |
B mm | 45 |
C mm | 40 |
Z mm | 90 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
051153
Dim. | 22 |
A mm | 121 |
B mm | 54 |
C mm | 40 |
Z mm | 105 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
Artikel 051151
A mm | 82 |
B mm | 38 |
C mm | 40 |
Z mm | 73 |
Artikel 051152
A mm | 94 |
B mm | 42 |
C mm | 40 |
Z mm | 83 |
Artikel 051119
A mm | 103 |
B mm | 45 |
C mm | 40 |
Z mm | 90 |
Artikel 051153
A mm | 121 |
B mm | 54 |
C mm | 40 |
Z mm | 105 |
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Koppar Cu motsvarande DIN 1787, ISO 1337 |
Överfallsböj lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
Överfallsböj 5086 - Invändig lödning / Utvändig lödning
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11.
Artikel | Dim. | A mm | B mm | C mm | Z mm | Vikt (kg) |
---|---|---|---|---|---|---|
051151 | 12 | 82 | 38 | 40 | 73 | 0,02 |
051152 | 15 | 94 | 42 | 40 | 83 | 0,04 |
051119 | 18 | 103 | 45 | 40 | 90 | 0,06 |
051153 | 22 | 121 | 54 | 40 | 105 | 0,09 |
