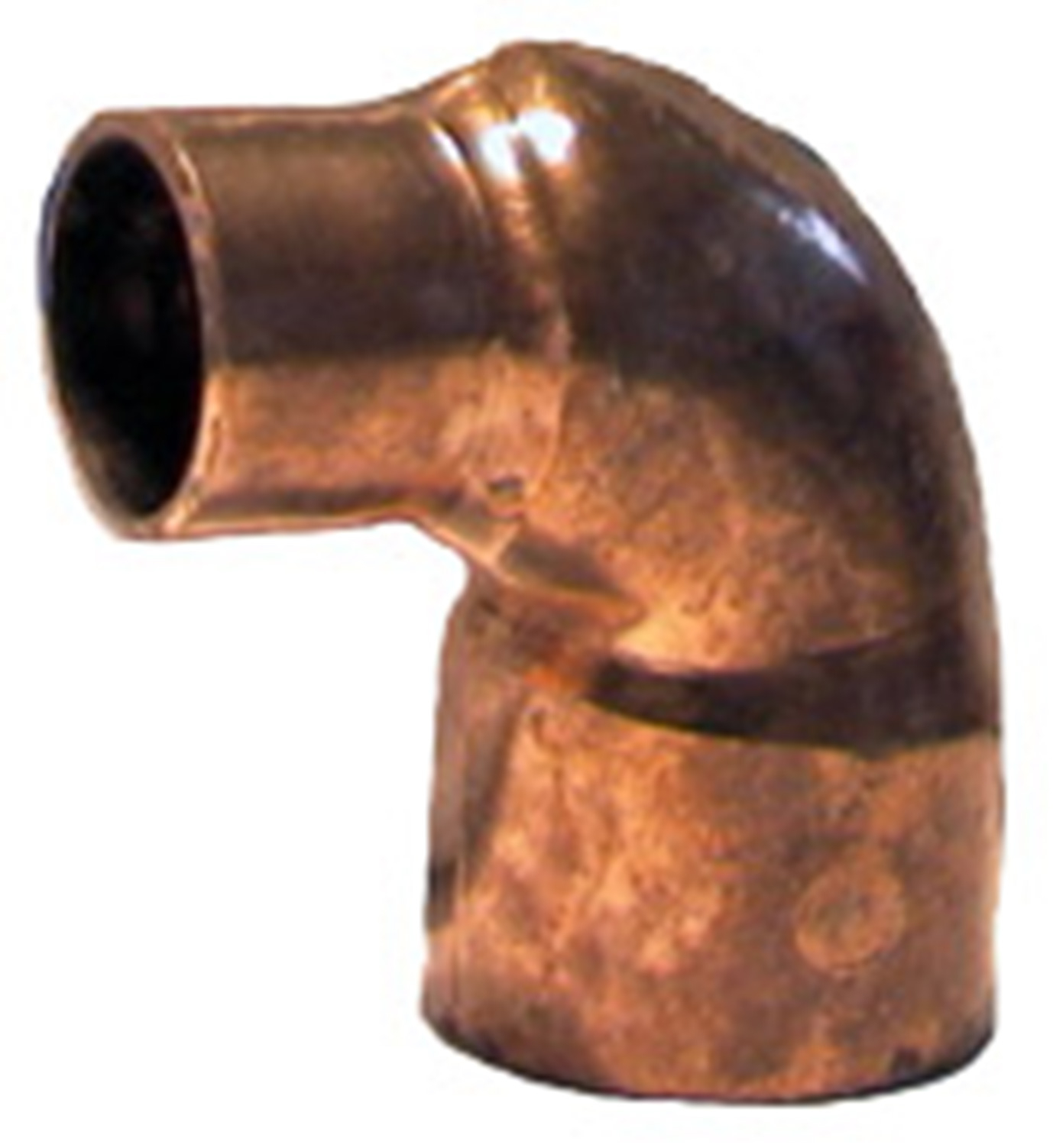

Vinkel 5090R

Vinkel 5090R

Vinkel 90° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Vinkel 5090R

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Vinkel 5090R - Invändig lödning reducerad dimension

Vinkel 5090R - Invändig lödning reducerad dimension 3 artiklar

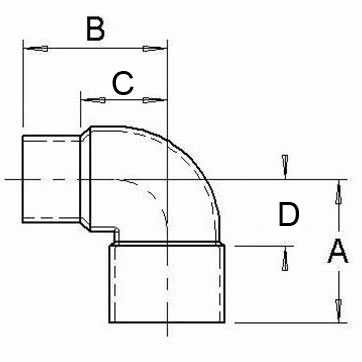

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikel Dim. A mm B mm C mm D mm Vikt (kg) Måttskiss Artikellista
051120 15 x 12 24 26 16 12 0,02
051075 22 x 15 30 30 16 14 0,03
051038 28 x 22 36 38 19 18 0,05

051120

Dim. 15 x 12
A mm 24
B mm 26
C mm 16
D mm 12
Vikt (kg) 0,02
Måttskiss
Artikellista

051075

Dim. 22 x 15
A mm 30
B mm 30
C mm 16
D mm 14
Vikt (kg) 0,03
Måttskiss
Artikellista

051038

Dim. 28 x 22
A mm 36
B mm 38
C mm 19
D mm 18
Vikt (kg) 0,05
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Vinkel 90° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Övrigt: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Max arbetstryck

Dokumentation

Produktblad

Vinkel 5090R
