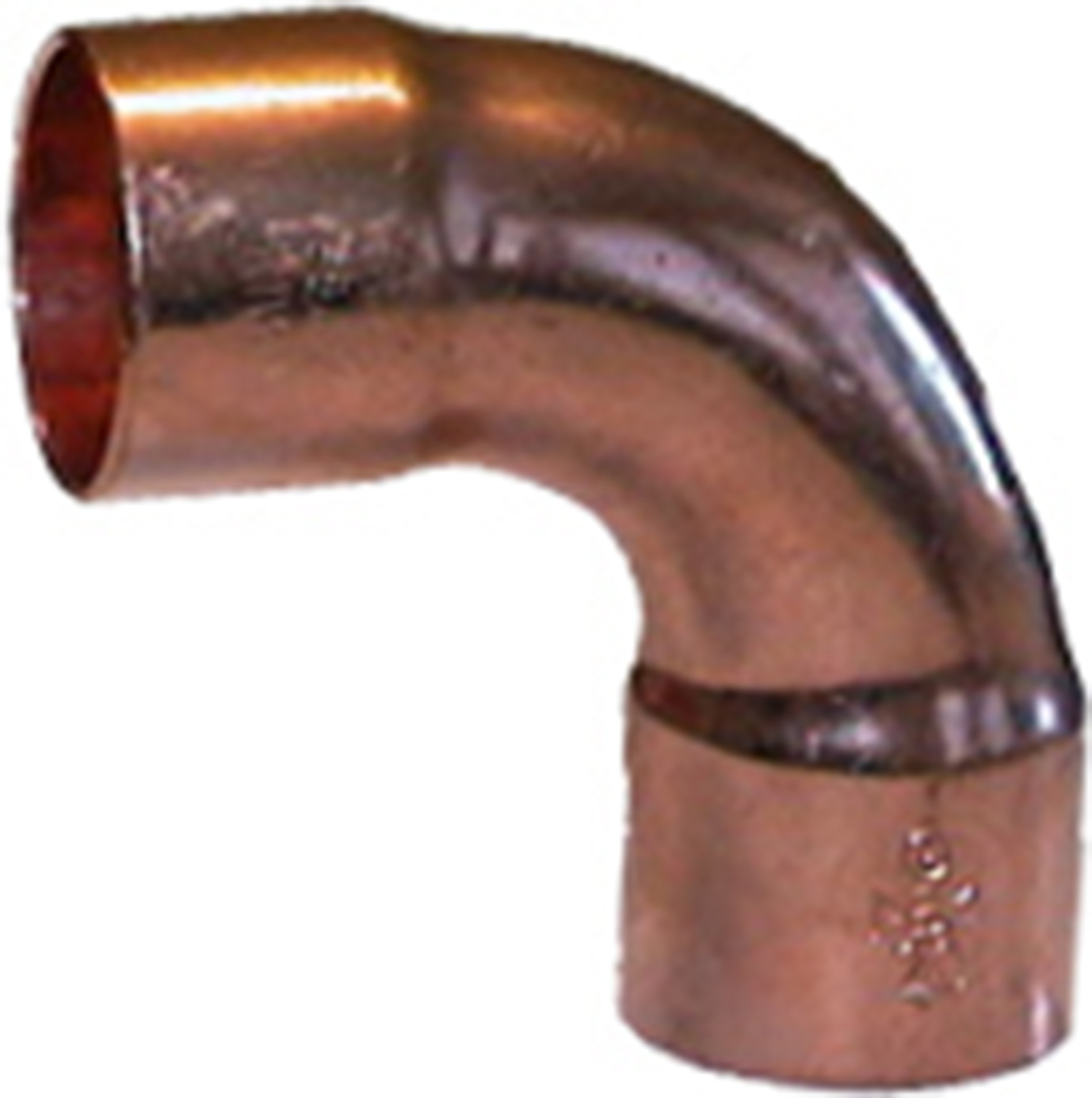

Knärör 5002A

Knärör 5002A

Knärör 90° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Knärör 5002A

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Knärör 5002A - Invändig lödning

Knärör 5002A - Invändig lödning 13 artiklar

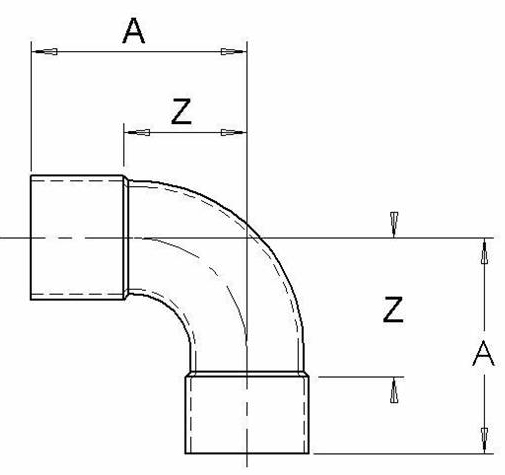

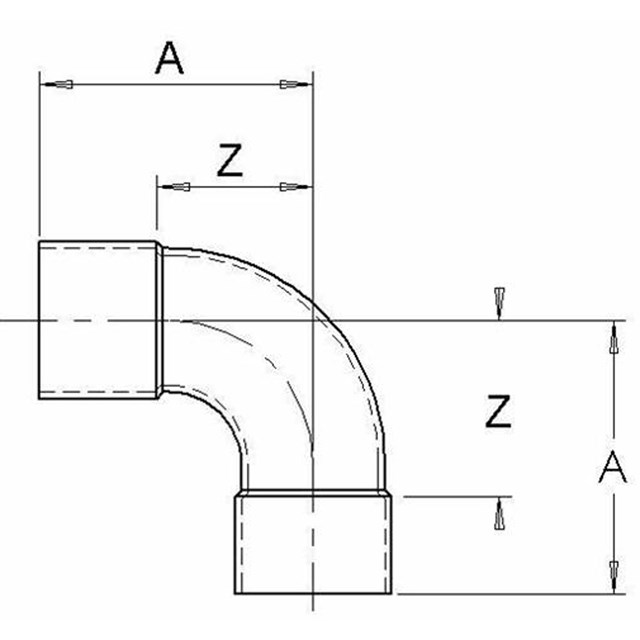

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikel Dim. A mm Z mm Vikt (kg) Måttskiss Artikellista
200 02 14 8 17 10 0,01
200 02 22 10 20 12 0,01
200 02 30 12 23 14 0,01
200 02 48 15 29 18 0,02
200 02 63 18 34 22 0,03
200 02 71 22 42 26 0,05
200 02 89 28 52 34 0,08
200 02 97 35 65 42 0,1
200 03 13 42 77 50 0,2
200 03 21 54 97 65 0,4
200 03 38 70 133 100 0,7
200 03 39 76 139 105 0,9
200 03 54 108 190 142

200 02 14

Dim. 8
A mm 17
Z mm 10
Vikt (kg) 0,01
Måttskiss
Artikellista

200 02 22

Dim. 10
A mm 20
Z mm 12
Vikt (kg) 0,01
Måttskiss
Artikellista

200 02 30

Dim. 12
A mm 23
Z mm 14
Vikt (kg) 0,01
Måttskiss
Artikellista

200 02 48

Dim. 15
A mm 29
Z mm 18
Vikt (kg) 0,02
Måttskiss
Artikellista

200 02 63

Dim. 18
A mm 34
Z mm 22
Vikt (kg) 0,03
Måttskiss
Artikellista

200 02 71

Dim. 22
A mm 42
Z mm 26
Vikt (kg) 0,05
Måttskiss
Artikellista

200 02 89

Dim. 28
A mm 52
Z mm 34
Vikt (kg) 0,08
Måttskiss
Artikellista

200 02 97

Dim. 35
A mm 65
Z mm 42
Vikt (kg) 0,1
Måttskiss
Artikellista

200 03 13

Dim. 42
A mm 77
Z mm 50
Vikt (kg) 0,2
Måttskiss
Artikellista

200 03 21

Dim. 54
A mm 97
Z mm 65
Vikt (kg) 0,4
Måttskiss
Artikellista

200 03 38

Dim. 70
A mm 133
Z mm 100
Vikt (kg) 0,7
Måttskiss
Artikellista

200 03 39

Dim. 76
A mm 139
Z mm 105
Vikt (kg) 0,9
Måttskiss
Artikellista

200 03 54

Dim. 108
A mm 190
Z mm 142
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Knärör 90° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

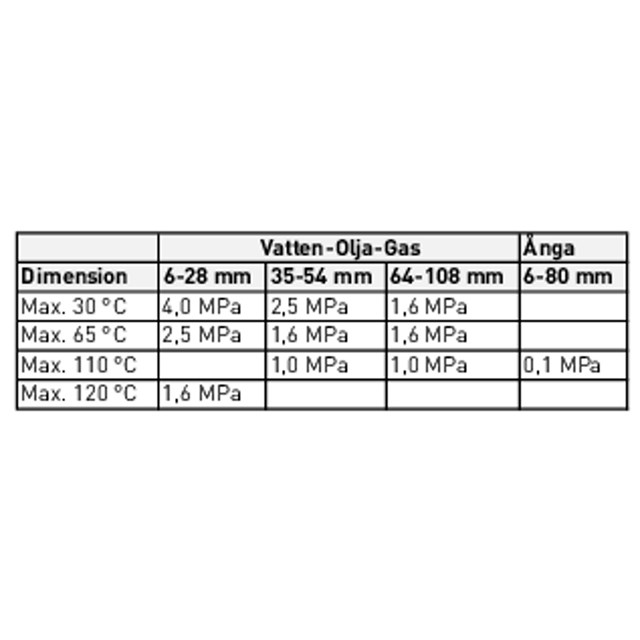

Max. arbetstryck: Se tabell nedan
Övrigt: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Max arbetstryck

Dokumentation

Produktblad

Knärör 5002A
