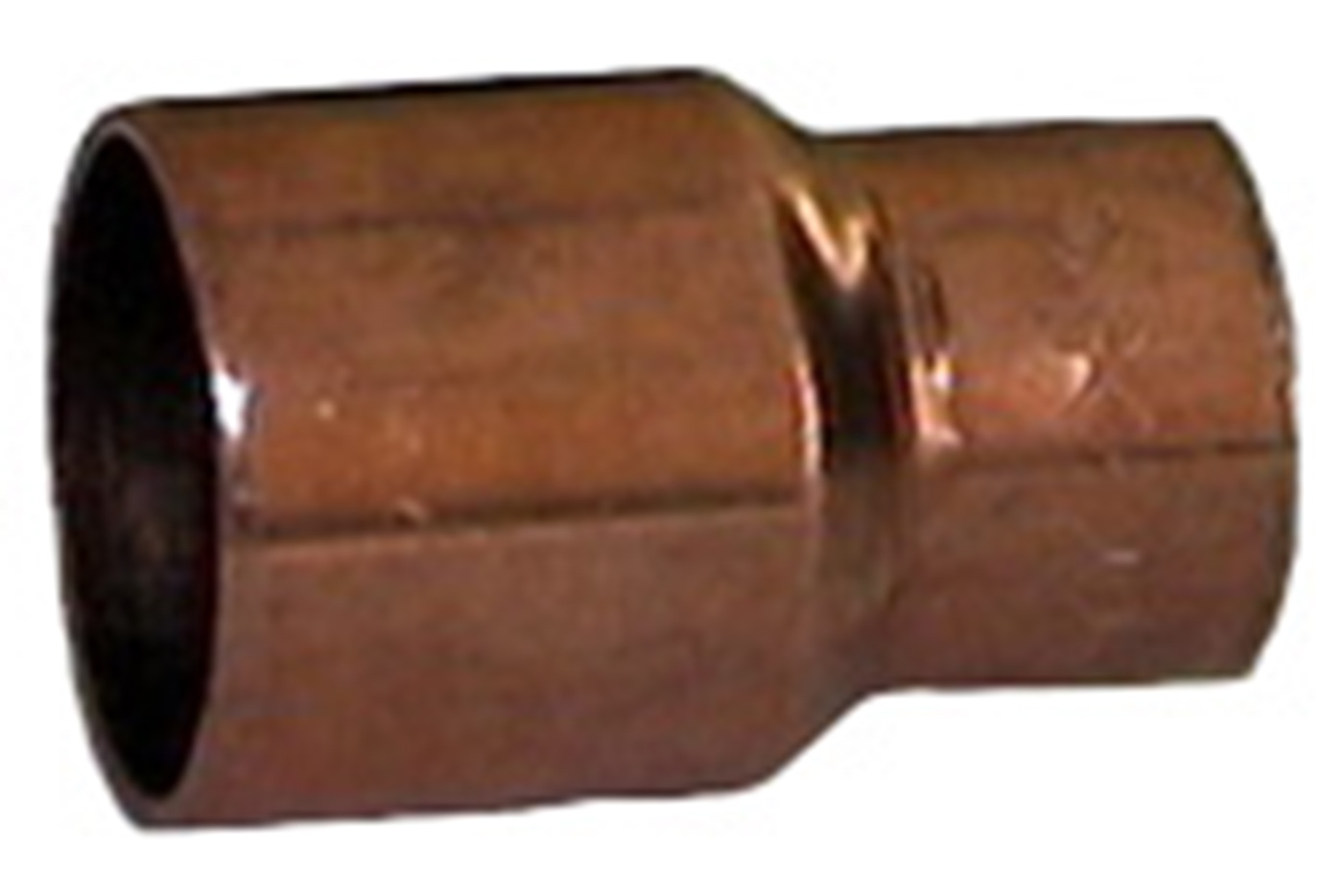

Förminskningsnippel 5243
Förminskningsnippel 5243 - Utvändig lödning / Invändig lödning 38 artiklar

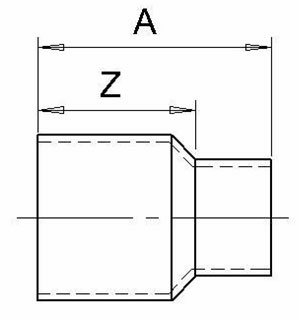

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
200 72 01 | 8 x 6 | 17 | 11 | 0,01 |
|
|
200 72 19 | 10 x 6 | 18 | 11 | 0,01 |
|
|
200 72 27 | 10 x 8 | 17 | 9 | 0,01 |
|
|
200 72 35 | 12 x 6 | 23 | 17 | 0,01 |
|
|
200 72 43 | 12 x 8 | 23 | 16 | 0,01 |
|
|
200 72 50 | 12 x 10 | 21 | 13 | 0,01 |
|
|
200 72 76 | 15 x 10 | 25 | 17 | 0,01 |
|
|
200 72 84 | 15 x 12 | 25 | 14 | 0,01 |
|
|
200 73 34 | 18 x 10 | 29 | 21 | 0,01 |
|
|
200 73 42 | 18 x 12 | 28 | 19 | 0,01 |
|
|
200 73 59 | 18 x 15 | 30 | 18 | 0,01 |
|
|
200 73 83 | 22 x 10 | 33 | 24 | 0,02 |
|
|
200 73 91 | 22 x 12 | 33 | 24 | 0,02 |
|
|
200 74 09 | 22 x 15 | 34 | 23 | 0,02 |
|
|
200 74 25 | 22 x 18 | 35 | 22 | 0,02 |
|
|
200 74 58 | 28 x 12 | 43 | 32 | 0,03 |
|
|
200 74 66 | 28 x 15 | 42 | 30 | 0,04 |
|
|
200 74 82 | 28 x 18 | 40 | 27 | 0,04 |
|
|
200 74 90 | 28 x 22 | 42 | 26 | 0,03 |
|
|
200 75 24 | 35 x 15 | 55 | 44 | 0,06 |
|
|
200 75 32 | 35 x 18 | 53 | 43 | 0,06 |
|
|
200 75 40 | 35 x 22 | 52 | 36 | 0,06 |
|
|
200 75 57 | 35 x 28 | 53 | 43 | 0,05 |
|
|
200 76 23 | 42 x 15 | 0,07 |
|
|||
200 76 49 | 42 x 18 | 64 | 49 | 0,08 |
|
|
200 76 56 | 42 x 22 | 60 | 44 | 0,09 |
|
|
200 76 64 | 42 x 28 | 58 | 39 | 0,09 |
|
|
200 76 72 | 42 x 35 | 58 | 35 | 0,09 |
|
|
200 77 19 | 54 x 22 | 67 | 52 | 0,1 |
|
|
200 77 22 | 54 x 28 | 70 | 52 | 0,1 |
|
|
200 77 30 | 54 x 35 | 72 | 49 | 0,2 |
|
|
200 77 55 | 54 x 42 | 70 | 43 | 0,1 |
|
|
200 78 05 | 70 x 42 | 89 | 58 | 0,3 |
|
|
200 78 13 | 70 x 54 | 85 | 49 | 0,3 |
|
|
200 78 39 | 76 x 54 | 87 | 51 | 0,3 |
|
|
051058 | 89 x 54 | 93 | 61 | 1,0 |
|
|
200 78 62 | 89 x 76 | 84 | 50 | 1,0 |
|
|
051256 | 108 x 54 | 122 | 90 |
|
200 72 01
Dim. | 8 x 6 |
A mm | 17 |
Z mm | 11 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 19
Dim. | 10 x 6 |
A mm | 18 |
Z mm | 11 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 27
Dim. | 10 x 8 |
A mm | 17 |
Z mm | 9 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 35
Dim. | 12 x 6 |
A mm | 23 |
Z mm | 17 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 43
Dim. | 12 x 8 |
A mm | 23 |
Z mm | 16 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 50
Dim. | 12 x 10 |
A mm | 21 |
Z mm | 13 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 76
Dim. | 15 x 10 |
A mm | 25 |
Z mm | 17 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 72 84
Dim. | 15 x 12 |
A mm | 25 |
Z mm | 14 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 73 34
Dim. | 18 x 10 |
A mm | 29 |
Z mm | 21 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 73 42
Dim. | 18 x 12 |
A mm | 28 |
Z mm | 19 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 73 59
Dim. | 18 x 15 |
A mm | 30 |
Z mm | 18 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 73 83
Dim. | 22 x 10 |
A mm | 33 |
Z mm | 24 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 73 91
Dim. | 22 x 12 |
A mm | 33 |
Z mm | 24 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 74 09
Dim. | 22 x 15 |
A mm | 34 |
Z mm | 23 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 74 25
Dim. | 22 x 18 |
A mm | 35 |
Z mm | 22 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 74 58
Dim. | 28 x 12 |
A mm | 43 |
Z mm | 32 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 74 66
Dim. | 28 x 15 |
A mm | 42 |
Z mm | 30 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
200 74 82
Dim. | 28 x 18 |
A mm | 40 |
Z mm | 27 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
200 74 90
Dim. | 28 x 22 |
A mm | 42 |
Z mm | 26 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 75 24
Dim. | 35 x 15 |
A mm | 55 |
Z mm | 44 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
200 75 32
Dim. | 35 x 18 |
A mm | 53 |
Z mm | 43 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
200 75 40
Dim. | 35 x 22 |
A mm | 52 |
Z mm | 36 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
200 75 57
Dim. | 35 x 28 |
A mm | 53 |
Z mm | 43 |
Vikt (kg) | 0,05 |
Måttskiss | |
Artikellista |
|
200 76 23
Dim. | 42 x 15 |
A mm | |
Z mm | |
Vikt (kg) | 0,07 |
Måttskiss | |
Artikellista |
|
200 76 49
Dim. | 42 x 18 |
A mm | 64 |
Z mm | 49 |
Vikt (kg) | 0,08 |
Måttskiss | |
Artikellista |
|
200 76 56
Dim. | 42 x 22 |
A mm | 60 |
Z mm | 44 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
200 76 64
Dim. | 42 x 28 |
A mm | 58 |
Z mm | 39 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
200 76 72
Dim. | 42 x 35 |
A mm | 58 |
Z mm | 35 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
200 77 19
Dim. | 54 x 22 |
A mm | 67 |
Z mm | 52 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 77 22
Dim. | 54 x 28 |
A mm | 70 |
Z mm | 52 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 77 30
Dim. | 54 x 35 |
A mm | 72 |
Z mm | 49 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
200 77 55
Dim. | 54 x 42 |
A mm | 70 |
Z mm | 43 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 78 05
Dim. | 70 x 42 |
A mm | 89 |
Z mm | 58 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
200 78 13
Dim. | 70 x 54 |
A mm | 85 |
Z mm | 49 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
200 78 39
Dim. | 76 x 54 |
A mm | 87 |
Z mm | 51 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
051058
Dim. | 89 x 54 |
A mm | 93 |
Z mm | 61 |
Vikt (kg) | 1,0 |
Måttskiss | |
Artikellista |
|
200 78 62
Dim. | 89 x 76 |
A mm | 84 |
Z mm | 50 |
Vikt (kg) | 1,0 |
Måttskiss | |
Artikellista |
|
051256
Dim. | 108 x 54 |
A mm | 122 |
Z mm | 90 |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
Artikel 200 72 01
A mm | 17 |
Z mm | 11 |
Artikel 200 72 19
A mm | 18 |
Z mm | 11 |
Artikel 200 72 27
A mm | 17 |
Z mm | 9 |
Artikel 200 72 35
A mm | 23 |
Z mm | 17 |
Artikel 200 72 43
A mm | 23 |
Z mm | 16 |
Artikel 200 72 50
A mm | 21 |
Z mm | 13 |
Artikel 200 72 76
A mm | 25 |
Z mm | 17 |
Artikel 200 72 84
A mm | 25 |
Z mm | 14 |
Artikel 200 73 34
A mm | 29 |
Z mm | 21 |
Artikel 200 73 42
A mm | 28 |
Z mm | 19 |
Artikel 200 73 59
A mm | 30 |
Z mm | 18 |
Artikel 200 73 83
A mm | 33 |
Z mm | 24 |
Artikel 200 73 91
A mm | 33 |
Z mm | 24 |
Artikel 200 74 09
A mm | 34 |
Z mm | 23 |
Artikel 200 74 25
A mm | 35 |
Z mm | 22 |
Artikel 200 74 58
A mm | 43 |
Z mm | 32 |
Artikel 200 74 66
A mm | 42 |
Z mm | 30 |
Artikel 200 74 82
A mm | 40 |
Z mm | 27 |
Artikel 200 74 90
A mm | 42 |
Z mm | 26 |
Artikel 200 75 24
A mm | 55 |
Z mm | 44 |
Artikel 200 75 32
A mm | 53 |
Z mm | 43 |
Artikel 200 75 40
A mm | 52 |
Z mm | 36 |
Artikel 200 75 57
A mm | 53 |
Z mm | 43 |
Artikel 200 76 23
Artikel 200 76 49
A mm | 64 |
Z mm | 49 |
Artikel 200 76 56
A mm | 60 |
Z mm | 44 |
Artikel 200 76 64
A mm | 58 |
Z mm | 39 |
Artikel 200 76 72
A mm | 58 |
Z mm | 35 |
Artikel 200 77 19
A mm | 67 |
Z mm | 52 |
Artikel 200 77 22
A mm | 70 |
Z mm | 52 |
Artikel 200 77 30
A mm | 72 |
Z mm | 49 |
Artikel 200 77 55
A mm | 70 |
Z mm | 43 |
Artikel 200 78 05
A mm | 89 |
Z mm | 58 |
Artikel 200 78 13
A mm | 85 |
Z mm | 49 |
Artikel 200 78 39
A mm | 87 |
Z mm | 51 |
Artikel 051058
A mm | 93 |
Z mm | 61 |
Artikel 200 78 62
A mm | 84 |
Z mm | 50 |
Artikel 051256
A mm | 122 |
Z mm | 90 |
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Koppar Cu motsvarande DIN 1787, ISO 1337 |
Förminskningsnippel lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
Förminskningsnippel 5243 - Utvändig lödning / Invändig lödning
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) |
---|---|---|---|---|
200 72 01 | 8 x 6 | 17 | 11 | 0,01 |
200 72 19 | 10 x 6 | 18 | 11 | 0,01 |
200 72 27 | 10 x 8 | 17 | 9 | 0,01 |
200 72 35 | 12 x 6 | 23 | 17 | 0,01 |
200 72 43 | 12 x 8 | 23 | 16 | 0,01 |
200 72 50 | 12 x 10 | 21 | 13 | 0,01 |
200 72 76 | 15 x 10 | 25 | 17 | 0,01 |
200 72 84 | 15 x 12 | 25 | 14 | 0,01 |
200 73 34 | 18 x 10 | 29 | 21 | 0,01 |
200 73 42 | 18 x 12 | 28 | 19 | 0,01 |
200 73 59 | 18 x 15 | 30 | 18 | 0,01 |
200 73 83 | 22 x 10 | 33 | 24 | 0,02 |
200 73 91 | 22 x 12 | 33 | 24 | 0,02 |
200 74 09 | 22 x 15 | 34 | 23 | 0,02 |
200 74 25 | 22 x 18 | 35 | 22 | 0,02 |
200 74 58 | 28 x 12 | 43 | 32 | 0,03 |
200 74 66 | 28 x 15 | 42 | 30 | 0,04 |
200 74 82 | 28 x 18 | 40 | 27 | 0,04 |
200 74 90 | 28 x 22 | 42 | 26 | 0,03 |
200 75 24 | 35 x 15 | 55 | 44 | 0,06 |
200 75 32 | 35 x 18 | 53 | 43 | 0,06 |
200 75 40 | 35 x 22 | 52 | 36 | 0,06 |
200 75 57 | 35 x 28 | 53 | 43 | 0,05 |
200 76 23 | 42 x 15 | 0,07 | ||
200 76 49 | 42 x 18 | 64 | 49 | 0,08 |
200 76 56 | 42 x 22 | 60 | 44 | 0,09 |
200 76 64 | 42 x 28 | 58 | 39 | 0,09 |
200 76 72 | 42 x 35 | 58 | 35 | 0,09 |
200 77 19 | 54 x 22 | 67 | 52 | 0,1 |
200 77 22 | 54 x 28 | 70 | 52 | 0,1 |
200 77 30 | 54 x 35 | 72 | 49 | 0,2 |
200 77 55 | 54 x 42 | 70 | 43 | 0,1 |
200 78 05 | 70 x 42 | 89 | 58 | 0,3 |
200 78 13 | 70 x 54 | 85 | 49 | 0,3 |
200 78 39 | 76 x 54 | 87 | 51 | 0,3 |
051058 | 89 x 54 | 93 | 61 | 1,0 |
200 78 62 | 89 x 76 | 84 | 50 | 1,0 |
051256 | 108 x 54 | 122 | 90 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
