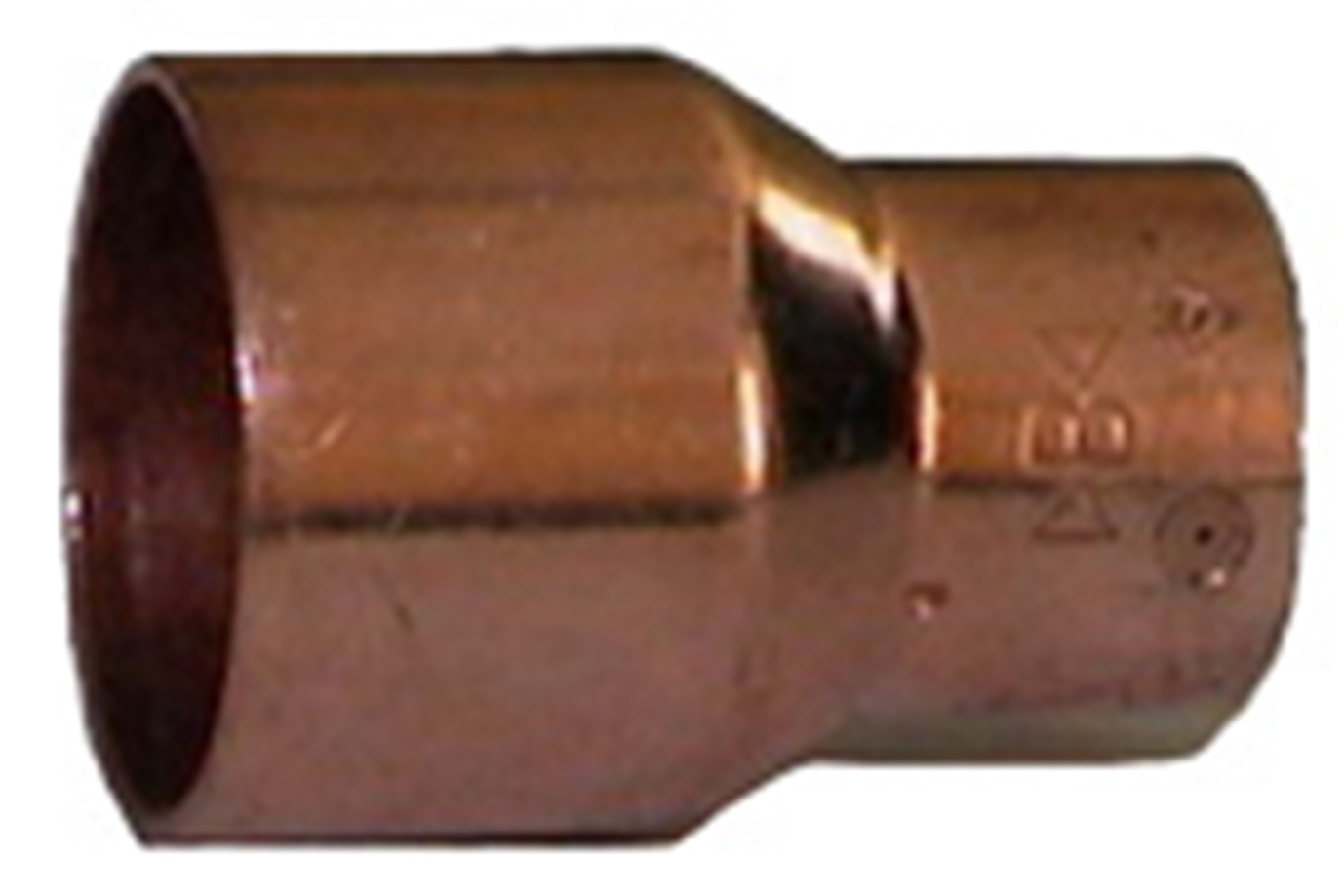

Förminskningsmuff 5240
5240 - Invändig lödning 25 artiklar

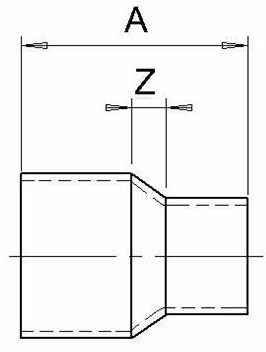

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
200 66 17 | 10 x 6 | 22 | 7 | 0,01 |
|
|
200 66 25 | 10 x 8 | 20 | 4 | 0,01 |
|
|
200 66 41 | 12 x 10 | 22 | 4 | 0,01 |
|
|
200 66 66 | 15 x 10 | 26 | 6 | 0,01 |
|
|
200 66 74 | 15 x 12 | 25 | 4 | 0,01 |
|
|
200 67 32 | 18 x 10 | 29 | 7 | 0,01 |
|
|
200 67 40 | 18 x 12 | 29 | 6 | 0,01 |
|
|
200 67 57 | 18 x 15 | 29 | 5 | 0,01 |
|
|
200 67 65 | 18 x 16 | 29 | 4 | 0,01 |
|
|
200 67 81 | 22 x 12 | 31 | 7 | 0,02 |
|
|
200 67 99 | 22 x 15 | 33 | 5 | 0,02 |
|
|
200 68 15 | 22 x 18 | 31 | 3 | 0,02 |
|
|
200 68 49 | 28 x 15 | 45 | 14 | 0,04 |
|
|
200 68 56 | 28 x 18 | 42 | 9 | 0,04 |
|
|
200 68 64 | 28 x 22 | 50 | 14 | 0,03 |
|
|
200 68 98 | 35 x 22 | 54 | 13 | 0,07 |
|
|
200 69 06 | 35 x 28 | 52 | 11 | 0,07 |
|
|
200 69 89 | 42 x 28 | 62 | 15 | 0,1 |
|
|
200 69 97 | 42 x 35 | 62 | 10 | 0,1 |
|
|
200 70 29 | 54 x 28 | 70 | 10 | 0,2 |
|
|
200 70 37 | 54 x 35 | 74 | 17 | 0,2 |
|
|
200 70 45 | 54 x 42 | 72 | 11 | 0,1 |
|
|
200 70 60 | 70 x 54 | 55 | 10 | 0,3 |
|
|
051074 | 76 x 54 | 89 | 19 | 0,4 |
|
|
200 70 70 | 108 x 89 | 0,7 |
|
200 66 17
Dim. | 10 x 6 |
A mm | 22 |
Z mm | 7 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 66 25
Dim. | 10 x 8 |
A mm | 20 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 66 41
Dim. | 12 x 10 |
A mm | 22 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 66 66
Dim. | 15 x 10 |
A mm | 26 |
Z mm | 6 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 66 74
Dim. | 15 x 12 |
A mm | 25 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 67 32
Dim. | 18 x 10 |
A mm | 29 |
Z mm | 7 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 67 40
Dim. | 18 x 12 |
A mm | 29 |
Z mm | 6 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 67 57
Dim. | 18 x 15 |
A mm | 29 |
Z mm | 5 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 67 65
Dim. | 18 x 16 |
A mm | 29 |
Z mm | 4 |
Vikt (kg) | 0,01 |
Måttskiss | |
Artikellista |
|
200 67 81
Dim. | 22 x 12 |
A mm | 31 |
Z mm | 7 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 67 99
Dim. | 22 x 15 |
A mm | 33 |
Z mm | 5 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 68 15
Dim. | 22 x 18 |
A mm | 31 |
Z mm | 3 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
200 68 49
Dim. | 28 x 15 |
A mm | 45 |
Z mm | 14 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
200 68 56
Dim. | 28 x 18 |
A mm | 42 |
Z mm | 9 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
200 68 64
Dim. | 28 x 22 |
A mm | 50 |
Z mm | 14 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
200 68 98
Dim. | 35 x 22 |
A mm | 54 |
Z mm | 13 |
Vikt (kg) | 0,07 |
Måttskiss | |
Artikellista |
|
200 69 06
Dim. | 35 x 28 |
A mm | 52 |
Z mm | 11 |
Vikt (kg) | 0,07 |
Måttskiss | |
Artikellista |
|
200 69 89
Dim. | 42 x 28 |
A mm | 62 |
Z mm | 15 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 69 97
Dim. | 42 x 35 |
A mm | 62 |
Z mm | 10 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 70 29
Dim. | 54 x 28 |
A mm | 70 |
Z mm | 10 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
200 70 37
Dim. | 54 x 35 |
A mm | 74 |
Z mm | 17 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
200 70 45
Dim. | 54 x 42 |
A mm | 72 |
Z mm | 11 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
200 70 60
Dim. | 70 x 54 |
A mm | 55 |
Z mm | 10 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
051074
Dim. | 76 x 54 |
A mm | 89 |
Z mm | 19 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
200 70 70
Dim. | 108 x 89 |
A mm | |
Z mm | |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
Artikel
Artikel 200 66 17
A mm | 22 |
Z mm | 7 |
Artikel 200 66 25
A mm | 20 |
Z mm | 4 |
Artikel 200 66 41
A mm | 22 |
Z mm | 4 |
Artikel 200 66 66
A mm | 26 |
Z mm | 6 |
Artikel 200 66 74
A mm | 25 |
Z mm | 4 |
Artikel 200 67 32
A mm | 29 |
Z mm | 7 |
Artikel 200 67 40
A mm | 29 |
Z mm | 6 |
Artikel 200 67 57
A mm | 29 |
Z mm | 5 |
Artikel 200 67 65
A mm | 29 |
Z mm | 4 |
Artikel 200 67 81
A mm | 31 |
Z mm | 7 |
Artikel 200 67 99
A mm | 33 |
Z mm | 5 |
Artikel 200 68 15
A mm | 31 |
Z mm | 3 |
Artikel 200 68 49
A mm | 45 |
Z mm | 14 |
Artikel 200 68 56
A mm | 42 |
Z mm | 9 |
Artikel 200 68 64
A mm | 50 |
Z mm | 14 |
Artikel 200 68 98
A mm | 54 |
Z mm | 13 |
Artikel 200 69 06
A mm | 52 |
Z mm | 11 |
Artikel 200 69 89
A mm | 62 |
Z mm | 15 |
Artikel 200 69 97
A mm | 62 |
Z mm | 10 |
Artikel 200 70 29
A mm | 70 |
Z mm | 10 |
Artikel 200 70 37
A mm | 74 |
Z mm | 17 |
Artikel 200 70 45
A mm | 72 |
Z mm | 11 |
Artikel 200 70 60
A mm | 55 |
Z mm | 10 |
Artikel 051074
A mm | 89 |
Z mm | 19 |
Artikel 200 70 70
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Övrigt: | Koppar Cu motsvarande DIN 1787, ISO 1337 |
Förminskningsmuff lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
5240 - Invändig lödning
Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) |
---|---|---|---|---|
200 66 17 | 10 x 6 | 22 | 7 | 0,01 |
200 66 25 | 10 x 8 | 20 | 4 | 0,01 |
200 66 41 | 12 x 10 | 22 | 4 | 0,01 |
200 66 66 | 15 x 10 | 26 | 6 | 0,01 |
200 66 74 | 15 x 12 | 25 | 4 | 0,01 |
200 67 32 | 18 x 10 | 29 | 7 | 0,01 |
200 67 40 | 18 x 12 | 29 | 6 | 0,01 |
200 67 57 | 18 x 15 | 29 | 5 | 0,01 |
200 67 65 | 18 x 16 | 29 | 4 | 0,01 |
200 67 81 | 22 x 12 | 31 | 7 | 0,02 |
200 67 99 | 22 x 15 | 33 | 5 | 0,02 |
200 68 15 | 22 x 18 | 31 | 3 | 0,02 |
200 68 49 | 28 x 15 | 45 | 14 | 0,04 |
200 68 56 | 28 x 18 | 42 | 9 | 0,04 |
200 68 64 | 28 x 22 | 50 | 14 | 0,03 |
200 68 98 | 35 x 22 | 54 | 13 | 0,07 |
200 69 06 | 35 x 28 | 52 | 11 | 0,07 |
200 69 89 | 42 x 28 | 62 | 15 | 0,1 |
200 69 97 | 42 x 35 | 62 | 10 | 0,1 |
200 70 29 | 54 x 28 | 70 | 10 | 0,2 |
200 70 37 | 54 x 35 | 74 | 17 | 0,2 |
200 70 45 | 54 x 42 | 72 | 11 | 0,1 |
200 70 60 | 70 x 54 | 55 | 10 | 0,3 |
051074 | 76 x 54 | 89 | 19 | 0,4 |
200 70 70 | 108 x 89 | 0,7 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
