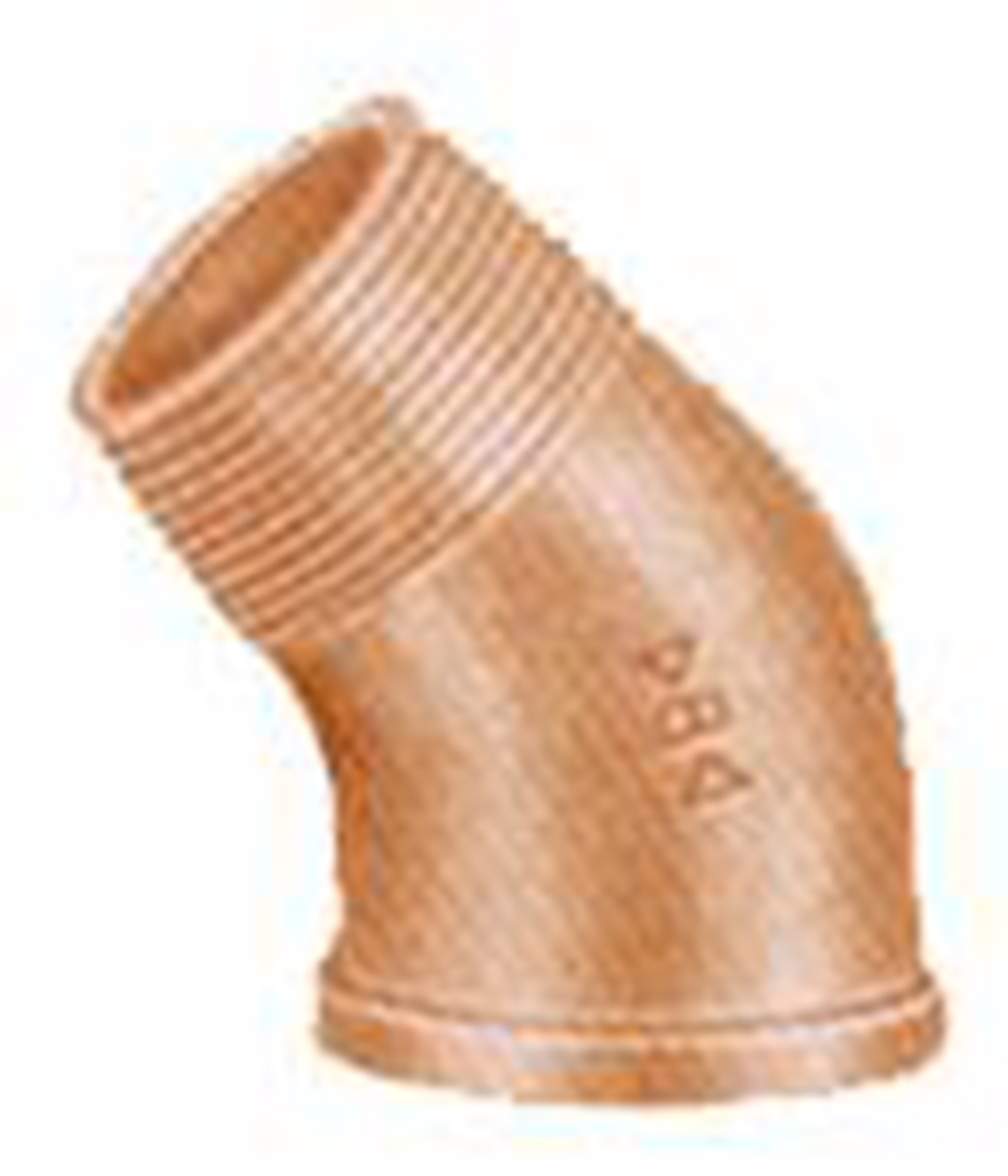

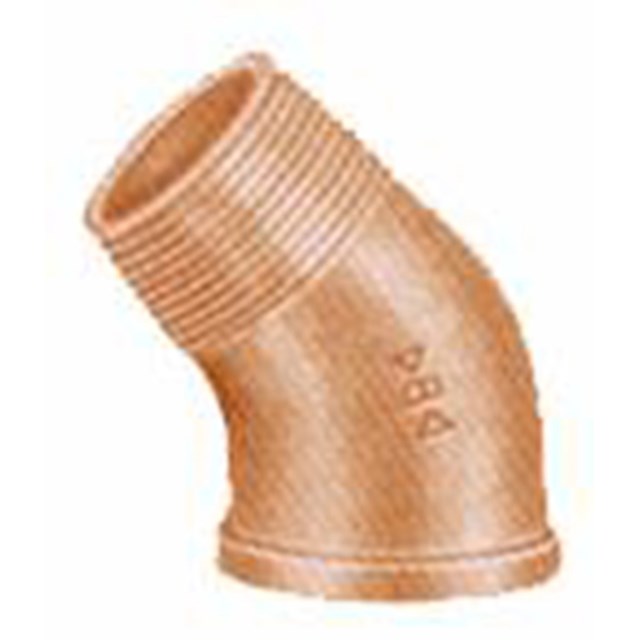

Vinkel 3121

Vinkel 3121

Vinkel 45° för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Vinkel 3121

Artiklar

3121 - Invändig gänga / Utvändig gänga

3121 - Invändig gänga / Utvändig gänga 5 artiklar

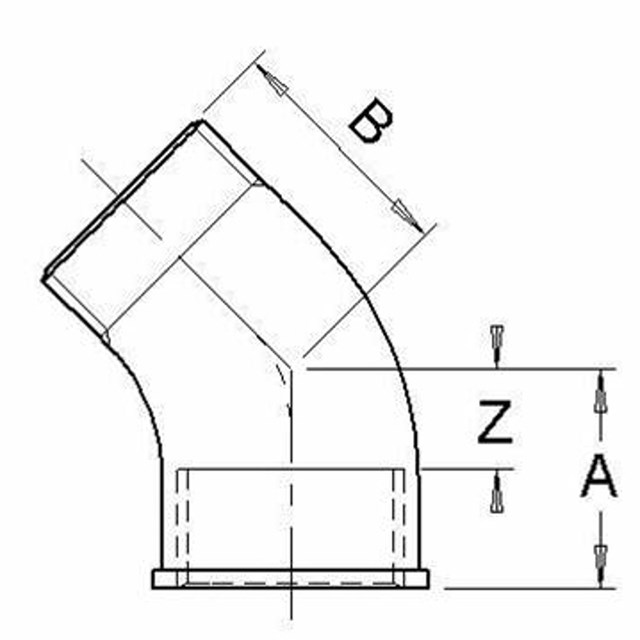

Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikelnr. Dim. A mm Vikt (kg) Måttskiss Artikellista
056320 ⅜" 20 0,1
056322 ¾" 22 0,1
056323 1" 28 0,1
056324 1¼" 34 0,2
056325 1½" 36 0,2

056320

Dim. ⅜"
A mm 20
Vikt (kg) 0,1
Måttskiss
Artikellista

056322

Dim. ¾"
A mm 22
Vikt (kg) 0,1
Måttskiss
Artikellista

056323

Dim. 1"
A mm 28
Vikt (kg) 0,1
Måttskiss
Artikellista

056324

Dim. 1¼"
A mm 34
Vikt (kg) 0,2
Måttskiss
Artikellista

056325

Dim. 1½"
A mm 36
Vikt (kg) 0,2
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Vinkel 45° för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gängstandard: R - utvändig gänga konisk, G - invändig gänga
Övrigt: Rödgods, enligt DIN 1705, ISO 1338
