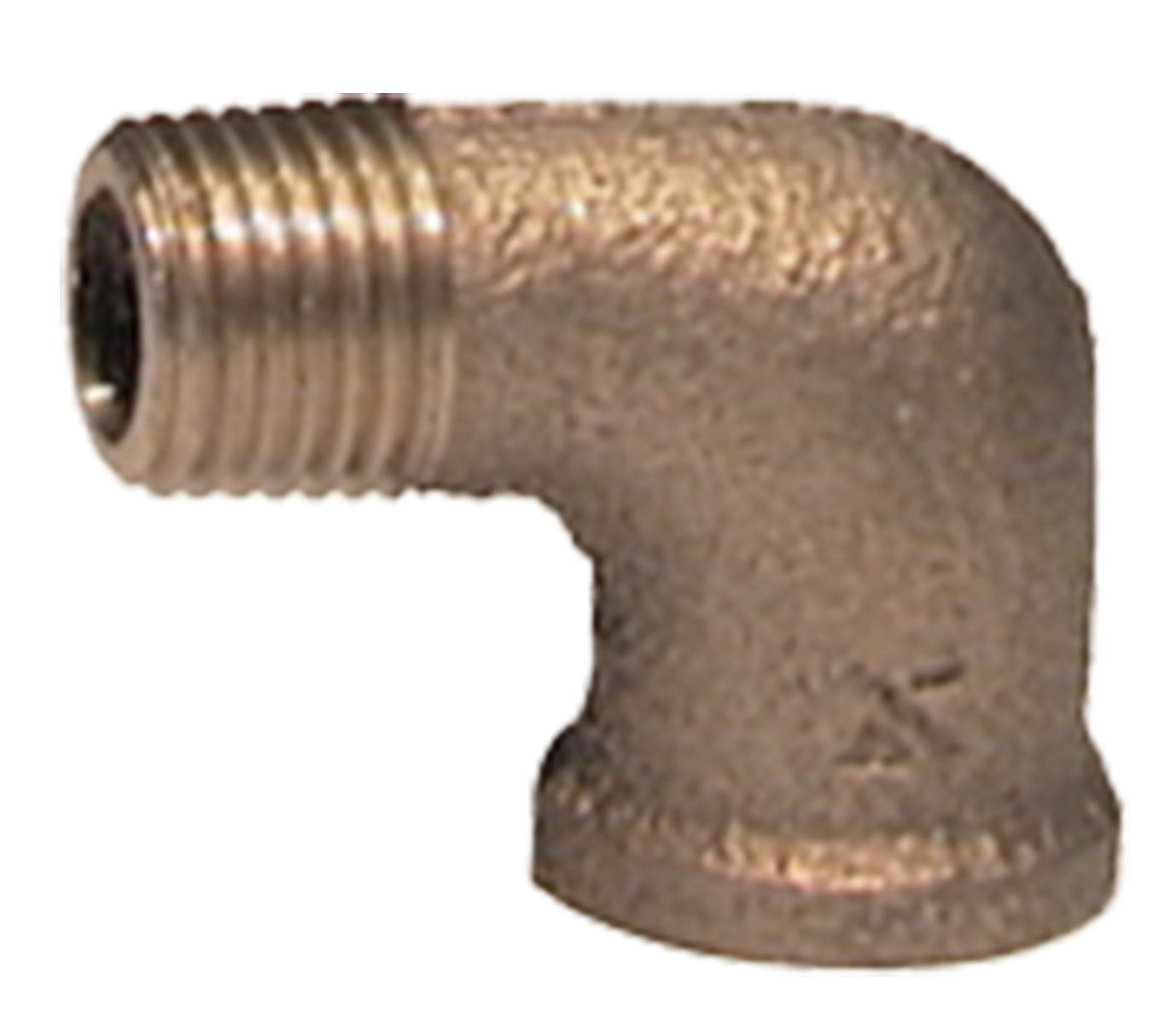

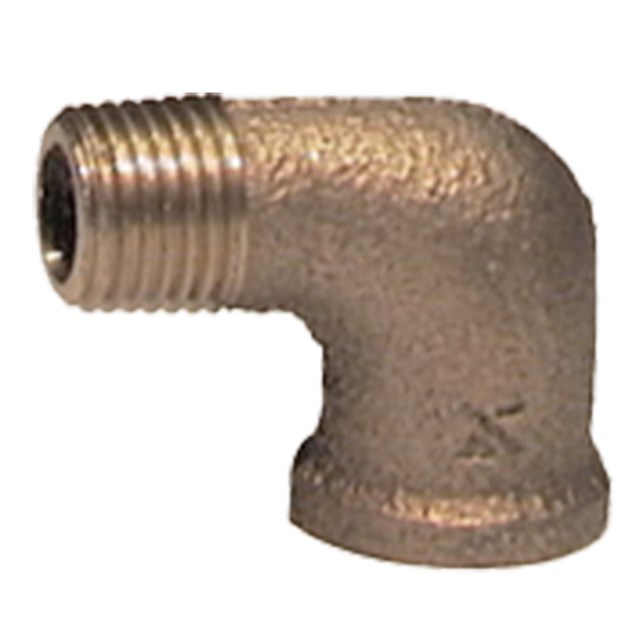

Vinkel 3092
3092 - Invändig gänga / Utvändig gänga 7 artiklar

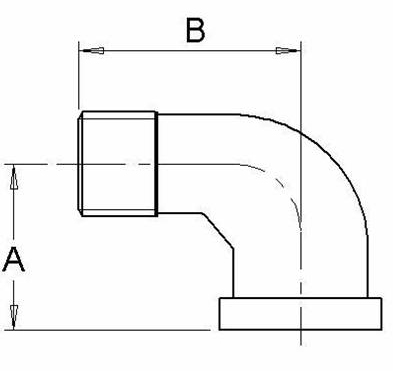

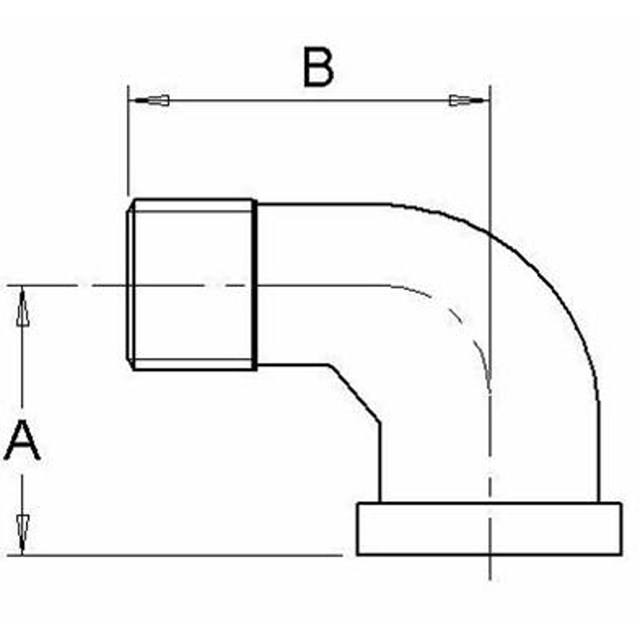

Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
056311 | ¼" | 21 | 28 | 0,04 |
|
|
056313 | ½" | 26 | 33 | 0,08 |
|
|
056314 | ¾" | 30 | 37 | 0,1 |
|
|
056315 | 1" | 38 | 52 | 0,3 |
|
|
056316 | 1¼" | 45 | 60 | 0,4 |
|
|
056317 | 1½" | 50 | 65 | 0,5 |
|
|
056318 | 2" | 58 | 74 | 0,9 |
|
056311
Dim. | ¼" |
A mm | 21 |
B mm | 28 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
056313
Dim. | ½" |
A mm | 26 |
B mm | 33 |
Vikt (kg) | 0,08 |
Måttskiss | |
Artikellista |
|
056314
Dim. | ¾" |
A mm | 30 |
B mm | 37 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
056315
Dim. | 1" |
A mm | 38 |
B mm | 52 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
056316
Dim. | 1¼" |
A mm | 45 |
B mm | 60 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
056317
Dim. | 1½" |
A mm | 50 |
B mm | 65 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
056318
Dim. | 2" |
A mm | 58 |
B mm | 74 |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Artikel 056311
A mm | 21 |
B mm | 28 |
Artikel 056313
A mm | 26 |
B mm | 33 |
Artikel 056314
A mm | 30 |
B mm | 37 |
Artikel 056315
A mm | 38 |
B mm | 52 |
Artikel 056316
A mm | 45 |
B mm | 60 |
Artikel 056317
A mm | 50 |
B mm | 65 |
Artikel 056318
A mm | 58 |
B mm | 74 |
Beskrivning
Vinkel 90° för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | G - invändig gänga, R - utvändig gänga konisk |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Arbetstryck
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | G - invändig gänga, R - utvändig gänga konisk |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Vinkel 90° för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Arbetstryck
3092 - Invändig gänga / Utvändig gänga
Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) |
---|---|---|---|---|
056311 | ¼" | 21 | 28 | 0,04 |
056313 | ½" | 26 | 33 | 0,08 |
056314 | ¾" | 30 | 37 | 0,1 |
056315 | 1" | 38 | 52 | 0,3 |
056316 | 1¼" | 45 | 60 | 0,4 |
056317 | 1½" | 50 | 65 | 0,5 |
056318 | 2" | 58 | 74 | 0,9 |
