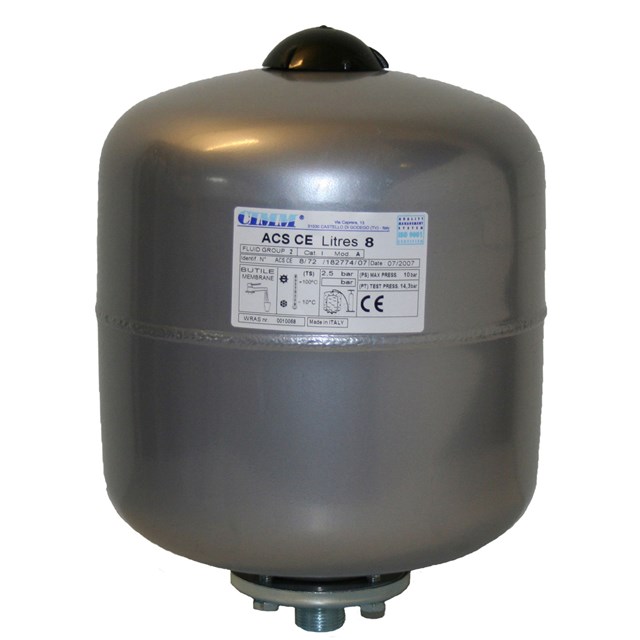

Expansionskärl ACS Z
ACS Z 9 artiklar
Tillverkningsnormer: Expansionskärl tillverkat i enlighet med europeiska direktivet PED 97/23 samt svenska Tryckkärlsdirektivet AFS 1999:4.

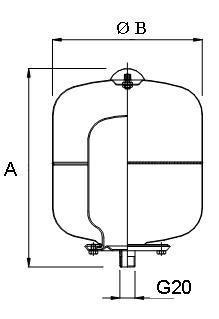

Artikel | Dim. | Anslutning | A mm | B mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|
094210 | 2 liter | ½" | 240 | 120 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 1,0 |
|
|
094206 | 3 liter | ¾" | 245 | 170 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
|
||
094202 | 5 liter | ¾" | 275 | 170 | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar | 1,7 |
|
|
094204 | 8 liter | ¾" | 305 | 220 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 2,0 |
|
|
094203 | 12 liter | ¾" | 315 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 3,1 |
|
|
094201 | 16 liter | ¾" | 379 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar | 3,3 |
|
|
094207 | 18 liter | ¾" | 380 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 3,5 |
|
|
094208 | 24 liter | ¾" | 490 | 260 | Max arb.tryck: 8,0 bar, Förtryck: 2,5 bar | 4,9 |
|
|
094209 | 24 liter | ¾" | 515 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 4,9 |
|
094210
Dim. | 2 liter |
Anslutning | ½" |
A mm | 240 |
B mm | 120 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 1,0 |
Måttskiss | |
Artikellista |
|
094206
Dim. | 3 liter |
Anslutning | ¾" |
A mm | 245 |
B mm | 170 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | |
Måttskiss | |
Artikellista |
|
094202
Dim. | 5 liter |
Anslutning | ¾" |
A mm | 275 |
B mm | 170 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar |
Vikt (kg) | 1,7 |
Måttskiss | |
Artikellista |
|
094204
Dim. | 8 liter |
Anslutning | ¾" |
A mm | 305 |
B mm | 220 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 2,0 |
Måttskiss | |
Artikellista |
|
094203
Dim. | 12 liter |
Anslutning | ¾" |
A mm | 315 |
B mm | 260 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 3,1 |
Måttskiss | |
Artikellista |
|
094201
Dim. | 16 liter |
Anslutning | ¾" |
A mm | 379 |
B mm | 260 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar |
Vikt (kg) | 3,3 |
Måttskiss | |
Artikellista |
|
094207
Dim. | 18 liter |
Anslutning | ¾" |
A mm | 380 |
B mm | 260 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 3,5 |
Måttskiss | |
Artikellista |
|
094208
Dim. | 24 liter |
Anslutning | ¾" |
A mm | 490 |
B mm | 260 |
Anmärkning | Max arb.tryck: 8,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 4,9 |
Måttskiss | |
Artikellista |
|
094209
Dim. | 24 liter |
Anslutning | ¾" |
A mm | 515 |
B mm | 260 |
Anmärkning | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar |
Vikt (kg) | 4,9 |
Måttskiss | |
Artikellista |
|
Artikel 094210
A mm | 240 |
B mm | 120 |
Artikel 094206
A mm | 245 |
B mm | 170 |
Artikel 094202
A mm | 275 |
B mm | 170 |
Artikel 094204
A mm | 305 |
B mm | 220 |
Artikel 094203
A mm | 315 |
B mm | 260 |
Artikel 094201
A mm | 379 |
B mm | 260 |
Artikel 094207
A mm | 380 |
B mm | 260 |
Artikel 094208
A mm | 490 |
B mm | 260 |
Artikel 094209
A mm | 515 |
B mm | 260 |
Beskrivning
Tryckhållningskärl i tappvattensystem, expansionskärl för primärsidan i värmepumpssystem m.m.
Montaget av expansionskärl skall vara utfört enligt anvisningar i VVA 93. Expansionskärlet kontrolleras visuellt före installation.
Expansionskärlet kräver inget underhåll. Luftventilen ska vara försedd med skyddshuv.
Teknisk data
Arbetstemperatur: | Min. -10 °C / Max. 70 °C |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Övrigt: |
Material, kärl Slutet tryckexpansionskärl med hölje i stål Material, invändigt membran Vätskeavskiljande gummiblåsa: 2-12 lit. - Butyl 16-24 lit. - EPDM enligt DIN 4807 Material, vätskeberörd anslutning 2-12 lit. - galvaniserat stål/ PP 16-24 lit. - rostfritt stål/PP Ytbehandling Epoxypulverlack, RAL 9006 ljusgrå metalliserad |
Jag vill byta ut mitt 12 liters RP expansionskärl, vilket ska jag välja?
Sitter anslutning på ditt expansionskärl på långsidan, så ska du välja expansionskärl art nr: 064010.
Sitter anslutning på ditt expansionskärl på kortsidan, så ska du välja expansionskärl art nr: 5523321.
Är du osäker så kontakta gärna vår kundsupport på kundsupport@lkarmatur.se
Vill du ringa oss så hittar du telefonnummer till vår kundsupport på hemsidan under "Support/Service".
Teknisk data
Arbetstemperatur: | Min. -10 °C / Max. 70 °C |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Övrigt: |
Material, kärl Slutet tryckexpansionskärl med hölje i stål Material, invändigt membran Vätskeavskiljande gummiblåsa: 2-12 lit. - Butyl 16-24 lit. - EPDM enligt DIN 4807 Material, vätskeberörd anslutning 2-12 lit. - galvaniserat stål/ PP 16-24 lit. - rostfritt stål/PP Ytbehandling Epoxypulverlack, RAL 9006 ljusgrå metalliserad |
Tryckhållningskärl i tappvattensystem, expansionskärl för primärsidan i värmepumpssystem m.m.
ACS Z
Tillverkningsnormer: Expansionskärl tillverkat i enlighet med europeiska direktivet PED 97/23 samt svenska Tryckkärlsdirektivet AFS 1999:4.
Artikel | Dim. | Anslutning | A mm | B mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|
094210 | 2 liter | ½" | 240 | 120 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 1,0 |
094206 | 3 liter | ¾" | 245 | 170 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | |
094202 | 5 liter | ¾" | 275 | 170 | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar | 1,7 |
094204 | 8 liter | ¾" | 305 | 220 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 2,0 |
094203 | 12 liter | ¾" | 315 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 3,1 |
094201 | 16 liter | ¾" | 379 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 0,5 bar | 3,3 |
094207 | 18 liter | ¾" | 380 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 3,5 |
094208 | 24 liter | ¾" | 490 | 260 | Max arb.tryck: 8,0 bar, Förtryck: 2,5 bar | 4,9 |
094209 | 24 liter | ¾" | 515 | 260 | Max arb.tryck: 10,0 bar, Förtryck: 2,5 bar | 4,9 |
