LK 551 HydroKit HWC

LK 551 HydroKit HWC

  • Varmvatten direkt
  • Plug and play
  • Skållningsskydd

LK 551 HydroKit HWC är ett kompakt kit för varmvattencirkulation. Med varmvattencirkulation hålls avsedd temperatur på varmvattnet i hela tappvarmvattensystemet och väntetiden för att få varmt vatten vid tapps...

Läs mer

LK 551 HydroKit HWC

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar

Artiklar

LK 551 HydroKit HWC

LK 551 HydroKit HWC 2 artiklar

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm J mm Anmärkning Vikt (kg) Måttskiss Artikellista
091782 G ¾" 1,6 140 205 81 115 60 225 104 70 170 35 - 65 °C 1,4
182430 G ¾" 3,5 154 250 125 120 70 270 110 84 217 35 - 65 °C * 1,8

091782

Dim. G ¾"
Kvs m³/h 1,6
A mm 140
B mm 205
C mm 81
D mm 115
E mm 60
F mm 225
G mm 104
H mm 70
J mm 170
Anmärkning 35 - 65 °C
Vikt (kg) 1,4

182430

Dim. G ¾"
Kvs m³/h 3,5
A mm 154
B mm 250
C mm 125
D mm 120
E mm 70
F mm 270
G mm 110
H mm 84
J mm 217
Anmärkning 35 - 65 °C *
Vikt (kg) 1,8

* Material, ventilhus: EN 12165 CW617N

Detaljerad information

Beskrivning

LK 551 HydroKit HWC är ett kompakt kit för varmvattencirkulation.
Med varmvattencirkulation hålls avsedd temperatur på varmvattnet i hela tappvarmvattensystemet och väntetiden för att få varmt vatten vid tappstället minskar. Varmvattencirkulation är särskillt lämpligt i byggnader med långa vattenledningar.

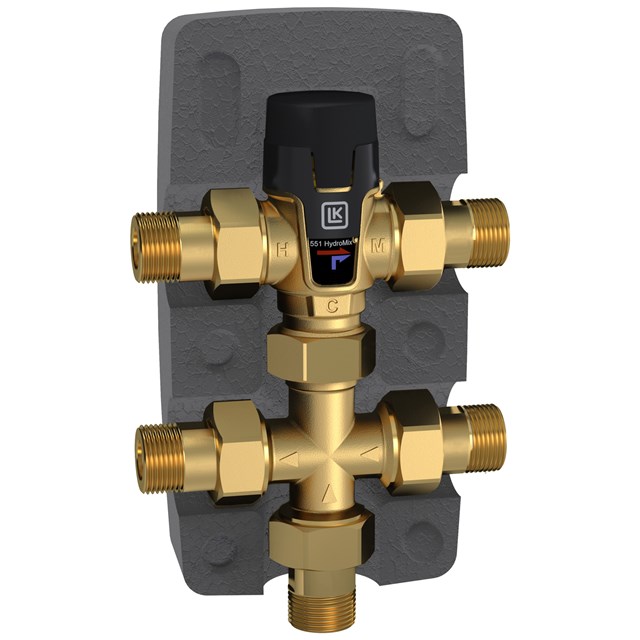

LK 551 HydroKit HWC består av blandningsventil, korsrör, koppelsats och 3 backventiler för att förhindra självcirkulation.
Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för ­inkommande hetvatten om kallvattentillförseln skulle upphöra.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 95 °C
Blandingstemperatur: Min. 35 °C/Max. 65 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Gängstandard: G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N, Avzinkningshärdig mässing EN 12165 CW625N
Övrigt: Temperaturstabilitet ±3°C

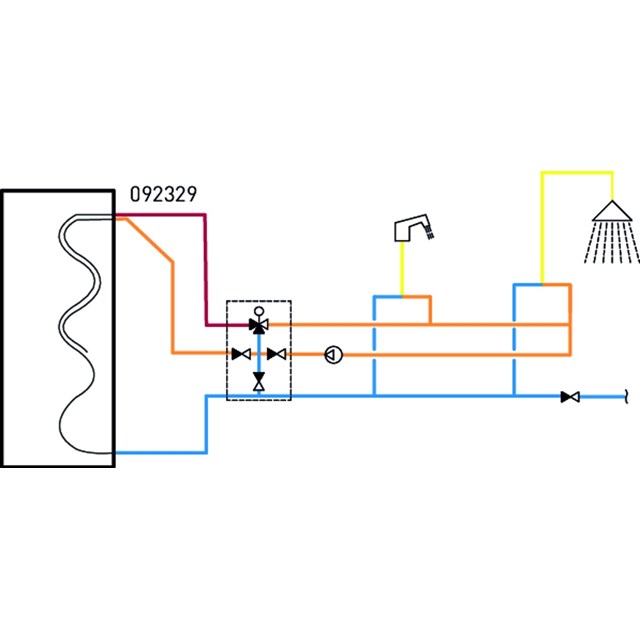

Applikationer

Tekniska diagram

Kapacitetsdiagram

Dokumentation

Broschyr

Blandningsventiler SE

Instruktionsmanual

551 HydroKit HWC - Instruction_248034

Instruktionsmanual

551 HydroKit HWC - Instruction.pdf_248290

Tillbehör & reservdelar

Artikelnr. Artikel Position
095234 Rep. sats 551, 35 - 65 °C (Kvs 1,6) 1
095350 Rep. sats 551, 35 - 65 °C (Kvs 3,2 - 4,2) 1
092325 Koppling 2
092329 LK CirculationKit HWC 3
092357 LK CirculationKit HWC, Kvs 3,5 3
187305 LK Isolering HWC (Kvs 1,6) 4
095460 4
095388 Koppelsats G ¾" x 1" lekande mutter, packningar, 2 backventiler 5
