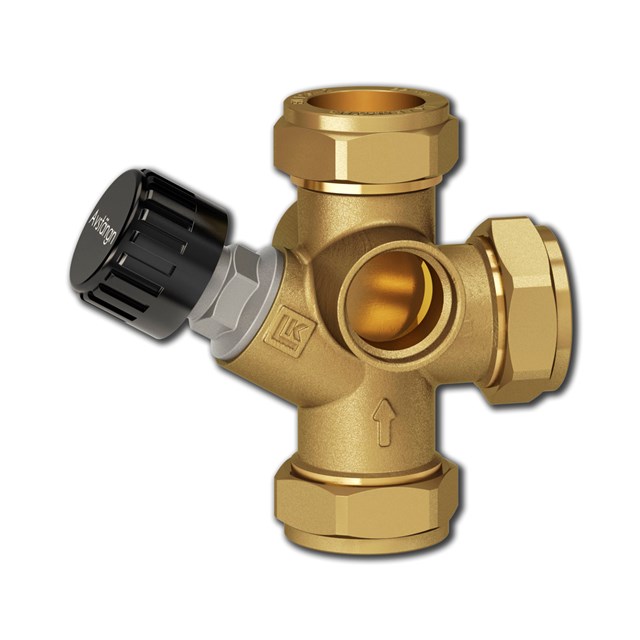

LK 508 HydroFill

LK 508 HydroFill

LK 508 HydroFill är en kombinationsventil för varmvatten­beredning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till ­inkommande ka...

Läs mer

LK 508 HydroFill

Artiklar

LK 508 - Klämringskoppling

LK 508 - Klämringskoppling 2 artiklar

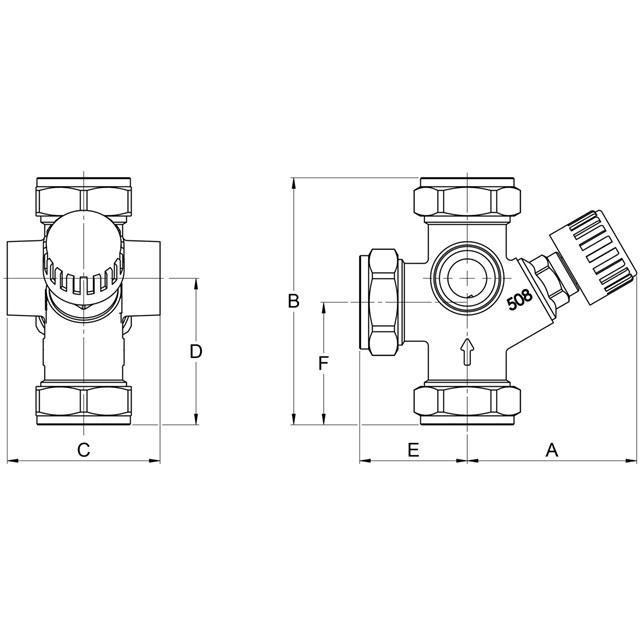

Artikelnr. Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
090025 22 mm 2,9 57 83 51 50 36 41 0,3
090020 15 mm 2,1 57 76 54 42 33 38 0,3

090025

Dim. 22 mm
Kvs m³/h 2,9
A mm 57
B mm 83
C mm 51
D mm 50
E mm 36
F mm 41
Vikt (kg) 0,3
Måttskiss
Artikellista

090020

Dim. 15 mm
Kvs m³/h 2,1
A mm 57
B mm 76
C mm 54
D mm 42
E mm 33
F mm 38
Vikt (kg) 0,3
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 508 HydroFill är en kombinationsventil för varmvatten­beredning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till ­inkommande kallvattenrör. Ventilhuset har två anslutningar med ­invändig gänga G ½” för ­montage av säkerhets-, vakuum- eller påfyllningsventil.
Pilar på ventilhuset anger flödesriktning.

Anslutningar med invändig gänga är utformade för LK Armaturs system med O-ringstätning. Övriga artiklar ­monteras på sedvanligt sätt. Vid montage mot utvändigt gängad anslutning används adapter LK 373 - se under tillbehör.
Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 90 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Öppningstryck backventil: 5 kPa
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Material, tätningar: EPDM

Tekniska diagram

Kapacitetsdiagram

Dokumentation

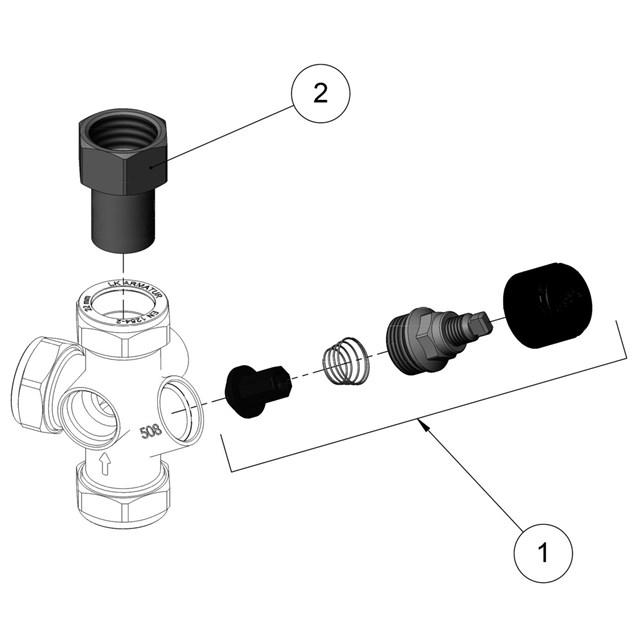

Tillbehör & reservdelar

Artikelnr. Artikel Position
4311733 LK 684 Reservdelssats, ventilrör 1
1898055 LK 373 Adapter 22 x G ¾" 2
052002 LK 373 Adapter 15 x G ½" 2
