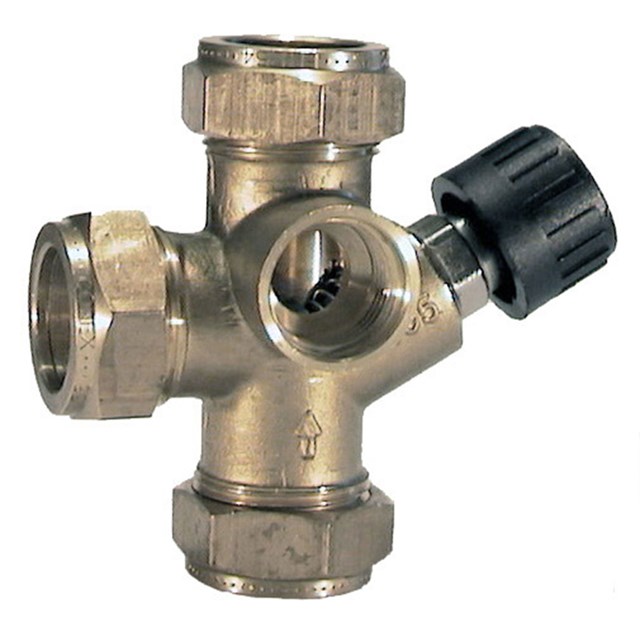

LK 505 HydroFill

LK 505 HydroFill

LK 505 HydroFill är en kombinationsventil för varmvatten­beredning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till ­inkommande ka...

Läs mer

LK 505 HydroFill

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 505 - Klämringskoppling

LK 505 - Klämringskoppling 2 artiklar

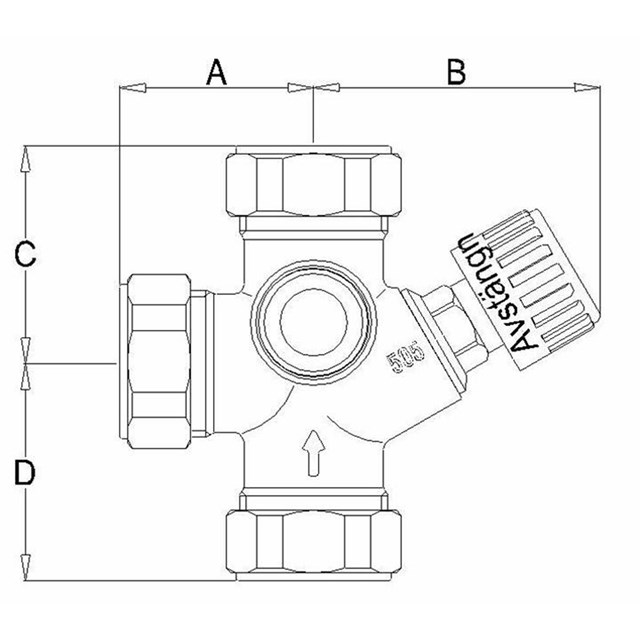

Artikel Dim. A mm B mm C mm D mm Vikt (kg) Måttskiss Artikellista
090013 15 mm 35 55 39 39 0,3
090014 22 mm 38 55 43 43 0,3

090013

Dim. 15 mm
A mm 35
B mm 55
C mm 39
D mm 39
Vikt (kg) 0,3
Måttskiss
Artikellista

090014

Dim. 22 mm
A mm 38
B mm 55
C mm 43
D mm 43
Vikt (kg) 0,3
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 505 HydroFill är en kombinationsventil för varmvatten­beredning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till ­inkommande kallvattenrör. Ventilhuset har en anslutning med ­invändig gänga G ½” för ­montage av säkerhets-, vakuum-
eller påfyllningsventil.

Pilar på ventilhuset anger flödesriktning.

Anslutningen G ½" är utformad för LK Armaturs system med O-ringstätning. Övriga artiklar ­monteras på sedvanligt sätt. Vid montage mot utvändigt gängad anslutning används adapter LK 373 - se under tillbehör.

Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 90 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Öppningstryck backventil: 5 kPa
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N

Tekniska diagram

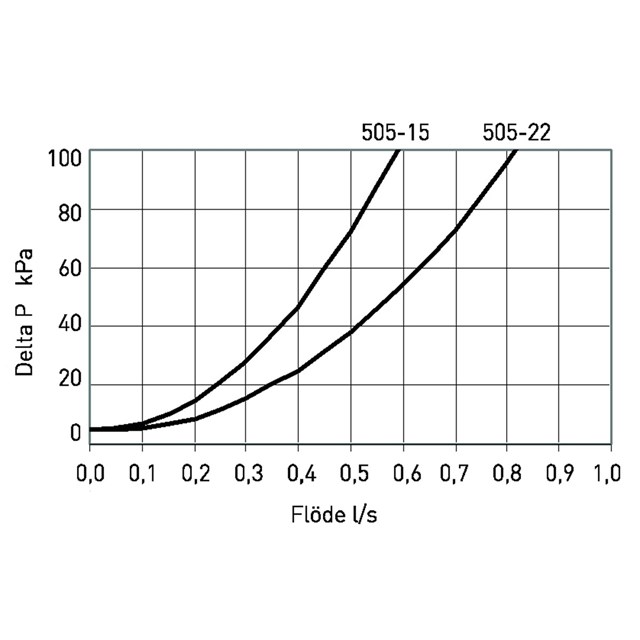

Tryckfallsdiagram

Dokumentation

Produktblad

LK 505 HydroFill

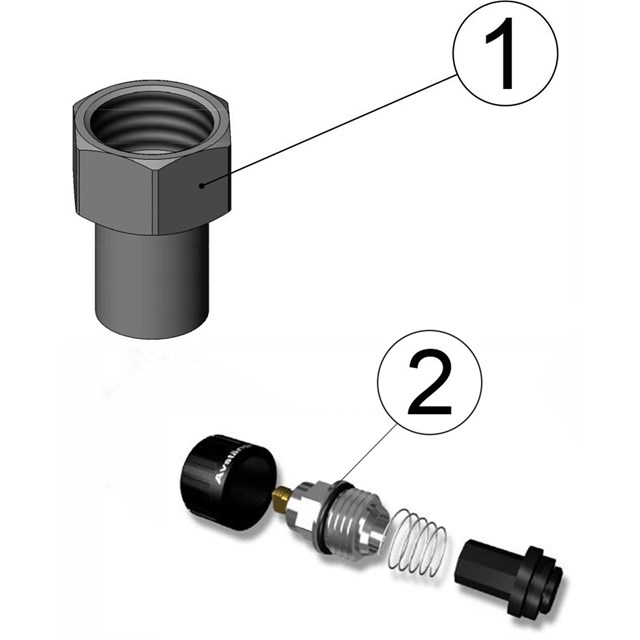

Tillbehör & reservdelar

Artikelnr. Artikel Position
1898055 LK 373 Adapter 22 x G ¾" 1
4311733 LK 684 Reservdelssats, ventilrör 1
052002 LK 373 Adapter 15 x G ½" 1
