LK 940 EasyMix

LK 940 EasyMix

  • Klicksystem för ställdon

LK 940 EasyMix är en serie ställdon för motorisering av shunt-och fördelningsventiler. Beroende på modell kan ställdonet styras av en styrenhet med en 3-polig SPDT utgång eller en proportionell 0-10 V / 4-20 mA...

Läs mer

LK 940 EasyMix

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Frågor & svar

Artiklar

LK 940

LK 940 2 artiklar

Artikel Anslutning Spänning Vridmoment Gångtid A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
066127 1 m kabel 230 V 5 Nm 110 s 109 58 45 73 85 0,4
066128 1 m kabel 0-10 VDC 24 VAC 5 Nm 110 s 109 58 45 73 85 0,4

066127

Anslutning 1 m kabel
Spänning 230 V
Vridmoment 5 Nm
Gångtid 110 s
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Vikt (kg) 0,4
Måttskiss
Artikellista

066128

Anslutning 1 m kabel 0-10 VDC
Spänning 24 VAC
Vridmoment 5 Nm
Gångtid 110 s
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Vikt (kg) 0,4
Måttskiss
Artikellista

*Övriga driftstider på begäran.

Detaljerad information

Beskrivning

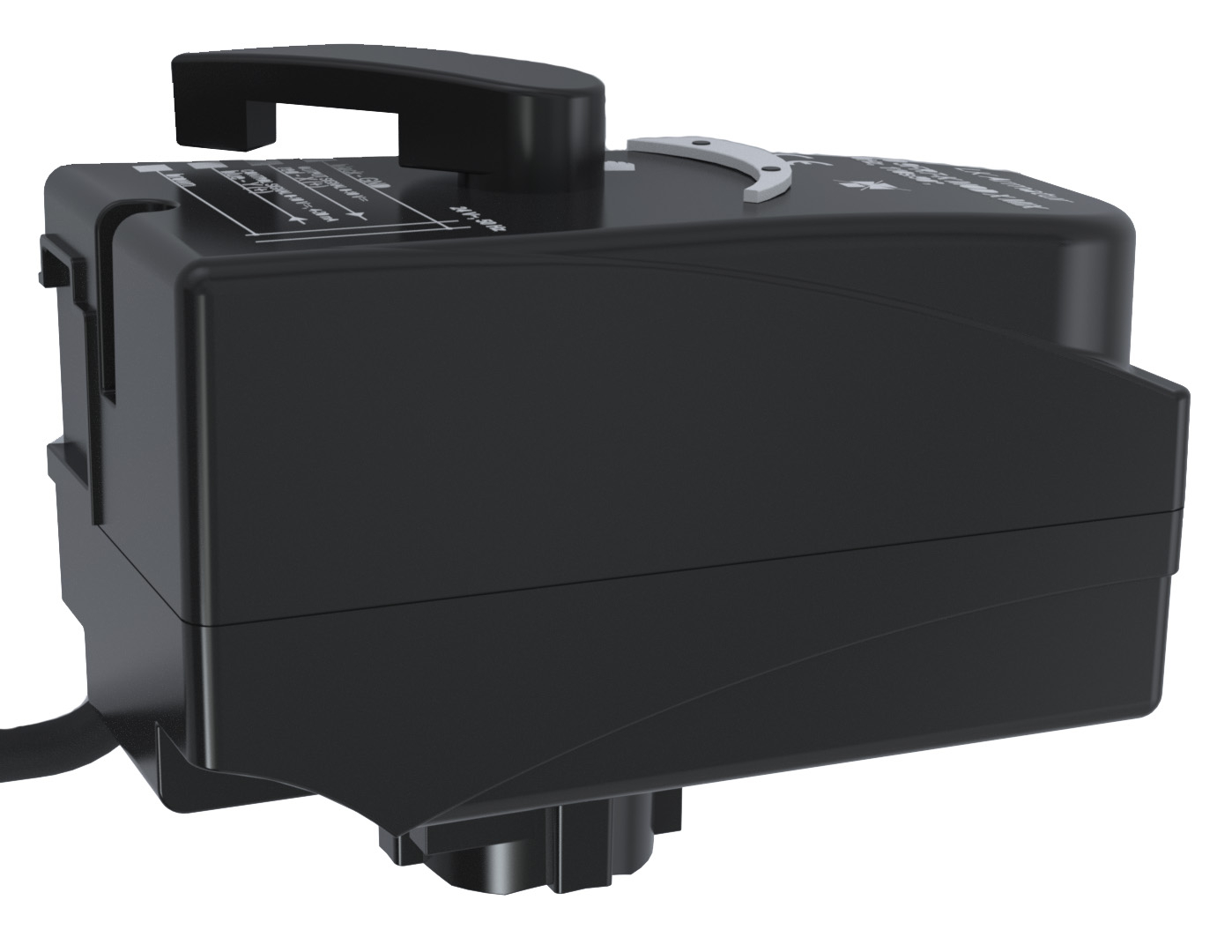

LK 940 EasyMix är en serie ställdon för motorisering av shunt-och fördelningsventiler. Beroende på modell kan ställdonet styras av en styrenhet med en 3-polig SPDT utgång eller en proportionell 0-10 V / 4-20 mA utgång. Rotationsvinkeln är elektriskt begränsad till 90°.

Monteringen av LK 940 EasyMix är lägesoberoende - dock får motorn ej monteras under ventilen.

Montering/demontering av ställdonet är enkelt och säkert med hjälp av clip-systemet.

Vid behov kan ställdonet sättas i manuellt läge genom att trycka på knappen på kåpan. Motorn kan nu ställas i valfri position genom att vrida handtaget på framsidan. Positionen visas på den vändbara skalan.

Teknisk data

Spänning: 230 VAC, 50 Hz
Effektförbrukning: 5 VA
Vridvinkel: 90°
Vridmoment: 5 Nm
Gångtid: 110
Omgivningstemperatur: Min. 5 °C/Max. 55 °C
Handmanövrering: Ja
Kapslingsklass: IP 44
Skyddsklass: II
Elektrisk anslutning: Fast kabel
Signalkontakt: Tre-polig SPDT
Kabelspecifikation: 3 x 0,75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Typgodkännande: CE

Applikationer

Kopplingsschema

Dokumentation

Produktblad

LK 940 EasyMix

Frågor & svar

Kan man ersätta en Honeywell växelventil och ställdon med en LK 525 MultiZone med ställdon?

Ja det går bra att ersätta och ingen anpassning behövs.

12 februari 2026

Min växelventil roterar åt olika håll, är det något fel?

Nej detta är normalt, växelventilen roterar slumpmässigt mellan port a och b. Rotationen sker med 60° vinkel

12 februari 2026
