LK 527 MultiZone 3V

LK 527 MultiZone 3V

  • Klicksystem för ställdon

LK 527 MultiZone är en motoriserad 3-vägs kulventil för applikation i t.ex. värme-, kyl- och tappvattensystem. Ventilmotor styrs av en 3-punktssignal.

LK 527 MultiZone 3V

Artiklar

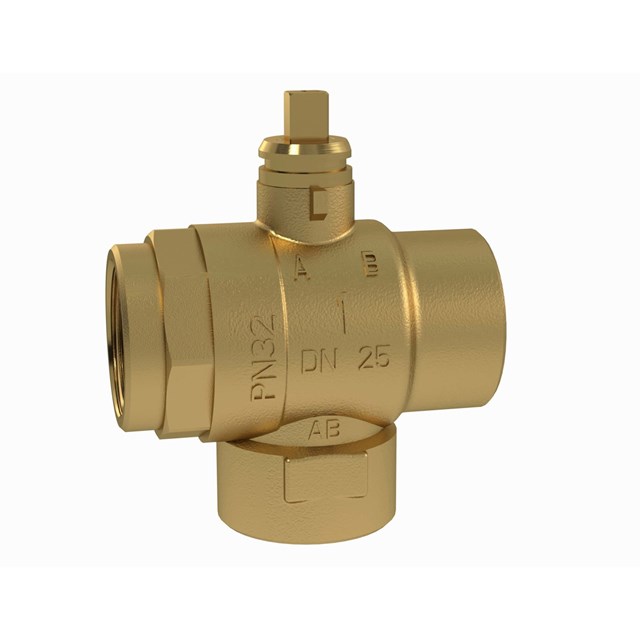

LK 527 3V - Invändig gänga

LK 527 3V - Invändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm Vikt (kg) Måttskiss Artikellista

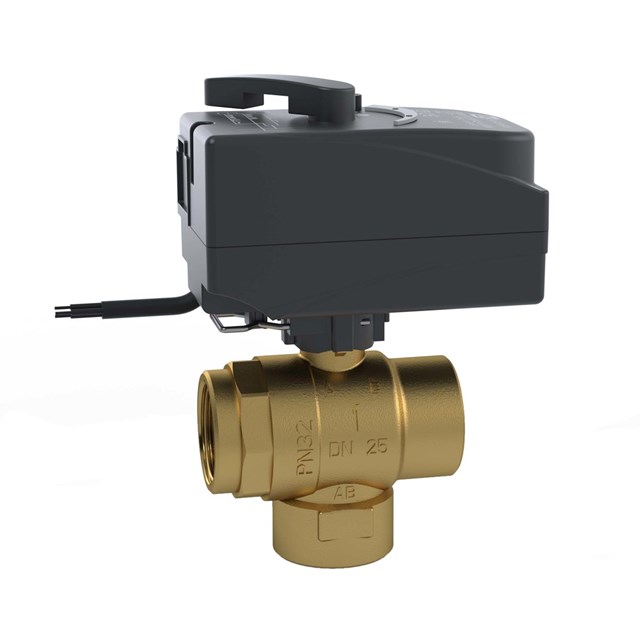

066252 Rp ¾” 9,6 40 68 104 0,8
066253 Rp 1” 11,3 43 81 107 1,0

066252

Dim. Rp ¾”
Kvs m³/h 9,6
A mm 40
B mm 68
C mm 104
Vikt (kg) 0,8

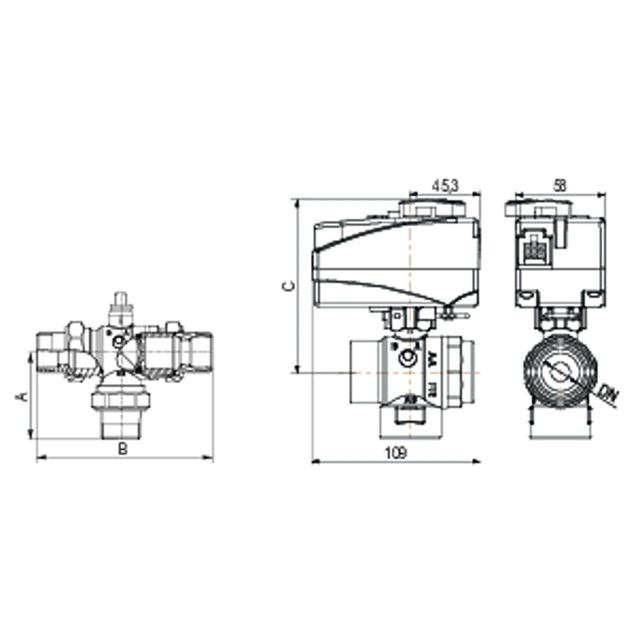

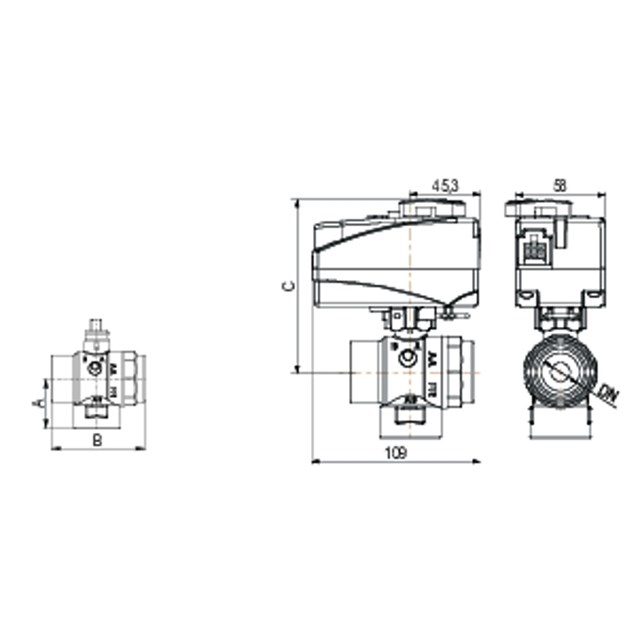

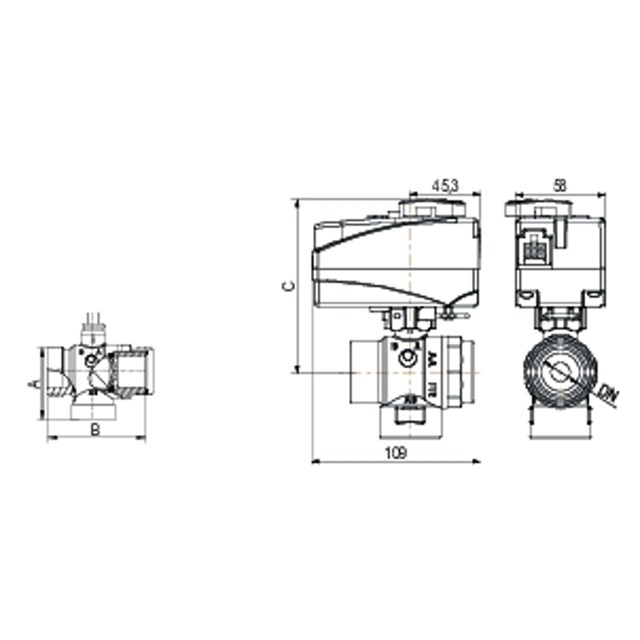

Måttskiss
Artikellista

066253

Dim. Rp 1”
Kvs m³/h 11,3
A mm 43
B mm 81
C mm 107
Vikt (kg) 1,0
Måttskiss
Artikellista

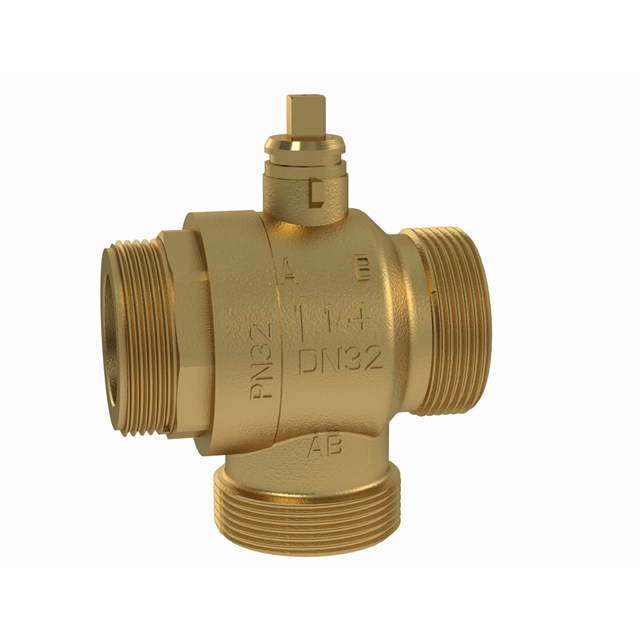

LK 527 3V - Utvändig gänga

LK 527 3V - Utvändig gänga 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm Vikt (kg) Måttskiss Artikellista

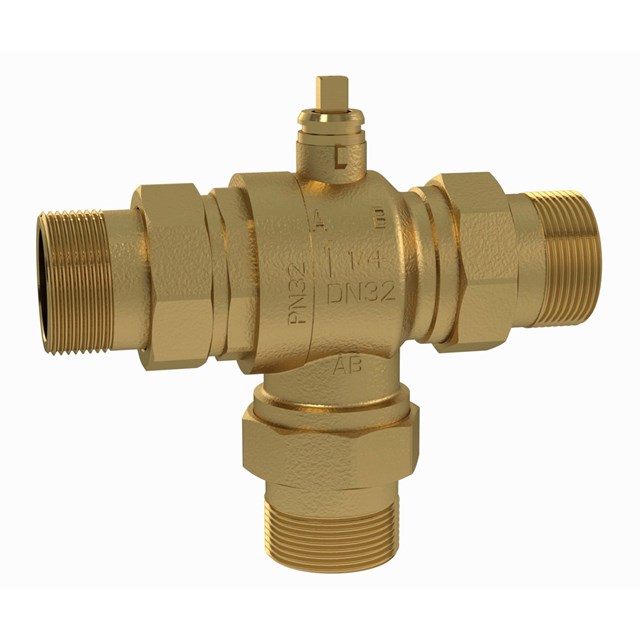

066257 G 1½” med koppelsats R 1¼” 25,0 89 165 134 2,1

066257

Dim. G 1½” med koppelsats R 1¼”
Kvs m³/h 25,0
A mm 89
B mm 165
C mm 134
Vikt (kg) 2,1
Måttskiss
Artikellista
LK 527 3V - Utvändig gänga

LK 527 3V - Utvändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm Vikt (kg) Måttskiss Artikellista
066259 G 1¼” 11,3 43 85 107 1,0
066260 G 1½” 25,0 52 90 134 1,3

066259

Dim. G 1¼”
Kvs m³/h 11,3
A mm 43
B mm 85
C mm 107
Vikt (kg) 1,0
Måttskiss
Artikellista

066260

Dim. G 1½”
Kvs m³/h 25,0
A mm 52
B mm 90
C mm 134
Vikt (kg) 1,3
Måttskiss
Artikellista

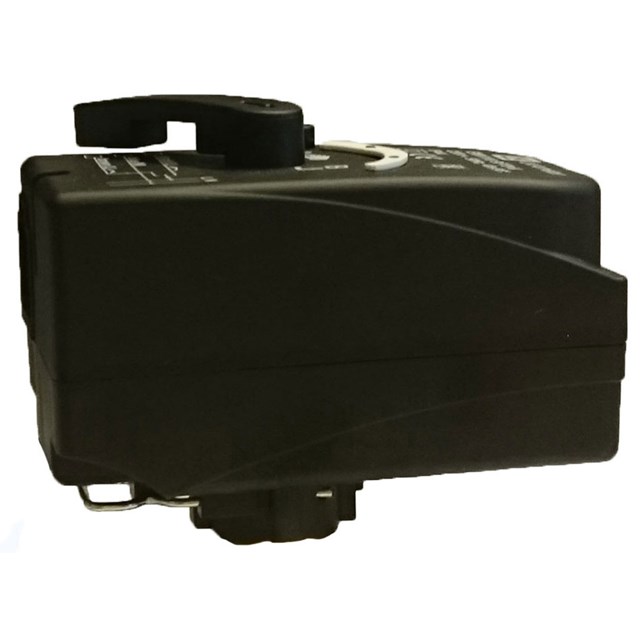

LK 527 - Ventilmotor

LK 527 - Ventilmotor 2 artiklar

Artikel Anslutning Spänning Vridmoment Gångtid Vikt (kg) Artikellista
066284 3-punkts SPDT-utgång, med kabel 1 m 230 V 5 Nm 20s / 90° 0,4
066287 3-punkts SPDT-utgång, med kabel 1 m 230 V 5 Nm 110s / 90° 0,4

066284

Anslutning 3-punkts SPDT-utgång, med kabel 1 m
Spänning 230 V
Vridmoment 5 Nm
Gångtid 20s / 90°
Vikt (kg) 0,4
Artikellista

066287

Anslutning 3-punkts SPDT-utgång, med kabel 1 m
Spänning 230 V
Vridmoment 5 Nm
Gångtid 110s / 90°
Vikt (kg) 0,4
Artikellista

Detaljerad information

Beskrivning

LK 527 MultiZone är en motoriserad 3-vägs kulventil för applikation i t.ex. värme-, kyl- och tappvattensystem.

Ventilmotor styrs av en 3-punktssignal.

Montering/demontering av ställdon på kulventil görs enkelt och säkert med clip-system. Växelventilen får inte monteras med motorn placerad under ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position. I spänningslöst läge kan ventilkäglan ställas manuellt med hjälp av vredet på ställdonet.

Var uppmärksam på att motorn bara kan monteras i ett läge på ventilen.

Ventilenheten kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 2 °C/Max. 110 °C
Omgivningstemperatur: Min. 1 °C/Max. 55 °C
Max. arbetstryck: 3,2 MPa (32 bar)
Max. differenstryck: 600 kPa (6 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: R - utvändig gänga konisk, Rp - invändig gänga, G - utvändig gänga
Ställmotor: 230 VAC, 50 Hz
Elektrisk anslutning: Fast kabel
Signalkontakt: 3-punkts SPDT
Kapslingsklass: IP 44
Material, ventilhus: Mässing EN 12165 CW617N
Övrigt: Material, kula Mässing CW617N
Övrigt: Typgodkännande ventilmotor: CE
Typgodkännande ventil: ACS
Kabelspecifikation: Dimension 3 x 0,75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Typgodkännande: CE

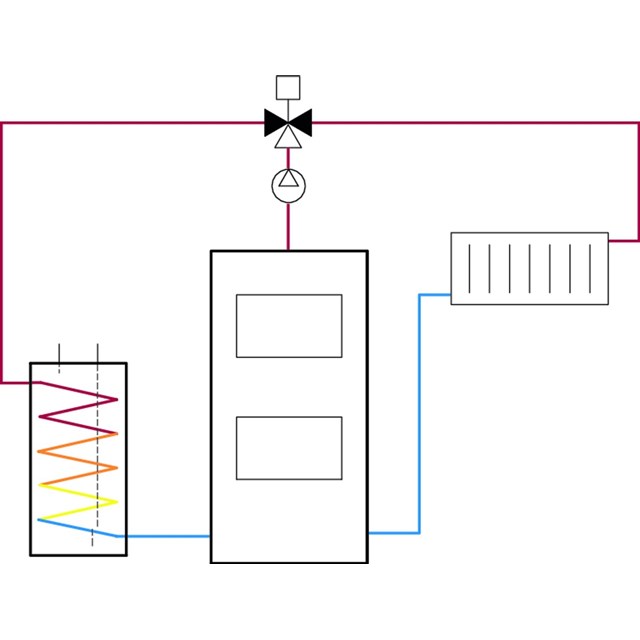

Applikationer

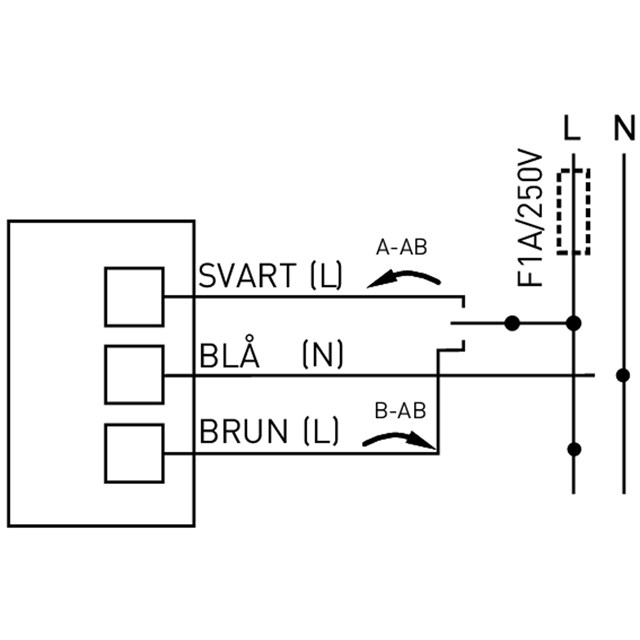

Kopplingsschema

Tekniska diagram

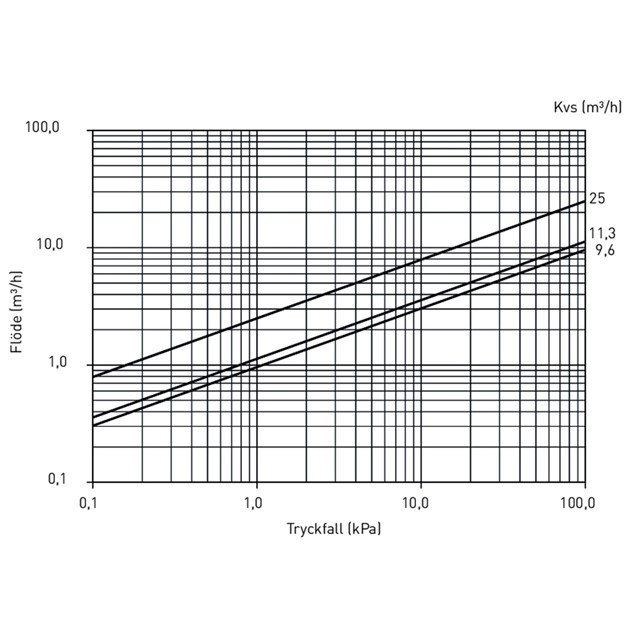

Kapacitetsdiagram
