LK 525 3V Ventilmotor

LK 525 3V Ventilmotor

  • Vridande slid minskar risken för att den fastnar vid en längre tids driftuppehåll.

EMV 110 är en serie ställdon för att styra LK 525 växelventiler. Ställdonet har 2-punktsreglering (av/på) för fördelning av flödet. På ställdonets ovansida finns indikering som visar vilken port på ventilen so...

Läs mer

LK 525 3V Ventilmotor

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

LK 525 3V - Ventilmotor

LK 525 3V - Ventilmotor 5 artiklar

Artikel Vridmoment A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
066060 5 Nm 107 54 69 43 EMV 110-M SPST Motor 230 VAC med Molex® 0,3
066061 5 Nm 107 54 69 43 EMV 110-K SPST Motor 230 VAC med kabel 1 m 0,3
066062 5 Nm 107 54 69 43 EMV 110-K SPST Motor 230 VAC med kabel 3 m 0,4
066063 5 Nm 107 54 69 43 EMV 110-M SPST Motor 24 VAC med Molex® 0,3
50802229 5 Nm 109 58 74 45 EMV 110-M EX SPST Motor 230 VAC med Molex® 0,3

066060

Vridmoment 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Anmärkning EMV 110-M SPST Motor 230 VAC med Molex®
Vikt (kg) 0,3
Måttskiss
Artikellista

066061

Vridmoment 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Anmärkning EMV 110-K SPST Motor 230 VAC med kabel 1 m
Vikt (kg) 0,3
Måttskiss
Artikellista

066062

Vridmoment 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Anmärkning EMV 110-K SPST Motor 230 VAC med kabel 3 m
Vikt (kg) 0,4
Måttskiss
Artikellista

066063

Vridmoment 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Anmärkning EMV 110-M SPST Motor 24 VAC med Molex®
Vikt (kg) 0,3
Måttskiss
Artikellista

50802229

Vridmoment 5 Nm
A mm 109
B mm 58
C mm 74
D mm 45
Anmärkning EMV 110-M EX SPST Motor 230 VAC med Molex®
Vikt (kg) 0,3
Måttskiss
Artikellista

Detaljerad information

Beskrivning

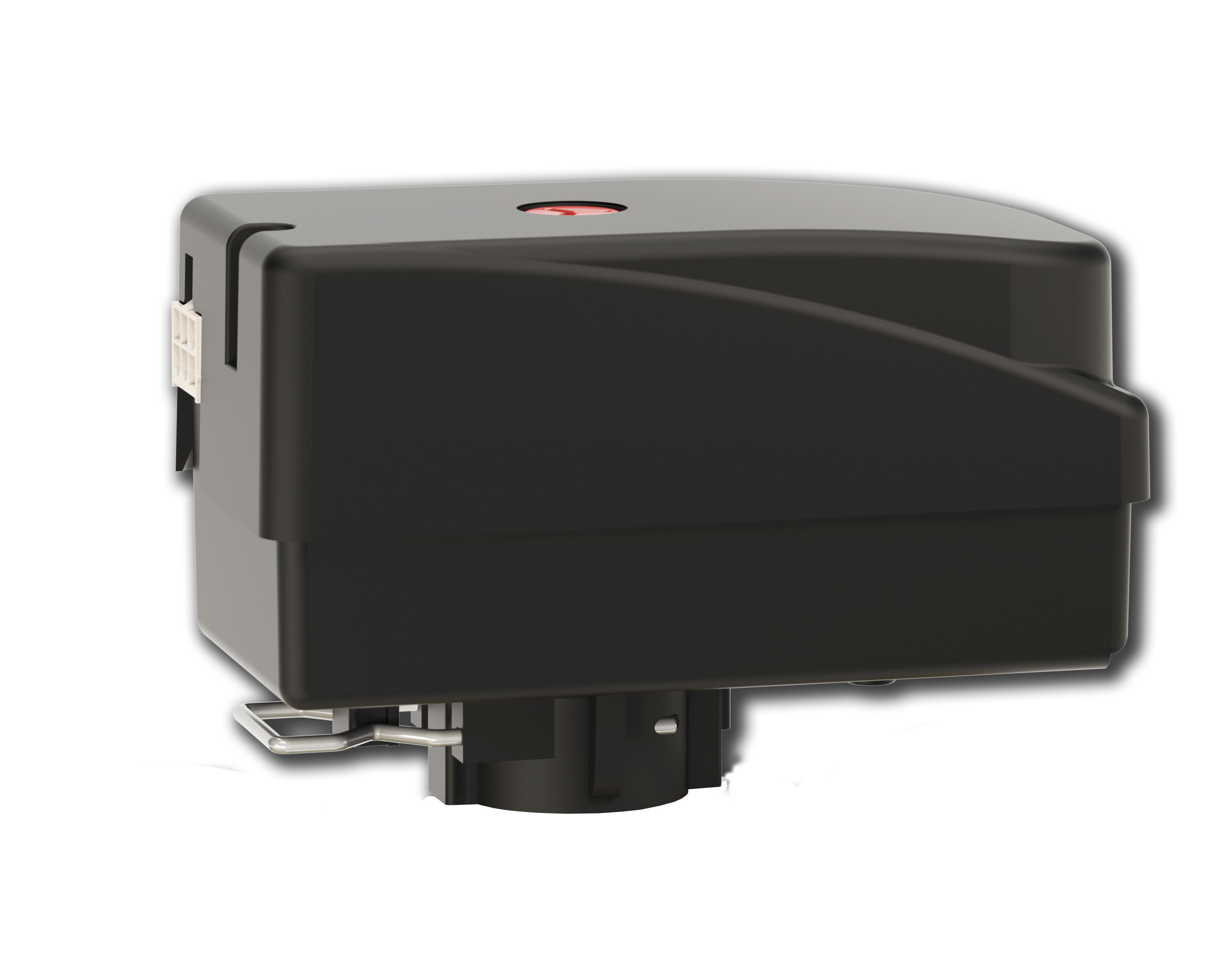

EMV 110 är en serie ställdon för att styra LK 525 växelventiler. Ställdonet har 2-punktsreglering (av/på) för fördelning av flödet. På ställdonets ovansida finns indikering som visar vilken port på ventilen som är öppen. Ställdonet monteras enkelt på LK 525 växelventil med clip, notera att ställdonet enbart kan monteras i ett läge på ventilen.
I applikation med risk för kondens, isbildning eller höga temperaturer ska adapter (artikelnummer: 066177) monteras mellan växelventil och ställdon.
Växelventilen får inte monteras med ställdon placerad under ventilenheten.

Teknisk data

Vridvinkel: 60°
Gångtid: 8
Arbetstemperatur: Min. 5 °C/Max. 80 °C (90 °C kortvarigt)
Kvs 13: Min. 5 °C/Max. 70 °C (80 °C kortvarigt)
Kyla/Värme (inkl. adaptor): Min. -15 °C/Max. 120 °C (160 °C kortvarigt)
Omgivningstemperatur: Min. 1 °C/Max. 60 °C
Kapslingsklass: IP 40 (Molex®) / IP 44 (Kabel)
Elektrisk anslutning: Fast kabel, Molex® eller Molex®-kompatibel kontakt, 6-polig
Signalkontakt: En-polig SPST
Kabelspecifikation: 3 x 0,75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Ställmotor: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
9 VA, 230 VAC, 50 Hz (50802229)
Typgodkännande: CE

Applikationer

Kopplingsschema

Dokumentation

Produktblad

LK 525 3V Ventilmotor

Instruktionsmanual

525 MultiZone 3V - Instruction_048270

Certifikat/Typgodkännande

CE Declaration of Conformity - LK 525

Tillbehör & reservdelar

Artikelnr. Artikel Position
066083 Kabel-M 3x0,75 L=1 m med Molex® -
066086 Kabel-M 3x0,75 L=1,7 m med Molex® -

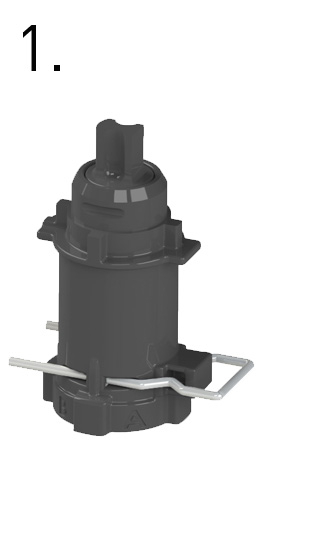

066177 LK 525 3V Adapter Polar / Solar 1

Video

Designa din egen LK 525 MultiZone

Frågor & svar

Kan man ersätta en Honeywell växelventil och ställdon med en LK 525 MultiZone med ställdon?

Ja det går bra att ersätta och ingen anpassning behövs.

12 februari 2026

Min växelventil roterar åt olika håll, är det något fel?

Nej detta är normalt, växelventilen roterar slumpmässigt mellan port a och b. Rotationen sker med 60° vinkel

12 februari 2026
