LK 823 ThermoVar®
LK 823 ThermoVar®
LK 823 ThermoVar®

LK 823 ThermoVar®

  • Ökar systemets effektivitet
  • Förhindrar kondens och tjärbildning
  • Säkerställer en optimal temperaturskiktning i ackumulatortanken

LK 823 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hål...

Läs mer

LK 823 ThermoVar®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar

Artiklar

LK 823 - Invändig gänga

LK 823 - Invändig gänga 7 artiklar

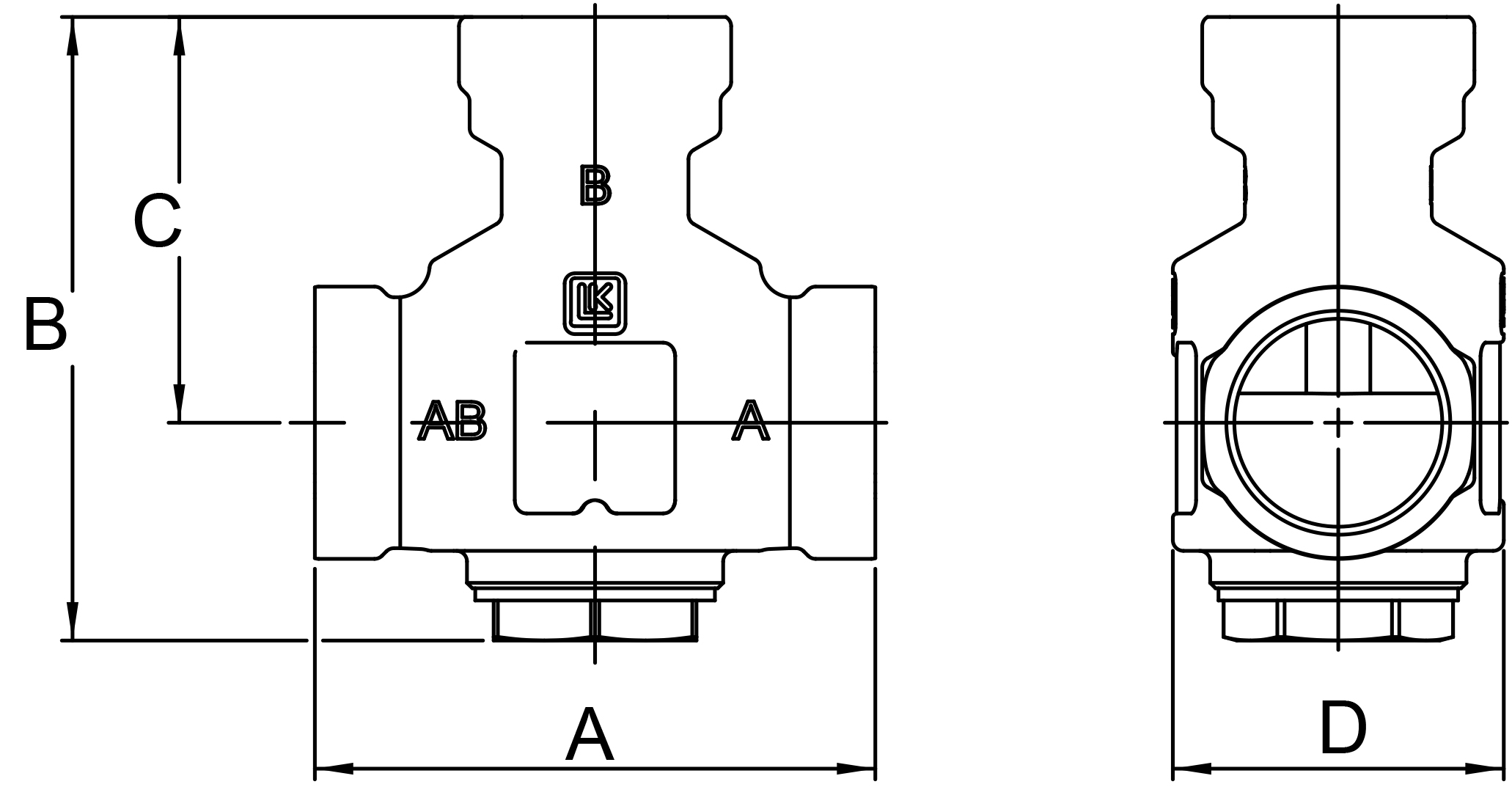

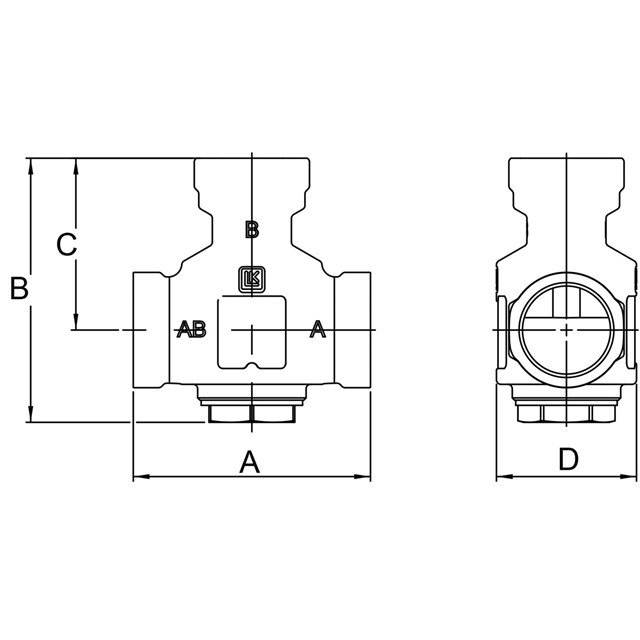

Artikel Öppningstemp. °C Dim. Kvs m³/h A mm B mm C mm D mm Vikt (kg) Måttskiss Artikellista
181284 45 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181288 45 Rp 1¼" 12,0 105 117 76 Ø 62 1,2
181285 50 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181286 55 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181290 55 Rp 1¼" 12,0 105 117 76 Ø 62 1,2
181287 60 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181291 60 Rp 1¼" 12,0 105 117 76 Ø 62 1,2

181284

Öppningstemp. °C 45
Dim. Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

181288

Öppningstemp. °C 45
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

181285

Öppningstemp. °C 50
Dim. Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

181286

Öppningstemp. °C 55
Dim. Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

181290

Öppningstemp. °C 55
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

181287

Öppningstemp. °C 60
Dim. Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

181291

Öppningstemp. °C 60
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

LK 823 - Utvändig gänga

LK 823 - Utvändig gänga 9 artiklar

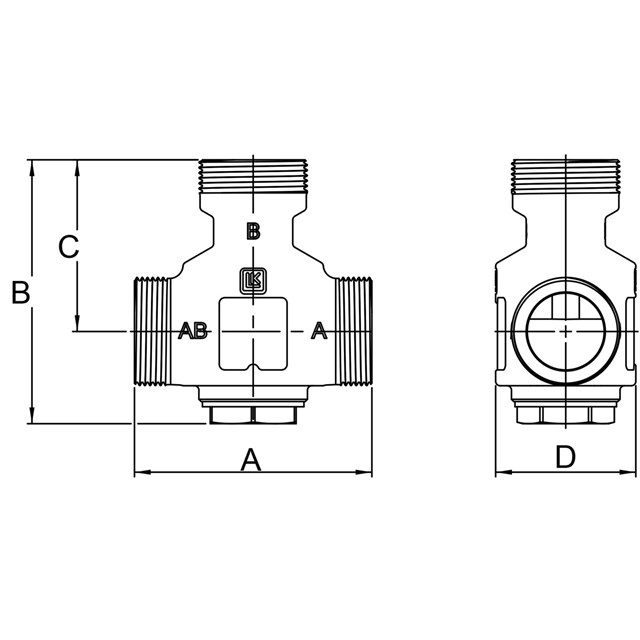

Artikel Öppningstemp. °C Dim. Kvs m³/h A mm B mm C mm D mm Vikt (kg) Måttskiss Artikellista
182163 45 G 1" 9,0 84 103,5 62 Ø 55 1,0
181300 45 G 1½" 12,0 105 117 76 Ø 62 1,2
182130 45 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
182164 50 G 1" 9,0 84 103,5 62 Ø 55 1,0
182131 50 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
181302 55 G 1½" 12,0 105 117 76 Ø 62 1,2
182132 55 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
181303 60 G 1½" 12,0 105 117 76 Ø 62 1,2
181538 65 G 1½" 12,0 105 117 76 Ø 62 1,2

182163

Öppningstemp. °C 45
Dim. G 1"
Kvs m³/h 9,0
A mm 84
B mm 103,5
C mm 62
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

181300

Öppningstemp. °C 45
Dim. G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

182130

Öppningstemp. °C 45
Dim. G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

182164

Öppningstemp. °C 50
Dim. G 1"
Kvs m³/h 9,0
A mm 84
B mm 103,5
C mm 62
D mm Ø 55
Vikt (kg) 1,0
Måttskiss
Artikellista

182131

Öppningstemp. °C 50
Dim. G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

181302

Öppningstemp. °C 55
Dim. G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

182132

Öppningstemp. °C 55
Dim. G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

181303

Öppningstemp. °C 60
Dim. G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

181538

Öppningstemp. °C 65
Dim. G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Vikt (kg) 1,2
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

Detaljerad information

Beskrivning

LK 823 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd.

Ventilen reglerar på två portar, vilket innebär att det inte behövs någon strypventil i cirkulationsledningen mellan panna och laddningsventil. Den termiska insatsen börjar öppna port A då temperaturen på det blandade returvattnet i port AB når öppningstemperaturen. Port B stänger när temperaturen i port A överstiger den nominella öppningstemperaturen med 10 °C.

LK 823 kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 823 ThermoVar® passar för både höger- och vänstermontage.

Teknisk data

Öppningstemperatur: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C eller 70 °C
Arbetstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(60 - 70 °C) Min. 5 °C/Max. 110 °C
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 100 kPa (1 bar)
Läckage: < 0,5% av Kvs vid 100 kPa
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 1982 CB753S
Material, inre lock: Mässing EN 12165 CW617N
Material, tätningar: EPDM

Applikationer

Tekniska diagram

Kapacitetsdiagram

Dokumentation

Produktblad

LK 823 ThermoVar®

Instruktionsmanual

823 ThermoVar - Instruction_248218

Certifikat/Typgodkännande

CE Declaration of Conformity - 820, 821, 823, 825.pdf

Applikationer

Biofuel ENG

Applikationer

Water jacketed stove ENG

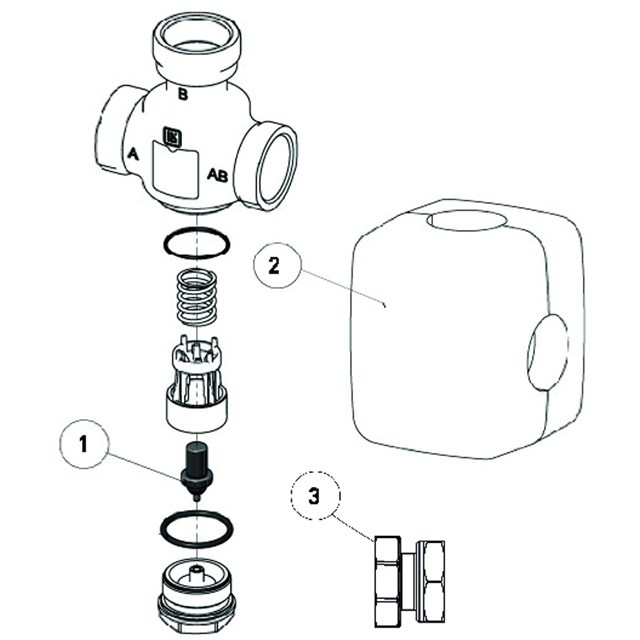

Tillbehör & reservdelar

Artikelnr. Artikel Position
187102 Termisk insats 823, 45 °C 1
187103 Termisk insats 823, 50 °C 1
187104 Termisk insats 823, 55 °C 1
187105 Termisk insats 823, 60°C 1
187138 Termisk insats 823, 65 °C 1
187139 Termisk insats 823, 70 °C 1
187109 Isolering, DN 25-32 2
095351 LK 823 Pumpkoppling 1¼" 3
095352 LK 823 Pumpkoppling 1" 3
