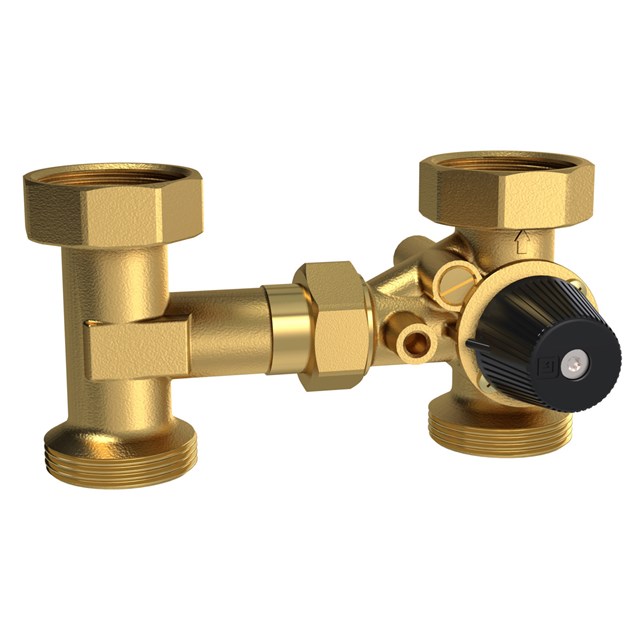

LK 850 ThermoMix® H

LK 850 ThermoMix® H

  • Enkel att motorisera
  • CC 125 mm
  • Bypass

LK 850 ThermoMix® H är en 3-vägs shuntventil för värmesystem med inbyggd, reglerbar bypassledning. Bypassen kan regleras för ett flöde upp till 50% av ventilens totala flöde. LK 850 ThermoMix® H är lämplig för...

Läs mer

LK 850 ThermoMix® H

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 850 - Utvändig gänga / Lekande mutter

LK 850 - Utvändig gänga / Lekande mutter 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm Vikt (kg) Måttskiss Artikellista
181144 G 1½" 8,0 125 82 62 1,5

181144

Dim. G 1½"
Kvs m³/h 8,0
A mm 125
B mm 82
C mm 62
Vikt (kg) 1,5

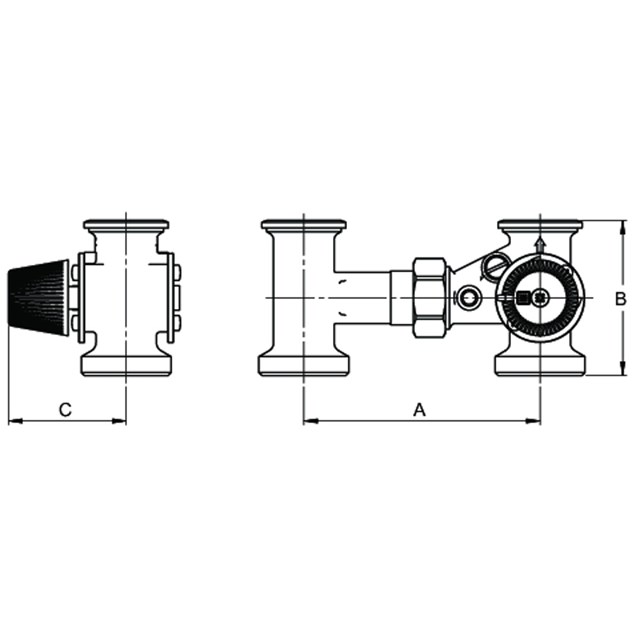

Måttskiss
Artikellista

Två 1½" lekande muttrar samt två packningar i EPDM medföljer vid leverans.

Detaljerad information

Beskrivning

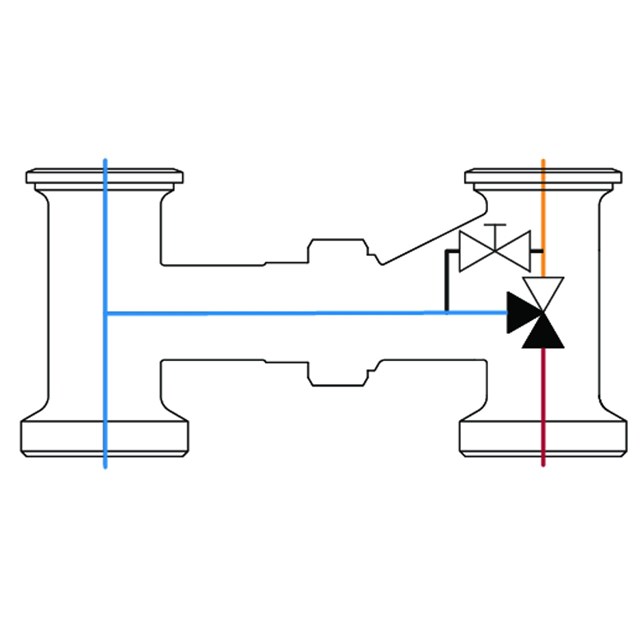

LK 850 ThermoMix® H är en 3-vägs shuntventil för värmesystem med inbyggd, reglerbar bypassledning. Bypassen kan regleras för ett flöde upp till 50% av ventilens totala flöde.

LK 850 ThermoMix® H är lämplig för motorisering.

Monteringen av ventilen är lägesoberoende. LK 850 ThermoMix® H kan enkelt anpassas för höger- eller vänster­montage.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 110 °C (120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa (0,5 bar)
Läckage: < 1% av Kvs vid 50 kPa
Vridvinkel: 90°
Vridmoment: < 3 Nm
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Gängstandard: G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N
Material, slid/axel: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

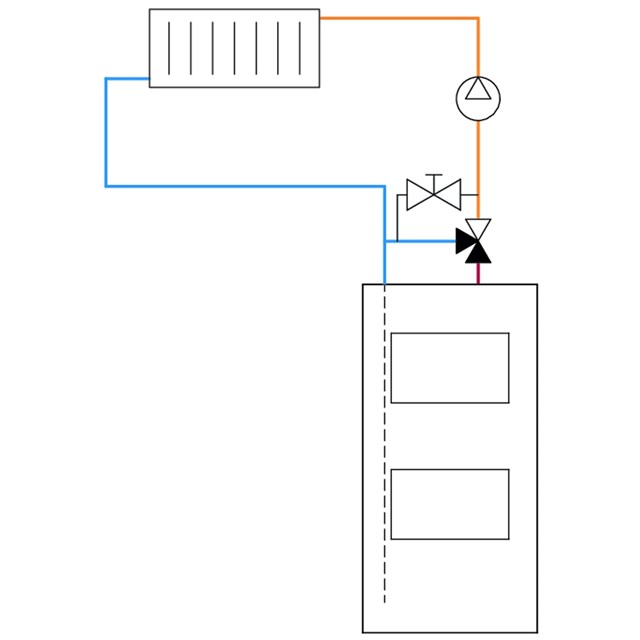

Applikationer

Tekniska diagram

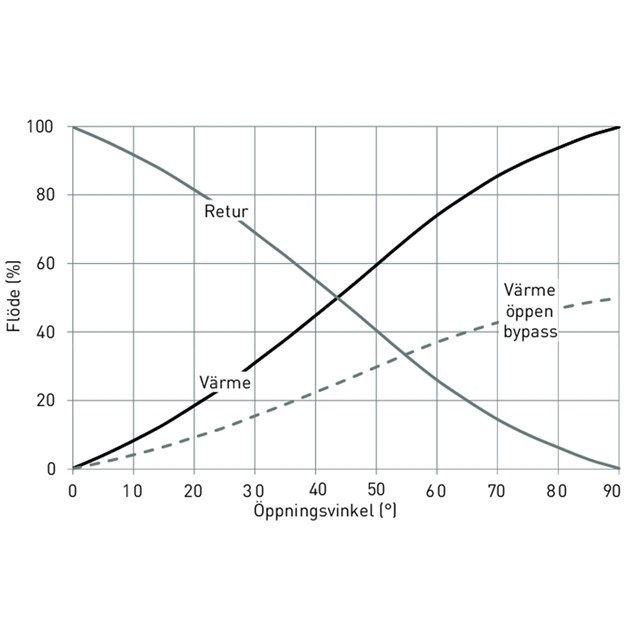

Ventilkaraktäristik

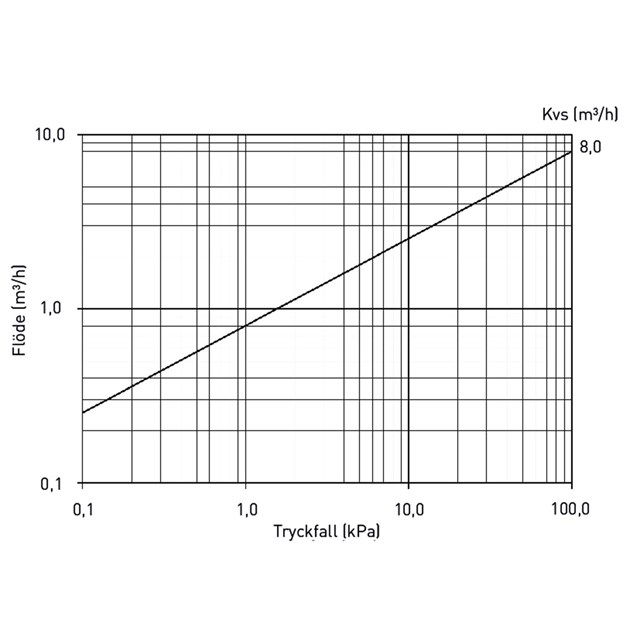

Kapacitetsdiagram

Dokumentation

Produktblad

LK 850 ThermoMix® H

Instruktionsmanual

850 ThermoMix - Instruction_148399

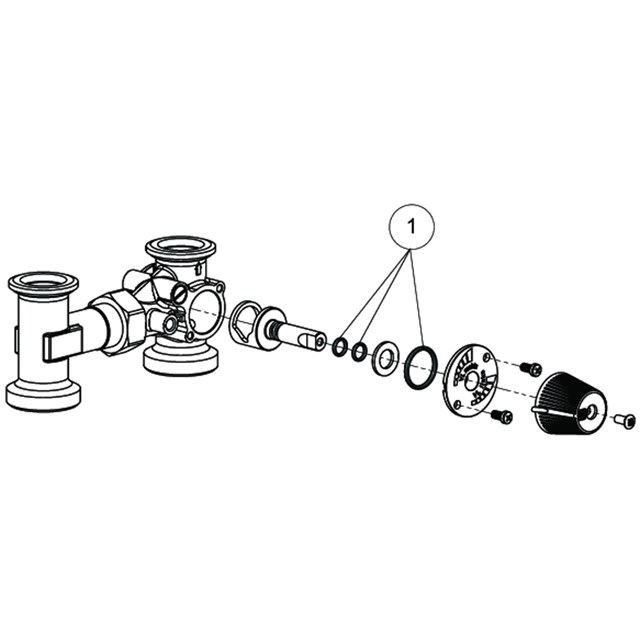

Tillbehör & reservdelar

Artikelnr. Artikel Position
187082 Tätningssats 850, DN 40 1
