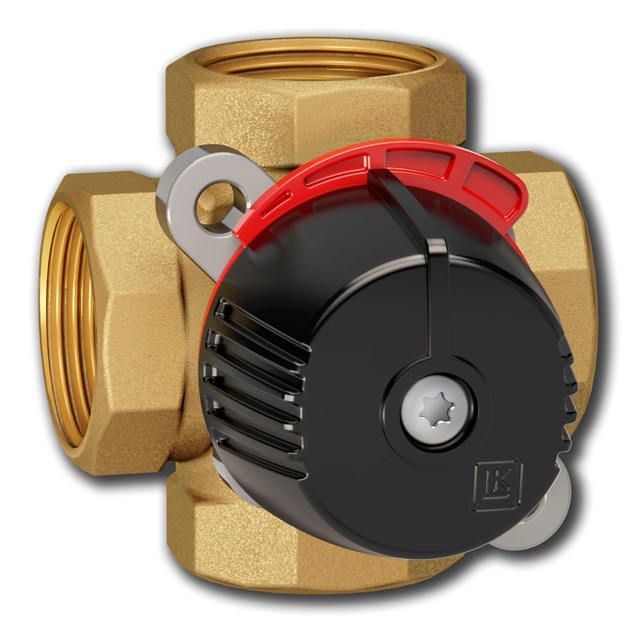

LK 841 ThermoMix® 2.0
LK 841 2.0 - Invändig gänga 5 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
|
|
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
|
|
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
|
181940
Dim. | Rp ½" |
Kvs m³/h | 2,5 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
181941
Dim. | Rp ¾" |
Kvs m³/h | 4,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181942
Dim. | Rp ¾" |
Kvs m³/h | 6,3 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181943
Dim. | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181944
Dim. | Rp 1¼" |
Kvs m³/h | 16,0 |
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
Övriga dimensioner på begäran.
Artikel 181940
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181941
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181942
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181943
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Artikel 181944
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |

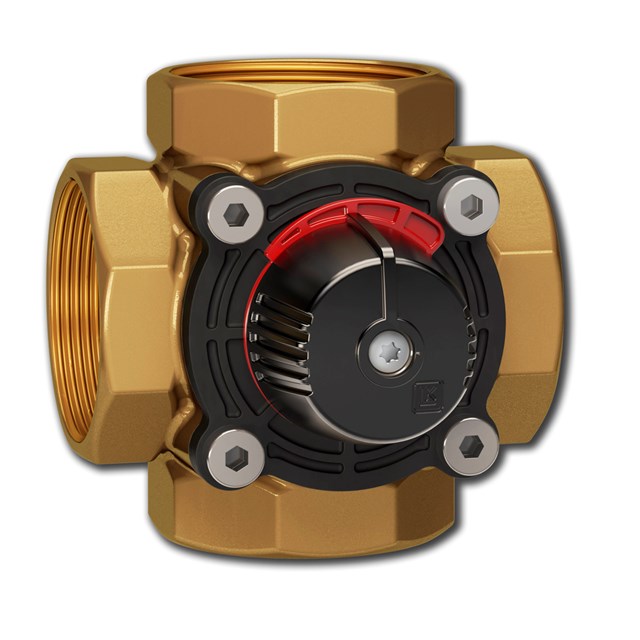

LK 841 2.0 - Invändig gänga 2 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
|
|
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
|
181945
Dim. | Rp 1½" |
Kvs m³/h | 25,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Vikt (kg) | 1,6 |
Måttskiss | |
Artikellista |
|
181946
Dim. | Rp 2" |
Kvs m³/h | 40,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Vikt (kg) | 1,7 |
Måttskiss | |
Artikellista |
|
Övriga dimensioner på begäran.
Artikel 181945
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Artikel 181946
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
LK 841 2.0 - Utvändig gänga 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
|
181949
Dim. | G 1" |
Kvs m³/h | 6,3 |
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
Övriga dimensioner på begäran.
Artikel 181947
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181948
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181949
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181950
A mm | 82 |
B mm | 41 |
C mm | 82 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Artikel 181951
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |

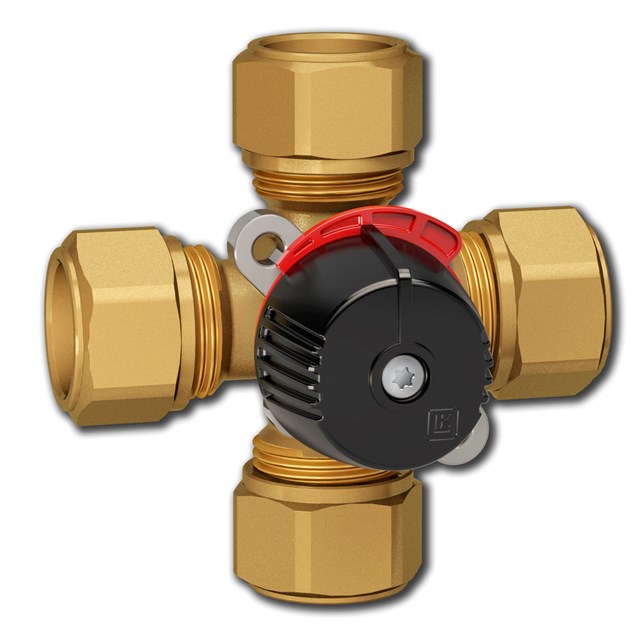

LK 841 2.0 - Klämringskoppling 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
|
181986
Dim. | 22 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Övriga dimensioner på begäran.
Artikel 181984
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181985
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181986
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181987
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181988
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Beskrivning
LK 841 ThermoMix® 2.0 är avsedd för värmesystem där en hög returtemperatur krävs för att förhindra korrosion och därmed förlänga värmekällans livslängd.
Ventilen är lämplig för motorisering och kan förses med en isolering. För mer information se produktbladet för isolering.
En kompakt design och åttakants nyckelgrepp gör installationen betydligt enklare i framförallt trånga utrymmen. Monteringen av ventilen är lägesoberoende och LK 841 ThermoMix® 2.0 kan enkelt anpassas för höger- eller vänstermontage.
Ventilen kräver inget underhåll men installationen bör kontrolleras regelbundet.
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kortvarigt) |
Omgivningstemperatur: | Min. 5 °C/Max. 60 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Max. differenstryck: | 100 kPa (1 bar) |
Läckage: | < 1,5% av Kvs vid 50 kPa |
Vridvinkel: | 90°/360° |
Vridmoment: | < 1 Nm |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Material, inre lock: | PPS Komposit |
Material, slid/axel: | Mässing EN 12165 CW617N |
Övrigt: |
Material, yttre lock: Aluminium DN 15-32, Komposit DN 40-50 Axeltätning: Två O-ringar |
Material, tätningar: | EPDM |

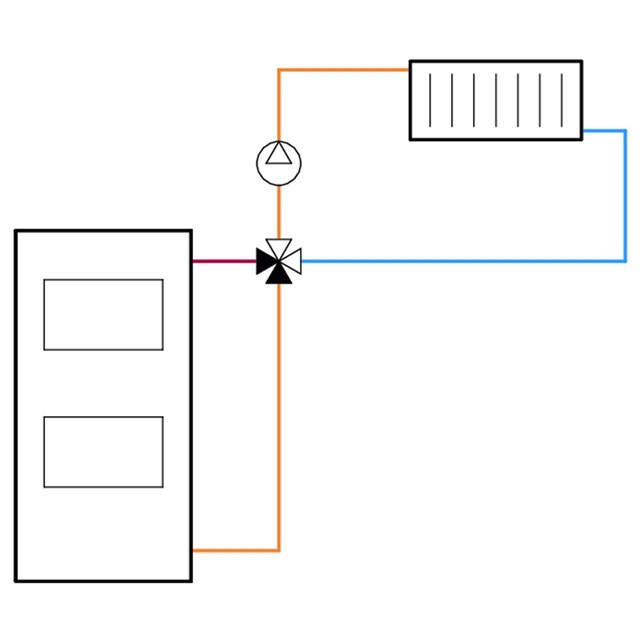

Applikationer
Tekniska diagram
Ventilkaraktäristik
Artikelnr. | Artikel | Position |
---|---|---|
187187 | Tätningssats LK 840/841 DN 15-20 | 1 |
187188 | Tätningssats LK 840/841 DN 25 | 1 |
187197 | Tätningssats 840/841 2.0, DN 32 | 1 |
187194 | Rep. sats 841 2.0, DN 15-20 | 2 |
187195 | Rep. sats 841 2.0, DN 25 | 2 |
187198 | Rep. sats 841 2.0, DN 32 | 2 |
187189 | Tätningssats 840/841 2.0, DN 40-50 | 3 |
187196 | Rep. sats 841 2.0, DN 40-50 | 4 |
187107 | Isolering, DN 15-20 | 5 |
187108 | Isolering, DN 25-32 | 5 |
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kortvarigt) |
Omgivningstemperatur: | Min. 5 °C/Max. 60 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Max. differenstryck: | 100 kPa (1 bar) |
Läckage: | < 1,5% av Kvs vid 50 kPa |
Vridvinkel: | 90°/360° |
Vridmoment: | < 1 Nm |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Material, inre lock: | PPS Komposit |
Material, slid/axel: | Mässing EN 12165 CW617N |
Övrigt: |
Material, yttre lock: Aluminium DN 15-32, Komposit DN 40-50 Axeltätning: Två O-ringar |
Material, tätningar: | EPDM |
LK 841 ThermoMix® 2.0 är avsedd för värmesystem där en hög returtemperatur krävs för att förhindra korrosion och därmed förlänga värmekällans livslängd.

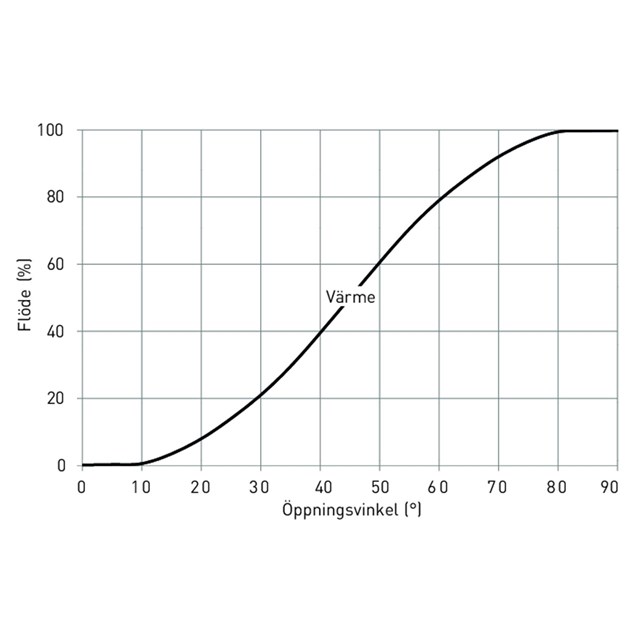

Ventilkaraktäristik

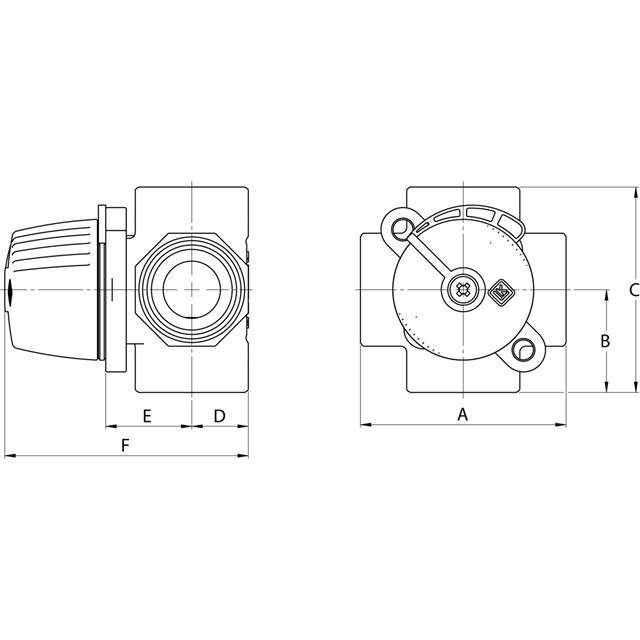

LK 841 2.0 - Invändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
Övriga dimensioner på begäran.

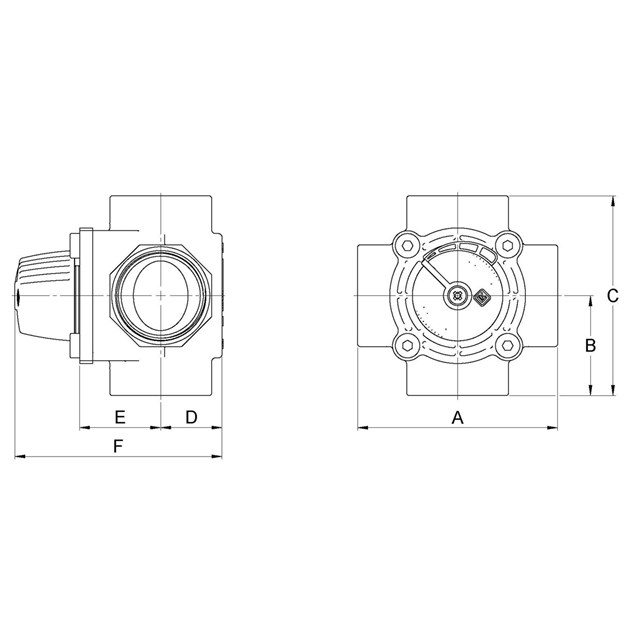

LK 841 2.0 - Invändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
Övriga dimensioner på begäran.
LK 841 2.0 - Utvändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
Övriga dimensioner på begäran.

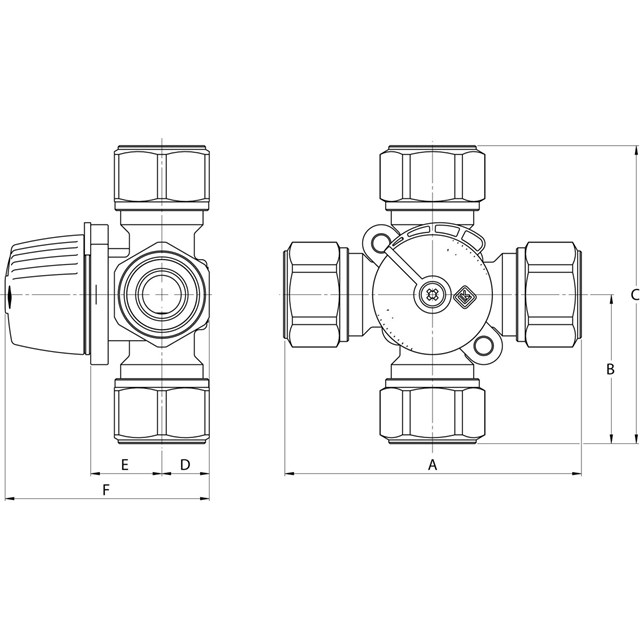

LK 841 2.0 - Klämringskoppling
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
Övriga dimensioner på begäran.

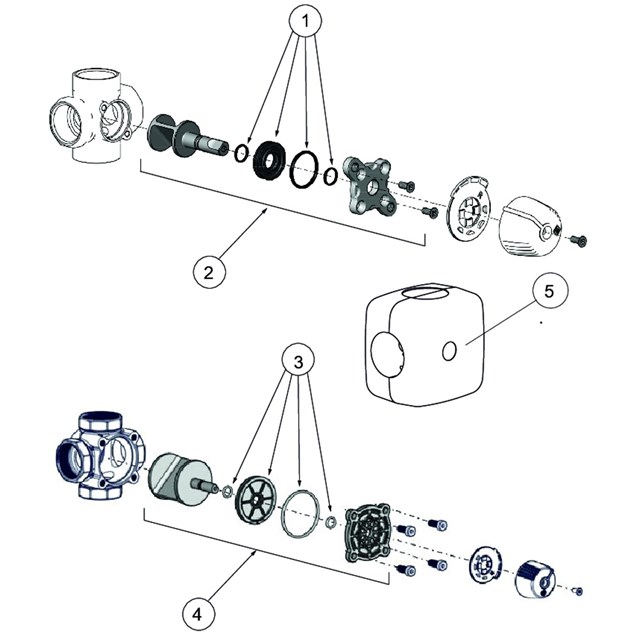

Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|---|---|
187187 | Tätningssats LK 840/841 DN 15-20 | 1 |
187188 | Tätningssats LK 840/841 DN 25 | 1 |
187197 | Tätningssats 840/841 2.0, DN 32 | 1 |
187194 | Rep. sats 841 2.0, DN 15-20 | 2 |
187195 | Rep. sats 841 2.0, DN 25 | 2 |
187198 | Rep. sats 841 2.0, DN 32 | 2 |
187189 | Tätningssats 840/841 2.0, DN 40-50 | 3 |
187196 | Rep. sats 841 2.0, DN 40-50 | 4 |
187107 | Isolering, DN 15-20 | 5 |
187108 | Isolering, DN 25-32 | 5 |
