Förminskningsnippel 5243

Förminskningsnippel 5243

Förminskningsnippel lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Förminskningsnippel 5243

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Förminskningsnippel 5243 - Utvändig lödning / Invändig lödning

Förminskningsnippel 5243 - Utvändig lödning / Invändig lödning 37 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

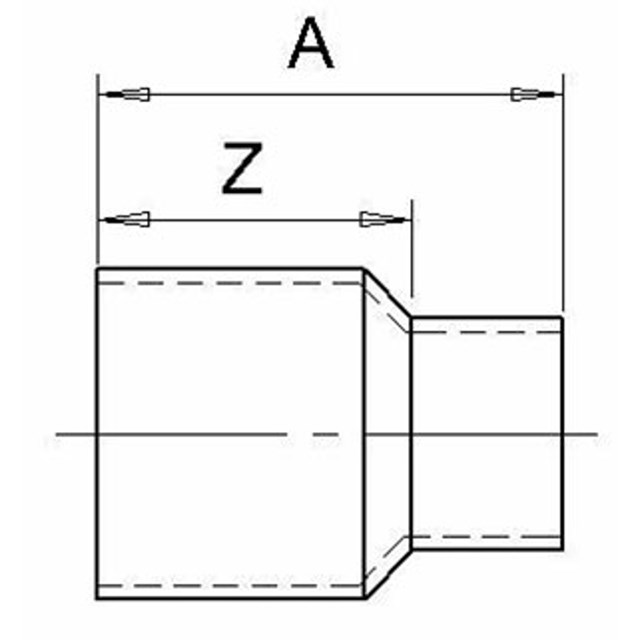

Artikel Dim. A mm Z mm Vikt (kg) Måttskiss Artikellista
200 72 01 8 x 6 17 11 0.01
200 72 19 10 x 6 18 11 0.01
200 72 27 10 x 8 17 9 0.01
200 72 35 12 x 6 23 17 0.01
200 72 43 12 x 8 23 16 0.01
200 72 50 12 x 10 21 13 0.01
200 72 76 15 x 10 25 17 0.01
200 72 84 15 x 12 25 14 0.01
200 73 34 18 x 10 29 21 0.01
200 73 42 18 x 12 28 19 0.01
200 73 59 18 x 15 30 18 0.01
200 73 83 22 x 10 33 24 0.02
200 73 91 22 x 12 33 24 0.02
200 74 09 22 x 15 34 23 0.02
200 74 25 22 x 18 35 22 0.02
200 74 58 28 x 12 43 32 0.03
200 74 66 28 x 15 42 30 0.04
200 74 82 28 x 18 40 27 0.04
200 74 90 28 x 22 42 26 0.03
200 75 24 35 x 15 55 44 0.06
200 75 32 35 x 18 53 43 0.06
200 75 40 35 x 22 52 36 0.06
200 75 57 35 x 28 53 43 0.05
200 76 23 42 x 15 0.07
200 76 49 42 x 18 64 49 0.08
200 76 56 42 x 22 60 44 0.09
200 76 64 42 x 28 58 39 0.09
200 76 72 42 x 35 58 35 0.09
200 77 19 54 x 22 67 52 0.1
200 77 22 54 x 28 70 52 0.1
200 77 30 54 x 35 72 49 0.2
200 77 55 54 x 42 70 43 0.1
200 78 05 70 x 42 89 58 0.3
200 78 39 76 x 54 87 51 0.3
051058 89 x 54 93 61 1
200 78 62 89 x 76 84 50 1
051256 108 x 54 122 90

200 72 01

Dim. 8 x 6
A mm 17
Z mm 11
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 19

Dim. 10 x 6
A mm 18
Z mm 11
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 27

Dim. 10 x 8
A mm 17
Z mm 9
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 35

Dim. 12 x 6
A mm 23
Z mm 17
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 43

Dim. 12 x 8
A mm 23
Z mm 16
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 50

Dim. 12 x 10
A mm 21
Z mm 13
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 76

Dim. 15 x 10
A mm 25
Z mm 17
Vikt (kg) 0.01
Måttskiss
Artikellista

200 72 84

Dim. 15 x 12
A mm 25
Z mm 14
Vikt (kg) 0.01
Måttskiss
Artikellista

200 73 34

Dim. 18 x 10
A mm 29
Z mm 21
Vikt (kg) 0.01
Måttskiss
Artikellista

200 73 42

Dim. 18 x 12
A mm 28
Z mm 19
Vikt (kg) 0.01
Måttskiss
Artikellista

200 73 59

Dim. 18 x 15
A mm 30
Z mm 18
Vikt (kg) 0.01
Måttskiss
Artikellista

200 73 83

Dim. 22 x 10
A mm 33
Z mm 24
Vikt (kg) 0.02
Måttskiss
Artikellista

200 73 91

Dim. 22 x 12
A mm 33
Z mm 24
Vikt (kg) 0.02
Måttskiss
Artikellista

200 74 09

Dim. 22 x 15
A mm 34
Z mm 23
Vikt (kg) 0.02
Måttskiss
Artikellista

200 74 25

Dim. 22 x 18
A mm 35
Z mm 22
Vikt (kg) 0.02
Måttskiss
Artikellista

200 74 58

Dim. 28 x 12
A mm 43
Z mm 32
Vikt (kg) 0.03
Måttskiss
Artikellista

200 74 66

Dim. 28 x 15
A mm 42
Z mm 30
Vikt (kg) 0.04
Måttskiss
Artikellista

200 74 82

Dim. 28 x 18
A mm 40
Z mm 27
Vikt (kg) 0.04
Måttskiss
Artikellista

200 74 90

Dim. 28 x 22
A mm 42
Z mm 26
Vikt (kg) 0.03
Måttskiss
Artikellista

200 75 24

Dim. 35 x 15
A mm 55
Z mm 44
Vikt (kg) 0.06
Måttskiss
Artikellista

200 75 32

Dim. 35 x 18
A mm 53
Z mm 43
Vikt (kg) 0.06
Måttskiss
Artikellista

200 75 40

Dim. 35 x 22
A mm 52
Z mm 36
Vikt (kg) 0.06
Måttskiss
Artikellista

200 75 57

Dim. 35 x 28
A mm 53
Z mm 43
Vikt (kg) 0.05
Måttskiss
Artikellista

200 76 23

Dim. 42 x 15
A mm
Z mm
Vikt (kg) 0.07
Måttskiss
Artikellista

200 76 49

Dim. 42 x 18
A mm 64
Z mm 49
Vikt (kg) 0.08
Måttskiss
Artikellista

200 76 56

Dim. 42 x 22
A mm 60
Z mm 44
Vikt (kg) 0.09
Måttskiss
Artikellista

200 76 64

Dim. 42 x 28
A mm 58
Z mm 39
Vikt (kg) 0.09
Måttskiss
Artikellista

200 76 72

Dim. 42 x 35
A mm 58
Z mm 35
Vikt (kg) 0.09
Måttskiss
Artikellista

200 77 19

Dim. 54 x 22
A mm 67
Z mm 52
Vikt (kg) 0.1
Måttskiss
Artikellista

200 77 22

Dim. 54 x 28
A mm 70
Z mm 52
Vikt (kg) 0.1
Måttskiss
Artikellista

200 77 30

Dim. 54 x 35
A mm 72
Z mm 49
Vikt (kg) 0.2
Måttskiss
Artikellista

200 77 55

Dim. 54 x 42
A mm 70
Z mm 43
Vikt (kg) 0.1
Måttskiss
Artikellista

200 78 05

Dim. 70 x 42
A mm 89
Z mm 58
Vikt (kg) 0.3
Måttskiss
Artikellista

200 78 39

Dim. 76 x 54
A mm 87
Z mm 51
Vikt (kg) 0.3
Måttskiss
Artikellista

051058

Dim. 89 x 54
A mm 93
Z mm 61
Vikt (kg) 1
Måttskiss
Artikellista

200 78 62

Dim. 89 x 76
A mm 84
Z mm 50
Vikt (kg) 1
Måttskiss
Artikellista

051256

Dim. 108 x 54
A mm 122
Z mm 90
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Förminskningsnippel lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Förminskningsnippel 5243

Max arbetstryck

Dokumentation

Produktblad

Förminskningsnippel 5243
