T-koppling 617
617 - Klämringskoppling / Invändig gänga 7 artiklar
Kopplingarna tillhandahålls även i förkromat utförande mot förfrågan. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen. Mutter på kopplingar i dimensioner upp t.o.m 28 mm har nyckelgrepp med rillor. Dimensioner 35, 42 och 54 mm har mutter med sexkantsgrepp.

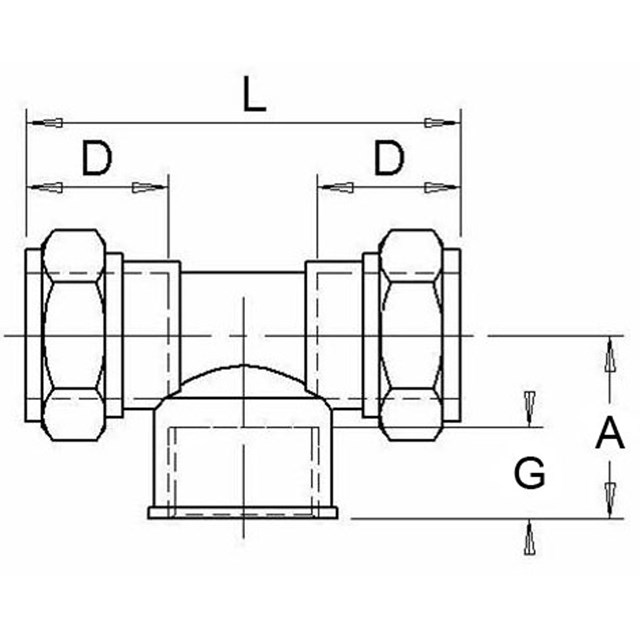

Artikel | Dim. | A mm | D mm | G mm | L mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|
189 55 64 | 12 x G10 x 12 | 20 | 19 | 13 | 60 | 0,08 |
|
|
189 55 72 | 12 x G15 x 12 | 24 | 20 | 14 | 66 | 0,1 |
|
|
189 56 06 | 15 x G10 x 15 | 22 | 22 | 13 | 65 | 0,1 |
|
|
189 56 14 | 15 x G15 x 15 | 24 | 22 | 15 | 65 | 0,1 |
|
|
189 57 21 | 22 x G15 x 22 | 28 | 25 | 15 | 72 | 0,2 |
|
|
189 57 39 | 22 x G20 x 22 | 32 | 25 | 16 | 80 | 0,2 |
|
|
189 58 38 | 28 x G25 x 28 | 36 | 25 | 21 | 92 | 0,3 |
|
189 55 64
Dim. | 12 x G10 x 12 |
A mm | 20 |
D mm | 19 |
G mm | 13 |
L mm | 60 |
Vikt (kg) | 0,08 |
Måttskiss | |
Artikellista |
|
189 55 72
Dim. | 12 x G15 x 12 |
A mm | 24 |
D mm | 20 |
G mm | 14 |
L mm | 66 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
189 56 06
Dim. | 15 x G10 x 15 |
A mm | 22 |
D mm | 22 |
G mm | 13 |
L mm | 65 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
189 56 14
Dim. | 15 x G15 x 15 |
A mm | 24 |
D mm | 22 |
G mm | 15 |
L mm | 65 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
189 57 21
Dim. | 22 x G15 x 22 |
A mm | 28 |
D mm | 25 |
G mm | 15 |
L mm | 72 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
189 57 39
Dim. | 22 x G20 x 22 |
A mm | 32 |
D mm | 25 |
G mm | 16 |
L mm | 80 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
189 58 38
Dim. | 28 x G25 x 28 |
A mm | 36 |
D mm | 25 |
G mm | 21 |
L mm | 92 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
Artikel 189 55 64
A mm | 20 |
D mm | 19 |
G mm | 13 |
L mm | 60 |
Artikel 189 55 72
A mm | 24 |
D mm | 20 |
G mm | 14 |
L mm | 66 |
Artikel 189 56 06
A mm | 22 |
D mm | 22 |
G mm | 13 |
L mm | 65 |
Artikel 189 56 14
A mm | 24 |
D mm | 22 |
G mm | 15 |
L mm | 65 |
Artikel 189 57 21
A mm | 28 |
D mm | 25 |
G mm | 15 |
L mm | 72 |
Artikel 189 57 39
A mm | 32 |
D mm | 25 |
G mm | 16 |
L mm | 80 |
Artikel 189 58 38
A mm | 36 |
D mm | 25 |
G mm | 21 |
L mm | 92 |
Beskrivning
T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor. För mer information, se separat produktblad för klämringskopplingar.
Teknisk data
Arbetstemperatur: | Max. 100 °C |
Max. arbetstryck: | 1,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: |
Material Avzinkningshärdig mässing Gängstandard Dimensionerna 12 och 15 mm har cylindrisk rörgänga (G) ⅜" resp. ½” |
Teknisk data
Arbetstemperatur: | Max. 100 °C |
Max. arbetstryck: | 1,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: |
Material Avzinkningshärdig mässing Gängstandard Dimensionerna 12 och 15 mm har cylindrisk rörgänga (G) ⅜" resp. ½” |
T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor. För mer information, se separat produktblad för klämringskopplingar.
617 - Klämringskoppling / Invändig gänga
Kopplingarna tillhandahålls även i förkromat utförande mot förfrågan. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen. Mutter på kopplingar i dimensioner upp t.o.m 28 mm har nyckelgrepp med rillor. Dimensioner 35, 42 och 54 mm har mutter med sexkantsgrepp.
Artikel | Dim. | A mm | D mm | G mm | L mm | Vikt (kg) |
---|---|---|---|---|---|---|
189 55 64 | 12 x G10 x 12 | 20 | 19 | 13 | 60 | 0,08 |
189 55 72 | 12 x G15 x 12 | 24 | 20 | 14 | 66 | 0,1 |
189 56 06 | 15 x G10 x 15 | 22 | 22 | 13 | 65 | 0,1 |
189 56 14 | 15 x G15 x 15 | 24 | 22 | 15 | 65 | 0,1 |
189 57 21 | 22 x G15 x 22 | 28 | 25 | 15 | 72 | 0,2 |
189 57 39 | 22 x G20 x 22 | 32 | 25 | 16 | 80 | 0,2 |
189 58 38 | 28 x G25 x 28 | 36 | 25 | 21 | 92 | 0,3 |
