LK 150 SmartSol

LK 150 SmartSol

  • Färgdisplay
  • Frostskydd

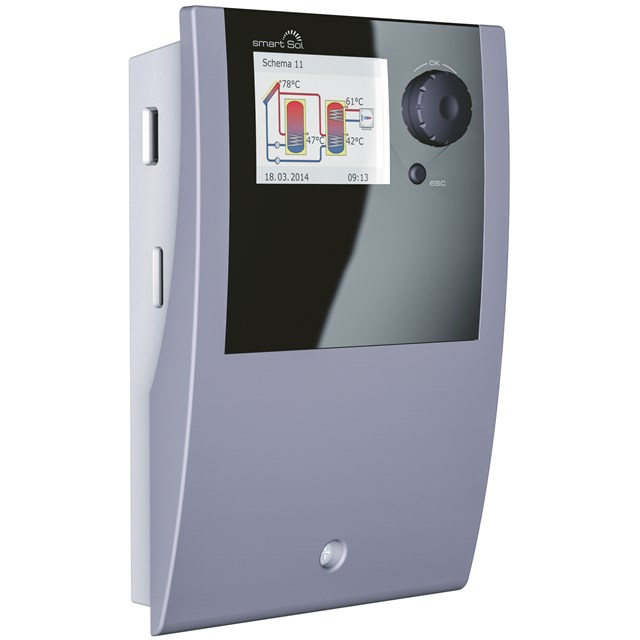

LK 150 SmartSol är en elektronisk laddningsautomatik avsedd för styrning av solvärmeanläggningar.

LK 150 SmartSol

Artiklar

LK 150 SmartSol

LK 150 SmartSol 1 artikel

Artikelnr. Vikt (kg) Artikellista
181796 0,7

181796

Vikt (kg) 0,7
Artikellista

Detaljerad information

Beskrivning

LK 150 SmartSol är en elektronisk laddningsautomatik avsedd för styrning av solvärmeanläggningar. Automatiken har, beroende på modell, 20 eller 24 förvalda hydraulscheman för olika solvärmesystem. Valt hydraulschema och driftstatus visas på den bakgrundsbelysta färgdisplayen. Inställningar och kontroller görs enkelt med den roterande tryckknappen och en escknapp. LK 150 SmartSol kan hantera högeffektiva pumpar.

Funktioner, modell "Top"
• Två hastighetsstyrda utgångar för pumpar eller ventiler
• Utgång för högeffektiv pump
• Potentialfri reläutgång
• Drifttidsräknare för reläutgångar
• Pumpmotionering
• Balansering av givare
• Överhettningsskydd för paneler och tankar
• Panel- och tankkylning
• Frysskydd
• Upptinande av paneler
• Vakuumrörsfunktion
• Tilläggsvärme
• Snabbladdning av tanken
• Semesterfunktion
• Integrerad energimätning
• Integrerad klocka med datum
• Automatisk sommar-/vintertid
• Grafisk, flerspråkig färgdisplay
• Självförklarande meny och användarguide
• SD-kortplats för dataloggning och uppgradering av programvaran
• Ingång för analog Vortex-flödesmätare
• 24 hydraulscheman
• Kopplingsplint för 6 PT 1000 sensorer

Teknisk data

Spänning: 230 VAC, 50 Hz
Effektförbrukning: 3,5 VA
Reläutgång: Max. 240 VAC, 4 A
Triac-utgångar: 230 VAC ± 10%, 1 A, 200 VA
Högeffektiv pump: Analog utgång 0 -10 V, max. 10 mA
PWM utgång 100 Hz - 2 kHz
Givare: PT 1000
Display: TFT-färgdisplay 47 x 35 mm bakgrundsbelyst
Kapslingsklass: IP 20
Skyddsklass: II
Typgodkännande: CE

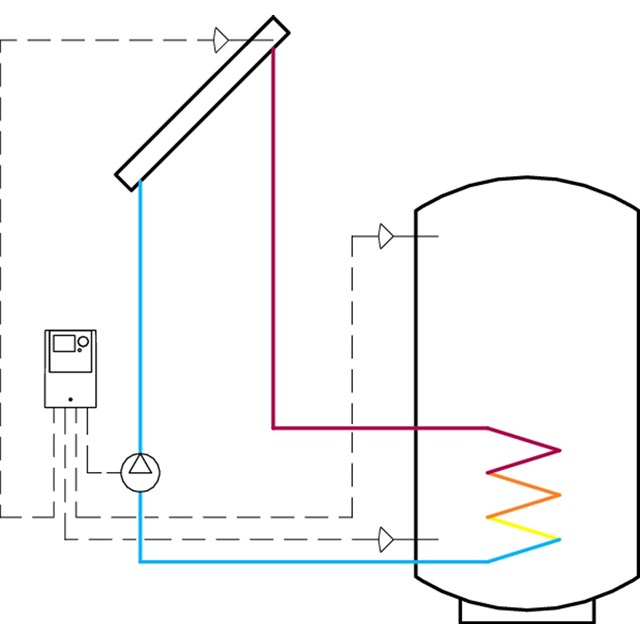

Applikationer

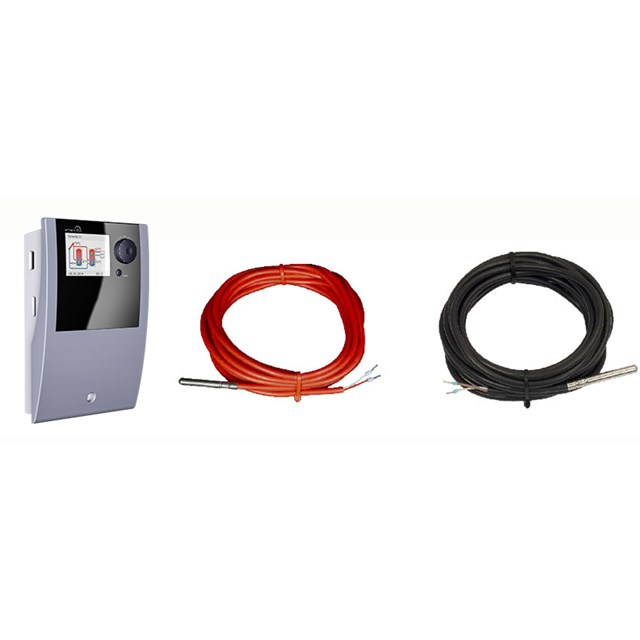

Leveransomfattning

Leveransomfattning artikel no. 181796

• Laddningsautomatik LK 150 SmartSol Top
• Kollektorgivare PT 1000 - 3 m kabel
• Två tankgivare PT 1000 - 4 m kabel

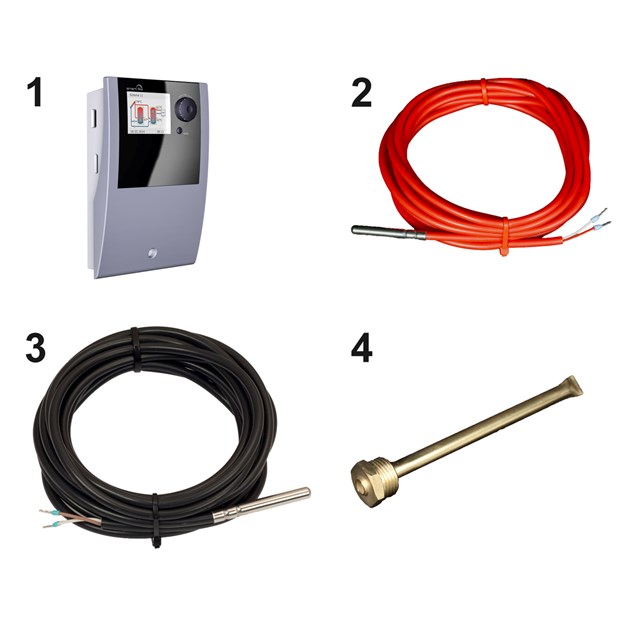

Tillbehör & reservdelar

Artikelnr. Artikel Position
025041 Laddningsautomatik SmartSol Access 1
025042 Laddningsenhet SmartSol Top 1
181187 Kollektorgivare PT 1000 Ø 5 mm - 3 m kabel 2
181186 Tankgivare PT 1000 Ø 6mm - 4 m kabel 3
180812 Dykrör 150 mm 4
