LK 527 MultiZone 2V

LK 527 MultiZone 2V

  • Klicksystem för ställdon

LK 527 MultiZone är en motoriserad 2-vägs kulventil med hög flödeskapacitet för applikation i t.ex. värme-, kyl- och tappvattensystem. Ventilmotorn har On/Off reglering och styrs av 2-punktssignal. Montering/...

Läs mer

LK 527 MultiZone 2V

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

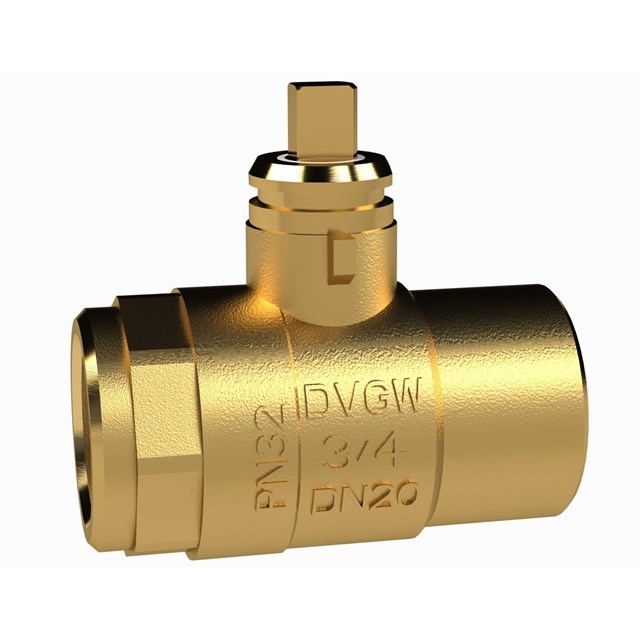

LK 527 2V - Invändig gänga

LK 527 2V - Invändig gänga 4 artiklar

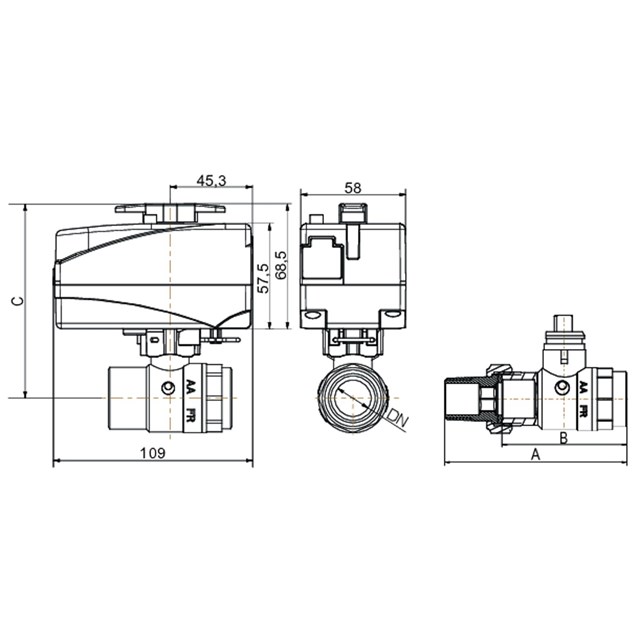

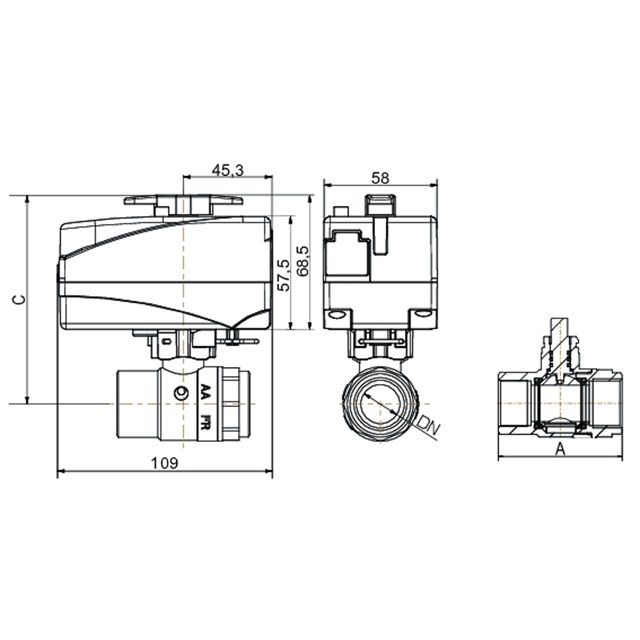

Artikel Dim. Kvs m³/h A mm C mm Vikt (kg) Måttskiss Artikellista
066263 Rp ½” 20.0 62 104 0.6
066264 Rp ¾” 45.0 68 107 0.7
066265 Rp 1” 60.0 81 112 0.9
066266 Rp 1¼” 100.0 86 117 1.1

066263

Dim. Rp ½”
Kvs m³/h 20.0
A mm 62
C mm 104
Vikt (kg) 0.6
Måttskiss
Artikellista

066264

Dim. Rp ¾”
Kvs m³/h 45.0
A mm 68
C mm 107
Vikt (kg) 0.7
Måttskiss
Artikellista

066265

Dim. Rp 1”
Kvs m³/h 60.0
A mm 81
C mm 112
Vikt (kg) 0.9
Måttskiss
Artikellista

066266

Dim. Rp 1¼”
Kvs m³/h 100.0
A mm 86
C mm 117
Vikt (kg) 1.1
Måttskiss
Artikellista

Andra dimensioner på begäran.

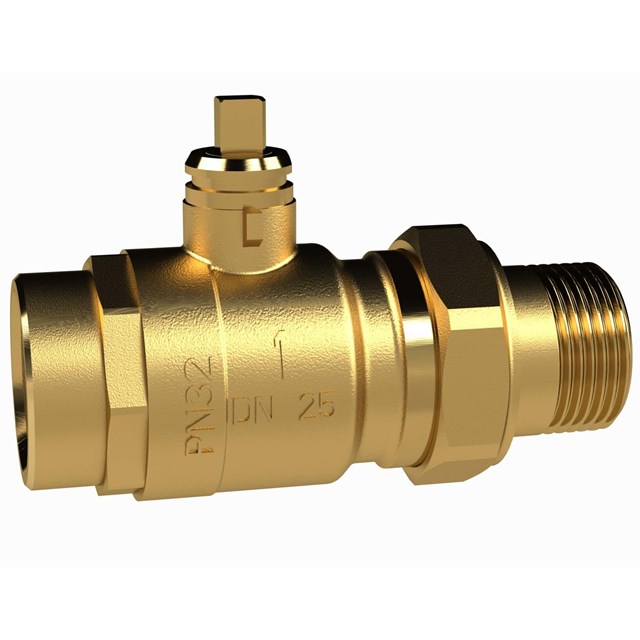

LK 527 2V - Utvändig gänga / Invändig gänga

LK 527 2V - Utvändig gänga / Invändig gänga 0 artiklar

Artikellista

Andra temperaturer och dimensioner på begäran.

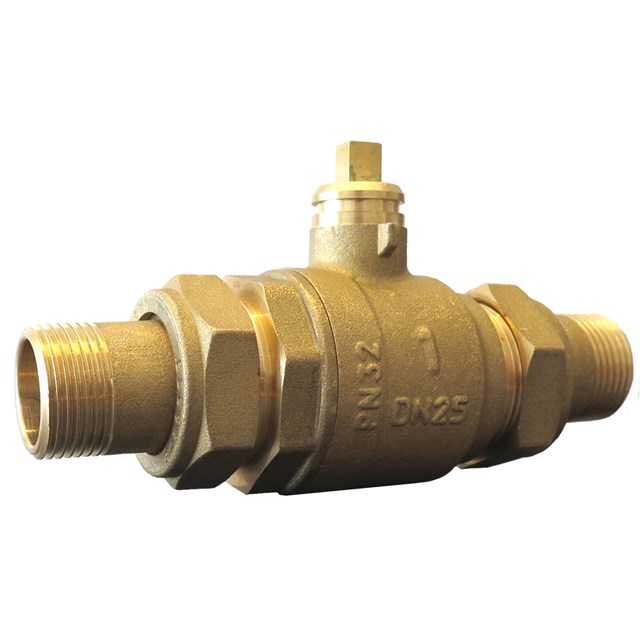

LK 527 2V - Utvändig gänga - med koppelsats

LK 527 2V - Utvändig gänga - med koppelsats 0 artiklar

Artikellista

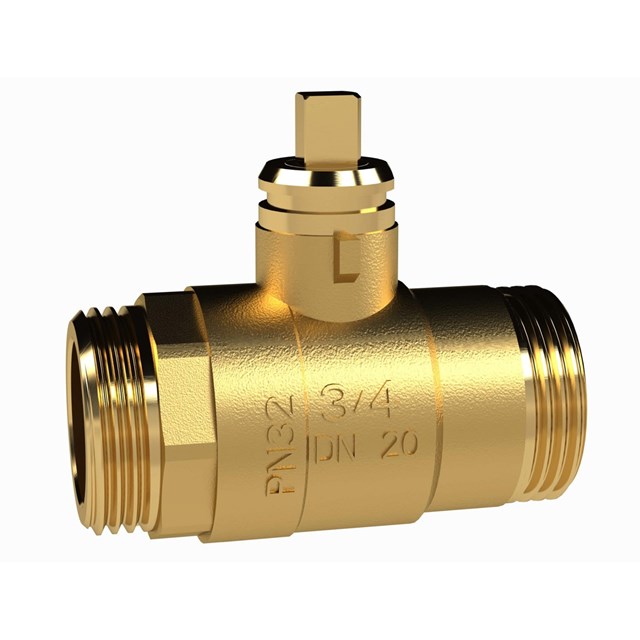

LK 527 2V - Utvändig gänga

LK 527 2V - Utvändig gänga 2 artiklar

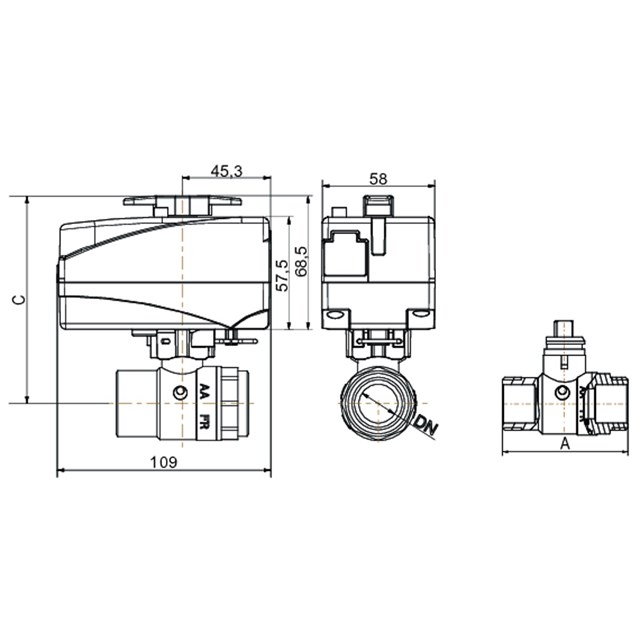

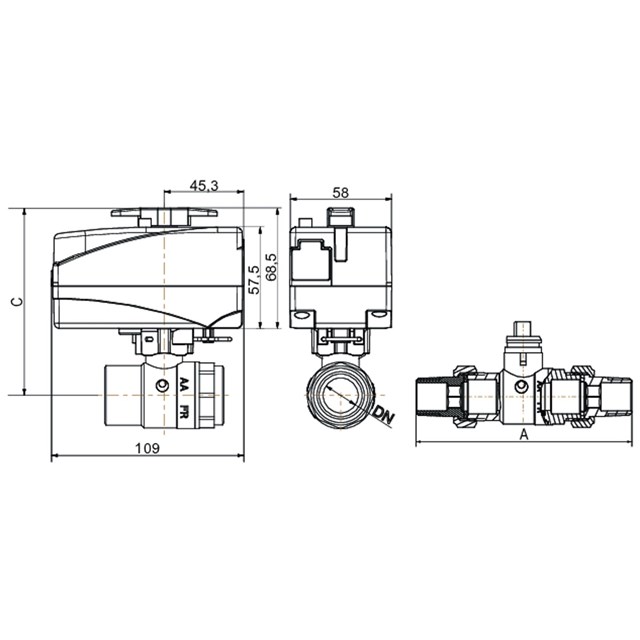

Artikel Dim. Kvs m³/h A mm C mm Vikt (kg) Måttskiss Artikellista
066279 G 1” 45.0 74 107 0.8
066280 G 1¼” 60.0 82 112 1

066279

Dim. G 1”
Kvs m³/h 45.0
A mm 74
C mm 107
Vikt (kg) 0.8
Måttskiss
Artikellista

066280

Dim. G 1¼”
Kvs m³/h 60.0
A mm 82
C mm 112
Vikt (kg) 1
Måttskiss
Artikellista

Övriga dimensioner på begäran.

Detaljerad information

Beskrivning

LK 527 MultiZone är en motoriserad 2-vägs kulventil med hög flödeskapacitet för applikation i t.ex. värme-, kyl- och tappvattensystem.

Ventilmotorn har On/Off reglering och styrs av 2-punktssignal.

Montering/demontering av motor på kulventil görs enkelt och säkert med clip-system. Växelventilen får inte monteras med motorn placerad under ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position. I spänningslöst läge kan ventilkäglan ställas manuellt med hjälp av vredet på motorn.

Var uppmärksam på att motorn bara kan monteras i ett läge på ventilen.

Ventilenheten kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 3,2 MPa (32 bar)
Max. differenstryck: 600 Kpa (6 bar)
Arbetstemperatur: Min. 2 °C/Max. 110 °C
Omgivningstemperatur: Min. 1 °C/Max. 55 °C
Gängstandard: R - utvändig gänga konisk, Rp - invändig gänga, G - utvändig gänga
Kapslingsklass: IP 44
Media: Vatten - Glykolinblandning max. 50%
Elektrisk anslutning: Fast kabel
Signalkontakt: 2-Punkt SPST
Kabelspecifikation: 3 x 0.75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Ställmotor: 230 VAC, 50 Hz
Material, ventilhus: Mässing EN 12165 CW617N
Typgodkännande: Ventil: DIN-DVGW*, WRAS*, ACS

*Gäller 527 MultiZone 2V invändig gänga

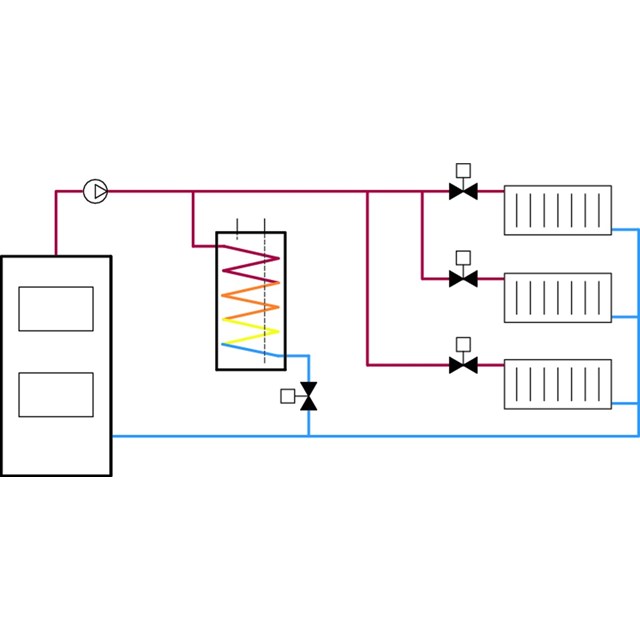

Applikationer

LK 527 MultiZone 2V

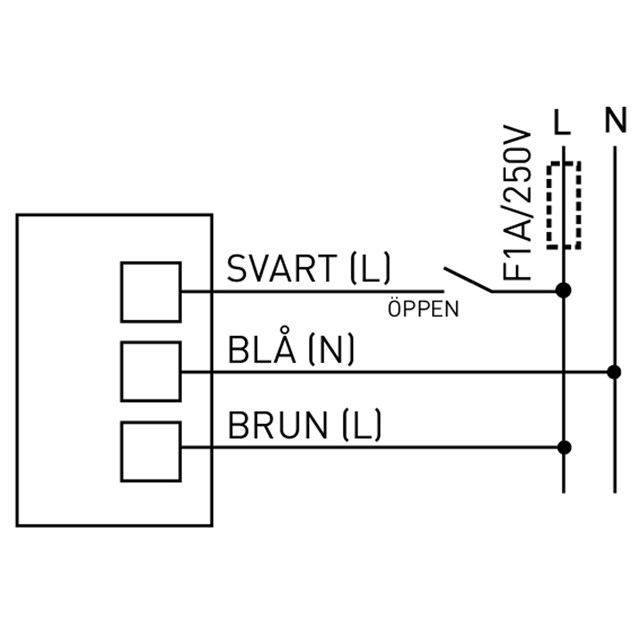

Kopplingsschema

LK 527 MultiZone 2V

Tekniska diagram

LK 527 MultiZone 2V

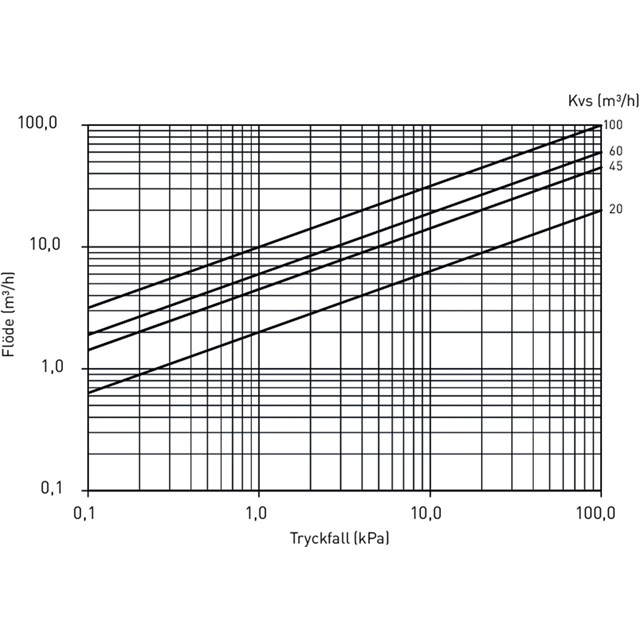

Kapacitetsdiagram

Dokumentation

Produktblad

LK 527 MultiZone 2V

Instruktionsmanual

LK 527 MultiZone 2W-Instruction_248383

Tillbehör & reservdelar

Artikelnr. Artikel Position

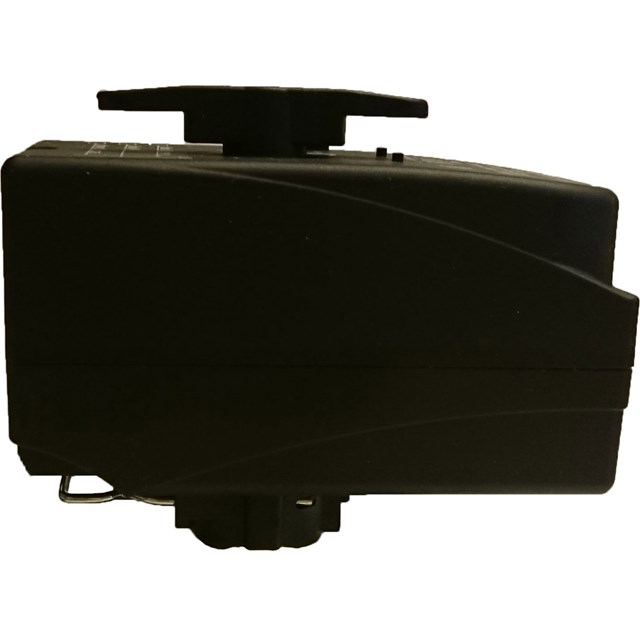

066283 LK 527 2V Ventilmotor, 2-punkts SPST-utgång, med kabel 1 m, 30 s 1
066282 LK 527 2V Ventilmotor, 2-punkts SPST-utgång, med kabel 1 m, 12 s 1
