LK 525 MultiZone 3V

Artiklar
Detaljerad information
Dokumentation
Video

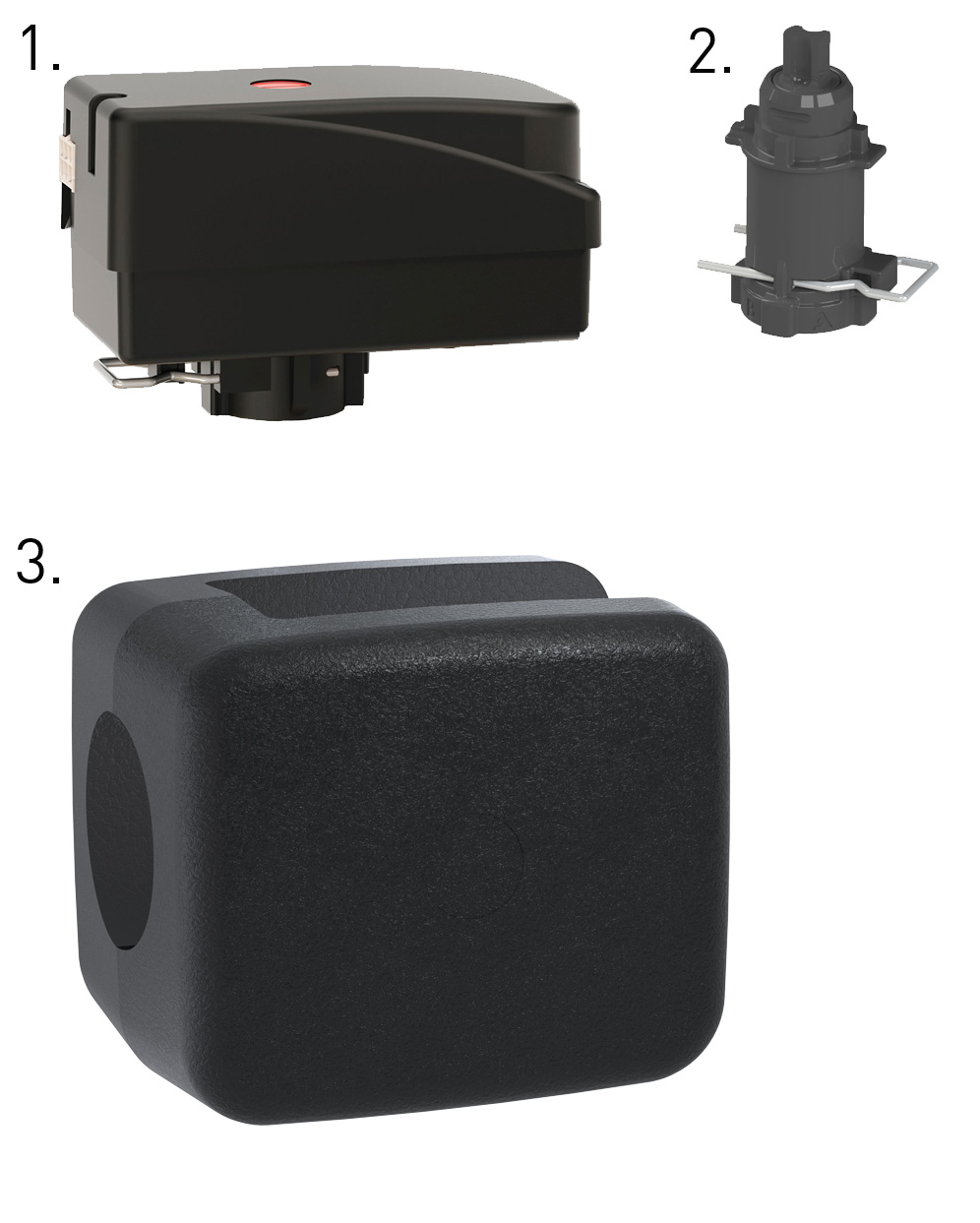

Tillbehör & reservdelar
Frågor & svar

Artiklar

LK 525 3V - Snabbkoppling 2 artiklar

Artikel	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)	Måttskiss	Artikellista
182306	Ø 22	8,0	84	42	46	43	107	54	135	0,3
182307	Ø 28	8,0	88	44	48	43	107	54	135	0.5

Dim.	Ø 22
Kvs m³/h	8,0
A mm	84
B mm	42
C mm	46
D mm	43
E mm	107
F mm	54
G mm	135
Vikt (kg)	0,3
Måttskiss
Artikellista

Dim.	Ø 28
Kvs m³/h	8,0
A mm	88
B mm	44
C mm	48
D mm	43
E mm	107
F mm	54
G mm	135
Vikt (kg)	0.5
Måttskiss
Artikellista

LK 525 3V - Invändig gänga 2 artiklar

Artikel	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)	Måttskiss	Artikellista
066420	Rp ¾"	7,0	70	35	39	43	107	54	126	0,3
066421	Rp 1"	8,0	74	37	40	43	107	54	127	0,3

Dim.	Rp ¾"
Kvs m³/h	7,0
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	126
Vikt (kg)	0,3
Måttskiss
Artikellista

Dim.	Rp 1"
Kvs m³/h	8,0
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,3
Måttskiss
Artikellista

LK 525 3V - Utvändig gänga 4 artiklar

Artikel	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)
066000	G ¾"	7,0	70	35	39	43	107	54	127	0,3
066106	G 1"	8,0	62	31	39	43	107	54	127	0,3
066107	G 1¼"	8,0	74	37	40	43	107	54	128	0,6
066418	G 1¼"	13,0	80	40	40	43	107	54	120	0,7

Dim.	G ¾"
Kvs m³/h	7,0
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,3
Måttskiss
Artikellista

Dim.	G 1"
Kvs m³/h	8,0
A mm	62
B mm	31
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,3
Måttskiss
Artikellista

Dim.	G 1¼"
Kvs m³/h	8,0
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	128
Vikt (kg)	0,6
Måttskiss
Artikellista

Dim.	G 1¼"
Kvs m³/h	13,0
A mm	80
B mm	40
C mm	40
D mm	43
E mm	107
F mm	54
G mm	120
Vikt (kg)	0,7
Måttskiss
Artikellista

LK 525 3V - Klämringskoppling 3 artiklar

Artikel	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)
066108	22 mm	8,0	110	55	50	43	107	54	138	0,4
066109	28 mm	8,0	110	55	54	43	107	54	142	0,6
066399	28 mm	13,0	100	50	52	43	107	54	140	0,7

Dim.	22 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	50
D mm	43
E mm	107
F mm	54
G mm	138
Vikt (kg)	0,4
Måttskiss
Artikellista

Dim.	28 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	54
D mm	43
E mm	107
F mm	54
G mm	142
Vikt (kg)	0,6
Måttskiss
Artikellista

Dim.	28 mm
Kvs m³/h	13,0
A mm	100
B mm	50
C mm	52
D mm	43
E mm	107
F mm	54
G mm	140
Vikt (kg)	0,7
Måttskiss
Artikellista

LK 525 3V - Ventilmotor och Adaptor 8 artiklar

Artikel	Anmärkning	Vikt (kg)	Vridmoment	A mm	B mm	C mm	D mm
066177	LK 525 3V Adapter Polar / Solar	0,03
066060	EMV 110-M SPST Motor 230 VAC med Molex®	0,3	5 Nm	107	54	69	43
066061	EMV 110-K SPST Motor 230 VAC med kabel 1 m	0,3	5 Nm	107	54	69	43
066062	EMV 110-K SPST Motor 230 VAC med kabel 3 m	0,4	5 Nm	107	54	69	43
066063	EMV 110-M SPST Motor 24 VAC med Molex®	0,3	5 Nm	107	54	69	43
50802229	EMV 110-M EX SPST Motor 230 VAC med Molex®	0,3	5 Nm	109	58	74	45
066083	Kabel-M 3x0,75 L=1 m med Molex®	0,1
066086	Kabel-M 3x0,75 L=1,7 m med Molex®	0,1

Anmärkning	LK 525 3V Adapter Polar / Solar
Vikt (kg)	0,03
Vridmoment
A mm
B mm
C mm
D mm
Måttskiss
Artikellista

Anmärkning	EMV 110-M SPST Motor 230 VAC med Molex®
Vikt (kg)	0,3
Vridmoment	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Måttskiss
Artikellista

Anmärkning	EMV 110-K SPST Motor 230 VAC med kabel 1 m
Vikt (kg)	0,3
Vridmoment	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Måttskiss
Artikellista

Anmärkning	EMV 110-K SPST Motor 230 VAC med kabel 3 m
Vikt (kg)	0,4
Vridmoment	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Måttskiss
Artikellista

Anmärkning	EMV 110-M SPST Motor 24 VAC med Molex®
Vikt (kg)	0,3
Vridmoment	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Måttskiss
Artikellista

Anmärkning	EMV 110-M EX SPST Motor 230 VAC med Molex®
Vikt (kg)	0,3
Vridmoment	5 Nm
A mm	109
B mm	58
C mm	74
D mm	45
Måttskiss
Artikellista

Anmärkning	Kabel-M 3x0,75 L=1 m med Molex®
Vikt (kg)	0,1
Vridmoment
A mm
B mm
C mm
D mm
Måttskiss
Artikellista

Anmärkning	Kabel-M 3x0,75 L=1,7 m med Molex®
Vikt (kg)	0,1
Vridmoment
A mm
B mm
C mm
D mm
Måttskiss
Artikellista

LK 525 3V SET – inkl. Motor 230VAC 1m Kabel - Invändig gänga 2 artiklar

Artikel	Dim.	Kvs m³/h	Vridmoment	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)	Måttskiss	Artikellista
066433	Rp ¾"	7,0	5 Nm	70	35	39	43	107	54	126	0,6
066434	Rp 1"	8,0	5 Nm	74	37	40	43	107	54	127	0,6

Dim.	Rp ¾"
Kvs m³/h	7,0
Vridmoment	5 Nm
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	126
Vikt (kg)	0,6
Måttskiss
Artikellista

Dim.	Rp 1"
Kvs m³/h	8,0
Vridmoment	5 Nm
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,6
Måttskiss
Artikellista

LK 525 3V SET – inkl. Motor 230VAC 1m Kabel - Utvändig gänga 4 artiklar

Artikel	Dim.	Kvs m³/h	Vridmoment	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)
066426	G ¾"	7,0	5 Nm	70	35	39	43	107	54	127	0,6
066427	G 1"	8,0	5 Nm	62	31	39	43	107	54	127	0,6
066428	G 1¼"	8,0	5 Nm	74	37	40	43	107	54	128	0,9
066429	G 1¼"	13,0	5 Nm	88	44	48	43	107	54	120	1,1

Dim.	G ¾"
Kvs m³/h	7,0
Vridmoment	5 Nm
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,6
Måttskiss
Artikellista

Dim.	G 1"
Kvs m³/h	8,0
Vridmoment	5 Nm
A mm	62
B mm	31
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Vikt (kg)	0,6
Måttskiss
Artikellista

Dim.	G 1¼"
Kvs m³/h	8,0
Vridmoment	5 Nm
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	128
Vikt (kg)	0,9
Måttskiss
Artikellista

Dim.	G 1¼"
Kvs m³/h	13,0
Vridmoment	5 Nm
A mm	88
B mm	44
C mm	48
D mm	43
E mm	107
F mm	54
G mm	120
Vikt (kg)	1,1
Måttskiss
Artikellista

LK 525 3V SET – inkl. Motor 230VAC 1m Kabel - Klämringskoppling 3 artiklar

Artikel	Dim.	Kvs m³/h	Vridmoment	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Vikt (kg)
066430	22 mm	8,0	5 Nm	110	55	50	43	107	54	138	0,7
066431	28 mm	8,0	5 Nm	110	55	54	43	107	54	142	0,9
066432	28 mm	13,0	5 Nm	100	57	59	43	107	54	140	1,1

Dim.	22 mm
Kvs m³/h	8,0
Vridmoment	5 Nm
A mm	110
B mm	55
C mm	50
D mm	43
E mm	107
F mm	54
G mm	138
Vikt (kg)	0,7
Måttskiss
Artikellista

Dim.	28 mm
Kvs m³/h	8,0
Vridmoment	5 Nm
A mm	110
B mm	55
C mm	54
D mm	43
E mm	107
F mm	54
G mm	142
Vikt (kg)	0,9
Måttskiss
Artikellista

Dim.	28 mm
Kvs m³/h	13,0
Vridmoment	5 Nm
A mm	100
B mm	57
C mm	59
D mm	43
E mm	107
F mm	54
G mm	140
Vikt (kg)	1,1
Måttskiss
Artikellista

Detaljerad information

Beskrivning

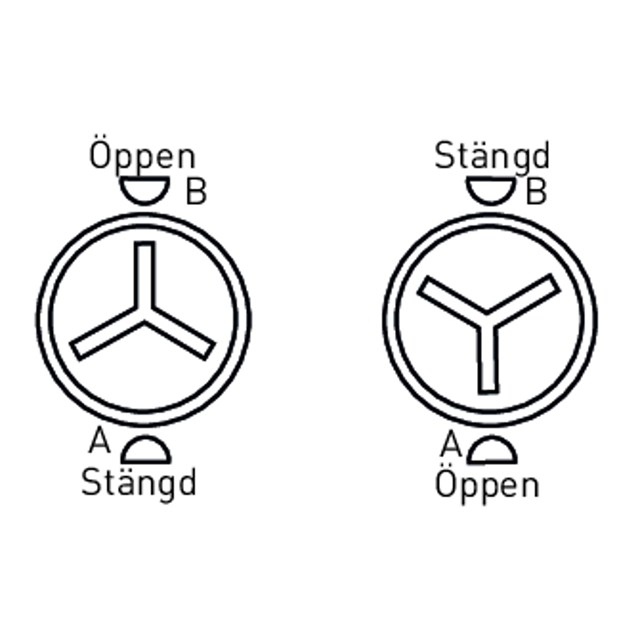

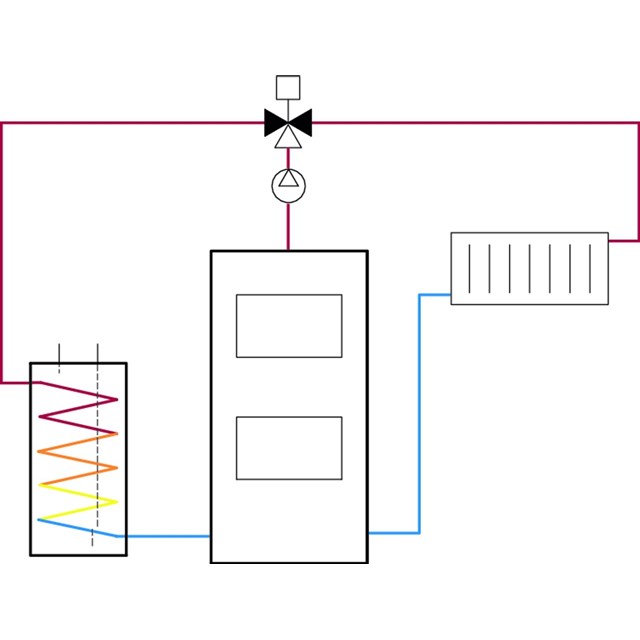

LK 525 MultiZone 3V är en motoriserad 3-vägs växelventil för On/Off reglering. Växelventilen är konstruerad med en vridande slid vilket gör att den klarar högre differenstryck och minskar risken för att den fastnar vid en längre tids driftuppehåll. Detta gör den särskilt lämplig för värmepumpsapplikationer där det kan vara långa uppehåll mellan växlingarna under årets varma period. På motorns ovansida finns en indikering som visar vilken port som är öppen.

Med plastadapter 066177 monterad mellan ventilenhet och motor skyddas motorn mot kondens, isbildning och höga temperaturer.

Växelventilen får inte monteras med motorn placerad under ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position. I spänningslöst läge kan ventilkäglan manuellt ställas i mittposition, vilket fördelar flödet mellan värme- och tappvattenkretsen. Demontera motorn och vrid spindeln cirka 30° eller tills varmt vatten flödar genom båda portarna i ventilen. Efter att spänningen återkommit, vrids ventilen tillbaka till ursprungsläget och motorn återmonteras.

Var uppmärksam på att motorn bara kan monteras i ett läge på ventilen.

Ventilenheten kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Vridvinkel:	60°/360°
Läckage:	< 0,1% av Kvs vid 100 kPa
Gångtid:	8 sekunder (60°)
Max. arbetstryck:	1,0 MPa (10 bar)
Max. differenstryck:	100 kPa (1 bar)
Arbetstemperatur:	Min. 5 °C/Max. 80 °C (90 °C kortvarigt) Kvs 13: Min. 5 °C/Max. 70 °C (80 °C kortvarigt) Kyla/Värme (inkl. adaptor): Min. -15 °C/Max. 120 °C (160 °C kortvarigt)
Omgivningstemperatur:	Min. 1 °C/Max. 60 °C
Gängstandard:	Rp - invändig gänga, G - utvändig gänga, ISO 228/1
Kapslingsklass:	IP 40 (Molex®) / IP 44 (Kabel)
Media 1:	Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Media 2:	Vatten
Elektrisk anslutning:	Fast kabel, Molex® eller Molex®-kompatibel kontakt, 6-polig
Signalkontakt:	En-polig SPST
Kabelspecifikation:	3 x 0,75 mm²
Ledarfärger:	Blå, brun, svart
Mantel:	PVC
Ställmotor:	7 VA, 230 VAC, 50 Hz 7 VA, 24 VAC, 50 Hz 9 VA, 230 VAC, 50 Hz (50802229)
Material, ventilhus:	Mässing EN 12165 CW617N
Material, yttre lock:	Mässing EN 12164 CW614N
Material, slid/axel:	PPS Komposit
Övrigt:	Läckage: Solar: < 0,5% av Kvs vid 100 kPa Media 2: Kvs 13 - Vatten
Typgodkännande:	CE (endast motor)
