LK 820 ThermoVar®

LK 820 ThermoVar®

  • Lägesoberoende

LK 820 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hål...

Läs mer

LK 820 ThermoVar®

Artiklar

LK 820 - Invändig gänga

LK 820 - Invändig gänga 11 artiklar

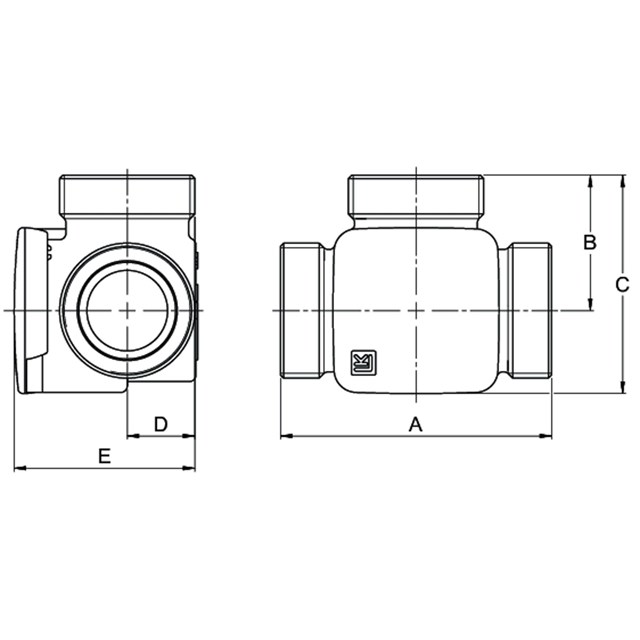

Artikelnr. Öppningstemp. °C Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180493 45 Rp 1" 9,0 82 41 67 21 35 0,7
180500 55 Rp ¾" 6,0 80 40 66 21 35 0,7
180501 55 Rp 1" 9,0 82 41 67 21 35 0,7
180502 55 Rp 1¼" 12,0 84 42 68 24 39 0,8
180508 61 Rp ¾" 6,0 80 40 66 21 35 0,7
180509 61 Rp 1" 9,0 82 41 67 21 35 0,7
180510 61 Rp 1¼" 12,0 84 42 68 24 39 0,8
180517 66 Rp 1" 9,0 82 41 67 21 35 0,7
180525 72 Rp 1" 9,0 82 41 67 21 35 0,7
180526 72 Rp 1¼" 12,0 84 42 68 24 39 0,8
180534 80 Rp 1¼" 12,0 84 42 68 24 39 0,8

180493

Öppningstemp. °C 45
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180500

Öppningstemp. °C 55
Dim. Rp ¾"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180501

Öppningstemp. °C 55
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180502

Öppningstemp. °C 55
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista

180508

Öppningstemp. °C 61
Dim. Rp ¾"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180509

Öppningstemp. °C 61
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180510

Öppningstemp. °C 61
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista

180517

Öppningstemp. °C 66
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180525

Öppningstemp. °C 72
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180526

Öppningstemp. °C 72
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista

180534

Öppningstemp. °C 80
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista
LK 820 - Utvändig gänga

LK 820 - Utvändig gänga 10 artiklar

Artikelnr. Öppningstemp. °C Öppningstemp. °F Dim. Kvs m³/h CV A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180503 55 131 G ¾" 4,0 4.6 80 40 66 21 35 0,7
180504 55 131 G 1" 6,0 6.9 80 40 66 21 35 0,7
180505 55 131 G 1¼" 9,0 10.4 84 42 68 21 35 0,7
180506 55 131 G 1½" 12,0 13.8 84 42 68 24 39 0,8
180512 61 142 G 1" 6,0 6.9 80 40 66 21 35 0,7
180513 61 142 G 1¼" 9,0 10.4 84 42 68 21 35 0,7
180514 61 142 G 1½" 12,0 13.8 84 42 68 24 39 0,8
180520 66 151 G 1" 6,0 6.9 80 40 66 21 35 0,7
180528 72 162 G 1" 6,0 6.9 80 40 66 21 35 0,7
180530 72 162 G 1½" 12,0 13.8 84 42 68 24 39 0,8

180503

Öppningstemp. °C 55
Öppningstemp. °F 131
Dim. G ¾"
Kvs m³/h 4,0
CV 4.6
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180504

Öppningstemp. °C 55
Öppningstemp. °F 131
Dim. G 1"
Kvs m³/h 6,0
CV 6.9
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180505

Öppningstemp. °C 55
Öppningstemp. °F 131
Dim. G 1¼"
Kvs m³/h 9,0
CV 10.4
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180506

Öppningstemp. °C 55
Öppningstemp. °F 131
Dim. G 1½"
Kvs m³/h 12,0
CV 13.8
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista

180512

Öppningstemp. °C 61
Öppningstemp. °F 142
Dim. G 1"
Kvs m³/h 6,0
CV 6.9
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180513

Öppningstemp. °C 61
Öppningstemp. °F 142
Dim. G 1¼"
Kvs m³/h 9,0
CV 10.4
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180514

Öppningstemp. °C 61
Öppningstemp. °F 142
Dim. G 1½"
Kvs m³/h 12,0
CV 13.8
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista

180520

Öppningstemp. °C 66
Öppningstemp. °F 151
Dim. G 1"
Kvs m³/h 6,0
CV 6.9
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180528

Öppningstemp. °C 72
Öppningstemp. °F 162
Dim. G 1"
Kvs m³/h 6,0
CV 6.9
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0,7
Måttskiss
Artikellista

180530

Öppningstemp. °C 72
Öppningstemp. °F 162
Dim. G 1½"
Kvs m³/h 12,0
CV 13.8
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0,8
Måttskiss
Artikellista
LK 820 - Klämringskoppling

LK 820 - Klämringskoppling 1 artikel

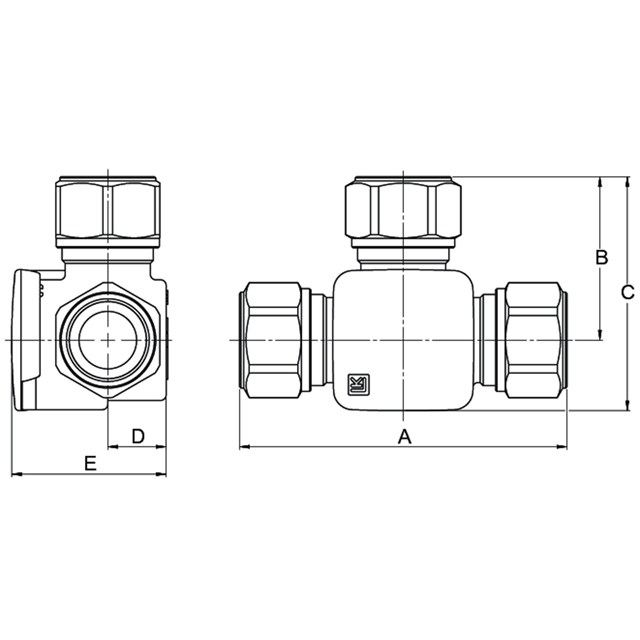

Artikelnr. Öppningstemp. °C Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
181125 61 22 mm 6,0 114 57 83 21 35 0,8

181125

Öppningstemp. °C 61
Dim. 22 mm
Kvs m³/h 6,0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Vikt (kg) 0,8
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 820 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd.

LK 820 kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 820 ThermoVar® kan enkelt anpassas för höger- eller vänstermontage. Ventilen kan installeras i tre olika positioner. Vid standardleverans är ventilen avsedd för montering i position II. Den kan enkelt anpassas för montering i position I. För leverans av ventiler avsedda för montering i position III, vänligen kontakta vår försäljningsavdelning.

Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Öppningstemperatur: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C eller 80 °C
Arbetstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(61 - 80 °C) Min. 5 °C/Max. 110 °C
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa (0,5 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N
Övrigt: Material, yttre lock: G 2" - Ytbehandlad aluminium
Material, tätningar: EPDM

Applikationer

Position I

Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen hetvatten laddas till ackumulatortanken. Returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Laddningstemperaturen är som lägst den valda öppningstemperaturen.

En strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil.

Installationen kompletteras företrädesvis med en LK 822 ThermoBac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation.

Cirkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur.

Position II

Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vattnet från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen.

En strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil.

Cirkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur.

Position III

Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen.

En strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil.

Installationen kompletteras företrädesvis med en LK 822 ThermoBac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation.

Cirkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur.

Tekniska diagram

Kapacitetsdiagram

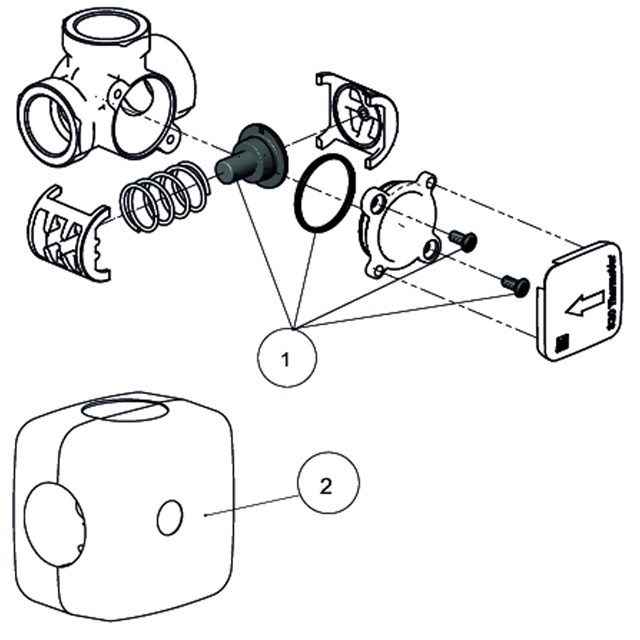

Tillbehör & reservdelar

Artikelnr. Artikel Position
187025 Termisk insats 820, 45 °C 1
187026 Termisk insats 820, 55 °C 1
187027 Termisk insats 820, 61 °C 1
187028 Termisk insats 820, 66 °C 1
187029 Termisk insats 820, 72 °C 1
187030 Termisk insats 820, 80 °C 1
187107 Isolering, DN 15-20 2
187108 Isolering, DN 25-32 2
