LK 538 ThermoFill® EA

LK 538 ThermoFill® EA

  • Integrerad avstängning med kulventil och backventil
  • Backventilen är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA enligt EN 1717

LK 538 ThermoFill® EA är en påfyllningsventil för värme­system. Ventilen har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. Backventilen är inspek...

Läs mer

LK 538 ThermoFill® EA

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

LK 538 - Utvändig gänga

LK 538 - Utvändig gänga 1 artikel

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
090268 G ½" 2,7 0,1

090268

Dim. G ½"
Kvs m³/h 2,7
Vikt (kg) 0,1
Artikellista

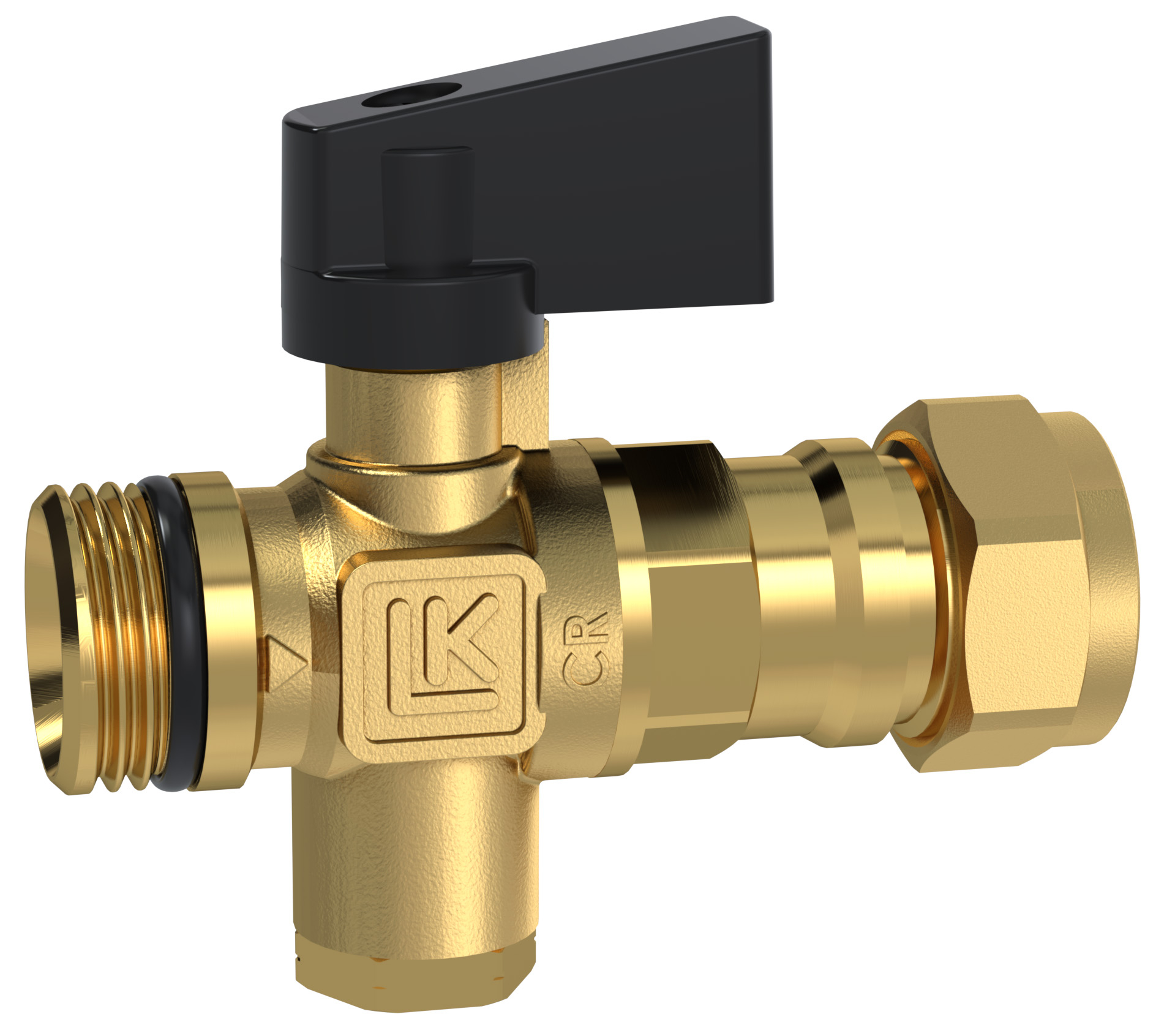

LK 538 - Utvändig gänga / Klämringskoppling

LK 538 - Utvändig gänga / Klämringskoppling 1 artikel

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
090269 G ½" / 15 mm 2,7 0,2

090269

Dim. G ½" / 15 mm
Kvs m³/h 2,7
Vikt (kg) 0,2
Artikellista

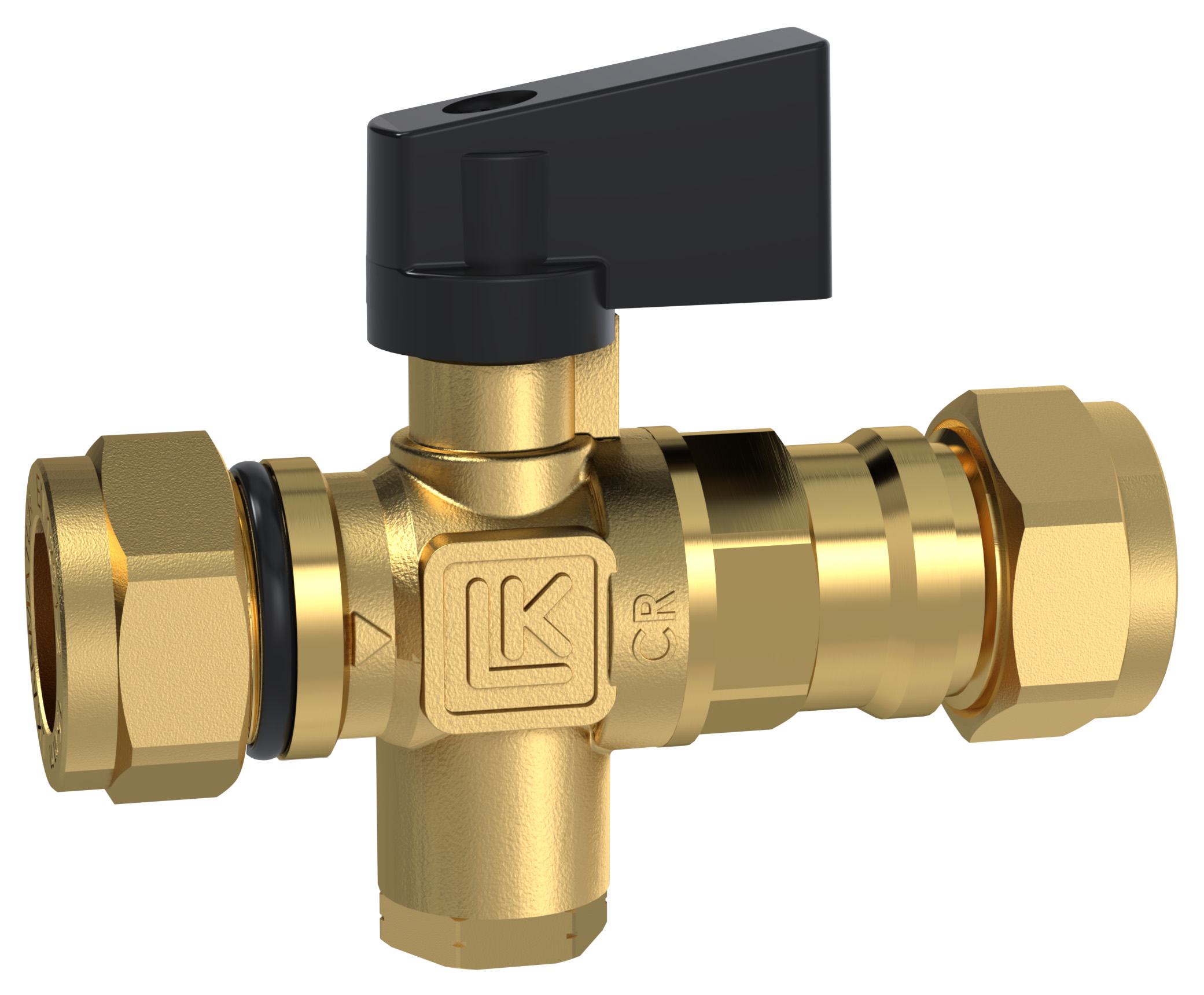

LK 538 - Klämringskoppling

LK 538 - Klämringskoppling 1 artikel

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
090271 15 mm 2,7 0,2

090271

Dim. 15 mm
Kvs m³/h 2,7
Vikt (kg) 0,2
Artikellista

Detaljerad information

Beskrivning

LK 538 ThermoFill® EA är en påfyllningsventil för värme­system. Ventilen har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. Backventilen är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA enligt EN 1717. Pil på ventilhuset anger flödesriktning.

Utvändig gänga tätas på sedvanligt sätt. Både inlopps- och utloppssida är utformade enligt LK Armaturs system med O-ringstätning. Vid anslutning mot detta system, ­skruvas ventilen för hand till stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5 varv till rätt position.

Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet

Teknisk data

Arbetstemperatur: Min. 5 °C/Max. 90 °C
Max. arbetstryck: 1,0 MPa (10 bar)
Öppningstryck backventil: 1 kPa (0,01 bar)
Gängstandard: G - utvändig gänga
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Övrigt: Backventil: Typ EA enligt EN 1717,
Material, backventil: POM
Material, tätningar: EPDM

Tekniska diagram

Kapacitetsdiagram

Dokumentation

Produktblad

LK 538 ThermoFill® EA

Applikationer

District heating ENG
