LK 536 ThermoFill® EB och EA är påfyllningsventiler för värmesystem. Ventilerna har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. LK 536 EB kan ...
Läs mer
LK 536 ThermoFill® EB/EA
LK 536 EB - Utvändig gänga / Klämringskoppling 1 artikel
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) | Artikellista |
---|---|---|---|---|
090015 | G ½" x 15 mm | 2,7 | 0,1 |
|
090015
Dim. | G ½" x 15 mm |
Kvs m³/h | 2,7 |
Vikt (kg) | 0,1 |
Artikellista |
|
Artikelnr. 090015
LK 536 EB - Utvändig gänga 1 artikel
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) | Artikellista |
---|---|---|---|---|
090017 | G ½" | 2,7 | 0,1 |
|
090017
Dim. | G ½" |
Kvs m³/h | 2,7 |
Vikt (kg) | 0,1 |
Artikellista |
|
Artikelnr. 090017
LK 536 EB - Klämringskoppling 1 artikel
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) | Artikellista |
---|---|---|---|---|
090016 | 15 mm | 2,7 | 0,2 |
|
090016
Dim. | 15 mm |
Kvs m³/h | 2,7 |
Vikt (kg) | 0,2 |
Artikellista |
|
Artikelnr. 090016

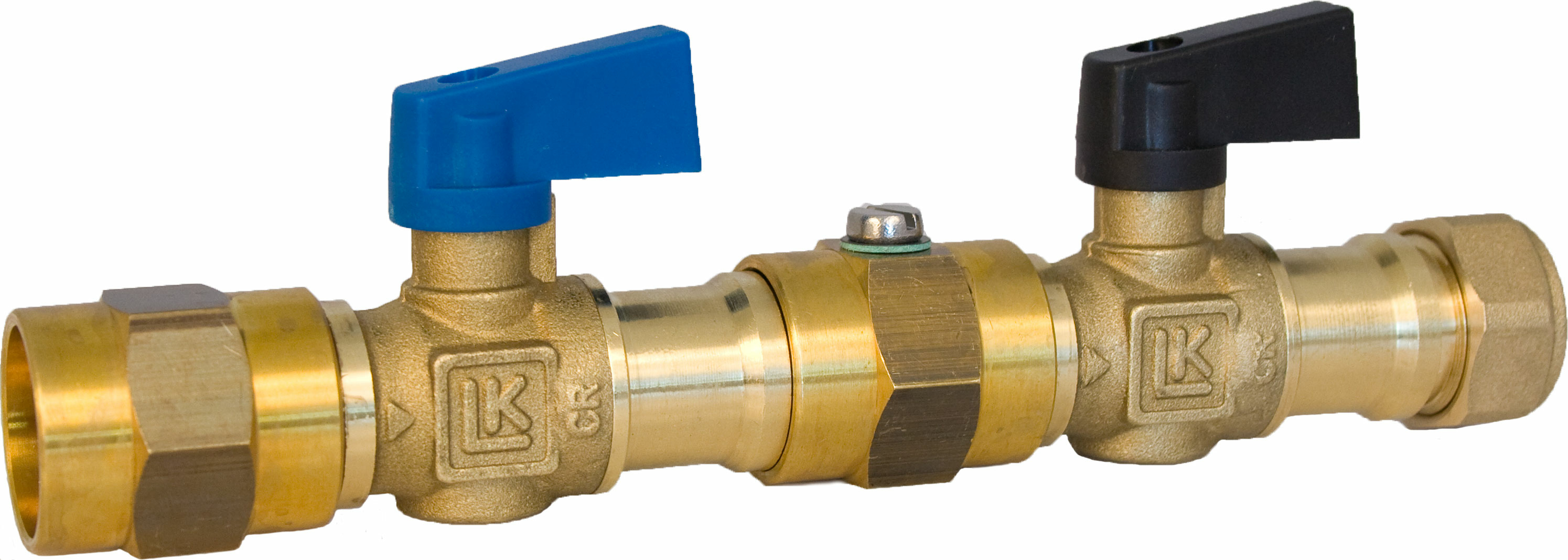

LK 536 EA - Invändig gänga / Klämringskoppling 1 artikel
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) | Artikellista |
---|---|---|---|---|
091604 | G ½" / 15 mm | 1,9 | 0,3 |
|
091604
Dim. | G ½" / 15 mm |
Kvs m³/h | 1,9 |
Vikt (kg) | 0,3 |
Artikellista |
|
Artikelnr. 091604

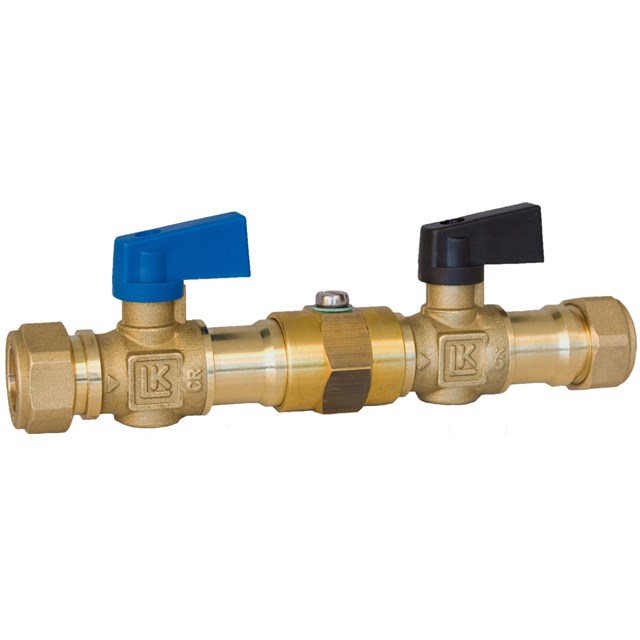

LK 536 EA - Klämringskoppling 1 artikel
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) | Artikellista |
---|---|---|---|---|
091607 | 15 mm | 1,9 | 0,3 |
|
091607
Dim. | 15 mm |
Kvs m³/h | 1,9 |
Vikt (kg) | 0,3 |
Artikellista |
|
Artikelnr. 091607
Beskrivning
LK 536 ThermoFill® EB och EA är påfyllningsventiler för värmesystem. Ventilerna har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. LK 536 EB kan även användas som avstängningsventil i tappvattensystem. Backventilen i LK 536 EA är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA enligt EN 1717.
Pil på ventilhuset anger flödesriktning.
Utvändig gänga tätas på sedvanligt sätt. Både inlopps- och utloppssida är utformade enligt LK Armaturs system med O-ringstätning. Vid anslutning mot detta system, skruvas ventilen för hand till stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5 varv till rätt position.
Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.
Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 90 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Öppningstryck backventil: | 1 kPa |
Gängstandard: | G - utvändig gänga |
Material, ventilhus: | Avzinkningshärdig mässing EN 12165 CW625N |
Övrigt: |
Backventil Typ EA enligt EN 1717 Material, backventil POM |
Material, tätningar: | EPDM |
Tekniska diagram
Kapacitetsdiagram EA
Kapacitetsdiagram EB
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 90 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Öppningstryck backventil: | 1 kPa |
Gängstandard: | G - utvändig gänga |
Material, ventilhus: | Avzinkningshärdig mässing EN 12165 CW625N |
Övrigt: |
Backventil Typ EA enligt EN 1717 Material, backventil POM |
Material, tätningar: | EPDM |
LK 536 ThermoFill® EB och EA är påfyllningsventiler för värmesystem. Ventilerna har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. LK 536 EB kan även användas som avstängningsventil i tappvattensystem. Backventilen i LK 536 EA är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA enligt EN 1717.
Pil på ventilhuset anger flödesriktning.
Kapacitetsdiagram EA
Kapacitetsdiagram EB
LK 536 EB - Utvändig gänga / Klämringskoppling
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) |
---|---|---|---|
090015 | G ½" x 15 mm | 2,7 | 0,1 |
LK 536 EB - Utvändig gänga
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) |
---|---|---|---|
090017 | G ½" | 2,7 | 0,1 |
LK 536 EB - Klämringskoppling
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) |
---|---|---|---|
090016 | 15 mm | 2,7 | 0,2 |
LK 536 EA - Invändig gänga / Klämringskoppling
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) |
---|---|---|---|
091604 | G ½" / 15 mm | 1,9 | 0,3 |
LK 536 EA - Klämringskoppling
Artikelnr. | Dim. | Kvs m³/h | Vikt (kg) |
---|---|---|---|
091607 | 15 mm | 1,9 | 0,3 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
