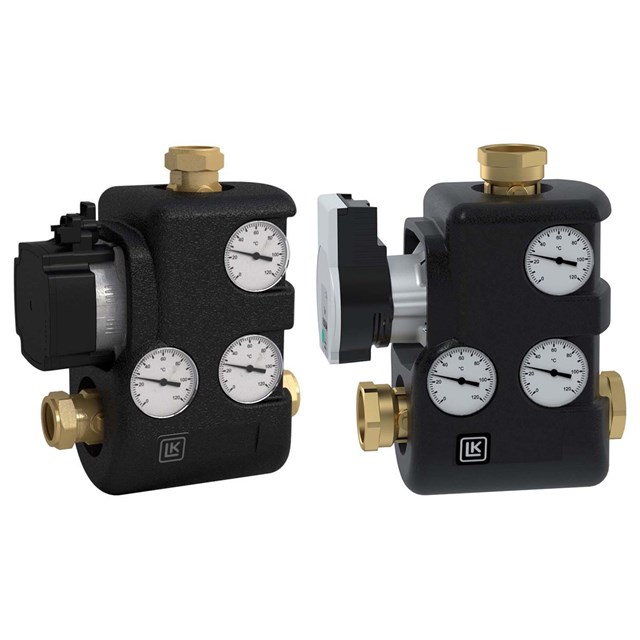

LK 810 ThermoMat 2.0

LK 810 ThermoMat 2.0

  • Förbättrad reglering
  • Kompakt design
  • Lågenergipump från Grundfos / Wilo

LK 810 ThermoMat 2.0 är ett laddningspaket för sammankoppling av biobränslepannor med ackumulator­system. Laddningspaketet är avsett att säkerställa en optimal temperatur­skiktning i ackumulatortanken och hålla...

Läs mer

LK 810 ThermoMat 2.0

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar

Artiklar

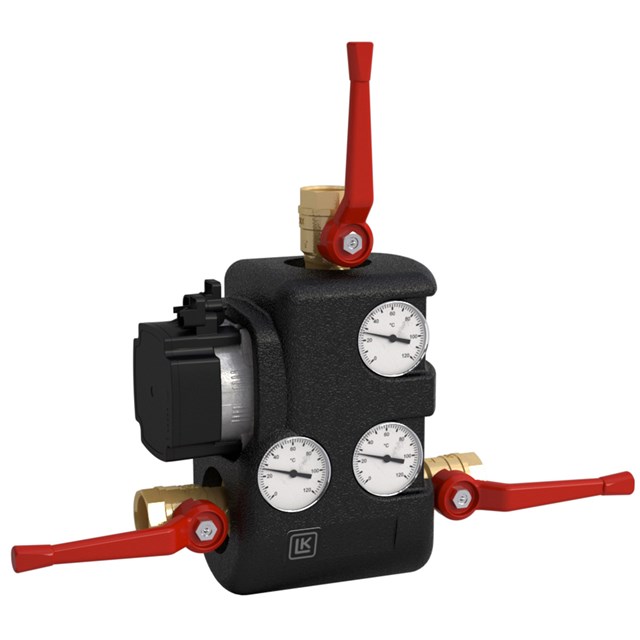

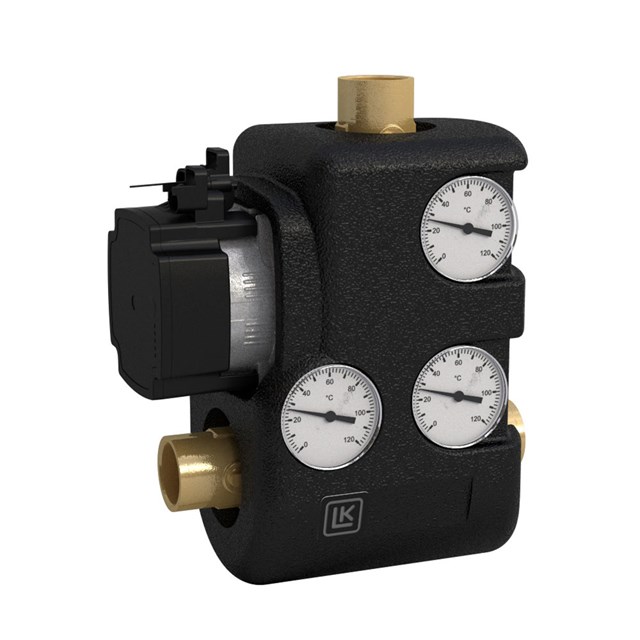

LK 810 2.0 Grundfos - Invändig gänga

LK 810 2.0 Grundfos - Invändig gänga 16 artiklar

Artikelnr. Utförande Returtemp. °C Dim. A mm B mm C mm D mm E mm F mm G mm Vikt (kg) Måttskiss Artikellista
181839 med backventil 55 Rp 1" 234 247 222 282 108 120 300 4,0
181840 utan backventil 55 Rp 1" 234 247 222 282 108 120 300 4,0
181825 med backventil 60 Rp 1" 234 247 222 282 108 120 300 4,0
181841 utan backventil 60 Rp 1" 234 247 222 282 108 120 300 4,0
181827 med backventil 65 Rp 1" 234 247 220 280 108 120 300 4,0
181842 utan backventil 65 Rp 1" 234 247 222 282 108 120 300 4,0
181829 med backventil 70 Rp 1" 234 247 222 282 108 120 300 4,0
181843 utan backventil 70 Rp 1" 234 247 222 282 108 120 300 4,0
182352 med backventil 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182353 utan backventil 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182354 med backventil 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182355 utan backventil 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182356 med backventil 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182357 utan backventil 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182358 med backventil 70 Rp 1¼" 234 247 222 282 108 120 300 4,0
182359 utan backventil 70 Rp 1¼" 234 247 222 282 108 120 300 4,0

181839

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0

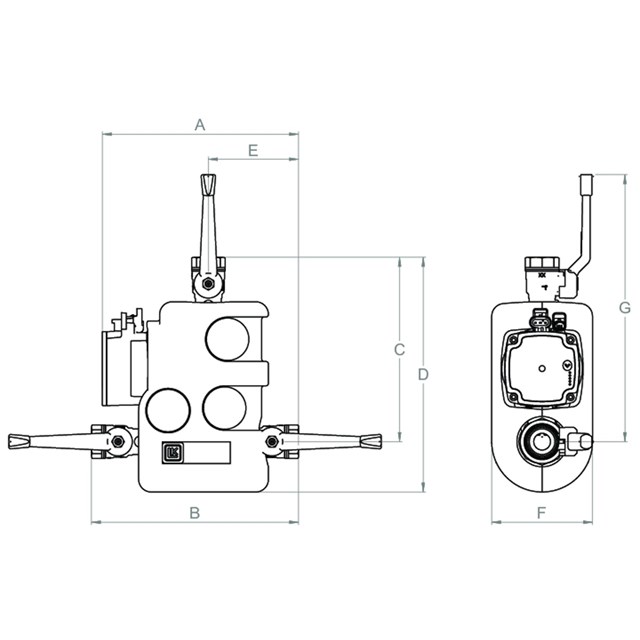

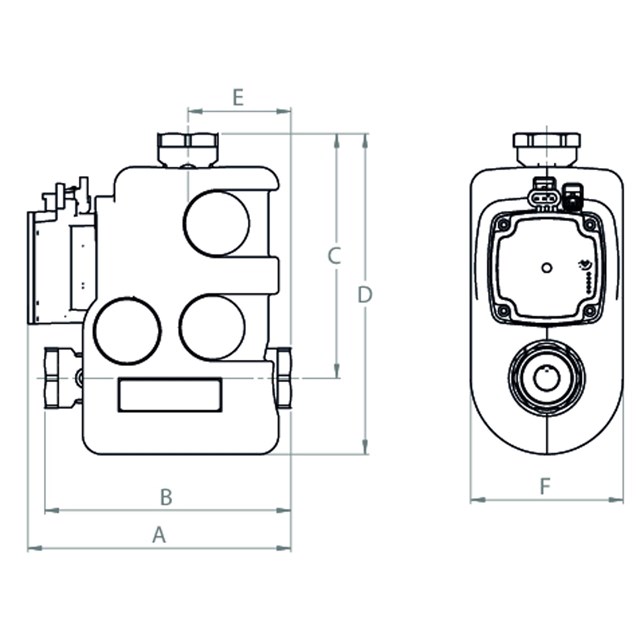

Måttskiss
Artikellista

181840

Utförande utan backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181825

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181841

Utförande utan backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181827

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 220
D mm 280
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181842

Utförande utan backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181829

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

181843

Utförande utan backventil
Returtemp. °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182352

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182353

Utförande utan backventil
Returtemp. °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182354

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182355

Utförande utan backventil
Returtemp. °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182356

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182357

Utförande utan backventil
Returtemp. °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182358

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista

182359

Utförande utan backventil
Returtemp. °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Vikt (kg) 4,0
Måttskiss
Artikellista
LK 810 2.0 Grundfos - Klämringskoppling

LK 810 2.0 Grundfos - Klämringskoppling 2 artiklar

Artikelnr. Utförande Returtemp. °C Dim. A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181644 med backventil 55 28 mm 208 195 195 255 82 120 4,0
181650 med backventil 60 28 mm 208 195 195 255 82 120 4,0

181644

Utförande med backventil
Returtemp. °C 55
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0

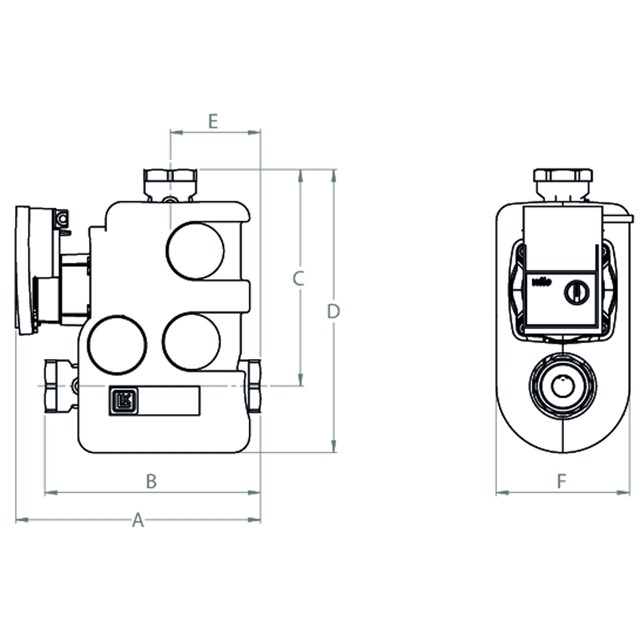

Måttskiss
Artikellista

181650

Utförande med backventil
Returtemp. °C 60
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

LK 810 2.0 Grundfos - Invändig gänga

LK 810 2.0 Grundfos - Invändig gänga 9 artiklar

Artikelnr. Utförande Returtemp. °C Dim. A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181640 med backventil 55 Rp 1" 208 195 195 255 82 120 4,0
181642 med backventil 55 Rp 1¼" 208 195 195 255 82 120 4,0
181646 med backventil 60 Rp 1" 208 195 195 255 82 120 4,0
181648 med backventil 60 Rp 1¼" 208 195 195 255 82 120 4,0
181651 utan backventil 65 Rp 1" 208 195 195 255 82 120 4,0
181652 med backventil 65 Rp 1" 208 195 195 255 82 120 4,0
181654 med backventil 65 Rp 1¼" 208 195 195 255 82 120 4,0
181658 med backventil 70 Rp 1" 208 195 195 255 82 120 4,0
181660 med backventil 70 Rp 1¼" 208 195 195 255 82 120 4,0

181640

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181642

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181646

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181648

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181651

Utförande utan backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181652

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181654

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181658

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181660

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

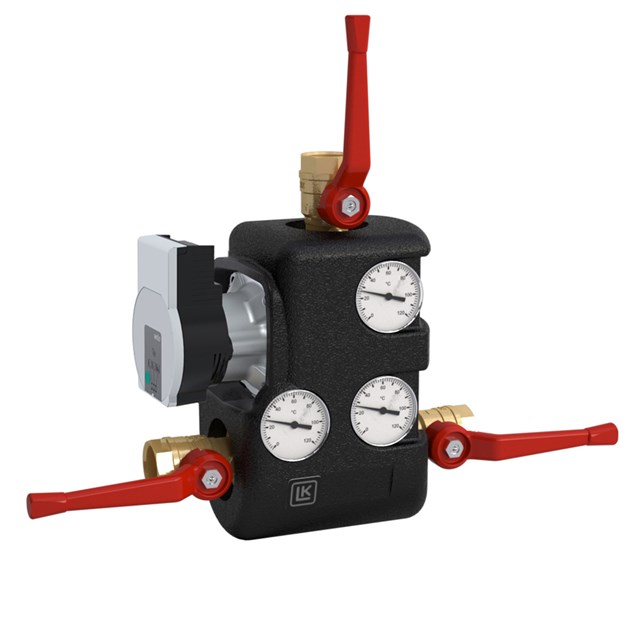

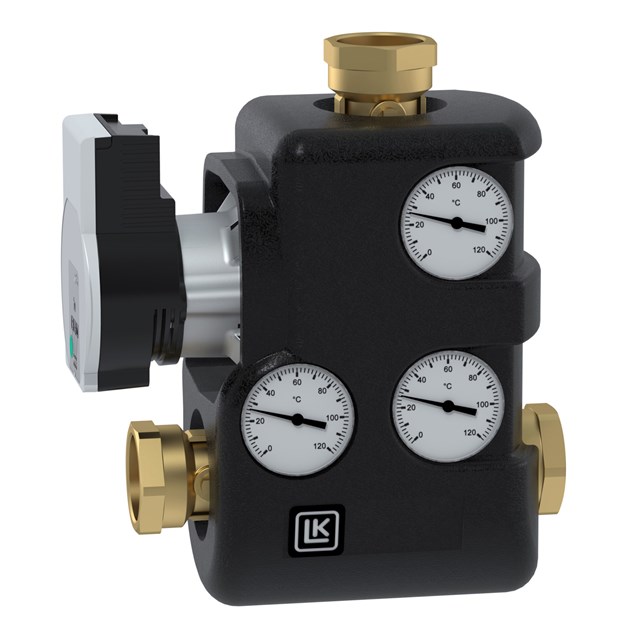

LK 810 2.0 Wilo - Invändig gänga

LK 810 2.0 Wilo - Invändig gänga 2 artiklar

LK 810 ThermoMat 2.0 W finns även med en cirkulationspump som styrs av en PWM-signal. För mer information vänligen kontakta vår försäljningsavdelning.

Artikelnr. Utförande Returtemp. °C Dim. A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181664 med backventil 55 Rp 1" 216 195 195 255 82 120 4,0
181669 utan backventil 60 Rp 1" 216 195 195 255 82 120 4,0

181664

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

181669

Utförande utan backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Vikt (kg) 4,0
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

LK 810 2.0 Wilo - Invändig gänga

LK 810 2.0 Wilo - Invändig gänga 16 artiklar

Artikelnr. Utförande Returtemp. °C Dim. A mm B mm C mm D mm E mm F mm G mm Vikt (kg) Måttskiss Artikellista
181844 med backventil 55 Rp 1" 248 250 222 282 108 120 302 4,0
181848 utan backventil 55 Rp 1" 248 250 222 282 108 120 302 4,0
181845 med backventil 60 Rp 1" 248 250 222 282 108 120 302 4,0
181849 utan backventil 60 Rp 1" 248 250 222 282 108 120 302 4,0
181846 med backventil 65 Rp 1" 248 250 222 282 108 120 302 4,0
181850 utan backventil 65 Rp 1" 248 250 222 282 108 120 302 4,0
181847 med backventil 70 Rp 1" 248 250 222 282 108 120 302 4,0
181851 utan backventil 70 Rp 1" 248 250 222 282 108 120 302 4,0
182360 med backventil 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182361 utan backventil 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182362 med backventil 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182363 utan backventil 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182364 med backventil 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182365 utan backventil 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182366 med backventil 70 Rp 1¼" 248 279 238 282 124 120 302 4,0
182367 utan backventil 70 Rp 1¼" 248 279 238 282 124 120 302 4,0

181844

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181848

Utförande utan backventil
Returtemp. °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181845

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181849

Utförande utan backventil
Returtemp. °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181846

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181850

Utförande utan backventil
Returtemp. °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181847

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

181851

Utförande utan backventil
Returtemp. °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182360

Utförande med backventil
Returtemp. °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182361

Utförande utan backventil
Returtemp. °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182362

Utförande med backventil
Returtemp. °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182363

Utförande utan backventil
Returtemp. °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182364

Utförande med backventil
Returtemp. °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182365

Utförande utan backventil
Returtemp. °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182366

Utförande med backventil
Returtemp. °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

182367

Utförande utan backventil
Returtemp. °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Vikt (kg) 4,0
Måttskiss
Artikellista

Detaljerad information

Beskrivning

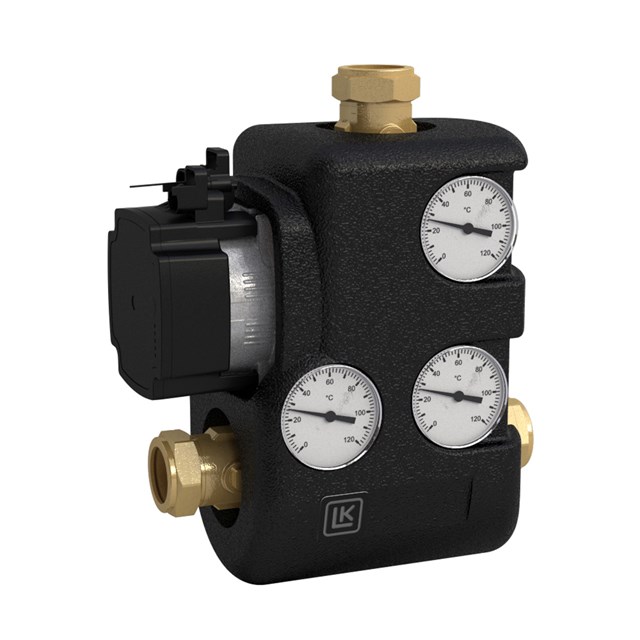

LK 810 ThermoMat 2.0 är ett laddningspaket för sammankoppling av biobränslepannor med ackumulator­system. Laddningspaketet är avsett att säkerställa en optimal temperatur­skiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verknings­grad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd.

LK 810 ThermoMat 2.0 är en kompakt enhet med integrerad lågenergipump och ­termisk laddningsventil som reglerar på två portar. Laddnings­paketet består även av tre avstängningsventiler för att underlätta installation och underhåll, tre termo­metrar som gör att laddningsförloppet enkelt kan följas samt en isolering för att minimera värmeförluster. Laddningspaketet finns i två utföranden - med eller utan backventil. Med backventil uppnås de funktioner som beskrivs under punkt 4 av eldningens faser.

LK 810 ThermoMat 2.0 finns också tillgänglig med en cirkulationspump som kontrolleras av en PWM-signal. För mer information vänligen kontakta vår säljavdelning.

LK 810 ThermoMat 2.0 installeras i returledningen mellan biobränslepanna och ackumulatortank. Det skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan.

Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service.

Teknisk data

Spänning: 230 VAC 50 Hz
Effektförbrukning: G: 5-52 W, beroende av pumphastighet
W: 3 -75 W, beroende av pumphastighet
Max. panneffekt: 65 kW vid 20 °C ΔT
Returtemperatur: 55 °C, 60 °C, 65 °C eller 70 °C
Arbetstemperatur: G: Min. 5 °C/Max. 110 °C
W: Min. 5 °C/Max. 95 °C
Omgivningstemperatur: G: Min. 0 °C/Max. 70 °C
W: Min. 5 °C/Max. 60 °C
Max. arbetstryck: 0,6 MPa (6 bar)
Media 1: Vatten - Glykolinblandning max. 50%
Gängstandard: Rp - invändig gänga
Cirkulationspumpar: Wilo Para /8SC FS14, Grundfos UPM3 AUTO xx-70
Material, ventilhus: Mässing EN 1982 CB753S
Material, isolering: Expanderad Polypropylen EPP

Applikationer

Laddningsgruppens funktion under eldningens olika faser:

1. Uppvärmningsfasen

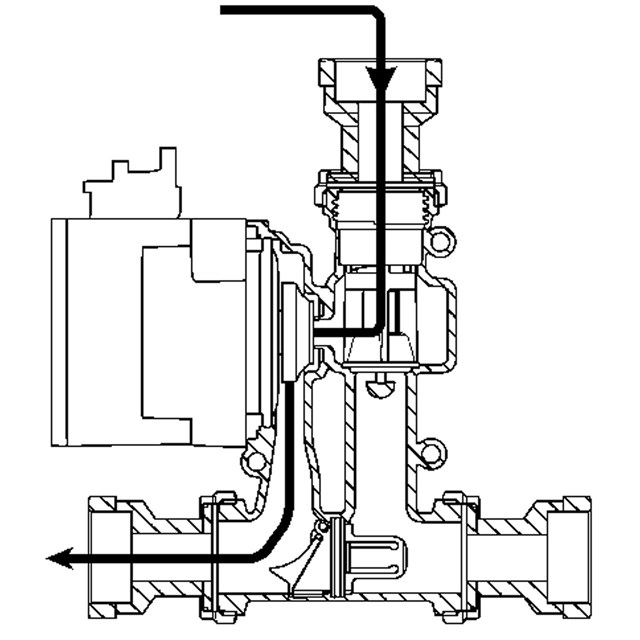

Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger.

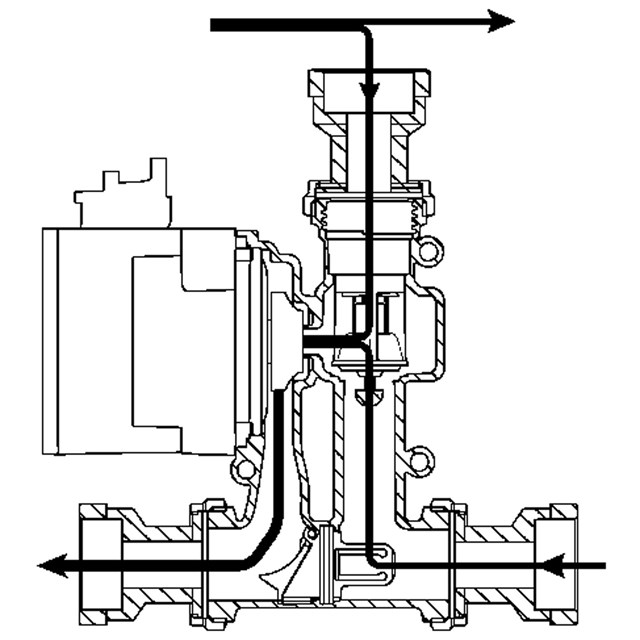

2. Laddningsfasen

Den termiska insatsen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant.

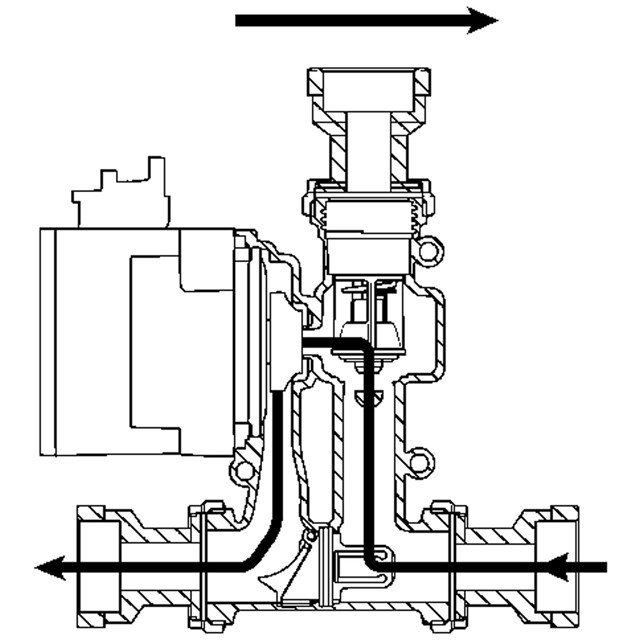

3. Avslutningsfasen

Den termiska insatsen är fullt öppen och bypassledningen hålls stängd. Detta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten.

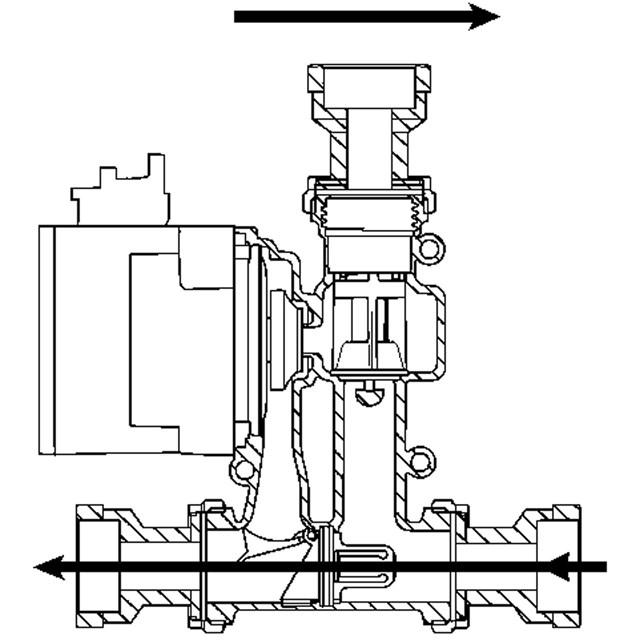

4. Självcirkulation med backventil

Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. Det ­återstående hetvattnet laddas till ackumulatortanken. Vid ett ­eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att ­tillåta självcirkulation. ­Backventilen ­hindrar också återcirkulation från ackumulatortank till panna.

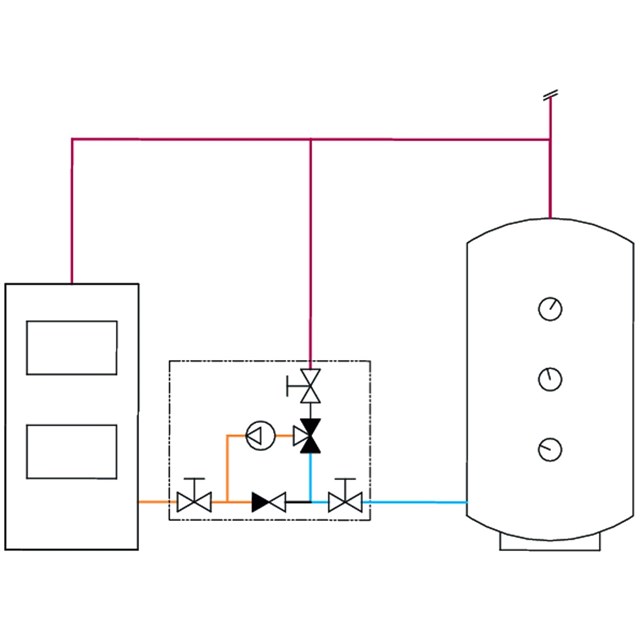

Med backventil

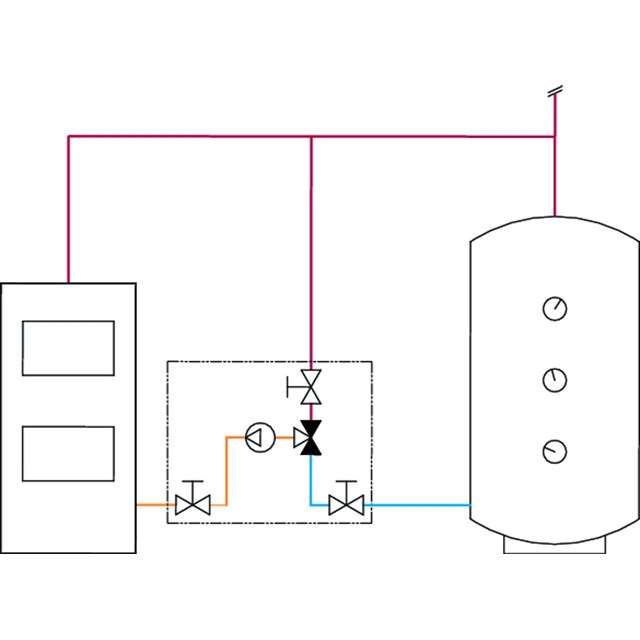

Utan backventil

Tekniska diagram

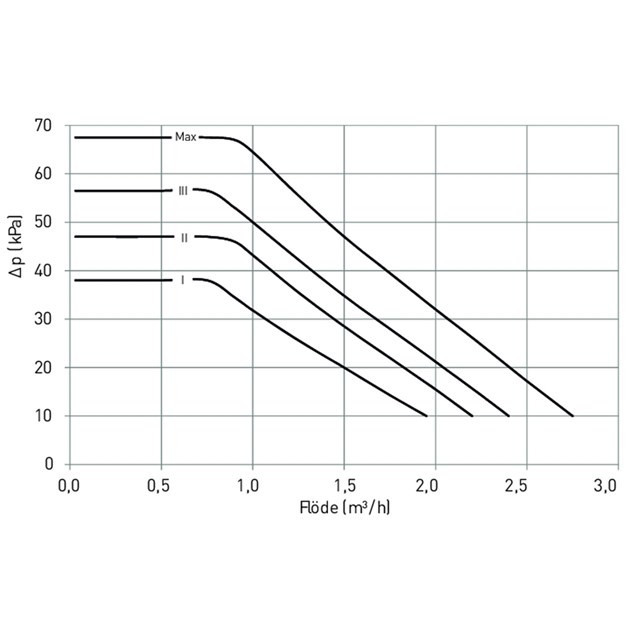

Pumpkaraktäristik - Grundfos UPM3 AUTO xx-70

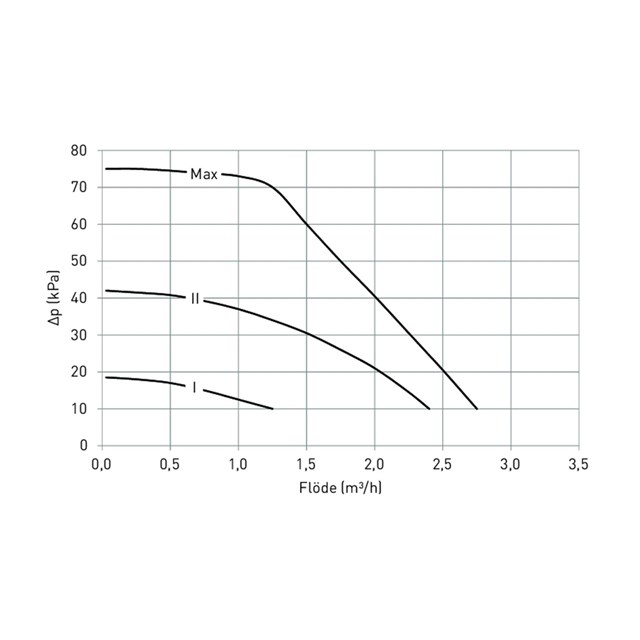

Pumpkaraktäristik - Wilo Yonos PARA */7,5 RKC

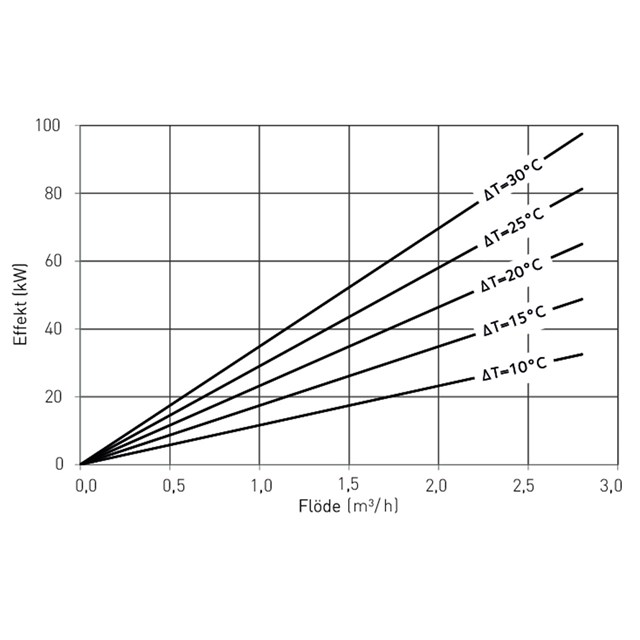

Panneffekt - Grundfos UPM3 AUTO xx-70

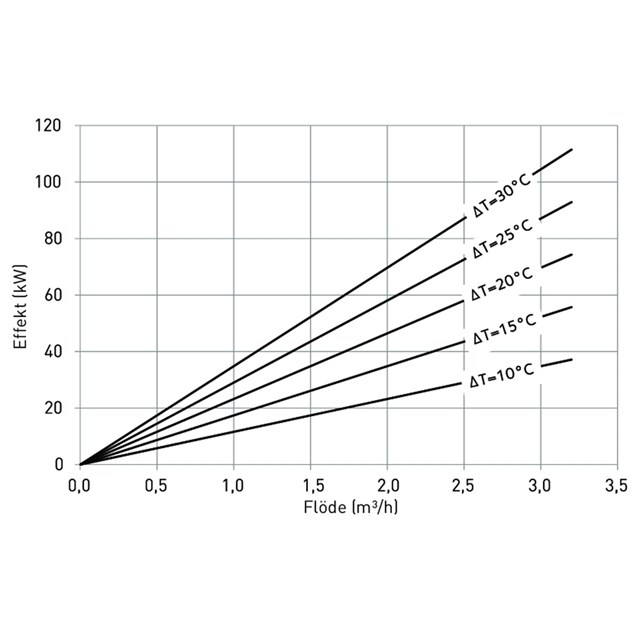

Panneffekt - Wilo Yonos Para*/7,5 RKC

Dokumentation

Certifikat/Typgodkännande

CE Declaration of Conformity - 810 , 811.pdf

Instruktionsmanual

810 ThermoMat ECO 2.0 G - Instruction_148873

Instruktionsmanual

810 ThermoMat ECO 2.0 W - Instruction_148874

Broschyr

Laddningsenheter & ventiler SE

Tillbehör & reservdelar

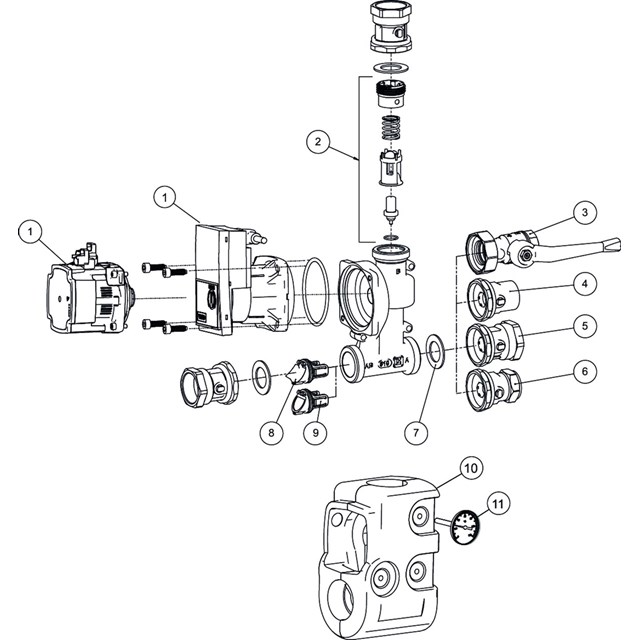

Artikelnr. Artikel Position
187168 Grundfos UPM3 Auto xx-70 1
187171 Wilo Yonos Para MS */7,5 RKC FS14 1
187163 Termisk insats 55 °C 2
187165 Termisk insats 65 ºC 2
187164 Termisk insats 60 ºC 2
187166 Termisk insats 70 ºC 2
055577 Avstängningsventil Rp 1", med handtag 3
187329 Avstängningsventil Rp 1¼", med handtag 3
187017 Avstängningsventil Rp 1" 4
187018 Avstängningsventil Rp 1¼" 5
187019 Avstängningsventil 28 mm 6
013057 Packning EPDM 44x32x2 mm 7
187021 Backventil 810 / 811 8
187022 Propp 810 / 811 9
187167 EPP Isolering 10
180352 Termometer 120 °C 11

Video

LK 810 ThermoMat - utan backventil
LK 810 Thermomat med backventil
