LK 552 HydroMix är en blandningsventil för varmvattenberedning och värmesystem. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra.
LK 552 HydroMix
LK 552 - Invändig gänga 3 artiklar

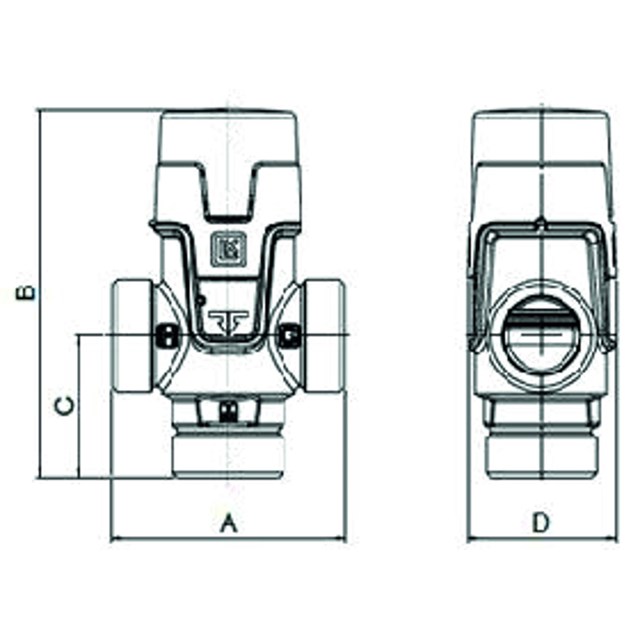

Artikelnr. | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
|
182234
Dim. | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182237
Dim. | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182256
Dim. | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Artikelnr. 182234
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182237
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182256
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Artikelnr. 182260
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
LK 552 - Utvändig gänga 6 artiklar
Artikelnr. | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
|
|
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
|
|
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
|
|
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
|
182235
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182236
Dim. | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182238
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182239
Dim. | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182257
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
182258
Dim. | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
Artikelnr. 182235
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182236
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182238
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182239
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Artikelnr. 182257
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Artikelnr. 182258
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Artikelnr. 182261
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Artikelnr. 182262
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Beskrivning
LK 552 HydroMix är en blandningsventil för varmvattenberedning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra.
Pilar på ventilhuset anger flödesriktning.
C = inkommande kallvatten
H = inkommande hetvatten
M = utgående varmvatten
Vid montage på panna/ackumulatortank med inbyggd varmvattenberedare bör installationen utföras med värmespärr.
Önskad varmvattentemperatur, inom reglerområdet, ställs in med ventilratten. Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt.
Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 95 °C |
Blandingstemperatur: |
Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 65 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Övrigt: | Temperaturstabilitet ±3 °C |
Applikationer
Tekniska diagram

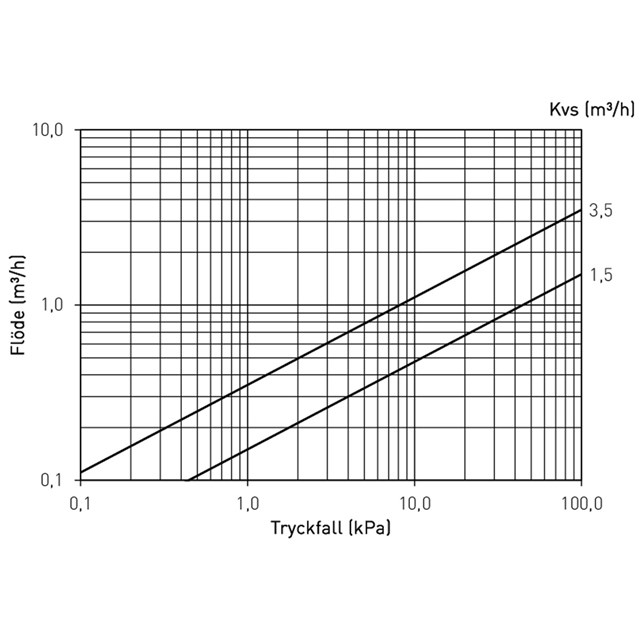

Kapacitetsdiagram
Artikelnr. | Artikel | Position |
---|---|---|
095360 | Rep. sats 552, 25 - 45 °C | 1 |
095361 | Rep. sats 552, 35 - 65 °C | 1 |
095362 | Rep. sats 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Rep. sats 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Koppelsats G ¾" x 1" lekande mutter, packningar, 1 backventil | 2 |
092053 | Koppelsats G ¾" x 1" lekande mutter, packningar, 2 st backventiler | 2 |
092333 | Koppelsats M 1" x 1¼" lekande mutter, packningar, 1 backventil | 2 |
092334 | Koppelsats G 1" x 1¼" lekande mutter, packningar, 2 backventiler | 2 |
187310 | LK Isolering, 551 (Kvs 3,2-4,2) / 552 | 3 |
Teknisk data
Arbetstemperatur: | Min. 5 °C/Max. 95 °C |
Blandingstemperatur: |
Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 65 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Övrigt: | Temperaturstabilitet ±3 °C |
LK 552 HydroMix är en blandningsventil för varmvattenberedning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra.
Kapacitetsdiagram
LK 552 - Invändig gänga
Artikelnr. | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
LK 552 - Utvändig gänga
Artikelnr. | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|---|---|
095360 | Rep. sats 552, 25 - 45 °C | 1 |
095361 | Rep. sats 552, 35 - 65 °C | 1 |
095362 | Rep. sats 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Rep. sats 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Koppelsats G ¾" x 1" lekande mutter, packningar, 1 backventil | 2 |
092053 | Koppelsats G ¾" x 1" lekande mutter, packningar, 2 st backventiler | 2 |
092333 | Koppelsats M 1" x 1¼" lekande mutter, packningar, 1 backventil | 2 |
092334 | Koppelsats G 1" x 1¼" lekande mutter, packningar, 2 backventiler | 2 |
187310 | LK Isolering, 551 (Kvs 3,2-4,2) / 552 | 3 |
