LK 551 HydroMix
LK 551 - Invändig gänga 7 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|
181616 | Rp ½" | 1,5 | 70 | 99 | 43,5 | 45 | 25 - 45 °C | 0,5 |
|
|
181617 | Rp ¾" | 1,6 | 70 | 99 | 43,5 | 45 | 25 - 45 °C | 0,5 |
|
|
181455 | Rp ½" | 1,5 | 70 | 99 | 43,5 | 45 | 35 - 65 °C | 0,5 |
|
|
181486 | Rp ¾" | 1,6 | 70 | 99 | 43,5 | 45 | 35 - 65 °C | 0,5 |
|
|
182203 | Rp 1" | 3,5 | 84 | 121 | 62 | 55 | 10 - 30 °C | 0,9 |
|
|
182204 | Rp 1" | 4,2 | 84 | 121 | 62 | 55 | 25 - 45 °C | 0,9 |
|
|
182205 | Rp 1" | 3,5 | 84 | 121 | 62 | 55 | 35 - 65 °C | 0,9 |
|
181616
Dim. | Rp ½" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181617
Dim. | Rp ¾" |
Kvs m³/h | 1,6 |
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181455
Dim. | Rp ½" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181486
Dim. | Rp ¾" |
Kvs m³/h | 1,6 |
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182203
Dim. | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
Anmärkning | 10 - 30 °C |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
182204
Dim. | Rp 1" |
Kvs m³/h | 4,2 |
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
182205
Dim. | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Artikel 181616
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Artikel 181617
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Artikel 181455
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Artikel 181486
A mm | 70 |
B mm | 99 |
C mm | 43,5 |
D mm | 45 |
Artikel 182203
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
Artikel 182204
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
Artikel 182205
A mm | 84 |
B mm | 121 |
C mm | 62 |
D mm | 55 |
LK 551 - Utvändig gänga 13 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|
181618 | G ½" | 1,3 | 70 | 42,5 | 99 | 45 | 25 - 45 °C | 0,4 |
|
|
181619 | G ¾" | 1,5 | 70 | 43,5 | 99 | 45 | 25 - 45 °C | 0,5 |
|
|
181620 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 25 - 45 °C | 0,5 |
|
|
181452 | G ½" | 1,3 | 70 | 42,5 | 99 | 45 | 35 - 65 °C | 0,4 |
|
|
181453 | G ¾" | 1,5 | 70 | 43,5 | 99 | 45 | 35 - 65 °C | 0,5 |
|
|
181454 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 35 - 65 °C | 0,5 |
|
|
182736 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 35 - 65 °C *, WRAS | 0,5 |
|
|
182197 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 10 - 30 °C | 0,7 |
|
|
182198 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 25 - 45 °C | 0,7 |
|
|
182199 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 35 - 65 °C | 0,7 |
|
|
182200 | G 1¼" | 3,5 | 84 | 62 | 121 | 55 | 10 - 30 °C | 0,8 |
|
|
182201 | G 1¼" | 4,2 | 84 | 62 | 121 | 55 | 25 - 45 °C | 0,8 |
|
|
182202 | G 1¼" | 3,5 | 84 | 62 | 121 | 55 | 35 - 65 °C | 0,8 |
|
181618
Dim. | G ½" |
Kvs m³/h | 1,3 |
A mm | 70 |
B mm | 42,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
181619
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181620
Dim. | G 1" |
Kvs m³/h | 1,6 |
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181452
Dim. | G ½" |
Kvs m³/h | 1,3 |
A mm | 70 |
B mm | 42,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
181453
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181454
Dim. | G 1" |
Kvs m³/h | 1,6 |
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182736
Dim. | G 1" |
Kvs m³/h | 1,6 |
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Anmärkning | 35 - 65 °C *, WRAS |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182197
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 10 - 30 °C |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
182198
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
182199
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,7 |
Måttskiss | |
Artikellista |
|
182200
Dim. | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 10 - 30 °C |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
182201
Dim. | G 1¼" |
Kvs m³/h | 4,2 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
182202
Dim. | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,8 |
Måttskiss | |
Artikellista |
|
* Material, ventilhus: EN 12165 CW625N
Artikel 181618
A mm | 70 |
B mm | 42,5 |
C mm | 99 |
D mm | 45 |
Artikel 181619
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Artikel 181620
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Artikel 181452
A mm | 70 |
B mm | 42,5 |
C mm | 99 |
D mm | 45 |
Artikel 181453
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Artikel 181454
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Artikel 182736
A mm | 70 |
B mm | 43,5 |
C mm | 99 |
D mm | 45 |
Artikel 182197
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Artikel 182198
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Artikel 182199
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Artikel 182200
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Artikel 182201
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Artikel 182202
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |

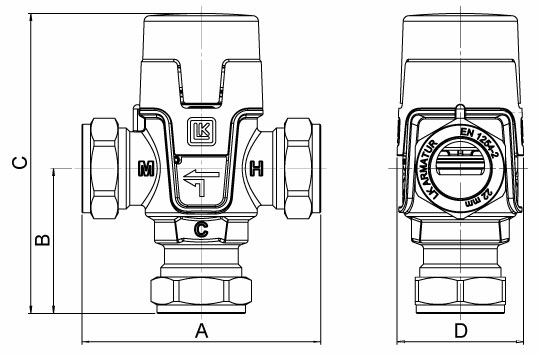

LK 551 - Klämringskoppling 11 artiklar
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|
181621 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 25 - 45 °C | 0,4 |
|
|
181622 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 25 - 45 °C | 0,4 |
|
|
181523 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 55 °C | 0,5 |
|
|
181487 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 55 °C | 0,6 |
|
|
181456 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 65 °C | 0,5 |
|
|
182738 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 65 °C *, WRAS | 0,5 |
|
|
181457 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 65 °C | 0,6 |
|
|
182737 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 65 °C *, WRAS | 0,6 |
|
|
182206 | 28 mm | 3,5 | 110 | 80 | 138 | 55 | 10 - 30 °C * | 0,9 |
|
|
182207 | 28 mm | 4,2 | 110 | 80 | 138 | 55 | 25 - 45 °C * | 0,9 |
|
|
182208 | 28 mm | 3,5 | 110 | 80 | 138 | 55 | 35 - 65 °C * | 0,9 |
|
181621
Dim. | 15 mm |
Kvs m³/h | 1,3 |
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
181622
Dim. | 22 mm |
Kvs m³/h | 1,6 |
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Anmärkning | 25 - 45 °C |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
181523
Dim. | 15 mm |
Kvs m³/h | 1,3 |
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 55 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181487
Dim. | 22 mm |
Kvs m³/h | 1,6 |
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 55 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
181456
Dim. | 15 mm |
Kvs m³/h | 1,3 |
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
182738
Dim. | 15 mm |
Kvs m³/h | 1,3 |
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 65 °C *, WRAS |
Vikt (kg) | 0,5 |
Måttskiss | |
Artikellista |
|
181457
Dim. | 22 mm |
Kvs m³/h | 1,6 |
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 65 °C |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182737
Dim. | 22 mm |
Kvs m³/h | 1,6 |
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Anmärkning | 35 - 65 °C *, WRAS |
Vikt (kg) | 0,6 |
Måttskiss | |
Artikellista |
|
182206
Dim. | 28 mm |
Kvs m³/h | 3,5 |
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
Anmärkning | 10 - 30 °C * |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
182207
Dim. | 28 mm |
Kvs m³/h | 4,2 |
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
Anmärkning | 25 - 45 °C * |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
182208
Dim. | 28 mm |
Kvs m³/h | 3,5 |
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
Anmärkning | 35 - 65 °C * |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
* Material, ventilhus: EN 12165 CW625N
Artikel 181621
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Artikel 181622
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Artikel 181523
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Artikel 181487
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Artikel 181456
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Artikel 182738
A mm | 86,5 |
B mm | 51 |
C mm | 106 |
D mm | 45 |
Artikel 181457
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Artikel 182737
A mm | 85 |
B mm | 52 |
C mm | 106 |
D mm | 45 |
Artikel 182206
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
Artikel 182207
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
Artikel 182208
A mm | 110 |
B mm | 80 |
C mm | 138 |
D mm | 55 |
LK 551 - Lekande mutter 1 artikel
Artikel | Dim. | Dim. 2 | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|---|---|---|---|---|
182431 | G 1¼" | 1½" Lekande mutter | 3,5 | 84 | 62 | 121 | 55 | 25 - 45 °C* | 0,9 |
|
182431
Dim. | G 1¼" |
Dim. 2 | 1½" Lekande mutter |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Anmärkning | 25 - 45 °C* |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Artikel 182431
A mm | 84 |
B mm | 62 |
C mm | 121 |
D mm | 55 |
Beskrivning
LK 551 HydroMix är en assymetrisk blandningsventil för varmvattenberedning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra.
Pilar på ventilhuset anger flödesriktning.
C = inkommande kallvatten
H = inkommande hetvatten
M = utgående varmvatten
Vid montage på panna/ackumulatortank med inbyggd varmvattenberedare bör installationen utföras med värmespärr.
Önskad varmvattentemperatur, inom reglerområdet, ställs in med ventilratten. Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt.
Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.
Teknisk data
Arbetstemperatur: |
Min. 5 °C/Max. 65 °C Min. 5 °C/Max. 95 °C |
Blandingstemperatur: |
Min. 10 °C/Max. 30 °C (Max. 65 °C) Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 55 °C Min. 35 °C/Max. 65 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Övrigt: | Temperaturstabilitet ±3 °C |
Applikationer
Tekniska diagram
Kapacitetsdiagram
Produktblad
LK 551 HydroMix
Instruktionsmanual
551 HydroMix - Instruction_Wras_148752
Instruktionsmanual
551 HydroMix Repair kit - Instruction_148816
Instruktionsmanual
551 HydroMix Connection kit - Instruction_148815
Instruktionsmanual
551 HydroMix H-kvs - Instruction_248138
Certifikat/Typgodkännande
WRAS approval_551 HydroMix.pdf
Applikationer
Biofuel ENG
Applikationer
Solar heating ENG
Applikationer
Water heating ENG
Applikationer
District heating ENG
Applikationer
Water jacketed stove ENG
Applikationer
Heat pump ENG
Instruktionsmanual
248398 LK 551 HydroMix Instruction
Artikelnr. | Artikel | Position |
---|---|---|
095234 | Rep. sats 551, 35 - 65 °C (Kvs 1,6) | 1 |
095235 | Rep. sats 551, 25 - 45 °C | 1 |
095236 | Rep. sats 551, 35 - 55°C | 1 |
095348 | Rep. sats 551, 10 - 30 °C (Kvs 3,2-4.2) | 1 |
095349 | Rep. sats 551, 25 - 45 °C, Kvs 3,2-4,2 | 1 |
095350 | Rep. sats 551, 35 - 65 °C, Kvs 3,2 - 4,2 | 1 |
092055 | Koppelsats G ½" x ¾" lekande mutter, packningar, 2 backventiler | 2 |
092054 | Koppelsats G ½" x ¾" lekande mutter, packningar, 1 backventil | 2 |
092052 | Koppelsats G ¾" x 1" lekande mutter, packningar, 1 backventil | 2 |
092053 | Koppelsats G ¾" x 1" lekande mutter, packningar, 2 st backventiler | 2 |
092333 | Koppelsats M 1" x 1¼" lekande mutter, packningar, 1 backventil | 2 |
092334 | Koppelsats G 1" x 1¼" lekande mutter, packningar, 2 backventiler | 2 |
187304 | LK Isolering, 551 (Kvs 1,3-1,6) | 3 |
187310 | LK Isolering, 551 (Kvs 3,2-4,2) / 552 | 3 |
Teknisk data
Arbetstemperatur: |
Min. 5 °C/Max. 65 °C Min. 5 °C/Max. 95 °C |
Blandingstemperatur: |
Min. 10 °C/Max. 30 °C (Max. 65 °C) Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 55 °C Min. 35 °C/Max. 65 °C |
Max. arbetstryck: | 1,0 MPa (10 bar) |
Media 1: | Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30% |
Gängstandard: | Rp - invändig gänga, G - utvändig gänga |
Material, ventilhus: | Mässing EN 12165 CW617N |
Övrigt: | Temperaturstabilitet ±3 °C |
LK 551 HydroMix är en assymetrisk blandningsventil för varmvattenberedning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra.
Kapacitetsdiagram
LK 551 - Invändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|
181616 | Rp ½" | 1,5 | 70 | 99 | 43,5 | 45 | 25 - 45 °C | 0,5 |
181617 | Rp ¾" | 1,6 | 70 | 99 | 43,5 | 45 | 25 - 45 °C | 0,5 |
181455 | Rp ½" | 1,5 | 70 | 99 | 43,5 | 45 | 35 - 65 °C | 0,5 |
181486 | Rp ¾" | 1,6 | 70 | 99 | 43,5 | 45 | 35 - 65 °C | 0,5 |
182203 | Rp 1" | 3,5 | 84 | 121 | 62 | 55 | 10 - 30 °C | 0,9 |
182204 | Rp 1" | 4,2 | 84 | 121 | 62 | 55 | 25 - 45 °C | 0,9 |
182205 | Rp 1" | 3,5 | 84 | 121 | 62 | 55 | 35 - 65 °C | 0,9 |
LK 551 - Utvändig gänga
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|
181618 | G ½" | 1,3 | 70 | 42,5 | 99 | 45 | 25 - 45 °C | 0,4 |
181619 | G ¾" | 1,5 | 70 | 43,5 | 99 | 45 | 25 - 45 °C | 0,5 |
181620 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 25 - 45 °C | 0,5 |
181452 | G ½" | 1,3 | 70 | 42,5 | 99 | 45 | 35 - 65 °C | 0,4 |
181453 | G ¾" | 1,5 | 70 | 43,5 | 99 | 45 | 35 - 65 °C | 0,5 |
181454 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 35 - 65 °C | 0,5 |
182736 | G 1" | 1,6 | 70 | 43,5 | 99 | 45 | 35 - 65 °C *, WRAS | 0,5 |
182197 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 10 - 30 °C | 0,7 |
182198 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 25 - 45 °C | 0,7 |
182199 | G 1" | 3,5 | 84 | 62 | 121 | 55 | 35 - 65 °C | 0,7 |
182200 | G 1¼" | 3,5 | 84 | 62 | 121 | 55 | 10 - 30 °C | 0,8 |
182201 | G 1¼" | 4,2 | 84 | 62 | 121 | 55 | 25 - 45 °C | 0,8 |
182202 | G 1¼" | 3,5 | 84 | 62 | 121 | 55 | 35 - 65 °C | 0,8 |
* Material, ventilhus: EN 12165 CW625N
LK 551 - Klämringskoppling
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|
181621 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 25 - 45 °C | 0,4 |
181622 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 25 - 45 °C | 0,4 |
181523 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 55 °C | 0,5 |
181487 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 55 °C | 0,6 |
181456 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 65 °C | 0,5 |
182738 | 15 mm | 1,3 | 86,5 | 51 | 106 | 45 | 35 - 65 °C *, WRAS | 0,5 |
181457 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 65 °C | 0,6 |
182737 | 22 mm | 1,6 | 85 | 52 | 106 | 45 | 35 - 65 °C *, WRAS | 0,6 |
182206 | 28 mm | 3,5 | 110 | 80 | 138 | 55 | 10 - 30 °C * | 0,9 |
182207 | 28 mm | 4,2 | 110 | 80 | 138 | 55 | 25 - 45 °C * | 0,9 |
182208 | 28 mm | 3,5 | 110 | 80 | 138 | 55 | 35 - 65 °C * | 0,9 |
* Material, ventilhus: EN 12165 CW625N
LK 551 - Lekande mutter
Artikel | Dim. | Dim. 2 | Kvs m³/h | A mm | B mm | C mm | D mm | Anmärkning | Vikt (kg) |
---|---|---|---|---|---|---|---|---|---|
182431 | G 1¼" | 1½" Lekande mutter | 3,5 | 84 | 62 | 121 | 55 | 25 - 45 °C* | 0,9 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|---|---|
095234 | Rep. sats 551, 35 - 65 °C (Kvs 1,6) | 1 |
095235 | Rep. sats 551, 25 - 45 °C | 1 |
095236 | Rep. sats 551, 35 - 55°C | 1 |
095348 | Rep. sats 551, 10 - 30 °C (Kvs 3,2-4.2) | 1 |
095349 | Rep. sats 551, 25 - 45 °C, Kvs 3,2-4,2 | 1 |
095350 | Rep. sats 551, 35 - 65 °C, Kvs 3,2 - 4,2 | 1 |
092055 | Koppelsats G ½" x ¾" lekande mutter, packningar, 2 backventiler | 2 |
092054 | Koppelsats G ½" x ¾" lekande mutter, packningar, 1 backventil | 2 |
092052 | Koppelsats G ¾" x 1" lekande mutter, packningar, 1 backventil | 2 |
092053 | Koppelsats G ¾" x 1" lekande mutter, packningar, 2 st backventiler | 2 |
092333 | Koppelsats M 1" x 1¼" lekande mutter, packningar, 1 backventil | 2 |
092334 | Koppelsats G 1" x 1¼" lekande mutter, packningar, 2 backventiler | 2 |
187304 | LK Isolering, 551 (Kvs 1,3-1,6) | 3 |
187310 | LK Isolering, 551 (Kvs 3,2-4,2) / 552 | 3 |
