T-rör 5130R

T-rör 5130R

T-rör lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

T-rör 5130R

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

T-rör 5130R - Invändig lödning

T-rör 5130R - Invändig lödning 67 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

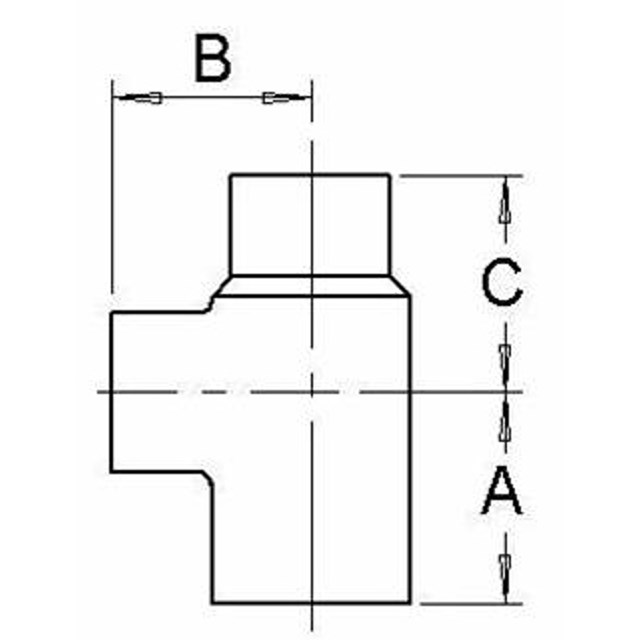

Artikel Dim. A mm B mm C mm Vikt (kg) Måttskiss Artikellista
200 32 00 6 x 8 x 6 12 12 12 0.01
200 32 26 8 x 6 x 8 12 11 12 0.01
200 32 75 10 x 8 x 8 16 15 14 0.01
200 33 17 10 x 8 x 10 15 15 15 0.01
200 32 83 10 x 10 x 8 15 15 14 0.01
200 33 25 10 x 12 x 10 18 17 18 0.01
200 33 41 12 x 8 x 10 16 18 17 0.01
200 33 58 12 x 10 x 10 16 16 16 0.01
200 34 16 12 x 15 x 12 21 19 21 0.02
200 35 23 15 x 8 x 15 19 18 19 0.02
200 34 73 15 x 10 x 12 18 18 21 0.02
200 35 31 15 x 10 x 15 19 18 19 0.04
200 34 40 15 x 12 x 10 19 18 19 0.02
200 34 81 15 x 12 x 12 20 19 20 0.02
200 35 49 15 x 12 x 15 20 19 20 0.02
200 34 72 15 x 18 x 12 21 19 24 0.02
200 35 56 15 x 18 x 15 23 23 23 0.04
200 35 64 15 x 22 x 15 27 29 27 0.04
200 37 54 18 x 10 x 18 21 21 21 0.03
200 36 63 18 x 12 x 12 21 20 22 0.03
200 37 62 18 x 12 x 18 21 19 21 0.03
200 37 70 18 x 15 x 18 22 22 22 0.03
200 36 89 18 x 18 x 12 24 24 22 0.04
200 37 21 18 x 18 x 15 24 24 24 0.04
200 37 39 18 x 22 x 15 25 24 25 0.04
200 38 38 22 x 12 x 12 23 23 22 0.04
200 38 61 22 x 12 x 15 23 21 22 0.04
200 39 60 22 x 12 x 18 0.04
200 40 34 22 x 12 x 22 23 21 23 0.04
200 38 46 22 x 15 x 12 25 23 24 0.04
200 38 79 22 x 15 x 15 25 23 24 0.05
200 40 42 22 x 15 x 22 25 24 25 0.05
200 39 86 22 x 18 x 18 27 25 26 0.05
200 40 67 22 x 18 x 22 27 26 27 0.05
200 38 53 22 x 22 x 12 28 28 27 0.06
200 38 95 22 x 22 x 15 28 28 25 0.06
200 39 94 22 x 22 x 18 28 28 27 0.05
200 40 75 22 x 28 x 22 32 32 32 0.07
200 43 49 28 x 12 x 28 29 29 29 0.07
200 43 56 28 x 15 x 28 28 29 28 0.07
200 43 72 28 x 18 x 28 30 29 30 0.08
200 41 41 28 x 22 x 15 32 31 33 0.09
200 42 81 28 x 22 x 22 33 31 34 0.09
200 43 80 28 x 22 x 28 33 32 33 0.08
200 41 58 28 x 28 x 15 36 34 34 0.09
200 42 99 28 x 28 x 22 35 35 35 0.09
200 43 98 28 x 35 x 28 39 39 39 0.1
200 44 97 35 x 18 x 35 36 38 36 0.1
200 44 14 35 x 22 x 22 37 36 35 0.1
200 45 05 35 x 22 x 35 37 37 37 0.1
200 44 22 35 x 28 x 22 41 40 38 0.1
200 44 55 35 x 28 x 28 40 41 41 0.1
200 45 13 35 x 28 x 35 40 41 40 0.1
200 44 30 35 x 35 x 22 47 45 45 0.1
200 48 36 42 x 15 x 42 37 33 37 0.2
200 48 51 42 x 22 x 42 43 45 43 0.2
200 48 69 42 x 28 x 42 48 49 48 0.2
051254 42 x 35 x 35 49 50 50 0.2
200 48 77 42 x 35 x 42 48 49 48 0.2
200 47 52 42 x 42 x 28 55 55 55 0.2
051257 42 x 42 x 35 55 55 55 0.2
200 49 84 54 x 22 x 54 46 48 46 0.3
200 49 92 54 x 28 x 54 52 51 52 0.3
200 50 07 54 x 35 x 54 53 53 53 0.4
200 50 23 54 x 42 x 54 65 65 65 0.4
051260 70 x 42 x 70 64 70 64 0.6
051048 76 x 54 x 76 63 74 63 0.8

200 32 00

Dim. 6 x 8 x 6
A mm 12
B mm 12
C mm 12
Vikt (kg) 0.01
Måttskiss
Artikellista

200 32 26

Dim. 8 x 6 x 8
A mm 12
B mm 11
C mm 12
Vikt (kg) 0.01
Måttskiss
Artikellista

200 32 75

Dim. 10 x 8 x 8
A mm 16
B mm 15
C mm 14
Vikt (kg) 0.01
Måttskiss
Artikellista

200 33 17

Dim. 10 x 8 x 10
A mm 15
B mm 15
C mm 15
Vikt (kg) 0.01
Måttskiss
Artikellista

200 32 83

Dim. 10 x 10 x 8
A mm 15
B mm 15
C mm 14
Vikt (kg) 0.01
Måttskiss
Artikellista

200 33 25

Dim. 10 x 12 x 10
A mm 18
B mm 17
C mm 18
Vikt (kg) 0.01
Måttskiss
Artikellista

200 33 41

Dim. 12 x 8 x 10
A mm 16
B mm 18
C mm 17
Vikt (kg) 0.01
Måttskiss
Artikellista

200 33 58

Dim. 12 x 10 x 10
A mm 16
B mm 16
C mm 16
Vikt (kg) 0.01
Måttskiss
Artikellista

200 34 16

Dim. 12 x 15 x 12
A mm 21
B mm 19
C mm 21
Vikt (kg) 0.02
Måttskiss
Artikellista

200 35 23

Dim. 15 x 8 x 15
A mm 19
B mm 18
C mm 19
Vikt (kg) 0.02
Måttskiss
Artikellista

200 34 73

Dim. 15 x 10 x 12
A mm 18
B mm 18
C mm 21
Vikt (kg) 0.02
Måttskiss
Artikellista

200 35 31

Dim. 15 x 10 x 15
A mm 19
B mm 18
C mm 19
Vikt (kg) 0.04
Måttskiss
Artikellista

200 34 40

Dim. 15 x 12 x 10
A mm 19
B mm 18
C mm 19
Vikt (kg) 0.02
Måttskiss
Artikellista

200 34 81

Dim. 15 x 12 x 12
A mm 20
B mm 19
C mm 20
Vikt (kg) 0.02
Måttskiss
Artikellista

200 35 49

Dim. 15 x 12 x 15
A mm 20
B mm 19
C mm 20
Vikt (kg) 0.02
Måttskiss
Artikellista

200 34 72

Dim. 15 x 18 x 12
A mm 21
B mm 19
C mm 24
Vikt (kg) 0.02
Måttskiss
Artikellista

200 35 56

Dim. 15 x 18 x 15
A mm 23
B mm 23
C mm 23
Vikt (kg) 0.04
Måttskiss
Artikellista

200 35 64

Dim. 15 x 22 x 15
A mm 27
B mm 29
C mm 27
Vikt (kg) 0.04
Måttskiss
Artikellista

200 37 54

Dim. 18 x 10 x 18
A mm 21
B mm 21
C mm 21
Vikt (kg) 0.03
Måttskiss
Artikellista

200 36 63

Dim. 18 x 12 x 12
A mm 21
B mm 20
C mm 22
Vikt (kg) 0.03
Måttskiss
Artikellista

200 37 62

Dim. 18 x 12 x 18
A mm 21
B mm 19
C mm 21
Vikt (kg) 0.03
Måttskiss
Artikellista

200 37 70

Dim. 18 x 15 x 18
A mm 22
B mm 22
C mm 22
Vikt (kg) 0.03
Måttskiss
Artikellista

200 36 89

Dim. 18 x 18 x 12
A mm 24
B mm 24
C mm 22
Vikt (kg) 0.04
Måttskiss
Artikellista

200 37 21

Dim. 18 x 18 x 15
A mm 24
B mm 24
C mm 24
Vikt (kg) 0.04
Måttskiss
Artikellista

200 37 39

Dim. 18 x 22 x 15
A mm 25
B mm 24
C mm 25
Vikt (kg) 0.04
Måttskiss
Artikellista

200 38 38

Dim. 22 x 12 x 12
A mm 23
B mm 23
C mm 22
Vikt (kg) 0.04
Måttskiss
Artikellista

200 38 61

Dim. 22 x 12 x 15
A mm 23
B mm 21
C mm 22
Vikt (kg) 0.04
Måttskiss
Artikellista

200 39 60

Dim. 22 x 12 x 18
A mm
B mm
C mm
Vikt (kg) 0.04
Måttskiss
Artikellista

200 40 34

Dim. 22 x 12 x 22
A mm 23
B mm 21
C mm 23
Vikt (kg) 0.04
Måttskiss
Artikellista

200 38 46

Dim. 22 x 15 x 12
A mm 25
B mm 23
C mm 24
Vikt (kg) 0.04
Måttskiss
Artikellista

200 38 79

Dim. 22 x 15 x 15
A mm 25
B mm 23
C mm 24
Vikt (kg) 0.05
Måttskiss
Artikellista

200 40 42

Dim. 22 x 15 x 22
A mm 25
B mm 24
C mm 25
Vikt (kg) 0.05
Måttskiss
Artikellista

200 39 86

Dim. 22 x 18 x 18
A mm 27
B mm 25
C mm 26
Vikt (kg) 0.05
Måttskiss
Artikellista

200 40 67

Dim. 22 x 18 x 22
A mm 27
B mm 26
C mm 27
Vikt (kg) 0.05
Måttskiss
Artikellista

200 38 53

Dim. 22 x 22 x 12
A mm 28
B mm 28
C mm 27
Vikt (kg) 0.06
Måttskiss
Artikellista

200 38 95

Dim. 22 x 22 x 15
A mm 28
B mm 28
C mm 25
Vikt (kg) 0.06
Måttskiss
Artikellista

200 39 94

Dim. 22 x 22 x 18
A mm 28
B mm 28
C mm 27
Vikt (kg) 0.05
Måttskiss
Artikellista

200 40 75

Dim. 22 x 28 x 22
A mm 32
B mm 32
C mm 32
Vikt (kg) 0.07
Måttskiss
Artikellista

200 43 49

Dim. 28 x 12 x 28
A mm 29
B mm 29
C mm 29
Vikt (kg) 0.07
Måttskiss
Artikellista

200 43 56

Dim. 28 x 15 x 28
A mm 28
B mm 29
C mm 28
Vikt (kg) 0.07
Måttskiss
Artikellista

200 43 72

Dim. 28 x 18 x 28
A mm 30
B mm 29
C mm 30
Vikt (kg) 0.08
Måttskiss
Artikellista

200 41 41

Dim. 28 x 22 x 15
A mm 32
B mm 31
C mm 33
Vikt (kg) 0.09
Måttskiss
Artikellista

200 42 81

Dim. 28 x 22 x 22
A mm 33
B mm 31
C mm 34
Vikt (kg) 0.09
Måttskiss
Artikellista

200 43 80

Dim. 28 x 22 x 28
A mm 33
B mm 32
C mm 33
Vikt (kg) 0.08
Måttskiss
Artikellista

200 41 58

Dim. 28 x 28 x 15
A mm 36
B mm 34
C mm 34
Vikt (kg) 0.09
Måttskiss
Artikellista

200 42 99

Dim. 28 x 28 x 22
A mm 35
B mm 35
C mm 35
Vikt (kg) 0.09
Måttskiss
Artikellista

200 43 98

Dim. 28 x 35 x 28
A mm 39
B mm 39
C mm 39
Vikt (kg) 0.1
Måttskiss
Artikellista

200 44 97

Dim. 35 x 18 x 35
A mm 36
B mm 38
C mm 36
Vikt (kg) 0.1
Måttskiss
Artikellista

200 44 14

Dim. 35 x 22 x 22
A mm 37
B mm 36
C mm 35
Vikt (kg) 0.1
Måttskiss
Artikellista

200 45 05

Dim. 35 x 22 x 35
A mm 37
B mm 37
C mm 37
Vikt (kg) 0.1
Måttskiss
Artikellista

200 44 22

Dim. 35 x 28 x 22
A mm 41
B mm 40
C mm 38
Vikt (kg) 0.1
Måttskiss
Artikellista

200 44 55

Dim. 35 x 28 x 28
A mm 40
B mm 41
C mm 41
Vikt (kg) 0.1
Måttskiss
Artikellista

200 45 13

Dim. 35 x 28 x 35
A mm 40
B mm 41
C mm 40
Vikt (kg) 0.1
Måttskiss
Artikellista

200 44 30

Dim. 35 x 35 x 22
A mm 47
B mm 45
C mm 45
Vikt (kg) 0.1
Måttskiss
Artikellista

200 48 36

Dim. 42 x 15 x 42
A mm 37
B mm 33
C mm 37
Vikt (kg) 0.2
Måttskiss
Artikellista

200 48 51

Dim. 42 x 22 x 42
A mm 43
B mm 45
C mm 43
Vikt (kg) 0.2
Måttskiss
Artikellista

200 48 69

Dim. 42 x 28 x 42
A mm 48
B mm 49
C mm 48
Vikt (kg) 0.2
Måttskiss
Artikellista

051254

Dim. 42 x 35 x 35
A mm 49
B mm 50
C mm 50
Vikt (kg) 0.2
Måttskiss
Artikellista

200 48 77

Dim. 42 x 35 x 42
A mm 48
B mm 49
C mm 48
Vikt (kg) 0.2
Måttskiss
Artikellista

200 47 52

Dim. 42 x 42 x 28
A mm 55
B mm 55
C mm 55
Vikt (kg) 0.2
Måttskiss
Artikellista

051257

Dim. 42 x 42 x 35
A mm 55
B mm 55
C mm 55
Vikt (kg) 0.2
Måttskiss
Artikellista

200 49 84

Dim. 54 x 22 x 54
A mm 46
B mm 48
C mm 46
Vikt (kg) 0.3
Måttskiss
Artikellista

200 49 92

Dim. 54 x 28 x 54
A mm 52
B mm 51
C mm 52
Vikt (kg) 0.3
Måttskiss
Artikellista

200 50 07

Dim. 54 x 35 x 54
A mm 53
B mm 53
C mm 53
Vikt (kg) 0.4
Måttskiss
Artikellista

200 50 23

Dim. 54 x 42 x 54
A mm 65
B mm 65
C mm 65
Vikt (kg) 0.4
Måttskiss
Artikellista

051260

Dim. 70 x 42 x 70
A mm 64
B mm 70
C mm 64
Vikt (kg) 0.6
Måttskiss
Artikellista

051048

Dim. 76 x 54 x 76
A mm 63
B mm 74
C mm 63
Vikt (kg) 0.8
Måttskiss
Artikellista

Detaljerad information

Beskrivning

T-rör lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

T-rör 5130R

Max arbetstryck

Dokumentation

Produktblad

T-rör 5130R
