Språng 5041

Språng 5041

Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Språng 5041

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Språng 5041 - Invändig lödning

Språng 5041 - Invändig lödning 13 artiklar

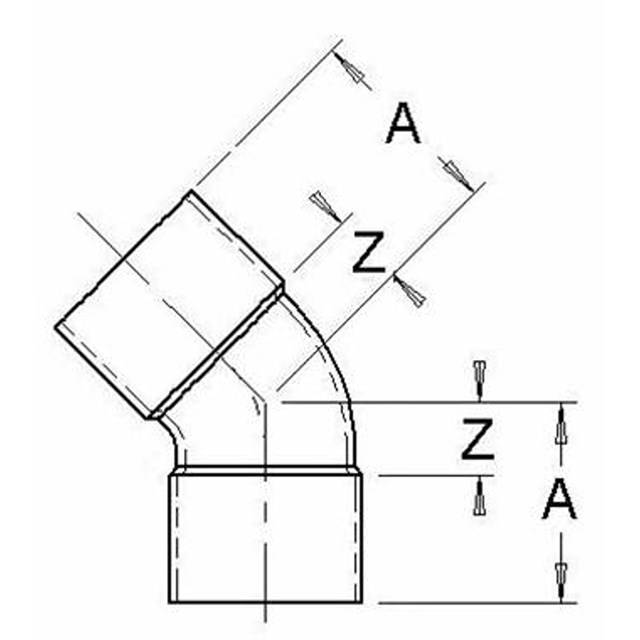

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikel Dim. A mm Z mm Vikt (kg) Måttskiss Artikellista
200 06 10 8 11 4 0.01
200 06 28 10 12 4 0.01
200 06 36 12 14 5 0.01
200 06 44 15 17 6 0.01
200 06 69 18 20 7 0.02
200 06 77 22 25 9 0.03
200 06 85 28 29 10 0.05
200 06 93 35 36 13 0.1
200 07 19 42 42 15 0.1
200 07 27 54 54 22 0.3
200 07 34 70 70 34
200 07 43 89 75 37
200 07 50 108 108 60

200 06 10

Dim. 8
A mm 11
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 06 28

Dim. 10
A mm 12
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 06 36

Dim. 12
A mm 14
Z mm 5
Vikt (kg) 0.01
Måttskiss
Artikellista

200 06 44

Dim. 15
A mm 17
Z mm 6
Vikt (kg) 0.01
Måttskiss
Artikellista

200 06 69

Dim. 18
A mm 20
Z mm 7
Vikt (kg) 0.02
Måttskiss
Artikellista

200 06 77

Dim. 22
A mm 25
Z mm 9
Vikt (kg) 0.03
Måttskiss
Artikellista

200 06 85

Dim. 28
A mm 29
Z mm 10
Vikt (kg) 0.05
Måttskiss
Artikellista

200 06 93

Dim. 35
A mm 36
Z mm 13
Vikt (kg) 0.1
Måttskiss
Artikellista

200 07 19

Dim. 42
A mm 42
Z mm 15
Vikt (kg) 0.1
Måttskiss
Artikellista

200 07 27

Dim. 54
A mm 54
Z mm 22
Vikt (kg) 0.3
Måttskiss
Artikellista

200 07 34

Dim. 70
A mm 70
Z mm 34
Vikt (kg)
Måttskiss
Artikellista

200 07 43

Dim. 89
A mm 75
Z mm 37
Vikt (kg)
Måttskiss
Artikellista

200 07 50

Dim. 108
A mm 108
Z mm 60
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Språng 5041

Max arbetstryck

Dokumentation

Produktblad

Språng 5041
