Språng 5040

Språng 5040

Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Språng 5040

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Språng 5040 - Invändig lödning / Utvändig lödning

Språng 5040 - Invändig lödning / Utvändig lödning 9 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

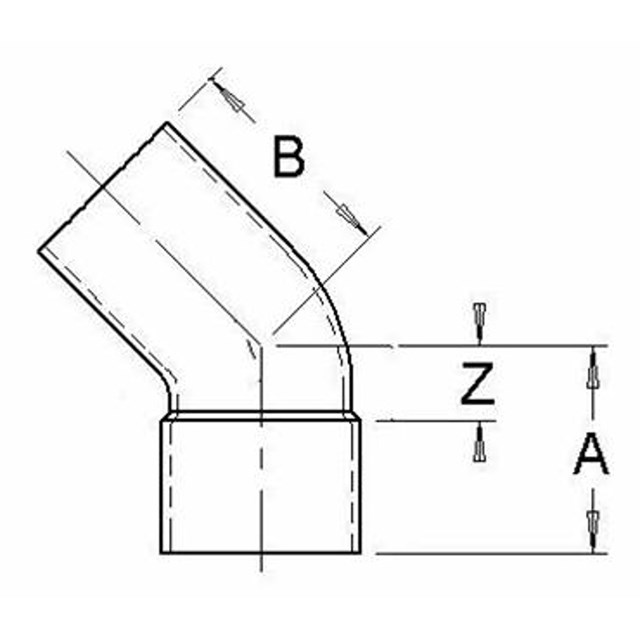

Artikel Dim. A mm B mm Z mm Vikt (kg) Måttskiss Artikellista
200 04 20 10 12 14 4 0.01
200 04 38 12 14 16 5 0.01
200 04 46 15 17 19 5 0.01
200 04 61 18 20 22 7 0.02
200 04 79 22 25 27 9 0.03
200 04 87 28 29 31 10 0.05
200 04 95 35 37 39 14 0.1
200 05 11 42 42 44 15 0.1
200 05 29 54 52 54 20 0.3

200 04 20

Dim. 10
A mm 12
B mm 14
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 04 38

Dim. 12
A mm 14
B mm 16
Z mm 5
Vikt (kg) 0.01
Måttskiss
Artikellista

200 04 46

Dim. 15
A mm 17
B mm 19
Z mm 5
Vikt (kg) 0.01
Måttskiss
Artikellista

200 04 61

Dim. 18
A mm 20
B mm 22
Z mm 7
Vikt (kg) 0.02
Måttskiss
Artikellista

200 04 79

Dim. 22
A mm 25
B mm 27
Z mm 9
Vikt (kg) 0.03
Måttskiss
Artikellista

200 04 87

Dim. 28
A mm 29
B mm 31
Z mm 10
Vikt (kg) 0.05
Måttskiss
Artikellista

200 04 95

Dim. 35
A mm 37
B mm 39
Z mm 14
Vikt (kg) 0.1
Måttskiss
Artikellista

200 05 11

Dim. 42
A mm 42
B mm 44
Z mm 15
Vikt (kg) 0.1
Måttskiss
Artikellista

200 05 29

Dim. 54
A mm 52
B mm 54
Z mm 20
Vikt (kg) 0.3
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Språng 45° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Språng 5040

Max arbetstryck

Dokumentation

Produktblad

Språng 5040
