Knärör 5001A

Knärör 5001A

Knärör 90° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Knärör 5001A

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Knärör 5001A - Invändig lödning / Utvändig lödning

Knärör 5001A - Invändig lödning / Utvändig lödning 12 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

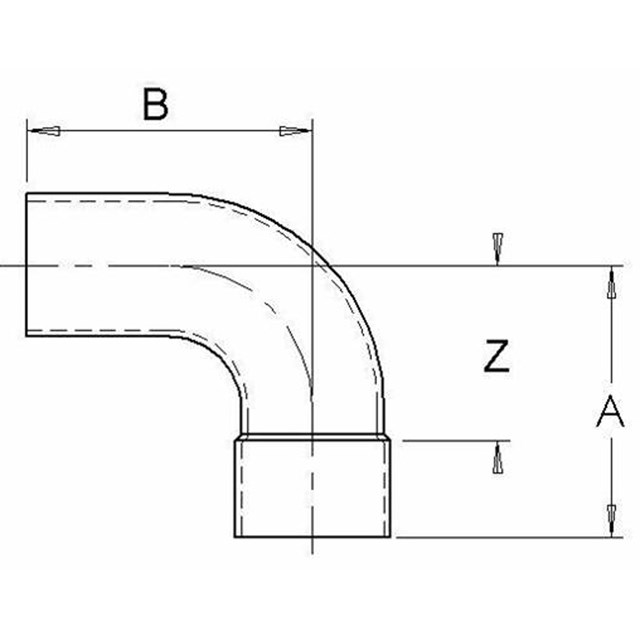

Artikel Dim. A mm B mm Z mm Vikt (kg) Måttskiss Artikellista
200 00 16 8 17 19 10 0.01
200 00 24 10 20 22 12 0.04
200 00 32 12 23 25 15 0.01
200 00 40 15 29 31 18 0.02
200 00 73 22 42 44 26 0.05
200 00 81 28 52 54 34 0.08
200 00 99 35 65 67 42 0.1
200 01 15 42 77 79 50 0.2
200 01 23 54 97 99 65 0.4
051124 70 122 125 90 0.7
051110 76 128 131 95
051253 89 146 149 108

200 00 16

Dim. 8
A mm 17
B mm 19
Z mm 10
Vikt (kg) 0.01
Måttskiss
Artikellista

200 00 24

Dim. 10
A mm 20
B mm 22
Z mm 12
Vikt (kg) 0.04
Måttskiss
Artikellista

200 00 32

Dim. 12
A mm 23
B mm 25
Z mm 15
Vikt (kg) 0.01
Måttskiss
Artikellista

200 00 40

Dim. 15
A mm 29
B mm 31
Z mm 18
Vikt (kg) 0.02
Måttskiss
Artikellista

200 00 73

Dim. 22
A mm 42
B mm 44
Z mm 26
Vikt (kg) 0.05
Måttskiss
Artikellista

200 00 81

Dim. 28
A mm 52
B mm 54
Z mm 34
Vikt (kg) 0.08
Måttskiss
Artikellista

200 00 99

Dim. 35
A mm 65
B mm 67
Z mm 42
Vikt (kg) 0.1
Måttskiss
Artikellista

200 01 15

Dim. 42
A mm 77
B mm 79
Z mm 50
Vikt (kg) 0.2
Måttskiss
Artikellista

200 01 23

Dim. 54
A mm 97
B mm 99
Z mm 65
Vikt (kg) 0.4
Måttskiss
Artikellista

051124

Dim. 70
A mm 122
B mm 125
Z mm 90
Vikt (kg) 0.7
Måttskiss
Artikellista

051110

Dim. 76
A mm 128
B mm 131
Z mm 95
Vikt (kg)
Måttskiss
Artikellista

051253

Dim. 89
A mm 146
B mm 149
Z mm 108
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Knärör 90° lämpligt för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Knärör 5001A

Max arbetstryck

Dokumentation

Produktblad

Knärör 5001A
